浮法玻璃成型工艺详解
第一部分浮法玻璃成型工艺
浮法玻璃成型工艺流程：经熔化、澄清并冷却至1100℃左右的玻璃液，经流道（包括安全闸板和流量调节闸板）和流槽流进锡槽内的熔融锡液面上，在自身重力及表面张力的作用下，玻璃液开始进行摊开、抛光、均匀降温，在拉边机的作用下，进行拉薄或积厚形成一定厚度的玻璃带，在水包的强制冷却和槽体自热的降温的双重作用下，成型后的玻璃带降温到600℃左右，通过过渡辊台，出锡槽进入退火窑。
一、锡槽的工艺分区
1.抛光区
锡槽抛光区的功能是使从流槽流入锡槽的玻璃液在这里摊平抛光。所谓抛光就是玻璃液在其重力和表面张力的作用下达到平衡，使玻璃表面光滑平整。此区必须要有足够高的温度，而且横向温度必须均匀，以使玻璃的粘度小而均匀，才能使玻璃得以充分摊平。
●玻璃液在此区的粘度102.7---103.2Pa·s。
●玻璃液在此区的温度1000--1065℃。
●玻璃液在此区的冷却速度不得大于60℃/min。
●玻璃液在此区的停留时间不得小于72秒。
玻璃带的流动和边部液流
玻璃液经唇砖流落在锡液面上，分为两部分流动，大部分玻璃液向下游流去，形成玻璃带的主体部分，很少一部分玻璃液反向流动，与背衬砖接触，然后缓慢的分成左右两股玻璃液流沿背衬砖和八字砖形成玻璃的左边部和右边部，这样与耐火材料接触的玻璃液形成的玻璃带边部质量较差，都将在冷端掰边作业中除去。
2.预冷区
●玻璃液在此区的粘度103- 104Pa·s。
●玻璃液在此区的温度1000-900℃。
3.成型区 ●玻璃液在此区的粘度104.25- 105.75 Pa·s。
●玻璃液在此区的温度900-780℃。
4.冷却区
冷却区长度包括收缩段在内的后面窄段的全部长度。玻璃液在此区由于快速冷却，粘度急剧增大而不再收缩。
●玻璃液在此区的粘度范围105.75-107 Pa·s。
●玻璃液在此区的温度780-590℃。
二、锡槽的成型机理
浮法玻璃生产工艺的介绍
浮法玻璃是一种常见的平板玻璃，用于建筑、汽车、电子等行业。浮法玻璃生产工艺相对于传统的窑火熔玻璃和拉丝法制玻璃来说，具有较高的生产效率和优质的玻璃产品。下面将对浮法玻璃生产工艺进行介绍。
第一步：原料制备
一般使用的原料是石英砂、碳酸钠、石灰石、锰砂、钛白粉等，这些原料经过精心挑选和混合，在高温下融化成澄清的玻璃液体。
第二步：玻璃液制备
将原料按配方要求投入到电炉中，电炉装置内的电极会产生高温将原料熔化后，制成玻璃液体。这个过程中需要控制好温度和配料比例，保证制出的玻璃精细均匀。
第三步：浮法成型
制成的玻璃液体通过浮法成型机的分级分段（包括上料槽、预加热、热工反应等工艺环节），在玻璃液表面留下一层平稳且均匀的玻璃液面，这个液面逐步进入热辐射区域，逐渐冷却固化。这个过程中快速冷却的玻璃表面逐渐形成了叫做玻璃带的、均匀的结晶体，而下面则保持了较好的热量贮存。热辐射区域的温度和工艺条件，会真正成为玻璃质量的保证要素。
第四步：玻璃切割和淬火
将固化的玻璃板取出后，经过切割和淬火处理，成为不同尺寸和要求的玻璃单板。这个过程是为了保证玻璃产品强度和硬度的稳定性，使其更加耐久和安全。
总结起来，浮法玻璃生产工艺是一种实现自动制造的先进技术，它大大缩短了玻璃生产周期、提高了玻璃板的质量和稳定性、降低了生产成本，同时也为社会制造了更多的价值和美好构建。

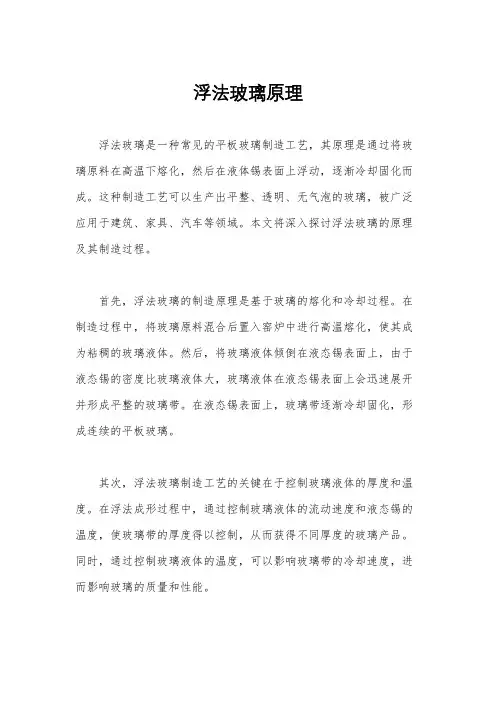

浮法玻璃原理
浮法玻璃是一种常见的平板玻璃制造工艺，其原理是通过将玻璃原料在高温下熔化，然后在液体锡表面上浮动，逐渐冷却固化而成。这种制造工艺可以生产出平整、透明、无气泡的玻璃，被广泛应用于建筑、家具、汽车等领域。本文将深入探讨浮法玻璃的原理及其制造过程。
首先，浮法玻璃的制造原理是基于玻璃的熔化和冷却过程。在制造过程中，将玻璃原料混合后置入窑炉中进行高温熔化，使其成为粘稠的玻璃液体。然后，将玻璃液体倾倒在液态锡表面上，由于液态锡的密度比玻璃液体大，玻璃液体在液态锡表面上会迅速展开并形成平整的玻璃带。在液态锡表面上，玻璃带逐渐冷却固化，形成连续的平板玻璃。
其次，浮法玻璃制造工艺的关键在于控制玻璃液体的厚度和温度。在浮法成形过程中，通过控制玻璃液体的流动速度和液态锡的温度，使玻璃带的厚度得以控制，从而获得不同厚度的玻璃产品。同时，通过控制玻璃液体的温度，可以影响玻璃带的冷却速度，进而影响玻璃的质量和性能。
此外，浮法玻璃的制造过程中需要考虑玻璃表面的光洁度和平整度。在玻璃带冷却固化后，需要经过精密的加工和抛光，以确保玻璃表面的平整度和光洁度达到要求。这一过程对于玻璃产品的质量至关重要，直接影响到玻璃的透明度和外观质量。
总的来说，浮法玻璃制造工艺是一种高效、精密的玻璃生产工艺，其原理基于玻璃的熔化和冷却过程。通过精确控制玻璃液体的厚度、温度和冷却速度，可以生产出高质量、平整的玻璃产品。浮法玻璃在建筑、家具、汽车等领域有着广泛的应用，成为现代生活中不可或缺的材料之一。
综上所述，浮法玻璃制造工艺的原理清晰明了，其制造过程精密而复杂。通过对玻璃液体和液态锡的控制，以及对玻璃表面的加工和抛光，可以获得高质量的平板玻璃产品。浮法玻璃的广泛应用离不开这一高效而精密的制造工艺，为现代建筑和工业领域提供了重要的材料支持。
浮法玻璃原理
浮法玻璃是一种常见的工业玻璃制造工艺，其原理主要是通过在熔融状态下将玻璃原料倾倒在液锡表面，利用液锡的平整表面使玻璃原料在其上形成一条连续的带状玻璃带，经过冷却后形成平整的玻璃板。浮法玻璃制造工艺的原理和过程十分复杂，下面将对其进行详细介绍。
首先，浮法玻璃制造的原料主要包括石英砂、石灰石、苏打灰和其他辅助原料。这些原料经过混合、研磨、熔融等工序后，形成了玻璃熔体。玻璃熔体的主要成分是氧化硅、氧化钠和氧化钙，其熔点约为1100摄氏度。在玻璃熔体熔化的过程中，需要不断搅拌和加热，以保持熔体的均匀性和稳定性。
接下来，将熔化的玻璃熔体倒入一条宽阔的槽中，这个槽中填满了液态的锡金属。由于锡的熔点比玻璃低得多，因此它会在槽中形成一层平整的液态表面。当玻璃熔体倾倒在液锡表面时，由于密度差异，玻璃熔体会在液锡表面漂浮，逐渐形成一条连续的玻璃带。
在液锡表面形成的玻璃带会缓慢地流向冷却区，通过控制液锡的温度和流动速度，可以控制玻璃带的厚度和宽度。在玻璃带流向冷却区的过程中，会逐渐凝固成为平整的玻璃板。在冷却过程中，玻璃板的两侧会接触到冷却辊，使玻璃板的上下表面变得平整。
最终，经过冷却和固化后的玻璃板会被切割成合适的尺寸，经过进一步的加工和处理后，就可以成为我们常见的玻璃产品了。
总的来说，浮法玻璃制造工艺通过在液锡表面形成连续的玻璃带，然后使其逐渐冷却凝固形成平整的玻璃板。这种制造工艺不仅能够生产出高质量的平整玻璃，而且生产效率也非常高。因此，浮法玻璃制造工艺在现代玻璃工业中占据着重要地位。
