第 0 页 第二章 放大电路基础
一、基本要求：
1、认识三种组态放大电路，知道其特点及应用；
2、知道放大电路基本工作原理，认识单管共发射极放大电路组成并会分析；知道静态工作点、输入电阻和输出电阻的概念及意义；
3、会测试和调整静态工作点，知道静态工作点与波形失真的关系
4、认识多级放大电路，认识放大电路的频率特性。
二、重难点：
1、重点：单管共发射极放大电路组成、分析及特性；
2、难点：放大电路原理，放大电路技术指标的理解。
三、例题：
例2.1电路如题2.1（a）图所示，图（b）是晶体管的输出特性，静态时VBEQ＝0.7V。利用图解法分别求第 1 页 出RL＝∞和RL＝3kΩ时的静态工作点和最大不失真输出电压Vom（有效值）。
解：
空载时：IBQ＝20μA，ICQ＝2mA，VCEQ＝6V；最大不失真输出电压峰值约为6-0.3=5.7V，有效值约为4.03V。
带载时：IBQ＝20μA，ICQ＝2mA，VCEQ＝3V；最大不失真输出电压峰值约为2.7V，有效值约为1.91V。
例2.2在由NPN型管组成的共射电路中，由于电路参数不同，在信号源电压为正弦波时，测得输出波形RC
T +VCC=12V
vo +
vi + Rb 3kΩ
15kΩ VBB=1V
vCE/V RL
题2. 1图 (a) (b)
vCE/V
解题2. 1图 vCES 第 2 页 如题2.2图（a）、（b）、（c）所示，试说明电路分别产生了什么失真，如何消除?
解：
(a)饱和失真，增大Rb，减小Rc 。
(b)截止失真，减小Rb 。
(c)同时出现饱和失真和截止失真，应增大VCC。
例2.3若由PNP型管组成的共射电路中，输出电压波形如题2.2图（a）、（b）、（c）所示，则分别产生了什么失真？
解：
（a）截止失真；（b）饱和失真；（c）同时出现饱和失真和截止失真。
第2章-基本放大电路习题及答案
1 第2章 基本放大电路
一、选择题
(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)
1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是 ；②输入电阻最小的放大电路是 ；③输出电阻最大的是 ；④输出电阻最小的是 ；
⑤可以实现电流放大的是 ；⑥电流增益最小的是 ；⑦可以实现电压放大的是 ；⑧可用作电压跟随器的是 ；⑨实现高内阻信号源与低阻负载之间较好的配合的是 ；⑩可以实现功率放大的是 。
A.共射放大电路 B.共基放大电路
C.共集放大电路 D.不能确定
2 在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 。
A.饱和失真 B.截止失真 C.交越失真 D.频率失真
3 晶体三极管的关系式iE=f(uEB)|uCB代表三极管的 。
A.共射极输入特性 B.共射极输出特性 C.共基极输入特性 D.共基极输出特性
4 在由PNP晶体管组成的基本共射放大电路中，
2 当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是
。
A．饱和失真 B.截止失真 C.交越失真 D.频率失真
5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况
(A.增大，B.减小，C.不变)，选择正确的答案填入空格。
1).Rb减小时，输入电阻Ri 。
仅供个人使用，请勿用于商业目的

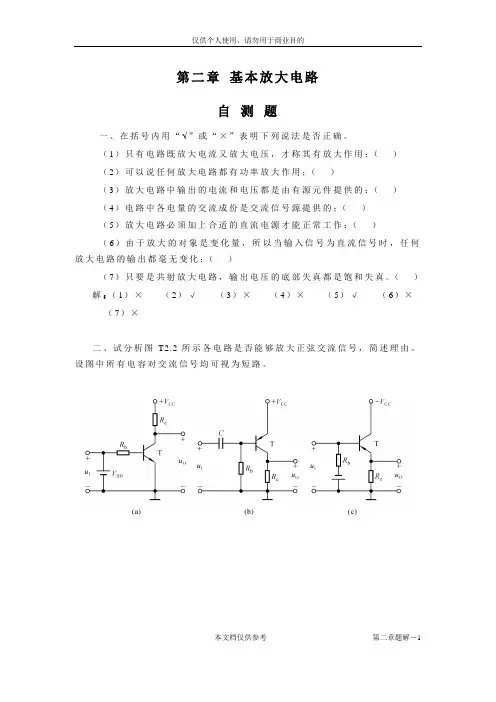

本文档仅供参考 第二章题解－1 第二章 基本放大电路
自 测 题
一、在括号内用“”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（ ）
（2）可以说任何放大电路都有功率放大作用；（ ）
（3）放大电路中输出的电流和电压都是由有源元件提供的；（ ）
（4）电路中各电量的交流成份是交流信号源提供的；（ ）
（5）放大电路必须加上合适的直流电源才能正常工作；（ ）
（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（ ）
（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）
解：（1）× （2）√ （3）× （4）× （5）√ （6）×
（7）×
二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。
仅供个人使用，请勿用于商业目的
本文档仅供参考 第二章题解－2
图T2.2
解：（a）不能。因为输入信号被VBB短路。
（b）可能。
（c）不能。因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d）不能。晶体管将因发射结电压过大而损坏。
（e）不能。因为输入信号被C2短路。
（f）不能。因为输出信号被VCC短路，恒为零。
（g）可能。
（h）不合理。因为G-S间电压将大于零。
（i）不能。因为T截止。
仅供个人使用，请勿用于商业目的
本文档仅供参考 第二章题解－3 三、在图T2.3所示电路中， 已知VCC＝12V，晶体管的＝100，'bR＝100kΩ。填空：要求先填文字表达式后填得数。
（1）当iU＝0V时，测得UBEQ＝0.7V，若要基极电流IBQ＝20μA， 则'bR 和RW之和Rb＝ ≈ kΩ；而若测得UCEQ＝6V，则Rc＝ ≈ kΩ。
模拟电路习题答案第2章基本放⼤电路题解2
2.16 试求出图P2.3（c ）所⽰电路Q 点、u
A 、R i 和R o 的表达式。设静态时R 2中的电流远⼤于T 2管的基极电流且R 3中的电流远⼤于T 1管的基极电流。 解：两只晶体管的静态电流、管压降分析如下：
BEQ2
BQ2CQ2CEQ2BEQ2
BQ2CEQ1BEQ1
BEQ1CC 2
12
BQ2
4CQ2CC CQ2BQ1
CQ1CQ23
BEQ12
1BEQ1
CC BQ1)(
U U U U U U U U U V R R R U R I V U I I I R U R R U V I +==+-+≈-==≈-
+-≈
－－βu
A 、R i 和R o 的表达式分析如下： 4
o be132i 2
1be2
422
be1
2be2
11
1R R r R R R A A A r R A r r A u u u u u ====+?
-=∥∥ βββ
2.17 设图P2.17所⽰电路所加输⼊电压为正弦波。试问：
图P 2.17
（1）1u A =o1U /i U ≈? 2u A =o2U /i U ≈? （2）画出输⼊电压和输出电压u i 、u o 1、u o 2 的波形； 解：（1）因为通常β＞＞1，所以电压放⼤倍数分别应为
1)1()1(
1)1( e
e 2
e
c e be c 1
+≈+++=-=≈++-=R r R A R R
R r R A be u u ββββ －
（1） 两个电压放⼤倍数说明 u o 1≈－u i ，u o 2≈u i 。波形如解图P1.17所⽰。
解图P 1.172.18 电路如图P2.18所⽰，晶体管的β＝80，r b e =1k Ω。 （1）求出Q 点；
（2）分别求出R L ＝∞和R L ＝3k Ω时电路的uA 和R i ； （3）求出R o 。
图P 2.18
解：（1）求解Q 点：V
17.7mA
61.2)1(A
µ3.32)1(e EQ CC CEQ BQ EQ e
