2024/2/212024全新CADPPT课件
2024/2/22目录contents•CAD软件概述与发展趋势•CAD基本操作与界面认识•绘图基础：图层、线型和颜色设置•二维图形绘制与编辑技巧•三维建模功能深入剖析•渲染与动画制作技巧分享•总结回顾与拓展学习资源推荐
2024/2/2301CAD软件概述与发展趋势
2024/2/24CAD即计算机辅助设计，是指利用计算机及其图形设备帮助设计人员进行设计工作。CAD软件定义广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金等各个领域。应用领域CAD软件定义及应用领域
2024/2/25国外主流CAD软件AutoCAD、SolidWorks、Inventor、CATIA等。国内主流CAD软件中望CAD、浩辰CAD、CAXA等。国内外主流CAD软件介绍
2024/2/26智能化、协同化、云端化、移动化、可视化。数据安全、知识产权保护、软件兼容性、人才培养等。CAD技术发展趋势与挑战面临挑战发展趋势
2024/2/27应用现状CAD技术已成为各行业不可或缺的设计工具，广泛应用于产品设计、建筑设计、城市规划等领域。前景展望随着人工智能、大数据等技术的发展，CAD技术将实现更加智能化、自动化的设计，同时推动各行业向数字化、智能化转型。行业应用现状及前景展望
2024/2/2802CAD基本操作与界面认识
2024/2/29启动与退出CAD软件方法启动CAD软件通过桌面快捷方式、开始菜单或安装目录启动程序。退出CAD软件点击软件右上角关闭按钮、使用快捷键或文件菜单中的退出命令。
2024/2/210显示软件名称和当前打开文件名称。界面布局及功能区域划分标题栏包含软件所有功能命令，如文件、编辑、视图等。菜单栏提供常用命令的快捷按钮，方便用户操作。工具栏用户进行绘图操作的主要区域。绘图区显示命令提示和用户输入信息。命令行窗口显示当前绘图状态和相关设置信息。状态栏
2024/2/211VS在命令行窗口输入命令名称或缩写，按Enter键执行。快捷键使用掌握常用快捷键，如Ctrl+C（复制）、Ctrl+V（粘贴）等，提高操作效率。命令行输入命令行输入技巧与快捷键使用

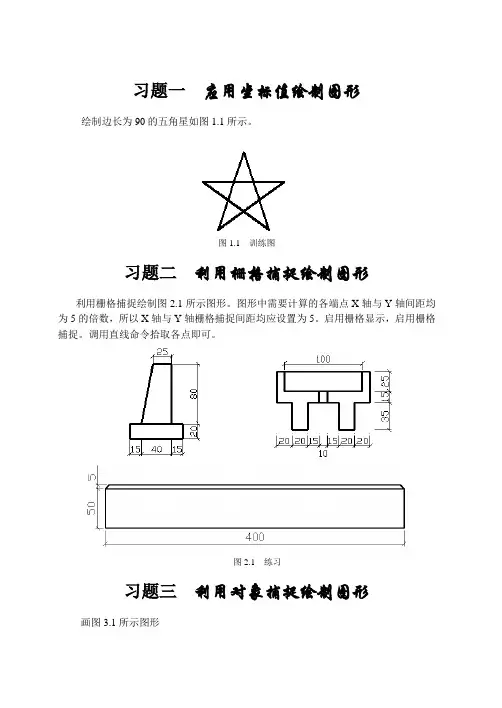

习题一 应用坐标值绘制图形
绘制边长为90的五角星如图1.1所示。
图1.1 训练图
习题二 利用栅格捕捉绘制图形
利用栅格捕捉绘制图2.1所示图形。图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。启用栅格显示，启用栅格捕捉。调用直线命令拾取各点即可。
图2.1 练习
习题三 利用对象捕捉绘制图形
画图3.1所示图形
实训四 利用对象追踪、正交绘制图形
图3-1
习题四 利用对象追踪、正交绘制图形
练习
（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形
（2）利用正交与对象追踪绘制图4.1所示图形
图4.1 U形桥台投影图`
习题五 利用极轴绘制图形
利用极轴追踪绘制图5.1所示门栓。
图5.1 门栓
习题六 利用圆、圆弧绘制图形
利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。
图6.1 图形练习 图6.2 图形练习 实训十二 文字标注的应用
习题七 利用多边形绘制图形
（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。
（2）绘制如图7.1所示四棱台投影图。
（3）绘制图7.2所示正六棱柱投影图。
图7.1 四棱台投影图 图7.2 六棱柱投影图
习题八 利用复制编辑命令绘制图形
画图8.1所示建筑物立面图。
图8.1 建筑物立面图（展开图）
习题九 利用偏移命令绘制图形
利用镜像、偏移命令绘制图9.1所示花格窗。
图9.1 花格窗
习题十 利用阵列命令绘制图形
画图10.1所示房屋建筑设计图。
图10.1 房层建筑设计图
利用阵列命令绘制图10.2所示图形。
图10.2 练习 实训十二 文字标注的应用
习题十一 绘制图形的剖面线
练习图11.1所示圆形沉井及图11.2所示图形。
第1章：AutoCAD软件简介
电气制图CAD应用课程设计
专 业： 电气工程及其自动化
设计题目：电气结线图
第1章：AutoCAD软件简介
目 录
课程设计任务书 ........................................................................................ 错误！未定义书签。
第1章 AutoCAD软件简介 ................................................................................................... 3
1.1 Auto CAD简介 ............................................................................................... 3
1.2 CAD工作界面 ................................................................................................ 4
第2章 AutoCAD的基本操作 ............................................................................................. 6
2.1基本操作及常用命令...................................................................................... 6
2.2 二维图形的创建............................................................................................. 7
CAD/CAM课程设计说明书
1 第一章 概述
1、CAD/CAM的基本概念
CAD/CAM是自50年代以来，随着电子计算机的发展而产生、发展起来的一门综合性的计算机应用技术。它是指应用计算机及其外围设备，协助工程技术人员完成产品的设计制造。近几年来，3D技术、网络技术、数据库和电子商务等技术的飞速发展促进了CAD/CAM技术的发展，心的制造方式，如分散化网络制造、面向客户的大批量定制等也对CAD/CAM系统提出了心得要求。目前，以产品创新、网络协同和应用集成为突出特征的面向行业与过程不的三维数字化设计系统成为现在CAD/CAM的发展方向。
2、设计制造过程的分析
根据设计方法学的观点，设计过程可分为若干个设计阶段，各设计阶段又可分为若干设计步骤。这些阶段和步骤的划分意味设计从抽象到具体，从定性到定量，从全局到局部，从系统的上层结构到下层结构。
任何产品设计、制造往往是从市场需求开始的，根据需求确定产品的性能，建立产品的总体设计方案，进行综合分析论证。在此基础上，设计具体结构，包括结构方案的优化，评估，几何参数和力学特性的分析计算，最后得到设计结果。
3、数控加工
数控加工是在机床上进行零件加工的一种工艺方法。数控加工的基本特点
同常规加工相比，数控加工有如下特点。
① 自动化程度高。
② 加工精度高，质量稳定。
③ 对加工对象的适应性强。
④ 生产效率高。
⑤ 易于建立计算机通信网络。
4、通过本次课程设计，达到以下目的：
1) 掌握 pro/E软件的基本功能。
2) 熟悉并掌握零件图的方法，能熟练运用拉伸，旋转，阵列，孔，壳等功能绘制零件图。
