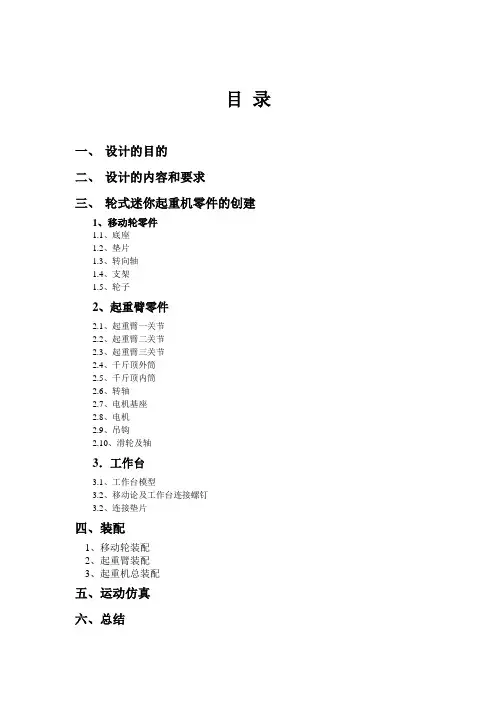

目录一、设计的目的二、设计的内容和要求三、轮式迷你起重机零件的创建1、移动轮零件1.1、底座1.2、垫片1.3、转向轴1.4、支架1.5、轮子2、起重臂零件2.1、起重臂一关节2.2、起重臂二关节2.3、起重臂三关节2.4、千斤顶外筒2.5、千斤顶内筒2.6、转轴2.7、电机基座2.8、电机2.9、吊钩2.10、滑轮及轴3．工作台3.1、工作台模型3.2、移动论及工作台连接螺钉3.2、连接垫片四、装配1、移动轮装配2、起重臂装配3、起重机总装配五、运动仿真六、总结一、设计的目的通过本次课程设计，使学生全面地、系统地了解和掌握cad/cam技术的基本内容和基本知识。
通过本次设计实践，培养学生分析和解决生产技术问题的能力，使学生初步掌握现代机械设计设计方法与手段，并巩固、深化已学得的理论知识，进一步培养学生熟悉PROE三维实体建模和运用有关图册、图表等技术资料的能力，训练学生识图、制图、运用现代设计方法的基本技能。
同时培养学生的创新意识、工程意识和动手能力。
二、设计的内容和要求1、设计内容：设计创建10个零件以上（含10个）的装配体三维模型2、要求：2.1、生活或生产中有实际使用价值的实物；2.2、要求有螺纹连接；2.3、有运动仿真；2.4、写出设计说明书。
3、料提交：3.1、模型电子文档3.2、说明书纸质材料（封面统一格式，A4纸打印）三、轮式迷你起重机零件的创建1、移动轮零件1.1、底座选取新建命令，创建一新的模板，选取类型组中的零件和子类型中的实体。
使用拉伸命令创建一个长度为95、宽度为66、厚度为4的实体，执行：““插入、拉伸、位置、定义、选取草绘面”，进入草绘界面进行如图所示的草绘，再打勾确定，拉伸深度输入4，如图所示：绘制轴孔：利用旋转工具切除实体。
执行“插入、旋转、位置、定义、选取草绘面”，进入草绘界面进行如图所示的草绘：打勾确认，点去除材料实行材料切除。
执行“插入、旋转、位置、定义、选取草绘面”，进入草绘界面进行如图所示的草绘：打勾确认，点去除材料实行材料切除。
CADCAM课程设计说明书
中州大学CAD/CAM课程设计说明书专业机电一体化学生姓名杨班级机电一体化对口二班学号32232323指导教师xxxxx完成日期2016年7月13 日目录课程设计任务书 (1)前言 (3)第一章建模一零件的分析 (4)二右端盖的建模的过程 (4)三毛坯的建模过程 (12)第二章零件的加工一工艺分析 (15)二工步安排 (16)三模型的初始设置 (17)四右端盖下表面的加工 (22)五右端盖下表面盲孔的加工 (25)六右端盖上表面中心孔的加工 (28)七右端盖上表面销孔的加工 (31)八右端盖上表面沉头孔的加工 (36)九右端盖上阶梯孔的加工 (40)十车间工艺文档 (41)第三章设计心得与体会 (45)参考文献 (46)此设计题目如下图前言UG软件是集CAD/CAM为一体的功能强大的三维参数化软件，它的功能覆盖了产品的全生命周期，从概念设计、产品开发、功能分析到制造仿真等。
在航天航空、汽车、机械、模具和家用电器等工业领域得到了广泛应用。
此设计当中包含了机械设计，机械制图，数控加工工艺和数控编程夹具设计等基本知识。
在此我以齿轮油泵零件的右端盖为研究对象，通过深入的构思和多次的查阅资料，设计出合理的工艺装备及编制出合理的加工工艺和程序。
学会用理性思维发现问题，处理问题，并解决问题。
以达到最终实际目的，使自己的理论知识与实际知识更好的融合在一起。
齿轮油泵右端盖的功用和结构特点齿轮油泵右端盖是齿轮油泵的基础零件之一，用手将一些轴套和齿轮等零件组装在一起，使其保持正确的相互位置，并按照一定的传动关系协调的运动。
组装后的齿轮油泵，用端盖的基准平面安装在机器上。
因此，齿轮右端盖的加工质量对箱体部件装配后的精度有着决定性的影响。
且其属于剖分式箱体，结构特点为：结构形状稍微复杂，内部呈空腔，箱壁较厚且不均匀，其上有许多精度要求很高的轴承孔和装配用的基准平面。
此外，还有一些精度要求不高的紧固孔和次要平面。
因此，齿轮油泵右端盖要加工部位较多，加工难度也较大。
CADCAM课程设计说明书proe减速器工程图

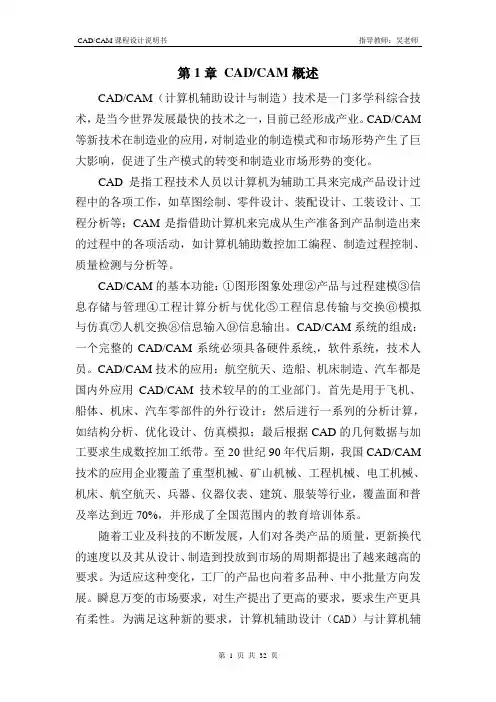

第1章CAD/CAM概述CAD/CAM（计算机辅助设计与制造）技术是一门多学科综合技术，是当今世界发展最快的技术之一，目前已经形成产业。
CAD/CAM 等新技术在制造业的应用，对制造业的制造模式和市场形势产生了巨大影响，促进了生产模式的转变和制造业市场形势的变化。
CAD是指工程技术人员以计算机为辅助工具来完成产品设计过程中的各项工作，如草图绘制、零件设计、装配设计、工装设计、工程分析等；CAM是指借助计算机来完成从生产准备到产品制造出来的过程中的各项活动，如计算机辅助数控加工编程、制造过程控制、质量检测与分析等。
CAD/CAM的基本功能：①图形图象处理②产品与过程建模③信息存储与管理④工程计算分析与优化⑤工程信息传输与交换⑥模拟与仿真⑦人机交换⑧信息输入⑨信息输出。
CAD/CAM系统的组成：一个完整的CAD/CAM系统必须具备硬件系统,，软件系统，技术人员。
CAD/CAM技术的应用：航空航天、造船、机床制造、汽车都是国内外应用CAD/CAM技术较早的的工业部门。
首先是用于飞机、船体、机床、汽车零部件的外行设计；然后进行一系列的分析计算，如结构分析、优化设计、仿真模拟；最后根据CAD的几何数据与加工要求生成数控加工纸带。
至20世纪90年代后期，我国CAD/CAM 技术的应用企业覆盖了重型机械、矿山机械、工程机械、电工机械、机床、航空航天、兵器、仪器仪表、建筑、服装等行业，覆盖面和普及率达到近70%，并形成了全国范围内的教育培训体系。
随着工业及科技的不断发展，人们对各类产品的质量，更新换代的速度以及其从设计、制造到投放到市场的周期都提出了越来越高的要求。
为适应这种变化，工厂的产品也向着多品种、中小批量方向发展。
瞬息万变的市场要求，对生产提出了更高的要求，要求生产更具有柔性。
为满足这种新的要求，计算机辅助设计（CAD）与计算机辅助制造（CAM）应运而生。
CAD/CAM技术的不断发展与完善让越来越多的工厂认同了这种技术，与此同时，市场上出现了越来越多CAD/CAM/CAE一体化设计软件。
CADCAM课程设计说明书final版

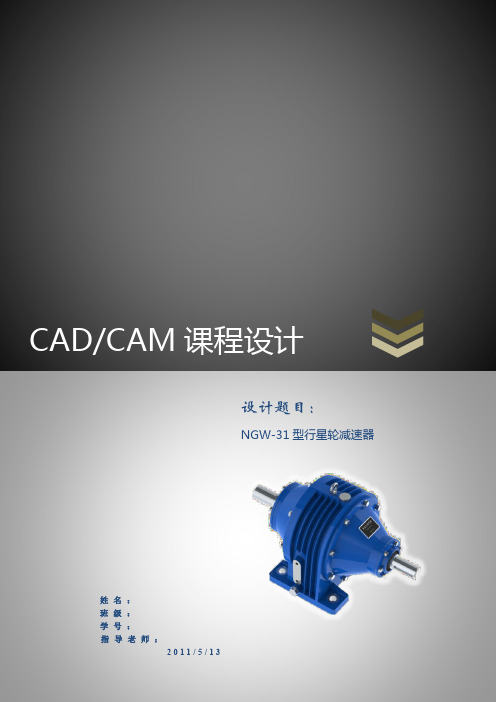

姓名：班级：学号：指导老师：2011/5/13设计题目：NGW-31型行星轮减速器CAD/CAM 课程设计报告书目录第一章课程设计任务书 (1)第二章实体建模过程 (3)第三章装配实体 (17)第四章UG仿真 (22)第五章零件工程图 (25)第六章装配工程图 (25)第七章心得体会 (28)参考文献 (31)附页（工程图纸、渲染视图） (32)湖南文理学院机械工程学院1CAD/CAM 课程设计报告书第一章课程设计任务书1.设计题目（自选）NGW31-行星减速器2.设计内容及要求根据NGW31-行星减速器的二维图纸上的歌零件图和装配图使用NX UG7.0进行3D建模，画出各零件的实体模型，并完成减速器的装配，减速器的各尺寸标注见图纸。
然后要求生成零件工程图和装配工程图各一张，零件工程图不得为标准件，且零件不得过于简单。
详细要求如下：1)一人一组的作品必须含有至少要有8个零件，两人一组的至少要有15个零件，自选题目应交由老师同意方可；2)完成装配图（包含工程图和三维实体图）和典型零件工程图（多人一组的零件工程图不得相同）；3)完成课程设计报告书一份（电子打印稿）；4)一人或两人一组；5)完成作品后需交UG的每个PRT文档。
第二章实体建模过程1.行星轮（chilun.prt）的创建这个零件结构较为简单，先用参数化设计创建出齿轮特征，其余特征用体素圆柱、倒圆角、倒斜角即可得出。
新建chilun.prt，按Ctrl+E输入各项表达式：Hunan University of Arts and Science2CAD/CAM 课程设计报告书然后按【规律曲线】定义XYZ轴的规律，按默认的，直接点击确定即可。
然后进入草绘界面，投影该渐开线到草绘平面，再绘出齿顶圆、齿根圆，画直线与X轴成90/34度角，镜像渐开线的投影线，再用圆角连接渐开线与齿根圆，约束与二者相切，最后对多余的线进行裁切修剪，得到如图所示的草图：再拉伸出齿轮的主体特征，并倒斜角1.5X45°，再以刚才的草绘拉伸与主体特征求差，再将之圆形阵列即可得到齿轮：湖南文理学院机械工程学院3CAD/CAM 课程设计报告书 Hunan University of Arts and Science4再用体素法圆柱在绝对原点出，以zc 轴的反向为矢量生成轴肩，再用同样的方法生成后面的轴。
CADCAM课程设计说明书
《CAD/CAM课程设计》任务书一、设计题目：夹套零件的CAD/CAM设计二、设计目的CAD/CAM课程设计是开设《机械CAD/CAM》课程之后进行的一个实践性教学环节。
在系统学习CAD/CAM技术的基本原理、基本方法的基础上，着重培养学生借助计算机进行机械产品的设计、制造和系统集成的综合应用能力。
其目的：1.掌握产品的计算机辅助设计过程和方法，培养利用计算机进行结构设计的能力。
2.掌握零件的计算机辅助制造过程和方法，培养数控编程及加工仿真的能力。
3.通过应用PRO/ENGINEER，训练和提高CAD/CAM的基础技能。
三、设计任务本课程设计以某一具体的机械零件为设计对象（零件图见附图）。
主要设计任务：1、熟悉并掌握大型机械CAD/CAM软件PRO/ENGINEER的草绘模块、零件模块、制造模块及仿真模块的功能及建模原理。
2、进行零件的参数化功能定义、三维实体零件的特征造型、着色渲染、生成不同视图，最终完成零件的造型设计。
3、进行机床选择、刀具选择及加工参数设置，生成零件数控加工的相关文件。
如刀位数据文件、刀具清单和数控加工代码等。
并对零件进行加工仿真以检查设计结果是否正确合理。
4、编写课程设计说明书。
四、设计要求1、要求设计过程在计算机上完成。
2、设计说明书用计算机打印（B5纸，1万字左右）。
正文：宋体五号，单倍行距；页眉：宋体小五号，内容包括班级，姓名，“CAD/CAM课程设计说明书”字样；页脚：右下脚页码。
3、设计结果应包括：课程设计说明书（应包含设计任务书、设计思路、设计步骤、设计过程的说明和阶段结果。
附零件三维图、加工代码、零件原图纸等内容）4、严禁抄袭和请人代做，一经发现，成绩计为零分并上报教务处。
五、设计内容及时间分配1．准备工作：布置设计任务，认真阅读设计任务书，收集资料。
（1天）2．熟悉PRO/ENGINEER Wildfire 3.0，并进行零件的三维造型。
（4天）3．进行零件的数控加工。
CAD、CAM课程设计说明书
《CAD/CAM》课程设计任务书
一、课程设计目的：
本课程设计运用所学的《制图》、《CAXA制造工程师》、《CAXA实体设计》的知识进行一次较全面的设计能力的训练，其基本目的是：
（1）、培养学生利用所学知识，解决工程实际问题的能力。
（2）、培养学生掌握一般机械零件的设计方法及设计步骤。
（3）、达到对学生进行基本技能的训练，例如：计算、绘图、熟悉和运用设计资料（手册、标准、图册和规范等）的能力。
二、设计要求：
要求每位学生在设计过程中充分发挥自己的独立工作能力和创造能力，对每个问题都应有分析、比较，并提出自己的见解，反对盲从，杜绝抄袭。
在设计过程中必须做到：
（1）、随时复习教科书、听课笔记；
（2）、做好准备工作，充分发挥自己的主观能动性和创造性，即及时查阅相关资料；
（3）、认真计算和制图，保证计算正确和图纸质量；
（4）、按预定计划循序完成任务。
三、设计题目一：阀座1。
四、设计题目二：阀座2。
五、设计题目三：
利用所学caxa实体设计自主命名一个题材，并完成整个设计、装配、渲染、设计说明。
六、课程设计小结。
七、参考文献资料。
CAD,CAM课程设计任务说明书
一．前言本次课程设计按照任务说明书的要求，我做的是二级圆柱齿轮减速器的三维建模以及运动仿真，主要设计数据来自我的机械设计的课程设计计算，其中模型的尺寸主要依据我的二维图纸（后附），模型共有以下几部分组成：箱体、齿轮、轴、轴承、轴套、端盖、螺钉。
总计用时大概三天时间，我分一周的时间分别各部完成，下面就将我的主要成果一一书写如下，请老师指正。
二．零部件建模2.1箱体箱体建模主要由拉伸构成，辅助以打孔、阵列、镜像、倒角、筋工具。
其中油标孔由旋转而成。
具体数据参数见后附的CAD工程图。
2.2齿轮本模型中共有两对四个齿轮，均采用轮廓法建模而成（方法由网上教程而来），通过参数方程获得渐开线，而后获得轮齿的完整轮廓，最后阵列，得到一个完整的齿轮，鉴于齿轮建模较为陌生下面我将说明齿轮建模具体的步骤。
1.用拉伸画一个直径为齿顶圆，厚度为齿宽的的圆柱体2.插入基准曲线---从方程--完成--选取--坐标（三个面的交点）---笛卡尔---输入参数（参数如下）３．选中步骤２做好的蓝色的曲线---镜像---得到第2根蓝色的曲线，此时两根曲线是相交的八字形．如图4．点取第2根曲线（注意此时曲线以粗红色显示）主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（（360/2/z）+1.74）得到第3根细红色的曲线,该曲线与第一根曲线相交的。
(注意:原来的第2根曲线消失了) 5．选中第3根曲线（注意此时曲线以粗红色显示）、主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（-360/z），（即该曲线要与前面旋转的方向相反），此时发现模型区域如下所示：点取确定退出操作，得到第4根蓝色曲线，此时两根曲线成八字所示如图：6．用草绘曲线按钮画曲线：先画一个齿根圆，用使用边命令选取那两根曲线（八字形的两根曲线）和齿顶圆---分别过那两根八字形的曲线的末端作切线，与齿根圆交两点---修剪多余边---给根部倒角（R=0.2*m），得到图形如下所示：7.拉伸---去除材料--- --草绘——选取步骤6所得的封闭线框，切削得到齿槽．阵列齿数8.根据不同的尺寸对不同齿轮设计不同的结构形式，分度圆小于160采用整体式，大于160小于500采用腹板式。
CADCAM课程设计说明书

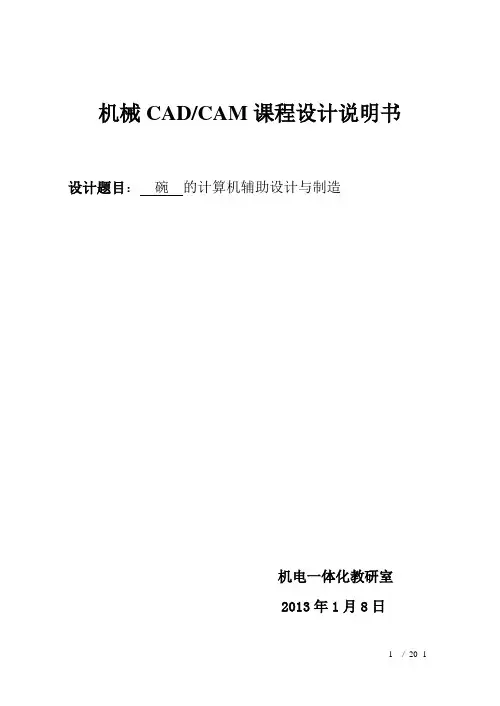

机械CAD/CAM课程设计说明书设计题目：碗的计算机辅助设计与制造机电一体化教研室2013年1月8日目录一、前言 (3)二、UG对零件建模设计 (4)三、加工零件 (6)四、后处理代码输出及修改程序 (14)五、碗模型三维图 (17)六、总结及致谢 (18)七、参考文献 (19)一、前言通过这次CAD/CAM的课程设计，使学生全面地了解和掌握CAD/CAM技术的基本内容和基本知识。
了解数控技术的发展趋势，掌握数控加工的编程方法，并能灵活使用CAD/CAM软件对复杂零件进行变成加工。
为以后的工作打下坚固的知识基础，同时培养学生的创新意识和动手能力。
这次课程设计我们必须掌握以下几点：1.学习使用先进的UG、CAM软件对零件进行三维实体建模及二维绘图；2.学习使用CAM软件对所设计的零件进行数控编程并进行加工仿真；3.学习使用加工中心、数控机床等先进设备按编制的数控程序加工出所设计零件。
在实际加工中，了解到数控铣削在选用刀具通常要考虑机床的加工能力、工序内容和工件材料等因素。
切削用量包括主轴转速、背吃刀量、进给量及余量，对于不同的加工方法，需要选择不通过的切削用量。
合理选择切削用量的原则是：粗加工时，一般以提高生产效率为主，所以要选用较大的进给量，但也要考虑经济效益和加工成本；精加工时，应在保证加工质量的前提下，兼顾切削效率、经济性及加工成本。
切削用量各参数应根据机床实际情况及加工手册和材料加以确定。
就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的数控加工过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。
由于能力所限，设计尚有许多不足之处，恳请老师给予指导。
二、UG对零件建模设计1.打开UG NX5.0，创建建模文件“modele1.prt”。
CADCAECAM课程设计说明书

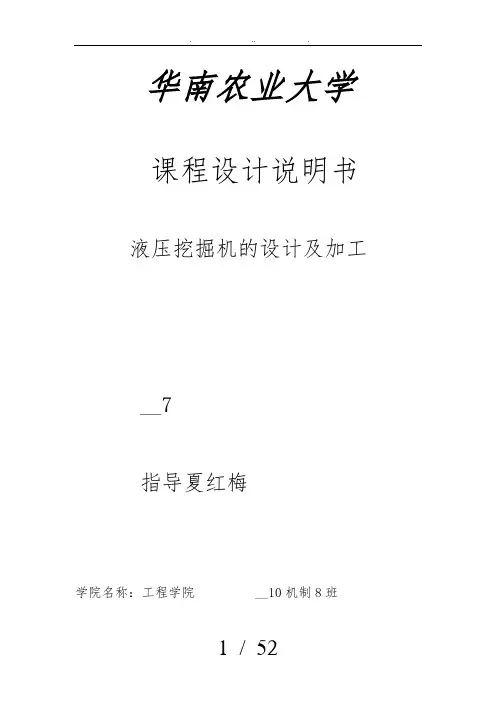

华南农业大学课程设计说明书液压挖掘机的设计及加工__7指导夏红梅学院名称：工程学院 __10机制8班日期：20XX6月5日目录一、课程设计目的及基本要求............................................................................. (3)1．1 课程设计目的 ........................................................................... (3)1．2 课程设计要求 ......................................................................... .. (3)二、CAD设计............................................................................. (3)2.1 铲斗的设计 ........................................................................... . (4)2.1.1 新建零件chanduo ............................................................... . (4)2.1.2 创建整体毛坯............................................................................. .. (4)2.1.3 创建两侧凸台 .......................................................... .. (4)2.1.4 创建抽壳特征 ...................................................................... (4)2.1.5 创建斗角并对其阵列 (5)2.1.6 创建挂耳板与板墙 .......................................................................... .. (5)2.2 动臂的设计 ............................................................................ (6)2.2.1新建零件dongbi .............................................................. . (6)2.2.2创建整体毛坯 ............................................................. . (6)2.2.3 创建小圆凸台 ....................................... .. 72.2.4 创建前后吊耳 .............................................................. . (8)2.2.5 创建中间液压缸两吊耳 ................................................................. (8)2.2.6 创建两侧推杆吊耳 ....................................................................... .. (8)2.2. 7对相关棱边到圆角 ...................................................................... .. (9)2.3 斗杆的设计............................................................................. (10)2.3.1新建零件dougan ............................................................... (10)2.3.2创建整体毛坯 .............................................................. (10)2.3.3 拉伸创建前后吊耳台 ..................................................................... .. (11)2.3.4 去除材料创建前后吊耳 ....................................................................... . (11)2.3.5 创建中间液压缸两吊耳.............................................................................122.3. 6对相关棱边到圆角............................................................................. .. (12)2.4车身的文字创 (13)2.4.1 运用拉伸特征创建文字 ......................................................................... (13)2.4.2 在车身右侧绘制文字 ....................................................................... .. (13)2.4.3 运用拉伸特征〔去除材料〕创建文字 (14)2.4.4 在车身后侧绘制文字............................................................................. .. (14)2.5履带的创建............................................................................. .. (15)2.5.1新建零件lvdai ............................................................. .............................1 525.2 创建阵列曲线 ................................................................. .. (15)2.5.3 运用拉伸创建履带单元 ................................................................ ......... 1 62.5.4 阵列并镜像履带单元............................................................................. .. (16)2.5.5创建并阵列履带连接单元 .................................................................. . (17)2.5液压挖掘机的爆炸图............................................................................. .. (18)2.5液压挖掘机的装配图............................................................................. .. (19)三、CAE工程分析部分............................................................................. .. (21)3.1 问题分析 .......................................................................... . (22)3.2 确定问题的 (22)3.3 建立有限元模型 .......................................................................... (22)3.3.1 建立IGES格式模型文件 ..................................................................... .. (23)3.3.2清空数据库并开始一个新分析............................................................................. . (24)3.3.3指定新的工作文件名<Jobname>, .................................................................... .. (24)3.3.4指定新标题............................................................................. (24)3.3.5指定新的工作路径〔工作目录............................................................................. . (25)3.3.6读取IGES格式模型文件 ...................................................................... (25)3.4 实体单元参数设置............................................................................. (26)3.4.1 定义单元类型 ..................................................................... (26)3.4.2 定义材料属性 ...................................................................... . (26)3.5 划分网格 .......................................................................... (28)3.6 定义边界条件 .......................................................................... . (28)3．7 加载荷和求解 .......................................................................... .. (29)3.7.1 施加分布载荷 ...................................................................... . (30)3.7.2 求解 ..................................................................... (30)3.8 结果查看 .......................................................................... (32)3.9 结果分析 .......................................................................... (33)四、CAM部分............................................................................. (34)4.1 分析零件结构、工程图要求,划分工序 (35)4.2 工件毛胚制定 .......................................................................... . (35)4.3 利用PRO/E软件数控加工模块进行演示 (35)4.4铣上端面............................................................................. (35)4.5 铣外轮廓 .................................................................... .. (38)4.6铣凹坑 .................................................................. . (40)4.7加工孔............................................................................. (42)4.8NC代码生成 ........................................................................ . (44)五、参考文献............................................................................. .. (45)六、设计总结、意见及建议............................................................................. . (46)一课程设计目的及其要求1.1课程设计目的随着CAD/CAE/CAPP/CAM技术的不断发展,其应用领域越来越广泛。
CADCAM说明书

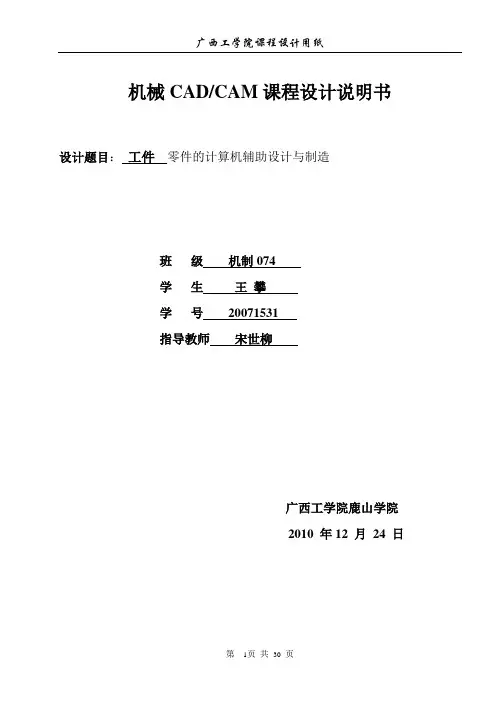

机械CAD/CAM课程设计说明书设计题目：工件零件的计算机辅助设计与制造班级机制074学生王攀学号20071531指导教师宋世柳广西工学院鹿山学院2010 年12 月24 日目录前言 3二零件加工 41、工件工艺分析以及工艺规划 4 1.1 零件分析1.2 工艺分析2、初始化设置 5 2.1 进入编程模块2.2设置加工环境2.2.1设置加工原点及安全平面3、零件粗加工设置及操作74、零件精加工平面设置及操作135、零件精加工曲面设置及操作17三、导出程序及修改26 1粗加工程序2精加工平面程序3精加工曲面程序四、结束语28五、参考文献30前言随着信息化时代的到来和全球化市场的形成，商品市场的竞争更趋激烈。
在刚刚跨入新世纪之际，如何提高市场快速响应能力，以最短的时间，最低的成本，向市场推出质量最好的新产品，已成为制造型企业竞争的焦点。
CAD/CAM 技术是企业技术创新，市场开拓强有力的技术工具和手段。
CAD/CAM 技术的发展和推广应用不仅受到国家和企业的重视，更为广大技术工作人员所关心，如何全面，熟悉地掌握CAD/CAM 技术已经成为工程技术人员适应新形势，新要求的重要任务。
通过本次设计，使我们全面地、系统地了解和掌握CAD/CAM 技术的基本内容和基本知识，了解数控技术的发展趋势；了解CAD/CAM 在工程上图样绘制，产品几何建模，工艺规程编制和数控编程中的应用水平；通过本次设计可以培养我门对实际问题的分析和解决的能力；也能开拓我门的思维；掌握数控加工的编程方法，并能灵活使用目前使用比较普遍的CAD/CAM 软件对较复杂零件进行编程，为以后的工作打下坚实的基础。
同时培养学生的创新意识、工程意识和动手能力。
1、 学习使用先进的CAD 软件对零件进行三维实体建模；2、学习使用CAM 软件对所设计的零件进行数控编程并进行加工仿真；学习使用加工中心、数控机床等先进设备按编制的数控程序加工出所设计零件— —装订线— —二零件加工1、工件工艺分析以及工艺规划1.1 零件分析如下所示为所设计零件，该零件是由曲面和圆柱组成，以UG NX完成此零件的模型的曲面造型。
CAMCAD课程说明word资料18页

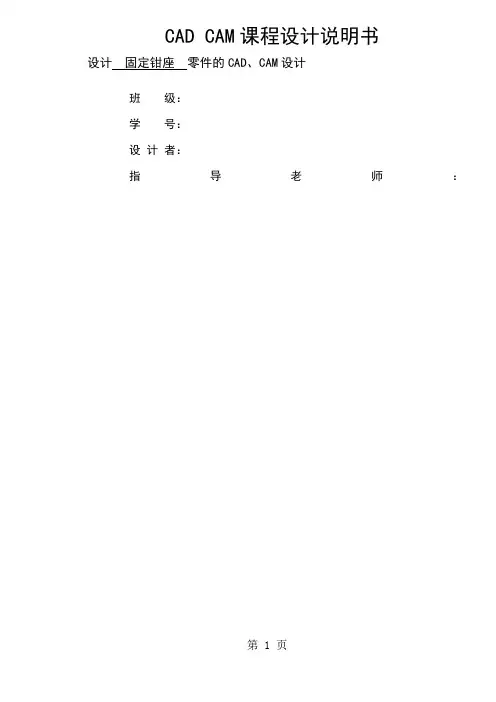

CAD CAM课程设计说明书设计固定钳座零件的CAD、CAM设计班级：学号：设计者：指导老师：第 1 页一、固定钳座建模.................................................................................................................................... - 1 -1创建PRT文件 (1)2草图1 (1)3草图2 (1)4.创建点 (2)5草图3 (2)6孔的创建 (3)7草图4 (4)8草图5 (4)9倒圆 (5)10完成建模 (5)二、固定钳座毛坯的建模 (6)1零件的加工面分析 (6)2毛坯的制作 (6)3.3修改参数 (6)4毛坯修改完成 (7)三、固定钳座加工过程 (9)1打开部件 (9)2导入部件 (9)3进入加工模式 (9)4创建坐标系 (9)5定义铣削几何体 (9)6创建刀具 (9)7修改加工参数 (10)8Z1轴的加工 (11)9Z2轴的加工 (12)10Y1轴的加工 (13)11Y2轴的加工 (13)12车间文档 (14)13心得体会 (15)14参考文献 (15)第 3 页一、固定钳座建模1创建PRT文件打开UG NX6.0，点击新建文件，如图1.1类型选择建模，文件名称输入：GDQZMP,单击“确定”2草图12.1绘制草图1单击，创建草图，基准平面选择XZ平面，进入草图界面，绘制如下草图2.2拉伸草图1单击拉伸，进入拉伸界面，选择界面曲线，选择草图1所绘制的曲线，在限制栏中的的结束距离输入127，单击确定。
3草图23.1绘制草图2单击草图图标，平面选择草图1实体的右侧面，点击确定，进入草图编辑界面，绘制下面草图，然后完成草图。
3.2拉伸草图 2选择拉伸，选择曲线选择下图四根线段，在布尔对话框中，选择求和，选择体选择图片中黄色实体。
然后单击确定。
(完整版)机械CAD、CAM毕业课程设计说明书
机械CADCAM课程设计说明书设计题目：酒杯外形零件的计算机辅助设计与制造班级机自092学生指导教师宋世柳教研室主任广西科技大学（筹）机电一体化教研室2013 年 1 月 1 日目录一、机械CADCAM课程设计任务书 (1)二、设计目的及工艺分析 (3)三、设计内容 (4)四、编程及加工 (6)五、G代码生成 (19)六、总结与致谢 (21)七、参考文献 (22)一、机械CADCAM课程设计任务书设计题目：酒杯外形零件的计算机辅助设计与制造主要参数：外形尺寸95*59*29.5其他参数：自行设计内容：1、三维零件图1张2、二维零件图1张3、加工程序清单1张4、加工好的零件1个5、课程设计说明书1份二、设计目的及工艺分析（一）、设计目的通过本次设计，使我们全面地、系统地了解和掌握CADCAM技术的基本内容和基本知识，了解数控技术的发展趋势；掌握数控加工的编程方法，并能灵活使用目前使用比较普遍的CADCAM软件对较复杂零件进行编程，为以后的工作打下坚实的基础。
同时培养学生的创新意识、工程意识和动手能力。
1.学习使用先进的CAD软件对零件进行三维实体建模；2.学习使用CAM软件对所设计的零件进行数控编程并进行加工仿真；3.学习使用加工中心、数控机床等先进设备按编制的数控程序加工出所设计零件。
此次我做的设计是一个酒杯外形模型，制作采用的是UG5.0建模及加工的相关内容。
数控铣削在选用刀具时，通常要考虑机床的加工能力，工序内容，工件材料等因素；切削用量包括主轴转速，背吃刀量，进给量。
对于不同的加工方法，需要选择不同的切削用量。
合理选择切削用量的原则是：粗加工时，一般以提高生产率为主，但也应考虑经济性和加工成本；精加工时，应在保证加工质量的前提下，兼顾切削效率，经济性和加工成本；切削用量各参数应根据机床实际情况，手册，被加工材料并结合实践经验确定。
在了解了加工中心实际所具备的刀具类型后，结合零件材料为蜡，在轮廓粗加工，表面半精加工以及精加工中选择刀具及进刀深度等参数分别如下：1.第一步，用D10mm的平端铣刀进行轮廓粗加工，型腔铣粗铣,主轴转速2000 rmin，切削进给率250mmpm。
CADCAM课程设计说明书 -
机械CAD/CAM课程设计说明书设计题目：水表零件的计算机辅助设计与制造班级机制124学生王祥指导教师宋世柳教研室主任广西科技大学鹿山学院机械工程系2015年01月09日CAD/CAM课程设计目录一、前言及摘要 (2)二、课程设计目的及要求 (2)三、UG零件建模 (3)四、UG数控加工编程 (5)五、后处理获取代码 (14)六、心得体会 (17)一、前言及摘要CAD/CAM(计算机辅助设计与制造)技术产生于20世纪50年代后期发达国家的航空和军事工业中。
随着计算机技术和信息技术的发展,CAD/CAM 技术在全球迅速普及开来。
对制造业来说,CAD/CAM是提高产品设计品质和制造品质、缩短产品开发周期,降低产品开发成本的强有力手段,已成为企业赢得市场的制胜法宝。
CAD/CAM的基本功能：图形图像处理、产品与过程建模、信息存储于管理、工程计算分析与优化、工程信息传输与交换、模拟与仿真、人机交换、信息输入与输出。
因此,研究我国机械行业CAD/CAM技术应用现状,探讨其发展前景,对加快我国机械行业CAD/CAM技术推广应用步伐,提高我国机械制造业的国际竞争力具有深远意义。
二、课程设计的目的要求1、通过实习了解CAD/CAM设计方法，完成由CAD到CAM的设计任务。
2、熟练使用UG NX软件建模、装配、仿真和制图模块，具备新产品的开发和设计能力。
3、熟悉典型零件的加工工艺规程，进一步熟练UG NX加工模块中车、铣、点位加工的基本操作。
书上的理论知识总是需要我们去实践才能得到更加深刻地认识。
在实际的操作中，我们总能在不断地在实践中发现问题，然后去解决问题，并达到真正掌握的目的。
4、要求: CAD/CAM课程设计的基本要求是结合一个典型的机械产品综合运用计算机辅助设计与制造CAD/CAM技术的基本方法对典型的机械产品进行设计、数控编程、工艺编程等。
通过设计进一步提高学生计算机辅助设计与制造的能力。
能熟练使用一种CAD/CAM软件设计带有自由曲面的中等复杂程度的零件的三维模型；5、能综合运用机床、刀具、工艺、夹具的有关知识来正确编制零件的数控加工工艺，并能借助CAD/CAM软件编制数控加工程序；6、学会计算机与数控机床的联机方法并能正确地进行数控加工程序的传送；能独立进行数控机床的加工操作，并解决加工过程中遇到的实际问题，受到近似于生产实践的工程训练。
CADCAM课程设计过程说明书
《CADCAM课程设计》任务书设计题目：选题1、电动绞盘外形设计与制造选题2、光杆排线器设计与制造一、目的：计算机辅助设计与制造（CAD/CAM）技术已经用于研究、开发、制造等方面。
由于这一技术将计算机高速而精确的计算能力、大容量存储和处理数据的能力与人的逻辑判断、综合分析能力以及创造性思维结合起来，从而产生了巨大的威力，应用范围及广，经济效益显著。
目前，在发达国家已经形成了关于计算机辅助设计与制造的研究、开发、制造、销售以及咨询服务的新产业。
本课程的任务是使学生掌握计算机辅助设计与制造（CAD/CAM）技术的基本理论、基本知识和基本技能，学会各种常用的计算机辅助设计与制造（CAD/CAM）技术的基本方法，并具有计算机辅助设计与制造（CAD/CAM）的初步能力。
二、要求:CAD/CAM课程设计的基本要求是结合一个典型的机械产品，综合运用计算机辅助设计与制造（CAD/CAM）技术的基本方法，对典型的机械产品进行设计、数控编程、工艺编程等。
通过设计进一步提高学生计算机辅助设计与制造（CAD/CAM）的能力。
在设计过程中必须做到：（1）随时复习教科书、听课笔记及习题。
（2）及时了解有关资料，做好准备工作，充分发挥自己的主观能动性和创造性。
（3）按预定计划循序完成任务。
三、设计内容：1、零件测绘、建模和零件图绘制2）零件加工工艺分四、注意事项：1、课程设计过程中时发现问题，首先应自己考虑，查找资料，提出自己的看法和意见，与指导教师磋商，不应向指导教师直接寻求答案。
2、设计时学生必须在规定的教室进行设计，未经批准不得缺席，经常迟到或旷课者，除按考勤记录外，视情节轻重，影响设计成绩。
3、在最后一周星期五下午，将设计说明书和实物上交，迟交者扣分。
五、参考书目：Pro/ENGINEER wildfire 3.0机械设计实例教程赵秋玲电子工业出版社2007Mastercam X4中文版从入门到精通胡仁喜,刘昌丽,董荣荣机械工业出版社2010制造工艺实训教程刘镇昌主编机械工业出版社2005《CADCAM课程设计》进度安排周次日期主要内容结果1 9.6-9.12 1）人员分组、任务分解2）零件三维建模（PRO-E或MASTERCAM环境下）3）熟悉机床操作三维零件图2 9.13-9.19 1）数字化制造工艺规划，编制数控制造工艺过程卡2）编制数控程序、制造仿真（在MASTERCAM环境下）零件制造工艺规划说明，制造工艺过程卡数控代码，仿真过程3 9.20-9.26 1）零件数控制造2）整理课程设计说明书合格零件实体，课程设计说明书建模过程1.新建一个文件(1)执行文件新建命令，弹出新建对话框。
机械cadcam课程设计说明书
第3章零件的建模3.1 底座的建模
底座实体：
建模过程：
1.确定底圆：
2.拉伸形成凸台：
3．在特征中选择“拉伸切除”，去除多余实体：
4.拉伸形成凸台：
5.拉伸切除，使其完全贯穿，并插入注解螺纹装饰线：
6.进一步“拉伸切除”，去除多余实体：
7.倒角：
8.画开环轮廓，在特征中选择“筋”形成肋板：
9.在特征中选择“圆周阵列”，形成四个肋板，均匀分布在圆柱四周，底座建模完成：
3.2 螺旋杆的建模
螺旋杆实体：
建模过程：
1．确定基圆并拉伸凸台：
2.拉伸凸台，并在小圆柱体上“拉伸切除”，去除多余实体：
3．拉伸凸台，并在大圆柱体上“拉伸切除”，形成贯穿内孔：
4．在大圆柱体上“拉伸切除”，形成与前一个垂直的贯穿内孔，并倒角：
5.在螺旋杆上加螺纹装饰线，并切退刀槽：
6.在螺旋杆顶部钻孔，并加内螺纹装饰线：
7.螺旋杆完成建模：
3.3 铰杠的建模
建模过程：
1.确定底圆：
2.拉伸凸台，并倒角，形成铰杠，建模完成：
3.4 螺钉的建模
螺钉为标准件，从标准件库中直接引用，其实体如下：
3.5顶垫的建模
顶垫建模过程基本与上面零件建模过程相同，在此不再赘述，实体如下：
第4章装配体建模
4.1装配体实体
4.2建模过程：
1.新建装配体零件，插入各零件：
2.零件间配合
首先底座与螺旋杆的配合，然后螺旋杆与铰杆配合，其次螺旋杆与顶垫的配合，最后顶垫与螺钉的配合，装配体建模完成，。
CADCAM课程设计说明书
湖南农业大学教育学院课程设计说明书课程名称：机械CAD/CAM技术基础题目名称：玩具自卸卡车的虚拟样机设计与分析班级： 2010 级机制教育班姓名hu：学号： 2010409141指导教师：杨文敏评定成绩：教师评语：指导老师签名：20 13 年月日目录摘要 (1)关键词 (1)1. 前言 (1)1.1自卸卡车的特点及发展状况 (1)1.2 Solidworks简介 (1)1.3软件特点 (1)2. 玩具自卸卡车的结构组成和工作理 (2)2.1 组成 (2)2.2工作原理 (2)3零件三维实体建模的方法 (2)3.1 典型零件三维实体建模的方法 (2)3.1.1轮胎、轴 (3)3.1.2 主要部件建模 (4)4. 装配模型建立的方法和步骤 (6)5. 装配体模型的运动仿真分析 (8)5.1 车轮运动仿真 (9)6、关键零件的CAE分析 (9)7. 典型零件的CAM. (9)8. 结论 (10)参考文献 (11)机械CAD/CAM技术基础——玩具自卸卡车的虚拟样机设计与分析姓名：胡洋华教育学院 10级机制教育班学号：201040914122摘要：本文以自卸卡车为对象，利用虚拟样机技术，以Solidworks 软件为工具，主要对自卸卡车的三维实体结构和装配进行了系统设计。
确定各部件的主要功能，计算出相关的主要尺寸，根据尺寸来进行实体建模；并且还进行了实体装配、干涉分析和运动仿真，另外还对主轴进行了静力学分析,对典型零件的CAM进行了数控加工编程。
关键词：实体建模，装配图，CAM、运动仿真。
正文：1. 前言：1.1自卸卡车的特点及发展状况自装卸式卡车是一种自动控制的运输车，主要用于货物运输，也可以改进为旅游车等。
它主要由车头、底盘、车厢和自动卸货装置组成；具有整体结构设计合理紧凑，装卸货物自动化，使用效率高，厢体采用轻量化设计、运载量大、封闭性能好；安全、节能、环保等优点明显，是一种环保、高效的新型运输车辆。
CADCAM课程设计任务书
《CAD/CAM课程设计》任务书一、课程设计目的计算机辅助设计与制造，简称CAD/CAM(Computer Aided Design/ Computer Aided Manufacturing)，被公认为是现代设计和制造技术中重要的基础之一，是机械生产中的重大技术革命，广泛应用于产品的设计和制造中。
《CAD/CAM课程设计》作为机械设计制造及自动化专业一个重要的综合实践性教学环节，通过引入CAD/CAM手段对典型工业产品的设计、工艺分析与制造实践，巩固CAD/CAM相关先修课程的理论基础知识，培养学生的产品设计和工艺分析能力、组织协调能力和综合实践能力；使学生在日后的学习和工作中能够综合应用所学的知识解决实践问题。
二、课程设计内容及要求本课程设计以压铸件、精铸件、注塑件、冲压件等典型零件为设计对象，采用pro/e等三维设计软件进行产品三维建模和模具设计；根据产品工艺特点进行合理的工艺规划，编制工艺卡片，采用Mastercam X等CAM软件对产品及模具型腔进行数控编程加工，选择合理的制造资源进行实物制造。
通过此次课程设计需达到以下要求：1、熟练掌握pro/e等三维CAD软件进行产品建模，完成中等复杂程度的产品设计和模具设计。
2、了解机械加工工艺过程，能够根据产品的工艺特点合理选择加工方法、工艺参数和编制加工工艺路线。
3、熟练运用Mastercam等三维CAM软件进行产品和模具型腔的工艺规划与数控编程。
熟悉普通机床和数控机床的操作，完成实物制造。
4、按规定时间和要求完成设计说明书。
三、课程设计选题选题1、从动臂及压铸模具设计选题2、驱动臂及压铸模具设计选题3、踏板支座及压铸模具设计选题4、安装座及压铸模具设计选题5、封头1及注塑模具设计选题6、封头2及注塑模具设计选题7、封头3及注塑模具设计选题8、封头4及注塑模具设计四、注意事项1、课程设计过程中时发现问题，首先应自己考虑，查找资料，提出自己的看法和意见，与指导教师磋商，不应向指导教师直接寻求答案。
