【新品情报站】彗星两款便携天线丨首次9波段HF扩展中波香不？705搭档效率高不？附测试视频
1. 彗星 HFJ-350M便携式9波段HF天线（附：测试视频）及扩展中波段天线
2. 彗星 UHV-9天线，ICOM 705的好搭档
彗星HFJ-350M便携式9波段HF天线
FHJ-350M Comet便携式9波段1/4波基负载伸缩天线，适用于HF至6M。可以通过短接插头改变频率。
适用于SOTA，POTA或需要小型高性能天线的其他操作的紧凑型（小于15英寸）便携式天线。
HFJ-350M设计为与12awg（3平方毫米）长线地网配套使用。
阅读小贴士：
AWG（American wire gauge），美国线规，是一种区分导线直径的标准，又被称为 Brown &Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。AWG规格对照如图：
测试视频一：
FHJ-350M天线短波HF频段性能测试
测试视频二：
FHJ-350M天线6M频段性能测试 Comet发布专用于流行的棒型天线“ HFJ-350M”的1.8 /
1.9MHz频带扩展线圈“ HFJ-L1.8 / 1.9”，支持未来的160m频带扩展
可从Comet公司获得的1 /4波长基本负载天线“ HFJ-350M”正在流行，但覆盖了9个3.5-50MHz频带，其中有分接头切换，但是最近已安装在HFJ-350M上。该公司宣布，它将在2020年3月上旬推出“ HFJ-L1.8 / 1.9”扩频线圈，它本身可以在1.8 / 1.9MHz频段工作。该公司表示：“这是世界上第一个天线制造商的MF波段（中波）线圈的诞生。”建议零售价为3600日元（不含税）。（人民币：227元） 来自彗星的新产品材料。 HFJ-L1.8 / 1.9线圈具有安装在3.5MHz频带扩展线圈和棒状元件之间的结构

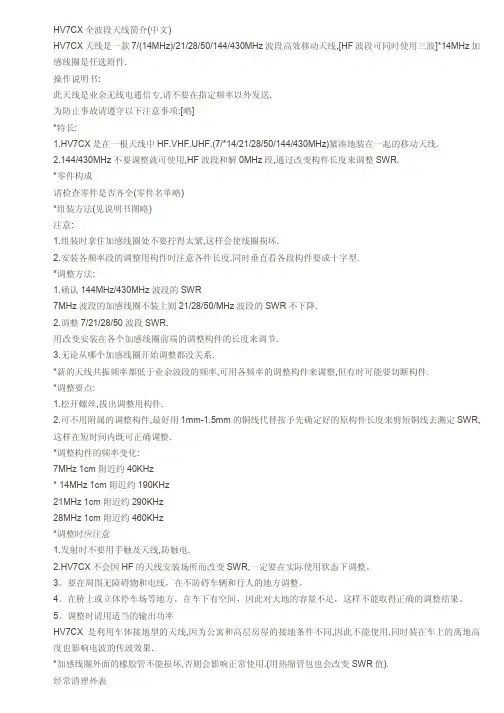

HV7CX全波段天线简介(中文)
HV7CX天线是一款7/(14MHz)/21/28/50/144/430MHz波段高效移动天线,[HF波段可同时使用三波]*14MHz加
感线圈是任选附件.
操作说明书:
此天线是业余无线电通信专,请不要在指定频率以外发送.
为防止事故请遵守以下注意事项:[略]
*特长:
1.HV7CX是在一根天线中HF.VHF.UHF.(7/*14/21/28/50/144/430MHz)紧凑地装在一起的移动天线.
2.144/430MHz不要调整就可使用,HF波段和解0MHz段,通过改变构件长度来调整SWR.
*零件构成
请检查零件是否齐全(零件名单略)
*组装方法(见说明书图略)
注意:
1.组装时拿住加感线圈处不要拧得太紧,这样会使线圈损坏.
2.安装各频率段的调整用构件时注意各件长度.同时垂直看各段构件要成十字型.
*调整方法:
1.确认144MHz/430MHz波段的SWR
7MHz波段的加感线圈不装上则21/28/50/MHz波段的SWR不下降.
2.调整7/21/28/50波段SWR.
用改变安装在各个加感线圈前端的调整构件的长度来调节.
3.无论从哪个加感线圈开始调整都没关系.
*新的天线共振频率都低于业余波段的频率,可用各频率的调整构件来调整,但有时可能要切断构件.
*调整要点:
1.松开螺丝,拔出调整用构件.
2.可不用附属的调整构件,最好用1mm-1.5mm的铜线代替按予先确定好的原构件长度来剪短铜线去测定SWR,
这样在短时间内既可正确调整.
*调整构件的频率变化:
7MHz 1cm附近约40KHz
* 14MHz 1cm附近约190KHz
21MHz 1cm附近约290KHz
28MHz 1cm附近约460KHz
*调整时应注意
1.发射时不要用手触及天线,防触电.
2.HV7CX不会因HF的天线安装场所而改变SWR,一定要在实际使用状态下调整。
3。要在周围无障碍物和电线，在不防碍车辆和行人的地方调整。
中星九号直播卫星天线的对比和选择
2010-11-29 11:07:00 DVBCN数字电视中文网 人气(144 ) 作者： 来源: 网络来源
随着国家对“村村通”工程的不断投入，越来越多的老百姓能够通过卫星电视这一传输方式，看到清晰的电视节目和听到更多的广播节目。同时，“村村通”工程的投入和实施也使得卫星通信越来越贴近人们的生活，大家通过收看卫星电视认识、了解并使用了卫星接收设备。那么在什么样的环境下选择什么样的接收设备，才能收到较好的电视节目质最呢?本文结合卫星电视接收的基本理论对中星9号直播卫星使用的接收天线进行分析和整理，提出用户在选择接收天线时需要注意的要点。
目前接收中星九号直播卫星Ku波段信号的天线主要有两大类，一是平板天线；二是偏馈天线。二者在接收直播卫星电视信号时均具备重量轻、体积小、占用空间少、安装使用方便等优势。但在接收方式、组织结构、工作原理、适应环境及接收效果等方面存在着差异，那么用户该如何结合自己的实际情况，选择适合的天线呢？
两种天线的对比
1、接收方式
偏馈天线属于反射式抛物面天线，是采用电磁波一次反射式的接收天线，反射面是起反射作用的。平板天线也叫平面天线，相对于抛物面天线而言，因其天线面是平面而命名，它直接使用天线面接收电磁波。二者在接收方式上有本质的不同。
2、组织结构及工作原理
平板天线在组织结构和制作工艺上要比偏馈天线稍微复杂些，因此其成本价格也略比偏馈天线高些。平板天线有缝隙式平板天线和振子式平板天线两类，均属于阵列式天线。以缝隙式平板天线为例，缝隙式平板天线除去塑料外壳之后，其内部由三层金属板构成，最上一层称为缝隙辐射层，第二层是传导层，第三层与第二层传导层共同构成了波导的传输馈电电路，成为波导传输层。与偏馈天线不同，专用于接收中星九号直播卫星的平板天线具有能处理Ku波段信号的内置高频头，也就是说，高频头与平板天线集成在一起，且没有馈源。偏馈天线的接收系统是由反射面、馈源和高频头组成。其中反射面是由金属材质构成的旋转抛物面的一部分，馈源高频头所在的相位中心是抛物面的焦点。
京信天线资料
天线产品单页资料（电信集采版）说明：本册为中国电信集采类产品单页资料，并仅限用于电信客户的集采产品订货。
主要根据《中国电信基站天线及室分天线集采》制定。
天馈事业部天线国内市场部10月目录一、全向天线1型号：OOA-360V11A1二、定向单极化天线2型号：ODP-065V17A2型号：ODP-065V18A3型号：ODP-090V17A4三、定向双极化天线5型号：ODP-032R18A5型号：ODP-032R21A6型号：ODP-065R15A7型号：ODP-065R17A8型号：ODP-065R18A9型号：ODP-090R17A10四、双极化电调天线11型号：ODV-032R18A11型号：ODV-032R20A12型号：ODV-065R15A13型号：ODV-065R17A14型号：ODV-065R18A15型号：ODV-090R17A16天线产品技术单页一、全向天线型号：OOA-360V11A产品描述：CDMA800/360°11dBi全向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）11±1极化方式垂直极化水平面波瓣宽度（°）360垂直面波瓣宽度（°）6.5±2方向图不圆度（dB）±1电下倾角(°)3下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）3510×Ф52重量（Kg）12.5接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面二、定向单极化天线型号：ODP-065V17A产品描述：CDMA800/65°17dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）17±1极化方式垂直极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2前后比（dB）≥28第一上旁瓣抑制（dB）≤-15下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107电下倾角(°)0阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1935×265×141重量（Kg）11机械倾角（°）0-12接头类型7/16Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面型号：ODP-065V18A产品描述：CDMA800/65°18dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1极化方式垂直极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2前后比（dB）≥28第一上旁瓣抑制（dB）≤-15下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107电下倾角（°）0/3阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）16.0机械倾角（°）0-8接头类型7/16Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面16型号：ODP-090V17A产品描述：CDMA800/90°17dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16.5±1极化方式垂直极化水平面波瓣宽度（°）90±8垂直面波瓣宽度（°）7±2第一上旁瓣抑制(dB)≤-15前后比（dB）≥25下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）15机械倾角(°)0-8接头类型7/16Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面三、定向双极化天线型号：ODP-032R18A描述：CDMA800/32°18dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）14±2前后比（dB）≥30第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1315×552×141重量（Kg）20机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-032R21A描述：CDMA800/32°21dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）20±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）7±2前后比（dB）≥30第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×552×141重量（Kg）37.5机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-065R15A描述：CDMA800/65°15dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）15±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）14±2前后比（dB）≥25第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1315×265×141重量（Kg）9.5机械倾角(°)0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-065R17A描述：CDMA800/65°17dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）17±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2前后比（dB）≥25第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1935×265×141重量（Kg）13.8机械倾角(°)0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-065R18A描述：CDMA800/65°18dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2前后比（dB）≥25第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）18.5机械倾角(°)0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-090R17A描述：CDMA800/90°17dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16.5±1极化方式±45°交叉极化水平面波瓣宽度（°）90±8垂直面波瓣宽度（°）7±2前后比（dB）≥23第一上旁瓣抑制(dB)≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）31.5机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面四、双极化电调天线型号：ODV-032R18A产品描述：CDMA800/32°18dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）17.5±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）14±2前后比（dB）≥30第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-13阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1415×560×143重量（Kg）30机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-032R20A产品描述：CDMA800/32°20dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）19.5±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）7±2前后比（dB）≥30第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-10阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1975×560×143重量（Kg）41机械倾角（°）0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-065R15A产品描述：CDMA800/65°15dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）14.5±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）14±2前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-14阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1415×265×141重量（Kg）12.5机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-065R17A产品描述：CDMA800/65°17dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）16.5±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-10阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）2095×265×141重量（Kg）17.8机械倾角（°）0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-065R18A产品描述：CDMA800/65°18dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）17.5±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2前后比（dB）≥25第一上旁瓣抑制（dB）
