起重机订货规格书

中联牌ZLJ5550JQZ150V汽车起重机技术规格书QY150V633/27Z长沙中联重工科技发展股份有限公司中联牌ZLJ5550JQZ150V汽车起重机技术规格书QY150V633/27Z 1.产品特点中联牌ZLJ5550JQZ150V汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。

该产品是机电液系统高度集中的高科技产品。

它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。

该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。

该产品不适合于电磁波较强的地区。

该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机，采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，三桥驱动，四桥转向。

采用了最新的带负载反馈电液比例换向阀及多联柱塞变量泵, 开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。

具有操作轻便、灵活，工作平稳可靠，无级调速等特点。

在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。

配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。

2.整机规格2.1产品型号汽车行业型号： ZLJ5550JQZ150V工程行业型号： QY150V产品特征号： QY150V63312.2 主要技术参数2.4 行驶状态外形尺寸图（尺寸单位：mm）193.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂，由进口WELDOX 960E的高强度结构钢焊接而成。

起重性能强大。

主臂头部滑轮组基本倍率为14，最大倍率为18（增加两个附加滑轮）；主臂采用14倍率作业时最大起重量为110吨，采用18倍率作业时最大起重量为150吨。

起重设备（电动葫芦）技术规格书编制：审核：批准：×年×月×日一、总则1.1项目概述1.1.1本技术规格书适用XXX装置电动葫芦招标采购工作。

1.1.2本技术规格书提出了该设备的设计、制造、检验、包装、运输和安装指导、监督和性能试验等方面的技术要求。

1.1.3本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务；对国家有关安全、环保等强制性标准，必须满足其要求。

1.1.4在签定合同后，采购方仍保留对本技术规格书的技术规范提出补充要求和修改的权力，合理的要求供货方应给予配合。

1.2项目描述及要求1.2.1 XXX装置需采购电动葫芦X台，以满足现场生产需要和检维修作业需求。

1.2.2本技术规格书提出的是最低的设计、制造、供货、检验和验收等方面的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范的条文；制造单位应按本技术规格书要求和行业规范，重新设计完整的设备图纸及零部件图纸，编制制造方案,选择合适材质及核算性能、载荷,保证设备制造质量满足我厂正常生产使用的要求。

1.2.3卖方对整套设施负有全责，包括分包或采购的产品。

1.2.4卖方须执行本技术规格书所列标准，有矛盾时按较高标准执行；卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。

1.2.5设备采用的专利涉及到的全部费用均被认为已包含在设备总价中，卖方应保证买方不承担有关设备专利的一切责任。

1.2.6卖方应提供高质量的设备，这些设备应是成熟可靠、技术先进的产品。

1.2.7在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。

1.2.8本技术规格书为订货合同的附件，与合同正文具有同等效力。

1.3设计依据1.4项目功能二．技术要求2.1相关标准规范GB3811－08 起重机设计规范GB6067－85 起重机安全规程GB/T1306-94 电动单梁起重机JB4315－86 起重机电控设备GBJ232-88 电气装置安装工程施工及验收规范GB700 碳素结构钢GB50278-98 起重设备安装工程施工及验收规范GB19-90 包装、储备图示标志ZBJ19010-88 起重机减速器GB6164.3-85 起重机橡胶缓冲器GB5117-85 碳钢焊条GB5118-85 低合金钢焊条GB700-88 碳素钢埋弧焊用焊条用焊剂GB5293-85 焊接钢丝GB1300-77 低合金结构钢GB4628 车轮以上标准以最新版本规定为准,且不仅限于以上标准。

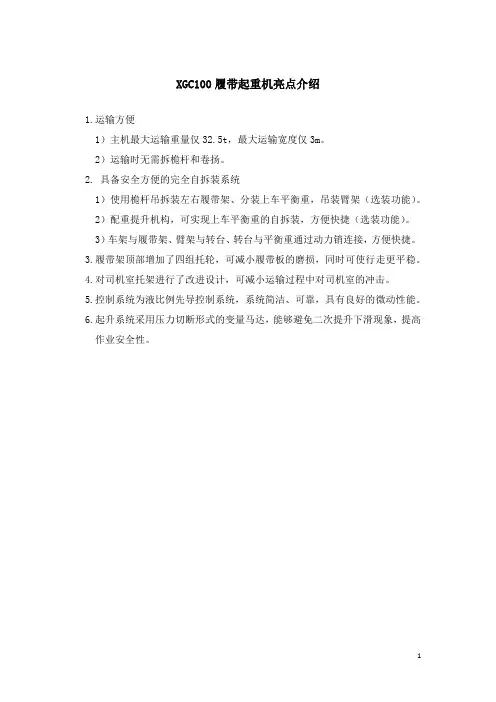

XGC100履带起重机亮点介绍1.运输方便1）主机最大运输重量仅32.5t，最大运输宽度仅3m。

2）运输时无需拆桅杆和卷扬。

2. 具备安全方便的完全自拆装系统1）使用桅杆吊拆装左右履带架、分装上车平衡重，吊装臂架（选装功能）。

2）配重提升机构，可实现上车平衡重的自拆装，方便快捷（选装功能）。

3）车架与履带架、臂架与转台、转台与平衡重通过动力销连接，方便快捷。

3.履带架顶部增加了四组托轮，可减小履带板的磨损，同时可使行走更平稳。

4.对司机室托架进行了改进设计，可减小运输过程中对司机室的冲击。

5.控制系统为液比例先导控制系统，系统简洁、可靠，具有良好的微动性能。

6.起升系统采用压力切断形式的变量马达，能够避免二次提升下滑现象，提高作业安全性。

XGC100履带起重机技术规格履带起重机型号XGC100最大额定起重量：100t最大起重力矩：576t.m一、产品的部件和系统描述一）上车部分1、臂架组合方式主臂长度19～73米，最大起重量100吨。

由1节9米主臂底节臂、2节3米主臂中间节、2节6米主臂中间节、3节12米主臂中间节、1节10米顶节臂组合而成。

每3米一个增减长度。

固定副臂，主臂长31～64m范围内可安装固定副臂进行作业，长度13～25米。

由1节6米节底节臂、1节7米顶节臂，2节6米中间节组合而成。

中间节可以任意组合，每6米为一个增减长度。

a)主臂 b)主臂+固定副臂2、转台转台采用高强度钢板焊接而成，整体结构型式采用大箱形框架式等强度梁结构，两侧工字形主立板用箱形梁左右联接。

该结构的优点为整体抗弯、抗扭能力强，稳定性好，转台内空间较大，有利于保养及维护。

3、桅杆桅杆为箱形双肢结构,具有良好的整体稳定性。

桅杆上安装有辅助拆装油缸（选装件），用于主臂底节臂、中央平衡重及履带架自拆装，也可用于其它辅助吊装。

4、机构组成机构配置与用途见下表：5. 起升机构主副起升机构采用内藏式减速机，独立驱动，双泵合流供油，主起升机构采用高强度螺栓安装在转台上，副起升机构通过销轴安装于主臂底节臂上，以减轻主机运输重量。

QAY500中联技术规格书(国三)中联牌ZLJ5961JQZ500全地面起重机技术规格书QAY500/27长沙中联重工科技发展股份有限公司QAY500全地面起重机技术规格书QAY500/27 1.产品特点QAY500全地面起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。

该产品是机电液系统高度集中的高科技产品。

它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。

该产品适用于风电、化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。

该产品不适合于电磁波较强的地区。

该产品是一种全回转、伸缩动臂式、电液比例控制的全地面起重机。

采用本公司自制的全驾八桥专用全地面底盘，视野宽广，装饰豪华舒适。

采用了最新的电液比例换向阀及多联柱塞变量泵，开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双手柄操纵，能实现起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。

具有操作轻便、灵活，工作平稳可靠，无级调速等特点。

在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。

配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。

2.主要技术参数2.1 主要技术参数表2.2 主要部件配置2.3 部分起重量表（单位：吨）A、主臂起重量表注：阴影部分需使用附加装置B、超起主臂起重量表3.技术规格3.1 吊臂•7节吊臂，具有卓越的起升高度。

•进口钢板制造，截面采用目前优化程度最好的椭圆形，具有超强的起吊能力，出众的局部稳定性，出色的抗弯能力。

•正常行驶时，随车只带部分主臂，其余主臂平时随拖车运输，工作时可在其它吊车协助下迅速拆装；•短距行驶可带全部七节臂。

3.2 副臂•由多节桁架标准节臂和桁架变截面臂组成，分为固定副臂和塔式副臂。
