ABB ACS550变频器参数设置案例

ABB ACS550变频器参数设置案例

控制目标：ACS550变频器带动11kw电机，通过profibus总线通讯连接PLC，实现DCS远程起动、停止，以频率控制的方式控制电机转速。

变频器型号：ACS550-01-072A-4

序号 代码 名称 设定值 设定值代表的意义 备注

电机起动数据（变频器设定常用的电机参数）

1 9901 语言选择 0 操作面板语言选择为英文 分为A型控制盘和D型控制盘，D型可选择中文

2 9902 宏参数 1 ABB标准宏

3 9904 电机控制模式 3 标量频率控制模式（标量速度）

4 9905 电机额定电压 380 电机额定电压为380V

5 9906 电机额定电流 22.6 电机额定电流为22.6A

6 9907 电机额定频率 50HZ 电机额定功率50HZ

7 9908 电机额定转速 1460 电机额定转速为1460r/min

8 9909 电机额定功率 11kw 电机额定功率为11KW

9 9910 电机辨识运行 0 关闭 “1”为开启

10 9915 电机功率因素 ／ 未设置

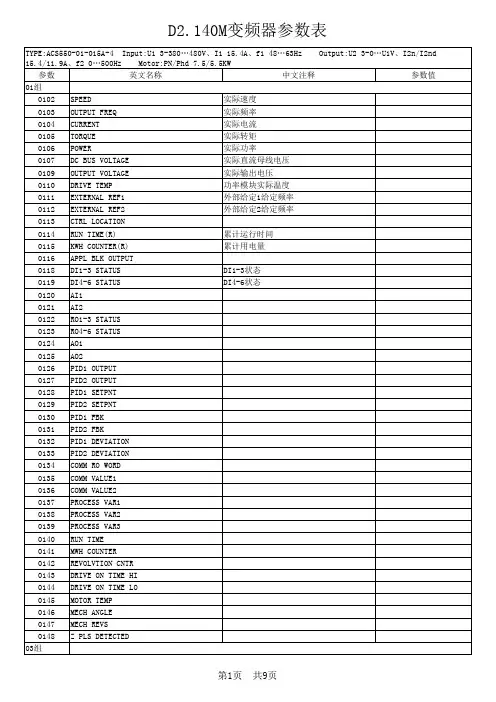

电机运行数据：这组参数包括了变频器装置的运行数据，包括实际信号。实际信号值由变频器装置测量或通过计算获得，且不能由用户设置。

现场总线实际信号：这组参数监控现场总线通讯，包括总线控制、总线状态、总线故障、总线报警。

故障记录：这组参数存储了变频器最近报告的故障记录。

指令输入型参数

11 1001 接线端功能设定，外部1命令 10 通讯起停和方向信号来自现场总线控制字 设定起、停和方向

12 1002 接线端功能设定，外部2命令 0 没有外部命令源控制起、停和方向 设定起、停和方向

13 1003 电机转向设定 1 正转

14 1004 点动选择 ／ 未设置

给定选择

15 1101 控制盘给定选择 1 频率给定对应对9904=3（标量频率）

16 1102 外部1/外部2选择 8 串行通信命令字选择

17 1103 给定值1选择（模拟量设定） 8 给定值来自串行通讯

18 1104 模拟量给定最小值 10 最小的模拟输入信号对 序号 代码 名称 设定值 设定值代表的意义 备注

应的给定值为10HZ。

19 1105 模拟量给定最大值 50 最小的模拟输入信号对应的给定值为50HZ。

20 1106 给定值2选择（模拟量设定） 2 给定来自AI2。

21 1107 模拟量给定最小值 0.0% 最小的模拟输入信号对应的给定值为0.0%

22 1108 模拟量给定最大值 100% 最小的模拟输入信号对应的给定值为100.0%

恒速运行

23 1201 恒速选择，即设定速度 0 未选择（恒速功能无效）

24 1202

……

1208 恒速1至恒速7 5，10

15，20

25，40

50HZ 恒速

25 1209 定时模式选择 2 恒速1／2／3／4

模拟输入

26 1301 模拟量AL1低限 0.0% 设置AI1 的低限为0.0%。

27 1302 模拟量AL1高限 100% 设置AI1 的高限为100.0%。

28 1303 模拟量AL1滤波时间 0.1s 定义AI1 滤波时间为常数0.1s。

29 1304 模拟量AL2低限 0.0% 设置AI2的低限为0.0%。

30 1305 模拟量AL2高限 100% 设置AI2 的高限为100.0%。

31 1306 模拟量AL2滤波时间 0.1s 定义AI2滤波时间为常数0.1s。

继电器输出

32 1401 继电器输出1 1 准备（变频器准备就绪）

33 1402 继电器输出2 2 运行

34 1403 继电器输出3 3 设备正常时吸合，故障时分断。

35 1404 继电器1闭合延时 0.0s 继电器1 闭合延时为0.0S。

36 1405 继电器1断开延时 0.0s 继电器1 断开延时为0.0S。

37 1406 继电器2闭合延时 0.0s 继电器2 闭合延时为0.0S。

38 1407 继电器2断开延时 0.0s 继电器2 断开延时为0.0S。

模拟输出

39 1501 设定AO1值 103 AO1赋值，99~178之间，缺省值为103 序号 代码 名称 设定值 设定值代表的意义 备注

40 1502 AO1最小量程 0.0HZ AO1最小量程0.0HZ

41 1503 AO1最大量程 50 HZ AO1最大量程50 HZ

42 1504 AO1最小值 0.0mA AO1最小值0.0mA

43 1505 AO1最大值 20mA AO1最大值20mA

44 1506 AO1滤波时间 0.1s AO1滤波时间缺省值为0.1s

45 1507 设定AO2值 104 AO2赋值，99~178之间，

46 1508 AO2最小量程 0.0A AO2最小量程0.0A

47 1509 AO2最大量程 59.0A AO2最大量程59.0 A

48 1510 AO2最小值 0.0mA AO2最小值0.0mA

49 1511 AO2最大值 20mA AO2最大值20mA

50 1512 AO2滤波时间 0.1s AO2滤波时间缺省值为0.1s

系统控制

51 1601 运行允许 0 未选择

52 1602 参数锁定 1 打开（允许通过控制盘修改参数值）

53 1603 密码 0 未设置

54 1604 故障复位选择 8 定义现场总线作为复位信号

55 1605 用户参数切换 0 未选择（定义控制盘为改变用户参数组的唯一控制方式）

56 1606 本地锁定 0 未选择（不锁定）

57 1607 参数存储 0 完成

58 1608 起动允许1 0 未选择（变频器不需要连接任何外部起动允许信号就可以启动） 起动允许1的信号源

59 1609 启动允许2 0 未选择

60 1610 显示报警 0 否（报警信息被禁止）

61 1611 参数观察 ／ 未设置

限幅

62 2001 最小转速 0 最小转速为0 r/min

63 2002 最大转速 1460 最小转速为1460r/min

64 2003 最大电流 300A 最大电流300A

65 2005 过压调节器 1 允许（过压调节器工作）

66 2006 欠压调节器 1 允许时间（最大工作时间限制为500ms）

67 2007 最小频率 -50HZ 最小频率-50HZ

68 2008 最大频率 50HZ 最大频率-50HZ

69 2013 最小转矩选择 0 缺省值为0

70 2014 最大转矩选择 0 缺省值为0 序号 代码 名称 设定值 设定值代表的意义 备注

71 2015 最小转矩1 -300% 缺省值为-300%

72 2016 最小转矩2 -300% 缺省值为-300%

73 2017 最大转矩1 300% 缺省值为300%

74 2018 最大转矩2 300% 缺省值为300%

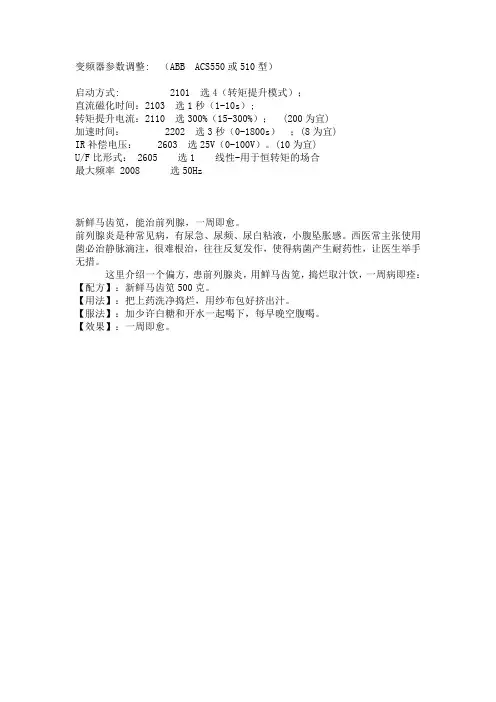

起动/停止

75 2101 起动功能 1 自动起动

76 2102 停车功能 1 自由停车

77 2103 直流磁化时间 0.30s

78 2104 直流抱闸控制 0 未选择

79 2105 直流抱闸速度 5rpm

80 2106 直流电流给定 30%

81 2107 直流制动时间 0.0s

82 2108 禁止起动 0 关闭（禁止起动无效）

83 2109 急停选择 0 未选择（不通过数字输入口启用急停功能）

84 2110 转矩提升电流 100%

85 2112 零速延时 ／

86 2113 起动延时 ／

加速/减速

87 2201 加减速曲线选择 5 定义数字输入口D15为积分曲线选择

88 2202 加速时间1 5.0s

89 2203 减速时间1 5.0s

转矩控制

90 2401 转矩上升时间 3.0s

91 2402 转矩下降时间 2.5s

外部通讯模块

92 5101 总线适配器类型 0001hex PROFIBUS-DP

编码器

93 5001 脉冲数 1024

94 5002 编码器使能 0 禁止

95 5003 编码器故障 1 故障（变频器终止运行，并报告编码器错误故障）

96 5010 零脉冲使能 0 禁止

97 5011 位置复位 0 禁止

电机温度

98 3501 传感器类型 0 未使用

99 3502 输入选择 1 AL1-PT100和PTC

100 3503 报警极限 0 不激活

101 3504 故障极限 0 不激活

控制盘显示

102 3401 信号1参数 137 选择第一个需要显示在控 序号 代码 名称 设定值 设定值代表的意义 备注

制盘上的参数

103 3402 信号1最小值 0.0HZ 3404=9时，此参数无效

104 3403 信号1最大值 0.0HZ 3404=9时，此参数无效

105 3404 输出1格式 9 直接（小数点位置和单位直接源自测量信号）

106 3405 输出1单位 3 HZ

107 3406 输出1最小值 0.0HZ 3404=9时，此参数无效

108 3407 输出1最大值 0.0HZ 3404=9时，此参数无效

109 3408 信号2参数 104 选择第二个需要显示在控制盘上的参数 同信号1，需设定格式、单位和极值 110 3415 信号3参数 105

故障功能

111 3001 AI故障 0 未选择（不动作）

112 3002 控制盘丢失 1 故障（发出故障信号，同时惯性停车）

113 3003 外部故障1 0 没有外部故障信号

114 3004 外部故障2 0 没有外部故障信号

115 3005 电机过热保护 1 故障（当电机温度达到90℃时，发出报警信号，达到110℃时，发出故障信号）

116 3006 电机升温时间 260s

117 3007 电机负载曲线 100%

118 3008 零速负载 70%

119 3009 负载折点 35HZ

120 3010 堵转功能 1 故障（变频器运行在堵转范围内超过参数3012所设定时间，发出故障信号，并惯性停车）

121 3011 堵转频率 25HZ

122 3012 堵转时间 10s

123 3017 接地故障 1 允许

124 3018 通讯故障功能 0 未选择

125 3019 通讯故障时间 3.0s

126 3021 AL1故障极限 0.0%

127 3022 AL2故障极限 0.0%

128 3023 接线故障 1 允许
