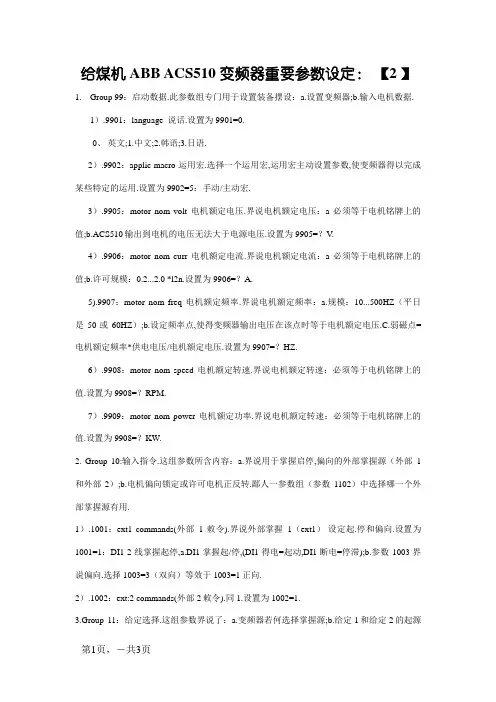

给煤机ABB ACS510 变频器重要参数设定：【2 】1.Group 99：启动数据.此参数组专门用于设置装备摆设：a.设置变频器;b.输入电机数据.1）.9901：language 说话.设置为9901=0.0、英文;1.中文;2.韩语;3.日语.2）.9902：applic macro 运用宏.选择一个运用宏,运用宏主动设置参数,使变频器得以完成某些特定的运用.设置为9902=5：手动/主动宏.3）.9905：motor nom volt 电机额定电压.界说电机额定电压：a必须等于电机铭牌上的值;b.ACS510输出到电机的电压无法大于电源电压.设置为9905=？V.4）.9906：motor nom curr 电机额定电流.界说电机额定电流：a必须等于电机铭牌上的值;b.许可规模：0.2...2.0 *l2n.设置为9906=？A.5).9907：motor nom freq 电机额定频率.界说电机额定频率：a.规模：10...500HZ（平日是50或60HZ）;b.设定频率点,使得变频器输出电压在该点时等于电机额定电压.C.弱磁点=电机额定频率*供电电压/电机额定电压.设置为9907=？HZ.6）.9908：motor nom speed 电机额定转速.界说电机额定转速：必须等于电机铭牌上的值.设置为9908=？RPM.7）.9909：motor nom power 电机额定功率.界说电机额定转速：必须等于电机铭牌上的值.设置为9908=？KW.2. Group 10:输入指令.这组参数所含内容：a.界说用于掌握启停,偏向的外部掌握源（外部1和外部2）;b.电机偏向锁定或许可电机正反转.鄙人一参数组（参数1102）中选择哪一个外部掌握源有用.1）.1001：ext1 commands(外部1敕令).界说外部掌握1（ext1）-设定起.停和偏向.设置为1001=1：DI1-2-线掌握起停,a.DI1掌握起/停,(DI1得电=起动,DI1断电=停滞);b.参数1003界说偏向.选择1003=3（双向）等效于1003=1正向.2）.1002：ext:2 commands(外部2敕令).同1.设置为1002=1.3.Group 11：给定选择.这组参数界说了：a.变频器若何选择掌握源;b.给定1和给定2的起源性质.1）.1101：keypad ref sel 掌握盘给定选择.在本地方法下,选择掌握盘给定方法：a.1=ref1(HZ)-频率给定(HZ);b.2=ref2(%)-给定(%).设置为1101=1.2）.1102：ext1/ext2 sel(外部1 和外部2选择).设置为1102=3.3）.1103：ref1 select(给定值1选择).设置为1103=2：AI2-给定来自AI2.4）.1106：ref:2 select(给定值2选择).设置为1106=2：AI2-给定来自AI2.5）.1107：ref2 min(给定2最小值).设定外部给定2最小值：最小的模仿输入旌旗灯号对应的给定值,以%为单位;参数1301 minimum AI1(AI1低限)或1304 minimumAI2(AI2低限)设定最小的模仿输入旌旗灯号;这个参数设定了最小的频率给定;此参数以百分比的情势表示：最大频率.最大进程给定量.额定转矩.设置为1107=0.4.Group 13：模仿输入.这组参数界说了模仿输入的限幅值和滤波时光.1）.1301：minimum AI1(AI1低限).设置AI1的低限.设置为1301=20%：盘算低限（4mA）作为高限（20mA）的百分比=4mA/20mA*100%=20%.2).1304：minimum AI2(AI2低限).设置为1304=20%.5.Group 14：继电器输出.这组参数界说了每个输出继电器动作的前提.1）.1403：relay output(继电器输出3).设置为1403=5：=ALARM-有报警旌旗灯号时继电器动作.6.Group 15：模仿输出.1）.1504：minimum Ao1(Ao1最小值).设置为1504=4mA.2）.1510：minimum Ao2(Ao2最小值).设置为1510=4mA.6.Group 16：体系掌握.界说了系列体系掌握参数,如锁定.复位和使能掌握等.1）.1601：run enable(运行许可).选择许可运行旌旗灯号源.设置为1601=1：界说DI1作为运行许可旌旗灯号.a:只有DI1得电,变频器才许可运行.b:假如旌旗灯号电压降低,DI1旌旗灯号丧掉,变频器将自由泊车直到再次接到许可旌旗灯号时,才可能从新起动.7.Group 21：起动/停滞.界说了电机起动和停滞的方法.1）.2101：start function (起动功效).设置为2101=4:torq boost(转矩晋升)-选择主动转矩晋升模式.在须要很大的起动转矩时,该功效异常必要;转矩晋升只消失与起动阶段,当输出频率>20HZ或现实值与给定值相等时,转矩晋升会主动消掉;初始阶段经由过程直流电流在励磁时光（由参数2103决议）内磁化电机.。
ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入 / 输出端口功能简述：1-SCR：屏蔽地；2-AI1 ：模拟量输入 1，由微机板提供0-5V 信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置 10V电源的正极，与模拟量地形成回路；5-AI2 ：模拟量输入 2，由变频器提供0-10V 电源，远传压力表提供0-5V 信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出 1，提供变频器运行频率，0-20mA输出。
8-AO2：模拟量输出 2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置 24V 电源的正极；11-GND：内置 24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1 ：开关量输入 1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2 ：开关量输入 2，微机自动 / 手动 PID 控制方式切换，闭合为手动PID 控制；15-DI3 ：开关量输入 3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4 ：开关量输入 4，此地不用；17-DI5 ：开关量输入 5，此地不用；18-DI6 ：开关量输入 6，手动 PID 控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1 的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1 的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1 的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2 的公共端，此地不用；23-RO2A：变频器输出继电器2 的常闭点，此地不用；24-RO2B：变频器输出继电器2 的常开点，此地不用；25-RO2C：变频器输出继电器3 的公共端，此地不用；26-RO2A：变频器输出继电器3 的常闭点，此地不用；27-RO2B：变频器输出继电器3 的常开点，此地不用；三、参数表：参数代码中文名称1603解锁密码1602参数锁定9902应用宏9905电机额定电压9906电机额定电流9907电机额定频率9908电机额定转速9909电机额定功率1201恒速选择1302AI1 上限1305AI2 上限1401变频器报警1601运行允许1604故障复位选择2007最低频率2202加速时间2203减速时间2601允许磁通最优化2606开关频率2609噪音过滤4001增益4002积分时间4010给定值选择4011内部给定值1607参数存储1602参数锁定其他参数暂时采用默认值，详见设定值说明358输入 358 后允许修改1602 一次16PID 控制宏380V根据电机铭牌设定50HZ根据电机铭牌设定根据电机铭牌设定0未选择5050HZ100100%4故障时报警允许变频器运行，不需要任何外部信号3DI3 口有输入则变频器复位根据客户要求设定根据变频器功率设定根据变频器功率设定0禁止88KHZ1允许1～3越大调节幅度越大5～7越大调节速度越慢19内部给定，给定值是恒定的根据客户要求设定见参数调整方法中公式1ABB变频器《 ACS510-01 用户手册》。

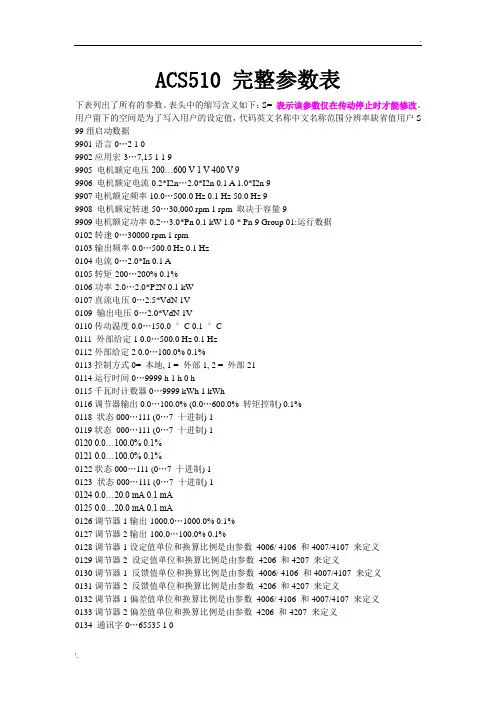

ACS510 完整参数表下表列出了所有的参数。
表头中的缩写含义如下：S= 表示该参数仅在传动停止时才能修改。
用户留下的空间是为了写入用户的设定值，代码英文名称中文名称范围分辨率缺省值用户S 99组启动数据9901语言0…2 1 09902应用宏-3…7,15 1 1 99905 电机额定电压200…600 V 1 V 400 V 99906 电机额定电流0.2*I2n…2.0*I2n 0.1 A 1.0*I2n 99907电机额定频率10.0…500.0 Hz 0.1 Hz 50.0 Hz 99908 电机额定转速50…30,000 rpm 1 rpm 取决于容量99909电机额定功率0.2…3.0*Pn 0.1 kW 1.0 * Pn 9 Group 01:运行数据0102转速0…30000 rpm 1 rpm -0103输出频率0.0…500.0 Hz 0.1 Hz -0104电流0…2.0*In 0.1 A -0105转矩-200…200% 0.1% -0106功率-2.0…2.0*P2N 0.1 kW -0107直流电压0…2.5*VdN 1V -0109 输出电压0…2.0*VdN 1V -0110传动温度0.0…150.0 °C 0.1 °C -0111 外部给定1 0.0…500.0 Hz 0.1 Hz -0112外部给定2 0.0…100.0% 0.1% -0113控制方式0= 本地, 1 = 外部1, 2 = 外部21 -0114运行时间0…9999 h 1 h 0 h0115千瓦时计数器0…9999 kWh 1 kWh -0116调节器输出0.0…100.0% (0.0…600.0% 转矩控制) 0.1% -0118 状态000…111 (0…7 十进制) 1 -0119状态000…111 (0…7 十进制) 1 -0120 0.0…100.0% 0.1% -0121 0.0…100.0% 0.1% -0122状态000…111 (0…7 十进制) 1 -0123 状态000…111 (0…7 十进制) 1 -0124 0.0…20.0 mA 0.1 mA -0125 0.0…20.0 mA 0.1 mA -0126调节器1输出-1000.0…1000.0% 0.1% -0127调节器2输出-100.0…100.0% 0.1% -0128调节器1设定值单位和换算比例是由参数4006/ 4106 和4007/4107 来定义0129调节器2 设定值单位和换算比例是由参数4206 和4207 来定义0130调节器1 反馈值单位和换算比例是由参数4006/ 4106 和4007/4107 来定义0131调节器2 反馈值单位和换算比例是由参数4206 和4207 来定义0132调节器1偏差值单位和换算比例是由参数4006/ 4106 和4007/4107 来定义0133调节器2偏差值单位和换算比例是由参数4206 和4207 来定义0134 通讯字0…65535 1 00135 通讯数据1 -32768…+32767 1 00136 通讯数据2 -32768…+32767 1 00137过程变量1 -10138过程变量2 -10139过程变量3 -10140运行时间0.00…499.99 kh 0.01 kh 0.00 kh0141兆瓦时计数器0…9999 MWh 1 MWh -0142 旋转计数器0…65535 1 00143通电时间（日）天1 天00144通电时间（滴答）hh.mm.ss 1 = 2s 00145 电机温度-10...200 °C/ 0...5000 Ohm / 0…11 0 0146…未使用。
A B B A C S510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。
8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。
1. Group 99 :启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1 ）、 9901 ： language 语言。
设置为 9901=0。
0、英文； 1 、中文； 2、韩语； 3、日语。
2）、 9902： applic macro 应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为 9902=5：手动 / 自动宏。
3）、 9905： motor nom volt 电机额定电压。
定义电机额定电压： a 必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=? V。
4）、 9906： motor nom curr 电机额定电流。
定义电机额定电流： a 必须等于电机铭牌上的值；b、允许范围：…*1加。
设置为9906=？ A。
5）、9907 : motor nom freq 电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ ； b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？ HZ。
6）、 9908： motor nom speed 电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为 9908=？ RPM。
7）、 9909： motor nom power 电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为 9908=？ KW。
2. Group 10:输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）； b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1 ）、1001: ext1 comma nds外部1命令）。
定义外部控制 1 （ ext1）-设定起、停和方向。
设置为 1001=1： DI1-2- 线控制起停， a、 DI1 控制起/停,（ DI1 得电=起动， DI1 断电=停止）； b、参数1003定义方向。
ACS510 完整参数表下表列出了所有的参数。
表头中的缩写含义如下：•S=表示该参数仅在传动停止时才能修改。
•用户=留下的空间是为了写入用户的设定值代码英文名称中文名称范围分辨率缺省值用户S Group 99: 启动数据9901LANGUAGE语言0 (310)9902APPLIC MACRO应用宏-3…7,15119 9905MOTOR NOM VOLT电机额定电压200…600V1V400V 9 9906MOTOR NOM CURR电机额定电流0.2*I2n…2.0*I2n0.1A 1.0*I2n9 9907MOTOR NOM FREQ电机额定频率10.0…500.0Hz0.1Hz50.0Hz 9 9908MOTOR NOM电机额定转速50…30,000rpm1rpm取决于容量9 SPEED电机额定功率0.2…3.0*P n 0.1kW 1.0 * P n9 9909MOTOR NOMPOWER9915MOTOR COSPHI电机功率因数0 =辨识，0.01…0.970.0109 Group 01: 运行数据0101SPEED & DIR转速和方向-30000…30000rpm1rpm-0102SPEED转速0…30000rpm1rpm-0103OUTPUT FREQ输出频率0.0…500.0Hz0.1Hz-0104CURRENT电流0…2.0*I n0.1A-0105TORQUE转矩-200…200%0.1%-0106POWER功率-2.0…2.0*P2N0.1kW-0107DC BUS VOLTAGE直流电压0…2.5*V dN1V-0109OUTPUT VOLTAGE输出电压0…2.0*V dN1V-0110DRIVE TEMP传动温度0.0…150.0°C0.1°C-0111EXTERNAL REF 1外部给定10.0…500.0Hz0.1Hz-0112EXTERNAL REF 2外部给定20.0…100.0%0.1%-0113CTRL LOCATION控制方式0=本地, 1=外部1, 2=外部21-0114RUN TIME (R)运行时间0…9999 h1h0 h0115KWH COUNTER (R)千瓦时计数器0…9999 kWh1kWh-0.1%-0116APPL BLK OUTPUT调节器输出0.0…100.0%(0.0…600.0% 转矩控制)0118DI 1-3 STATUS DI 1-3 状态000…111 (0…7 十进制)1-0119DI 4-6 STATUS DI 4-6 状态 000…111 (0…7 十进制)1-0120AI1AI10.0…100.0%0.1%-0121AI2AI20.0…100.0%0.1%-0122RO 1-3 STATUS RO 1-3 状态000…111 (0…7 十进制)1-0123RO 4-6 STATUS RO 4-6 状态000…111 (0…7 十进制)1-0124AO1AO10.0…20.0mA0.1mA-0125AO2AO20.0…20.0mA0.1mA-0126PID 1 OUTPUT PID 1 输出-1000.0…1000.0%0.1%-0127PID 2 OUTPUT PID 2 输出-100.0…100.0%0.1%-代码英文名称中文名称范围分辨率缺省值用户S 0128PID 1 SETPNT PID 1 设定值单位和换算比例是由参数 4006/--4106 和4007/4107来定义0129PID 2 SETPNT PID 2 设定值单位和换算比例是由参数 4206和4207来定义--0130PID 1 FBK PID 1 反馈值单位和换算比例是由参数 4006/4106 和4007/4107来定义--0131PID 2 FBK PID 2 反馈值单位和换算比例是由参数 4206和4207来定义--0132PID 1 DEVIATION PID 1 偏差值单位和换算比例是由参数 4006/4106 和4007/4107来定义--0133PID 2 DEVIATION PID 2 偏差值单位和换算比例是由参数 4206和4207来定义0134COMM RO WORD通讯字0 (6553510)0135COMM VALUE 1通讯数据1-32768…+32767100136COMM VALUE 2通讯数据2-32768…+32767100137PROCESS VAR 1过程变量1-10138PROCESS VAR 2过程变量2-10139PROCESS VAR 3过程变量3-10140RUN TIME运行时间0.00…499.99 kh0.01 kh0.00 kh0141MWH COUNTER兆瓦时计数器0…9999MWh1MWh-0142REVOLUTION CNTR旋转计数器0…65535 Mrev 1 Mrev00143DRIVE ON TIME (HI)通电时间（日）0…65535 天 1 天0通电时间（滴答）hh.mm.ss 1 = 2s00144DRIVE ON TIME(LO)100145MOTOR TEMP电机温度-10...200 °C/ 0...5000 ohm /0 (1)未使用。

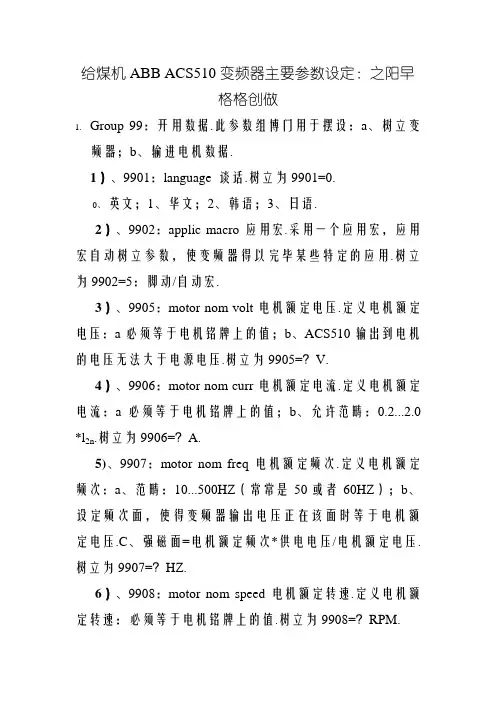

给煤机ABB ACS510 变频器主要参数设定：之阳早格格创做1.Group 99：开用数据.此参数组博门用于摆设：a、树立变频器；b、输进电机数据.1）、9901：language 谈话.树立为9901=0.0、英文；1、华文；2、韩语；3、日语.2）、9902：applic macro 应用宏.采用一个应用宏，应用宏自动树立参数，使变频器得以完毕某些特定的应用.树立为9902=5：脚动/自动宏.3）、9905：motor nom volt 电机额定电压.定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压.树立为9905=？V.4）、9906：motor nom curr 电机额定电流.定义电机额定电流：a必须等于电机铭牌上的值；b、允许范畴：0.2...2.0 *l2n.树立为9906=？A.5)、9907：motor nom freq 电机额定频次.定义电机额定频次：a、范畴：10...500HZ（常常是50或者60HZ）；b、设定频次面，使得变频器输出电压正在该面时等于电机额定电压.C、强磁面=电机额定频次*供电电压/电机额定电压.树立为9907=？HZ.6）、9908：motor nom speed 电机额定转速.定义电机额定转速：必须等于电机铭牌上的值.树立为9908=？RPM.7）、9909：motor nom power 电机额定功率.定义电机额定转速：必须等于电机铭牌上的值.树立为9908=？KW.2. Group 10:输进指令.那组参数所含真量：a、定义用于统造开停，目标的中部统造源（中部1战中部2）；b、电机目标锁定或者允许电机正反转.正在下一参数组（参数1102）中采用哪一个中部统造源灵验.1）、1001：ext1 commands(中部1下令).定义中部统造1（ext1）-设定起、停战目标.树立为1001=1：DI1-2-线统造起停，a、DI1统造起/停,(DI1得电=起动，DI1断电=停止)；b、参数1003定义目标.采用1003=3（单背）等效于1003=1正背.2）、1002：ext:2 commands(中部2下令).共 1.树立为1002=1.3.Group 11：给定采用.那组参数定义了：a、变频器怎么样采用统造源；b、给定1战给定2的根源本量.1）、1101：keypad ref sel 统造盘给定采用.正在当场合式下，采用统造盘给定办法：a、1=ref1(HZ)-频次给定(HZ)；b、2=ref2(%)-给定(%).树立为1101=1.2）、1102：ext1/ext2 sel(中部 1 战中部2采用).树立为1102=3.3）、1103：ref1 select(给定值1采用).树立为1103=2：AI2-给定去自AI2.4）、1106：ref:2 select(给定值2采用).树立为1106=2：AI2-给定去自AI2.5）、1107：ref2 min(给定2最小值).设定中部给定2最小值：最小的模拟输进旗号对于应的给定值，以%为单位；参数1301 minimum AI1(AI1矮限)或者1304 minimumAI2(AI2矮限)设定最小的模拟输进旗号；那个参数设定了最小的频次给定；此参数以百分比的形式表示：最大频次、最大历程给定量、额定转矩.树立为1107=0.4、Group 13：模拟输进.那组参数定义了模拟输进的限幅值战滤波时间.1）、1301：minimum AI1(AI1矮限).树立AI1的矮限.树立为1301=20%：估计矮限（4mA）动做下限（20mA）的百分比=4mA/20mA*100%=20%.2)、1304：minimum AI2(AI2矮限).树立为1304=20%.5、Group 14：继电器输出.那组参数定义了每个输出继电器动做的条件.1）、1403：relay output(继电器输出3).树立为1403=5：=ALARM-有报警旗号时继电器动做.6、Group 15：模拟输出.1）、1504：minimum Ao1(Ao1最小值).树立为1504=4mA. 2）、1510：minimum Ao2(Ao2最小值).树立为1510=4mA.6、Group 16：系统统造.定义了系列系统统造参数，如锁定、复位战使能统造等.1）、1601：run enable(运止允许).采用允许运止旗号源.树立为1601=1：定义DI1动做运止允许旗号.a:惟有DI1得电,变频器才允许运止.b:如果旗号电压下落，DI1旗号拾得，变频器将自由停车曲到再次交到允许旗号时，才大概沉新起动.7、Group 21：起动/停止.定义了电机起动战停止的办法. 1）、2101：start function (起动功能).树立为2101=4:torq boost(转矩提下)-采用自动转矩提下模式.正在需要很大的起动转矩时，该功能非常需要；转矩提下只存留取起动阶段，当输出频次>20HZ或者本量值取给定值相等时，转矩提下会自动消得；初初阶段通过曲流电流正在励磁时间（由参数2103决断）内磁化电机.。
ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。
8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。
给煤机ABB ACS510变频器主要参数设定：1.Group 99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1）、9901：language语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applicmacro应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motor nom volt电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motor nom curr电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许范围：0.2...2.0 *l2n。
设置为9906=？A。
5)、9907：motor nom freq电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motor nom speed电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motornompower电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2. Group 10：输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1 commands(外部1命令)。
定义外部控制1（ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,( DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
给煤机ABBACS510变频器主要参数设定：1.Group99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1）、9901：language语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applicmacro应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motornomvolt电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motornomcurr电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许X围：0.2...2.0*l2n。
设置为9906=？A。
5)、9907：motornomfreq电机额定频率。
定义电机额定频率：a、X围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motornomspeed电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motornompower电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2.Group10:输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1commands(外部1命令)。
定义外部控制1（ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,(DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
给煤机ABB ACS510变频器主要参数设定：1.Group 99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1）、9901：language语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applicmacro应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motor nom volt电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motor nom curr电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许范围：0.2...2.0 *l2n。
设置为9906=？A。
5)、9907：motor nom freq电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motor nom speed电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motornompower电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2. Group 10：输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1 commands(外部1命令)。
定义外部控制1（ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,( DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
ABB ACS550、ACS510变频器(modbus协议)参数设置一览表及设置步骤说明控制方式：IO端子后备+面板控制一、控制方式说明1、本用法采用两种方式控制变频器，分别I/O端子和操作面板（控制盘）；2、两种控制方式中操作面板具有最高优先级，即将操作面板切换到本地（LOC）方式时，I/O端子控制均不起作用；3、需使用I/O端子控制时，必须将操作面板切换为远程方式，此时控制站柜门上的后备操作器的手/自动状态（即变频器DI2的状态）决定变频器是采用I/O端子控制；二、控制方式切换说明1、后备I/O端子控制无法跟踪操作面板的启/停状态和给定频率，控制方式切换后变频器的启/停状态和输出频率将取决于新的控制方式；2、操作面板不能跟后备I/O端子控制的启/停状态，但手动跟踪启/停状态后能自动跟踪给定频率；三、设置说明1、恢复当前应用宏程序（99.02）的出厂设置ACS550/ACS510：无此功能，但可通过改变宏设置（99.02）并再改回的方法进行恢复，此外设置参数时可同时按下增减按钮以使当前参数恢复成默认值；四、参数表1、Group99：START-UP DATA（启动数据）ACS550 / ACS510：2、Group10：START/STOP/DIR（输入指令）ACS550 / ACS510：3、Group11：REFERENCE（给定选择）ACS550 / ACS510：ACS550 / ACS510：5、Group14：RELAY OUTPUTS（继电器输出）ACS550 / ACS510：6、Group15：ANALOGUE OUTPUTS（模拟输出）ACS550 / ACS510：ACS550 / ACS510：8、Group21：START/STOP（起动/停止）9、Group22：ACCEL/DECEL（加速/减速）ACS550 / ACS510：10、Group30：FAULT FUNCTIONS（故障功能）ACS550 / ACS510：11、Group53：COMM MOD DATA（内置通讯协议）ACS550 / ACS510：12、Group98：OPTION MODULES（可选件）。
ACS510常用参数表(黑色字体代表缺省值)9901 1语言设置1为中文，0为英文9902 1ABB标准宏9905 380电机额定电压9906 65电机额定电流9908 1440电机额定转速9909 37 电机额定功率1001 1 外部命令1，DI1控制启停，得电起动，断电停止；1003 1/2 电机转向，1为正转，2为反转；1102 0 选择外部控制11103 1 变频模拟输入信号源，0为控制面板，1为AI1,2为AI2(输入信号的类型根据变频器的跳线设置，缺省的方式AI1为电压输入，AI2为电流输入)1301 0 AI1输入信号的下限百分比，如电流输入时变频器接收0～20mA，当输入信号为4～20mA时，那下该下限值侧为4/20=20%，若是电压输入时0～10V，那么下限就是01302 100 AI1输入信号的上限百分比，如电流输入时变频器接收0～20mA，当输入信号为4～20mA时，那下该上限值侧为20/20=100%，若是电压输入时0～10V，那么上限就是100%1401 2 继电器输出1，设置成2代表当变频运行时动作；4代表变频故障时动作；1402、1403分别代表变频继电器输出2、3，设置方法同1401参数1501 0103 AO1输出参数选择，0103代表输出变频运行频率；1502 0 AO1输出变频频率下限值；应该设置成0Hz；1503 50 AO1输出变频频率上限值；应该设置成50Hz；1504 4 AO1输出参数对应的电流下限值；应该设置成4mA；1505 20 AO1输出变频频率下限值；应该设置成20mA；（1507至1511参数对应AO2输出的设置，设置方法同AO1的输出设置）1602 0 参数锁定，此参数缺省是1代表开放，当修改完变频参数时，可以将此参数设置成0，把修改的参数设置成锁定以防别人修改变频参数。
该参数访问密码3581604 6 变频故障复位选择，设置成6代表，由DI6的输入来进行变频故障复位。
代码英文名称中文名称范围分辨率Group 99: 启动数据9901LANGUAGE语言0 (21)9902APPLIC MACRO应用宏-3…7,1519905MOTOR NOM VOLT电机额定电压200…600 V 1 V9906MOTOR NOM CURR电机额定电流0.2*I2n…2.0*I2n0.1 A9907MOTOR NOM FREQ电机额定频率10.0…500.0 Hz0.1 Hz9908MOTOR NOM SPEED电机额定转速50…30,000 rpm 1 rpm9909MOTOR NOM POWER电机额定功率0.2…3.0*Pn0.1 kW Group 01: 运行数据102SPEED转速0…30000 rpm 1 rpm103OUTPUT FREQ输出频率0.0…500.0 Hz0.1 Hz104CURRENT电流0…2.0*In0.1 A105TORQUE转矩-200…200%0.10%106POWER功率-2.0…2.0*P2N0.1 kW107DC BUS VOLTAGE直流电压0…2.5*VdN1V109OUTPUT VOLTAGE输出电压0…2.0*VdN1V110DRIVE TEMP传动温度0.0…150.0 °C0.1 °C111EXTERNAL REF 1外部给定10.0…500.0 Hz0.1 Hz112EXTERNAL REF 2外部给定20.0…100.0%0.10%113CTRL LOCATION控制方式0= 本地, 1 = 外部1, 2= 外部21114RUN TIME (R)运行时间0…9999 h 1 h115KWH COUNTER (R)千瓦时计数器0…9999 kWh 1 kWh116APPL BLK OUTPUT调节器输出0.0…100.0%0.10%(0.0…600.0% 转矩控118DI 1-3 STATUS DI 1-3 状态000…111 (0…7 十进1 119DI 4-6 STATUS DI 4-6 状态000…111 (0…7 十进1 120AI1AI10.0…100.0%0.10% 121AI2AI20.0…100.0%0.10% 122RO 1-3 STATUS RO 1-3 状态000…111 (0…7 十进1 123RO 4-6 STATUS RO 4-6 状态000…111 (0…7 十进1 124AO1AO10.0…20.0 mA0.1 mA125AO2AO20.0…20.0 mA0.1 mA126PID 1 OUTPUT PID 1 输出-1000.0…1000.0%0.10% 127PID 2 OUTPUT PID 2 输出-100.0…100.0%0.10%128PID 1 SETPNT PID 1 设定值单位和换算比例是由参数 4006/ 4106 和4007/4107 来定义-代码英文名称中文名称范围分辨率0129PID 2 SETPNT PID 2 设定值单位和换算比例是由参数 4206 和4207 来定义130PID 1 FBK PID 1 反馈值单位和换算比例是由参数 4006/ 4106 和4007/4107 来定义-131PID 2 FBK PID 2 反馈值单位和换算比例是由参数 4206 和4207 来定义-132PID 1 DEVIATION PID 1 偏差值单位和换算比例是由参数 4006/ 4106 和4007/4107 来定义-133PID 2 DEVIATION PID 2 偏差值单位和换算比例是由参数 4206 和4207 来定义-134COMM RO WORD通讯字0 (655351)135COMM VALUE 1通讯数据1-32768…+327671 136COMM VALUE 2通讯数据2-32768…+327671 137PROCESS VAR 1过程变量1-1 138PROCESS VAR 2过程变量2-1 139PROCESS VAR 3过程变量3-1 140RUN TIME运行时间0.00…499.99 kh0.01 kh 141MWH COUNTER兆瓦时计数器0…9999 MWh 1 MWh142REVOLUTION CNTR旋转计数器0 (655351)143DRIVE ON TIME(HI)通电时间（日）天 1 天144DRIVE ON TIME(LO)通电时间（滴答）hh.mm.ss 1 = 2s145MOTOR TEMP电机温度-10...200 0...1°C/ 0 (5000)Ohm /0146… 0148未使用。
ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。
8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。
ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。
8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。
ABB-ACS510变频器参数设置1. ACS510变频器参数设置：133****28419802=1 MODBUS5302＝1 站号5303＝9.6kbit/s 波特率5304＝1 校验方式为8N2 5305为01001=10 由MODBUS控制变频器启停1102=0 由MODBUS控制变频器给定速度（0-20000对应0-50Hz）1103=82．控制变频器起停a．初始化，即向Modbus寄存器40001中写入1142（16进制数为476）并延时100毫秒；b．停止电机，即向Modbus寄存器40001中写入1143（16进制数为477）；c．启动电机，即向AModbus寄存器40001中写入1151（16进制数为47F）'例：通讯初始化：发出【02 06 00 00 04 76 CRC校验码】，延时100毫秒；启动电机：发出【02 06 00 00 04 7F CRC校验码】停止电机：发出【02 06 00 00 04 77 CRC校验码】3.用Modbus修改给定频率的方法主机向通讯给定1（Modbus寄存器40002）中写入设定的频率数值（范围＝0～＋20000（换算到0～1105给定1最大），或－20000～0（换算到1105给定1最大～0））；例如：若1105＝50.00Hz；发出【01 06 00 01 27 10 CRC校验码】表示修改频率为25.00Hz。
4.用Modbus修改加速时间的方法向Modbus寄存器42202中写入设定的加速时间数值由参数的分辨率和范围决定；例：发出【01 06 08 99 02 58 CRC校验码】表示修改加速时间为60.0S。
附：功能01：读线圈状态：发送：01 01 00 20 00 03（站号功能开始个数）响应：01 01 01 06（站号功能字节数字节1 字节2 …）功能02：读离散功能输入状态：发送：01 02 00 20 00 03（站号功能开始个数）响应：01 02 01 05（站号功能字节数字节1 字节2 …）功能03：读多个保持寄存器发送：01 03 00 65 00 03（站号功能开始个数）响应：01 03 06 02 EE 00 FA 00 00（站号功能字节数字节1 字节2 …）功能04：读多个输入寄存器：发送：01 04 00 00 00 02（站号功能开始个数）响应：01 04 04 00 01 01 F1（站号功能字节数字节1 字节2 …）功能06：写单个保持寄存器：发送：01 06 08 99 02 58（站号功能寄存器号数值）响应：01 06 08 99 02 58（站号功能寄存器号数值）功能10：写多个保持寄存器：发送：01 10 08 99 00 02 02 01 f4（站号功能开始个数字节数字节1 字节2 …）响应：01 10 08 99 00 02（站号功能开始个数）以上调试程序对ABB 其它交流变频器都同样适用, 如ACS600, ACS800,ACS143,ACS400,ACS510,ACS550同样适用.,不过对于ACS600,ACS800变频器需要增加MODBUS扩展模块.PROFIBUS-DP通讯一．PROFIBUS-DP现场总线控制器（如PLC或DCS系统）的设置:第一步：安装ABB变频器GSD文件ABB_0812.GSD；第二步：在系统PROFIBUS-DP硬件配置的中添加从站ABB Drives RPBA-01 站号为2（或其它地址号）,插入PPO Type Module 为4；第三步：在2号从站的参数设置中，将Operation Mode改为V endor Specific（即ABB传动协议）；第四步：其它为默认配置；第五步：将配置下载到主站中。
