4.24日，将RPBA-01适配器装要ACS550上，走总线控制，带B线北面2#切断刀试运行，发现可以正常速度可调，只是画面与1#不同，现将1#切断（用800变频器控制）和2#切断的画面摘抄如下：1#运转显示值（800）2#运转显示值（550）2#停止显示值
FBON10
QSTART00
FB_ACC00
FB_DEC00
频率38.7138.70HZ
转速233.39233.320
速度给定233.39233.39233.39
功率13.700%
转矩17.81%00%
温度000℃
电流 4.200A
叫仪表杨香勇配合查，为什么有的有显示，有的没有，查功能块，发现CW状态字不一SW17371337
FAULT-RV
FAULT-LV
ACC-RV
ACC-LV
ACC-RV
RUN-LV
DEC-RV
DEC-LV
STOP-LV
STOP-RV
参数
9902FACTORY A BB标准型应用宏
9904DTC矢量转矩控制电机控制模型
990611.4A11.4A电流
990750HZ50HZ频率
99081445rpm1445rpm转速
9909 5.5KW 5.5KW功率
9802FIELDBUS外部总线适配器通讯协议选择
以正常启停，抄如下：
一
4664
4152
5687
5175
5943
5431
5681
5169
4147
4657。

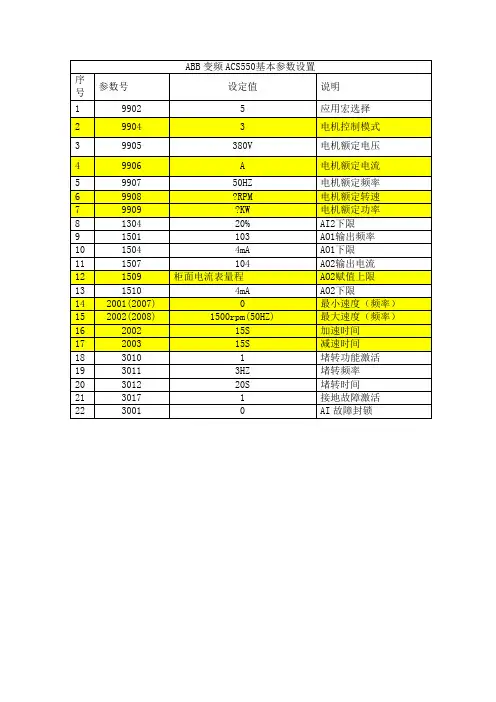

参数系列组名参数地址功能设置设置所在编号备注9901语言Chinese 19902应用宏ABB 标准宏1宏设定后，不能更改9904电机控制模式标量速度控制1应用矢量太过繁琐，需辨识9905电机额定电压电机铭牌数据9906电机额定电流电机铭牌数据9907电机额定频率电机铭牌数据9908电机额定转速电机铭牌数据9909电机额定功率电机铭牌数据9910电机辨识运行1将电机与负载分离1001外部1命令DI1 2线控制启停1DI 得电启动、失电停止1003转向正传1Group11给定选择1102外部1、外部2选择外部控制101201恒速选择DI3、DI4、DI513用DI3、DI4、DI5设定速度DI3DI4DI5功能1202恒速150Hz 高速000无转速1203恒速215Hz 低速100恒速1（1202）1204恒速30Hz 010恒速2（1203）1205恒速420Hz 调试110恒速3（1204）1401继电器输出1故障4设备故障时动作001恒速4（1205）1402继电器输出2运行2设备运行时动作101恒速5（1206）1403继电器输出3高于监控值18用于设置过载011恒速6（1207）1404继电器1通延时4S 111恒速7（1208）1507A02赋值电流可以设置为功率等1508A02赋值低限0A 设置为零1509A02赋值高限设置为电机额定电流1510A02最小值4mA1511A02最大值20mAGroup16系统控制1601运行允许未选择01602参数锁锁定调试完成后锁定1603密码358密码输入一次能改变一次16022001最小转速默认值2002最大转速电机铭牌数据启动数据给上位机的模拟量信号ABB 变频器 ACS550-01 标准宏基本参数设置输入命令恒速运行继电器输出模拟输出Group99Group10Group12Group14Group152003最大电流ACS550最大电流2005过压调节器选择关闭接制动电阻时选择关闭2006欠压调节器禁止02007最小频率0Hz 变频输出最小频率2008最大频率50Hz 2101启动功能自动启动12102停车功能自由停车12201加减速曲线选择未选择2202加速时间160S 2203减速时间140S 自由停车方式与减速时间无关Group30故障功能3003外部故障1DI663201监控1参数输出电流作为监控13203监控1高限电机保护电流经验1经验2经验3经验4ABB 变频器用作矢量控制时，如不接电机，会报超速报警，改为标量则无此问题。
ACS550变频器常规参数表ACS550 完整参数表Group 99: 起动数据代码英文名称中文名称用户/缺省值 9901 LANGUAGE 语言 1(中文) 9902 APPLIC MACRO 应用宏 3(交变宏) 9904 MOTOR CTRL MODE 电机控制模式 3(标量速度) 9905 MOTOR NOM VOLT 电机额定电压 380V 9906 MOTOR NOM CURR 电机额定电流 A 9907 MOTOR NOM FREQ 电机额定频率 50 Hz 9908 MOTOR NOM SPEED 电机额定转速 rpm 9909 MOTOR NOM POWER 电机额定功率 kW 9910 MOTOR ID RUN 电机辨识运行 0(关闭) Group 01: 运行数据Group 03: FB 实际信号Group 04: 故障记录Group 10: 输入指令1001 EXT1 COMMANDS 外部1 1 1002 EXT2 COMMANDS 外部2 0 1003 DIRECTION 转向1 3 Group 11: 给定选择1101 KEYPAD REF SEL 控制盘给定 1 1102 EXT1/EXT2 SEL 外部控制选择 0 Group 12: 恒速运行1201 CONST SPEED SEL 恒速选择 13 1202 CONST SPEED 1 恒速1800rpm/30Hz1203 CONST SPEED 2 恒速2 1200rpm/40Hz1204 CONST SPEED 3 恒速3 1500rpm/50HzGroup 13: 模拟输入Group 14: 继电器输出1401 RELAY OUTPUT 1 继电器输出1 2 1402 RELAY OUTPUT 2 继电器输出2 5 Group 15: 模拟输出Group 16: 系统控制1601 RUN ENABLE 运行允许 0 1602 PARAMETER LOCK 参数锁定 1 1603 PASS CODE 解锁密码 0 1604 FAULT RESET sEL 故障复位选择 0 1605 USER PAR SET CHG用户参数切换 0 1606 LOCAL LOCK 本地锁定 0 1607 PARAM SAVE 参数存储 0 1608 START ENABLE 1 起动允许1 0 1609 START ENABLE 2 起动允许2 0 1610 DISPLAY ALARMS 显示报警 1 Group 20: 限幅2001 MINIMUM SPEED 最小转速 0rpm 2002 MAXIMUM SPEED 最大转速 1500 rpm 2003 MAX CURRENT 最大电流 1.8 * I2hd2005 OVERVOLT CTRL 过压控制 1 2006 UNDERVOLT CTRL 欠压控制 1 2007 MINIMUM FREQ 最小频率 0 Hz 2008 MAXIMUM FREQ 最大频率 50 Hz 2013 MIN TORQUE SEL 最小转矩选择 0 2014 MAX TORQUE SEL 最大转矩选择 0 2015 MIN TORQUE 1 最小转矩1 -300.0% 2016 MIN TORQUE 2 最小转矩2 -300.0% 2017 MAX TORQUE 1 最大转矩1 300.0% 2018 MAX TORQUE 2 最大转矩2 300.0% Group 21: 起动/ 停止2101 START FUNCTION 起动方式 1 2102 STOP FUNCTION 停车方式 2 2103 DC MAGN TIME 直流磁化时间 0.3s 2104 DC CURR CTL 直流抱闸控制 0 2106 DC CURR REF 直流抱闸电流 30% 2108 START INHIBIT 起动禁止 1 2109 EM STOP SEL 急停选择 0 2110 TORQ BOOST CURR 转矩提升电流 100% Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择 1 2202 ACCELER TIME 1 加速时间1 5s 2203 DECELER TIME 1 加速时间1 5s 2204 RAMP SHAPE 1 速度曲线形状10.0s 2205 ACCELER TIME 2 加速时间2 5 s 2206 DECELER TIME 2 加速时间2 5s 2207 RAMP SHAPE 2 速度曲线形状2 0.0 s 2208 EM DEC TIME 急停减速时间1.0 s 2209 RAMP INPUT 0 积分器输入置零 0 Group 23: 速度控制2301 PROP GAIN 比例增益 10 2302 INTEGRATION TIME 积分时间 2.5 2303 DERIVATION TIME 微分时间 0 2304 ACC COMPENSATION 加速补偿 0 2305 AUTOTUNE RUN 自优化运行 0( 关闭) Group 24: 转矩控制2401 TORQ RAMP UP 转矩上升时间 2s 2402 TORQ RAMP DOWN 转矩下降时间2s Group 25: 危险频率Group 26: 电机控制Group 29: 维护Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障 0 3002 PANEL COMM ERR 控制盘丢失 1 3003 EXTERNAL FAULT 1 外部故障1 0 3004 EXTERNAL FAULT 2 外部故障2 0 3005 MOT THERM PROT 电机温度保护 1 ( 故障) 3006 MOT THERM TIME 电机温升时间 500 s 3007 MOT LOAD CURVE 电机负载曲线 100% 3008 ZERO SPEED LOAD 零速负载 70% 3009 BREAK POINT FREQ 负载折点 35 Hz 3010 STALL FUNCTION 堵转功能 1 ( 未选择) 3011 STALL FREQUENCY 堵转频率 20 Hz 3012 STALL TIME 堵转时间 5s 3013 UNDERLOAD FUNC 欠载功能 0 ( 未选择) 3014 UNDERLOAD TIME 欠载时间 20 s 3015 UNDERLOAD CURVE 欠载曲线 1 3017 EARTH FAULT 接地故障 1( 允许) 3018 COMM FAULT FUNC 通讯故障功能 0 ( 未选择) 3019 COMM FAULT TIME 通讯故障时间 3.0 s 3021 AI1 FAULT LIMIT AI1故障极限 0% 3022 AI2 FAULT LIMIT AI2故障极限 0% 3023 WIRING FAULT 接线故障 1允许Group 31: 自动复位3101 NR OF TRIALS 复位次数 0 3102 TRIAL TIME 复位时间 30 s 3103 DELAY TIME 延时时间 0 s 3104 AR OVERCURRENT 过流复位 0 ( 禁止) 3105 AROVERVOLTAGE 过压复位 0 ( 禁止) 3106 AR UNDERVOLTAGE 欠压复位 0 ( 禁止) 3107 AR AI<MIN AI 故障复位 0 ( 禁止) 3108 AR EXTERNAL FLT 外部故障复位 0 ( 禁止) Group 32: 监控器Group 33: 信息Group 34: 控制盘显示/ 过程变量Group 35: 电机温度测量Group 36: 定时器功能Group 40: 过程 PID 设置 1Group 41: 过程 PID 设置2Group 42: 外部/ 修正 PIDGroup 51: 外部通讯模块Group 52: 控制盘通讯Group 53: 内置通讯协议Group 81: PFC 控制Group 98: 可选件。
