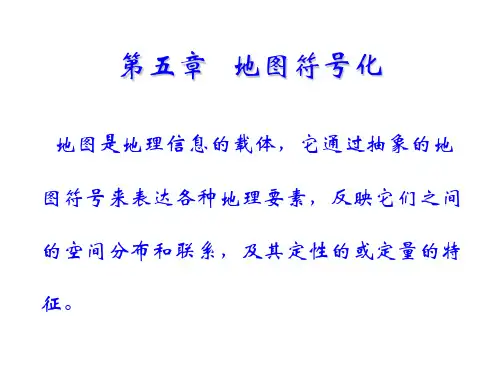

第五章 地图符号

地图符号举例：

1.定名量表：对空间信息的处理只使用定性 关系，一般不使用定量关系的量表.

2.顺序量表：按某种区分标志把事物现象构成的数组进行排序，区分为一种相对等级的方法.

3.间距量表：是指利用某种统计单位对顺序量表的排序增加距离信息，即成为间距量表.

4.比率量表：是以制图数据的起始点为基础，按某种比率关系进行排序，且呈比率变化.

地图符号的作用：

⑴保证以表示的地理事物的空间位置具有较高的几何精度，并提供了可量测性。

⑵便于对地理事物进行不同程度的抽象、概括和简化，以满足各方面的需要。（地图构建世界，而非复制世界）

⑶赋予地图极大的表现力，使地图既能表示具体的事物，又能表示抽象的事物；既能表示现实存在的事物，又能使过去与未来现形；既能表示事物的外形，又能表示事物的内部性质；既能表示宏观，又能表示微观等。

⑷提高地图的应用效果，通过地图符号在平面上建立地理事物的空间模型,以再现或塑造此时此地无法观测的地理现象,以供量算和比较,进行各种分析和研究。

图4-19 地图符号4种量表系统 地图符号的构成要素：

符号的图形：

用以反映地理事物要素的外形和特征。

要求：具有象征性、艺术性、一定的表现力，便于区分、阅读、记忆。

符号的尺寸：

用以反映对象的数量特征及其对比关系，显示地物占有空间的大小和在图上的重要性。

符号的颜色：

颜色的应用，弥补了符号图形和尺寸的不足，提高了地图的表现力和艺术效果，成为地图符号不可缺少的最为活跃的要素。

颜色应用于地图的突出优点，表现在：

⑴增强地图各要素分类分级的概念，提高地图的科学性和表达力；

⑵简化了符号图形；

⑶提高了地图的视觉效果。

符号的方向：

符号的网纹：

地图符号的定位：

除依比例符号能反映地物的真实形状外,其余都是规格化了的符号,它们反映地物位置是通过规定它们的“主点”或“主线”即定位点或定位线与相应地物正射投影后的“点位”或“线位”即实地中心位置相适应的。

第一章测试

1. 地图符号不仅有形象直观的优点，它通过合理的归纳抽象，还能反映地物最本质的特征。（ ）

A:对

B:错

答案:A

2. 地图的基本组成要素有（ ）。

A:辅助要素

B:美学要素

C:数学要素

D:地学要素

答案:ACD

3. 普通地图按内容概括程度可以分为（ ）。

A:地理图

B:社会经济地图

C:自然现象地图

D:地形图

答案:AD

4. 我国（ ）提出的“制图六体”是我国传统的“计里画方”法绘制地图的理论基础，是世界上最早的地图制图学理论。

A:唐代地图学家贾耽

B:西晋地图学家裴秀

C:宋代地图与地理学家沈括

D:元代天文学家、数学家、水利工程专家郭守敬

答案:B

5. 我国现存最早的全国石刻地图是宋朝根据唐代地图学家贾耽的《海内华夷图》石刻而成的《禹迹图》。（ ）

A:错

B:对

答案:B

第二章测试

1. 关于大地水准面描述正确的是（ ）。

A:大地水准面是一个重力等位面，是地球的物理表面。

B:大地水准面是一个连续的、闭合的面。

C:大地水准面是假想海水只在重力影响下的静止的、规则的、光滑的面。

D:大地水准面的方向与重力方向垂直，交与球心。

答案:AB

2. 北半球中高纬地区地面点的大地纬度大于其地心纬度。（ ）

A:错 B:对

答案:B

3. 地面点的地心经纬度是表示地面点在（ ）上的位置。

A:大地水准面

B:参考椭球面

C:地球自然表面

D:旋转椭球面

答案:B

4. 我国所用的1954年北京坐标系原点和相应的参考椭球是（ ）。

A:普尔科沃，克拉索夫斯基椭球体

B:北京，海福特椭球体

C:北京，克拉索夫斯基椭球体

D:普尔科沃，海福特椭球体

答案:C

5. 一幅绘制而成的地图只有一个主比例尺和一个局部比例尺。（ ）

A:错

B:对

答案:A

第三章测试

1. 地图投影按照变形性质可以分为（ ）。

A:等角投影

B:等距投影

C:等积投影

D:任意投影

答案:ACD

地图学复习

第四章

1，地图符号的概念

地图符号：表示地图信息各要素空间位置、大小和数量质量特征，由形状不同、大小不一、色彩有别的图形和文字组成，是地图的语言，具有形象直观，一目了然的特点。

2，地图符号的概念

地图符号是符号的子集，它具有可视性（指实地图）。它用一种物质的对象来代替一个抽象的概念，以一种易为心灵了解和便于记忆的形式，把制图对象的抽象概念呈现在地图上，从而使人们产生深刻的印象。

3，地图符号的功用

1）地图语言：地图符号具有别的符号所有的基本属性——约定俗成。

2）综合概括：通过对地理事物的归纳、分类分级而制订的抽象的概念化的地图符号，实质上就是对地理事物进行了一次重要的制图综合。

3）空间模型：可建立地理事物的空间模型，以再现或塑造无法观测的地理现象，以供量算和比较，进行各种分析和研究。

4，地图符号的分类

（1）按空间分布状态

点状 线状 面状 体状

（2）按比例关系分类

依比例符号——用轮廓线（实线、点线或虚线）表示真实位置和形状，在轮廓线内填绘其它符号、注记或颜色，以表明该地物的质量与数量特征，

不依比例符号 如点状符号

半依比例符号 如线状符号

按符号结构变化特征划分，可分为组合结构与扩张结构两种符号类型。

5，地图符号的基本变量P154

静态符号的基本视觉变量 1）形状变量

2）尺寸变量

3）方向变量

4）颜色变量

5）密度变量

6，视觉变量的感受效果

1）整体感

2）等级感

3）数量感

4）质量感

5）动态感

6）立体感

7，地图符号的量表系统

1）定名量表：只处理空间信息或数据的定性关系而不处理其定量关系的量表系统。

2）顺序量表：是将客观存在的物体或现象按某一标志排成序列，表现为一个相对等级的量表系统。

3）间隔量表：利用某种统计单位对顺序量表排序的量表系统。

4）比率量表：是以数据起始点为基础，按某种比率关系排序且能反应比率变化的量表。

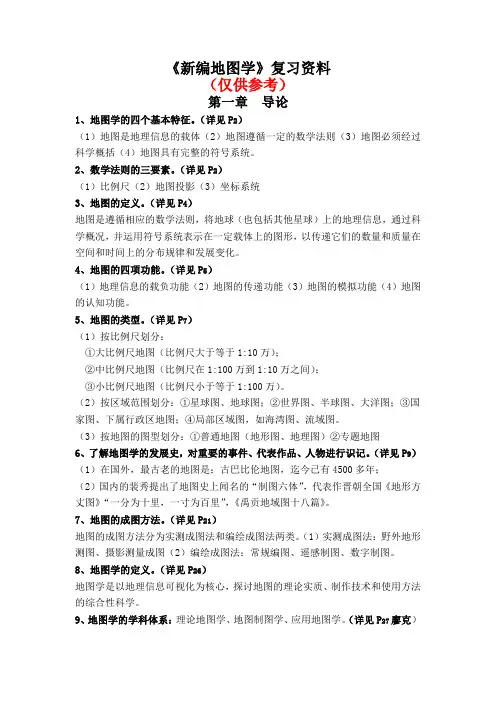

《新编地图学》复习资料

（仅供参考）

第一章 导论

1、地图学的四个基本特征。（详见P2）

（1）地图是地理信息的载体（2）地图遵循一定的数学法则（3）地图必须经过科学概括（4）地图具有完整的符号系统。

2、数学法则的三要素。（详见P2）

（1）比例尺（2）地图投影（3）坐标系统

3、地图的定义。（详见P4）

地图是遵循相应的数学法则，将地球（也包括其他星球）上的地理信息，通过科学概况，并运用符号系统表示在一定载体上的图形，以传递它们的数量和质量在空间和时间上的分布规律和发展变化。

4、地图的四项功能。（详见P5）

（1）地理信息的载负功能（2）地图的传递功能（3）地图的模拟功能（4）地图的认知功能。

5、地图的类型。（详见P7）

（1）按比例尺划分：

①大比例尺地图（比例尺大于等于1:10万）；

②中比例尺地图（比例尺在1:100万到1:10万之间）；

③小比例尺地图（比例尺小于等于1:100万）。

（2）按区域范围划分：①星球图、地球图；②世界图、半球图、大洋图；③国家图、下属行政区地图；④局部区域图，如海湾图、流域图。

（3）按地图的图型划分：①普通地图（地形图、地理图）②专题地图

6、了解地图学的发展史，对重要的事件、代表作品、人物进行识记。（详见P9）

（1）在国外，最古老的地图是：古巴比伦地图，迄今已有4500多年；

（2）国内的裴秀提出了地图史上闻名的“制图六体”，代表作晋朝全国《地形方丈图》“一分为十里，一寸为百里”，《禹贡地域图十八篇》。

7、地图的成图方法。（详见P21）

地图的成图方法分为实测成图法和编绘成图法两类。（1）实测成图法：野外地形测图、摄影测量成图（2）编绘成图法：常规编图、遥感制图、数字制图。

8、地图学的定义。（详见P26）

地图学是以地理信息可视化为核心，探讨地图的理论实质、制作技术和使用方法的综合性科学。

9、地图学的学科体系：理论地图学、地图制图学、应用地图学。（详见P27廖克） 第二章 地球体与地图投影
