第五章 地图符号化

  • 格式：ppt
  • 大小：13.20 MB
  • 文档页数：3

下载文档原格式

  / 3

合集下载

第五章地图符号

第五章地图符号

5.3.1构成符号的视觉变量
能引起视觉差别的图形和色彩变化因 素称为“视觉变量”或“图形变量”。
1967年法国贝尔廷领导的图形实验室经过多年的探讨， 提出形状、尺寸、方向、亮度、色彩和密度的差别改变了 图形外观，称为视觉变量。近30年来，许多学者在肯定了 他的视觉变量理论的同时，提出了多种构成图形要素的方 案。
变化，从绝对零值开始又能进行各种算术运算，它实际上是 间距量表的精确化。
5.2 地图符号的分类与量表
始终量表是有序且相互关联的，
即比率量表可处理为间距、顺序或定名量 表，但定名量表信息却只能用定名量表处 理，不能改变为其他量表。
地 图 符 号 的 基 本 体 系
5.3 地图符号视觉变量
• 构成符号的视觉变量 • 视觉变量组合
5.4.1.2 色彩三要素:亮度
明度（亮度）
符号色彩的相对明暗程度。
明度包含顺序，能用来显示数据集的顺序状况。
如：分级
5.4.1.3 色彩三要素：彩度
能体现量的变化，但约定性很差。一个三角形既可以代表控制
点，也可以代表金矿、消防队等。
5.2 地图符号的分类与量表
5.2 地图符号的分类与量表
3.从对地图比例尺的依存关系上，地图符号可分 为比例符号、半比例符号、非比例符号。
- 依比例尺符号： 面状要素 - 半依比例尺符号： 线状要素 - 不依比例尺符号： 点状要素
• 色相、亮度和彩度的变化。
5.3.1.4 构成符号的视觉变量： 网纹
也称纹理，指在具有一定形状和大小的点、线及点线组合 而成的图案按照一定方式排列的结果。网纹有许多种，可归 纳为线划网纹、点状网纹和混合网纹。就网纹的组合来说， 主要表现在方向、纹理和排列上，并且以整体特征被感受。

《地图学》地图符号化实验

《地图学》地图符号化实验

《地图学》地图符号化实验
一、实验目的
1.掌握利用ArcGIS软件进行地图矢量化的方法。

2.了解如何在ArcMap中进行数据编辑。

二、实验内容
1.渲染矢量图层
定性符号渲染（色相、形状、网纹）：
(1)唯一值符号：使用定性符号化下的huadong数据。

(2)与样式中的符号匹配：使用定性符号化下的huadong数据。

定量符号渲染（亮度、尺寸）：
（1）分级色彩设置(色彩亮度)
（2）分级符号设置(尺寸)
（3）比例符号（精确大小）
（4）点密度图
组合符号渲染（色相、尺寸）：
统计图表表现统计数据：
2.渲染栅格
渲染栅格分类图层
渲染栅格DEM
3.查找ARCGIS地理信息系统空间分析实验教程(汤国安)，做第五章练习题制作专题图之前的部分。

三、实验步骤
1.渲染矢量图层
定性符号渲染（色相、形状、网纹）：
（1）唯一值符号：使用定性符号化下的huadong数据。

（2）与样式中的符号匹配：使用定性符号化下的huadong数据。

定量符号渲染（亮度、尺寸）：（1）分级色彩设置(色彩亮度)
（2）分级符号设置(尺寸)
（3）比例符号（精确大小）
（4）点密度图
组合符号渲染（色相、尺寸）：
统计图表表现统计数据：
2.渲染栅格
渲染栅格分类图层
渲染栅格DEM。

地图符号化

地图符号化

4.颜色变量

色相 亮度 彩度


5.网纹变量

排列 尺寸 样式

方式 顺序 方向 间隔
1、形状变量
指符号图形本身的轮廓形状，是视觉上能区别开来 的几何图形的单体，用于反映制图要素的质量差异 。
线状要素、面状要素的形状取决于地理要素本身的 空间分布特征 地图设计中的形状设计主要是点状符号的形状设计
2 3 4 5
定名量表
对空间信息的处理只使用定性关系，一般不使 用定量关系的量表
按某种区分标志把事物现象构成的数组进行 排序，区分为一种相对等级的方法
顺序量表
间距量表 比率量表
利用某种统计单位对顺序量表的排序增加 距离信息(加减) 以制图数据的起始点为基础，按某种比率 进行排序，且呈比率变化(乘除)
紫色 蓝色 绿色 420nm 470 510 黄色 橙色 580 620 红色 700nm
色相常用来区分要素不同的定性特征
②亮度
又称明度或光度，指色彩本身的明暗程度，亦指 某色反射光的强度，常用明暗，强弱表示。 不同色相亮度不一:白-黄-橙-绿-青（红）-紫-黑
同一色相，光照强度不同，亮度亦不同。 应用：通常与彩度结合使用
② HSB模型
③ CMYK模型
3、色谱和色库 色谱:是根据彩色图像复制和色度学理
论，以标准化为目标，以黄、品红、
青、黑四色为基础，把不同比例的网 点颜色相互交叉叠印，并按一定规律 排列，得到许多标准色块即为色谱
色库:在电子出版系统中，常配备能产生数十万种有
效彩色的数据库——色库。
三、 色彩的命名
第五章 地图符号化
——地图语言
第一节 地图符号——地图的语言

第5章 地图符号化

第5章 地图符号化


§3 符号的视觉变量
1. 视觉变量
⑤ 网纹变量 组成网纹的个体图案排列方式以规则排列为主，有时也 采用随机排列方式。 个体图案排列规则包括排列顺序、排列方向和排列间隔。 排列顺序是指由多种图案构成的网纹中不同图案交替变 换的次序。 排列方向是指线型图案的延伸方向。 排列间隔是指个体图案排列的密度。
§4 色彩
1. 色彩的属性
② 亮度 亮度也称为明度，表示色彩的明暗程度。 心理因素对亮度 的对比产生影响
§4 色彩
1. 色彩的属性
② 亮度 消色最容易理解亮度：白色最亮，黑色最暗，黑白间不 同深浅的灰，就是不同明暗程度的表现。 彩色既靠自身所具有的明度值，也靠加减灰度调节明暗。 彩色的明暗，一般以消色灰调的亮度表示其相应的亮度 值。任何色相的亮度等级分得越多，越不容易识别；同 时色相原来亮度越大，分级应越少。
白
紫 彩度
色相
亮 度
黑
§4 色彩
2. 色彩的表示
② A. 常用的几种计算机表色系统 RGB模型。 用色光三原色红绿蓝表示，每个原色的取值范围都是0255。
§4 色彩
2. 色彩的表示
② B. 常用的几种计算机表色系统 HSB模型。 以色相(Hue)、彩度(Saturation)和亮度(Brightness)表示。 色相取值范围是0-360，红0或360，绿120，蓝240，黄 60，青180，品300。彩度和亮度取值范围0-100。
§3 符号的视觉变量
1. 视觉变量
§3 符号的视觉变量
1. 视觉变量
① 形状变量 形状是指符号图形本身的轮廓形状。 线状要素、面状要素的形状都取决于地理要素本身的空 间分布特征。 点状符号的形状可以是简单的几何图形，也可以是各种 几何图形的组合，或复杂的象形符号，以区分定性特征。

《地图符号化》课件

《地图符号化》课件

05
地图符号化的未来发展
地图符号化的技术发展
数字地图符号化
随着数字化技术的不断发展，地 图符号化将更加精细、准确，实
现更加多样化的表达方式。
动态地图符号化
未来地图符号化将更加注重动态 变化，能够实时反映地理信息的 变化情况，提高地图的时效性。
交互式地图符号化
通过增强现实等技术，实现地图 符号与用户的互动，提供更加个
《地图符号化》ppt 课件
目 录
• 引言 • 地图符号的分类 • 地图符号的设计原则 • 地图符号的应用 • 地图符号化的未来发展
01
引言
地图符号化的定义
地图符号化是指将地理信息通过图形 、文字、颜色等符号进行表示的过程 ，旨在将复杂的地理数据简化为易于 理解和使用的形式。
地图符号化是地图制作的重要环节， 它能够使地图更加直观、形象地展示 地理信息，提高地图的可读性和易用 性。
例子
飞机场、火车站、商业中 心等。
线状符号
定义
表示具有一定方向和长度的物体或现象。
特点
符号的形状、粗细、色彩等可以用来表示不同的 线状目标。
例子
道路、河流、山脉等。
面状符号
定义
表示具有一定范围和形状的物体或现象。
特点
符号的形状、色彩等可以用来表示不同的面状目标。
例子
森林、湖泊、城市等。
03
地图符号的设计原则
地图符号在导航系统中的应用
• 地图符号在导航系统中的应用：导航系统，如车载导航或手机应用程序，使用地图符号来提供路线指引。地图符号包括道 路、交叉路口、建筑物、公园等，通过这些符号，用户可以了解自己的位置和目的地的方向。地图符号化简化了导航过程 ，提高了出行效率。

地图学课件_第五章_地图符号化

地图学课件_第五章_地图符号化

地 图 学 原 理
2、色彩的交互作用 色彩的交互作用
亮度对比
亮度对比
颜色对比
■
■
地 图 学 原 理
3、色彩的恒常性 色彩的恒常性
当光源的光谱成分发生变化时， 当光源的光谱成分发生变化时，被观察的 对象颜色会保持不变，这种特性称为色彩的恒 对象颜色会保持不变， 常性。 常性。
地 图 学 原 理
4、感情色彩
地 图 学 原 理
3、方向变量
适用于长形或线状的符号
地 图 学 原 理
4、颜色变量
是最活跃的视觉变量，又包含三个子分量： 是最活跃的视觉变量，又包含三个子分量： 色相，亮度，彩度。 色相，亮度，彩度。
地 图 学 原 理
5、网纹变量
指在一个符号或面积内部对线条或图形 记号的重复交替使用。 记号的重复交替使用。
地 图 学 原 理
注记排布—注记在图上的排列方式： 注记排布—注记在图上的排列方式： 水平字列：平行于南北图廓。 水平字列：平行于南北图廓。 垂直字列：垂直于南北图廓。 垂直字列：垂直于南北图廓。 雁行字列：字符连线与注示物走向平行， 雁行字列：字符连线与注示物走向平行，成 直线，字直立。 直线，字直立。 屈曲字列：字符连线与注示物走向平行， 屈曲字列：字符连线与注示物走向平行，成 自然弯曲，字向不直立。 自然弯曲，字向不直立。
地 图 学 原 理
2、从视觉上地图符号可分为形象符号和抽象符号。 从视觉上地图符号可分为形象符号和抽象符号。 形象符号和抽象符号
3、按符号所表示制图对象的地理特征量度分为： 按符号所表示制图对象的地理特征量度分为： 定性符号、定量符号、 定性符号、定量符号、等级符号
地 图 学 原 理
4、地图符号的比例分类

地图学 第5章地图符号化总结

地图学 第5章地图符号化总结
《新编地图学教程》（第二版） 第5章 地图符号化
本章首页
本节首页
36
第4节 色彩 二、色彩的表示
（一）蒙赛尔色立体
第5章 地图符号化
以色彩的色相、亮 度、彩度三个属性 为坐标轴，设计色 彩3维立体模型。
蒙赛尔色环
蒙赛尔色立体
《新编地图学教程》（第二版） 第5章 地图符号化
本章首页
本节首页
37
第4节 色彩
彩 度
排 列 间 隔
图 案 尺 寸
本节首页
《新编地图学教程》（第二版） 第5章 地图符号化
本章首页
27
第3节 符号的视觉变量
二、视觉变量的组合
常用组合： 形状+形状 形状+尺寸 形状+方向 形状+颜色
第5章 地图符号化
形状+网纹
色相+亮度（彩度）
《新编地图学教程》（第二版） 第5章 地图符号化
本章首页
一、视觉变量
视觉变量在地图符号设计中的基本功能
第5章 地图符号化
要素特 征类型
空间特征
定性特征
定量特征
可 采 用 变 量 类 型
基 形状 本 (线路径、 变 面轮廓) 量
形状(点 状符号)
方 颜 向 色
网
纹
尺 寸
颜
色
网
纹
从 属 变 量
色 相
图 案 样 式
排 列 方 式
排 列 顺 序
排 列 方 向
亮 度
第1节 地图符号——地图的语言
一、符号学的相关理论
第5章 地图符号化
瑞士语言学家 F.D.Saussure（索绪尔）
内容
二元关系论：

【精品】第5章地图符号库幻灯片

【精品】第5章地图符号库幻灯片

§5.1 地图符号库概述
三、栅格符号库
栅格符号库中的点状符号信息块和线状符号信息 块可由矢量符号信息块转换得到，也可对符号的 标准样式直接扫描获得。
在栅格符号库中，点状、线状两种信息块中栅格 坐标系的确定要便于符号定位。
栅格符号库中面状信息块的组成不同于矢量库。 地图上规则分布的面状符号，在平面上总可以划 分成等大的图案块，每个图案块的图形相同。
§5.2 地图符号数据结构
用非压缩格式存储（8×8）的此二值符号， 则每个象素可以用一个bit来表示，即每个 符号可用8个字节来描述。
§5.3 地图符号的制作
符号库的制作是空间数据专题表达的重要 环节，当前通用的GIS软件自带的符号样式 库提供的是一些描述性符号，其形状和内 容远不能满足目前各项专题符号的要求， 为此，可以利用ArcGIS的符号样式管理机 制和强大的定制功能制作专项符号库，从 而实现空间数据的符号化。
§5.3 地图符号的制作
制作好的style符号库可以存放到ArcGIS安 装路径的style目录中，默认的路径为C： \Program Files\ArcGIS\Styles下。当使用 ArcMap新建地图文档时，ArcGIS会自动添 加Styles目录下的新建的style符号库给此文 档，还可手工添加其他style符号库。
§5.3 地图符号的制作
ArcGIS具有强大的符号制作功能，由ArcMap 中的Style Manager工具来实现样式的制作和管 理。Style Manager用来组织样式及其内容—— 符号和地图元素。可以剪切、复制、粘贴、重 命名、以及修改任何样式的内容。也可以创建 新的样式、符号及地图元素。可以创建一个新 的样式并复制成个人样式内容——包括其它现 有样式中的符号、要素，也可以删除一些 ArcMap提供的而不又用不着的符号和地图元素， 来定制样式。

第5章 地图符号化

第5章 地图符号化

四分位法
将数据从小到大排列， 将数据从小到大排列，然后按各级内 部数据个数相等的规则确定分级位置。 部数据个数相等的规则确定分级位置。
n+1 12 + 1 Q1 = ——— = ———— = 3.25 4 4 2(n+1) 2 × 13 Q2 = ——— = ———— = 6.5 4 4 3(n+1) 3 × 13 Q3 = ——— = ———— = 9.75 4 4
某镇蚕丝生产量 乡名 顺序 产量/kg 大名 1 3726 西古城 2 2174 东古城 3 1967 辛店 4 1213 周口 5 876 大屯 6 543 沙峪 7 329 三合 8 137 宣良 9 98 万和 10 72 邢湾 11 59 马店 12 23
第三节
一、视觉变量
符号的视觉变量
三角点小三角点源自它是最活跃的一种视觉变量， 4、颜色变量 它是最活跃的一种视觉变量，颜色包括彩色和 非彩色（黑白色），彩色具有色相、亮度、彩度三种特性， ），彩色具有色相 非彩色（黑白色），彩色具有色相、亮度、彩度三种特性，而 非彩色却只有亮度特性。 非彩色却只有亮度特性。 颜色变量既可以表达地理要素定性 特征的不同，也可以表达定量特征的变化。如河流用蓝色表示， 特征的不同，也可以表达定量特征的变化。如河流用蓝色表示， 道路用黑色表示；水的深浅。 道路用黑色表示；水的深浅。
尺寸变量是指构成符号在长度、宽度、高度、面积、 2、尺寸变量 尺寸变量是指构成符号在长度、宽度、高度、面积、 体积等方面的度量变化。通常用以表达地理要素定量特征的差异。 体积等方面的度量变化。通常用以表达地理要素定量特征的差异。
3、方向变量 方向变量包括两个层次： 方向变量包括两个层次：一是指基本变量中整个符号图 形本身的方向变化，如正三角形与倒三角形； 形本身的方向变化，如正三角形与倒三角形；二是指网纹中 同类纹理的方向变化,如水平晕线与垂直晕线、倾斜晕线。 同类纹理的方向变化,如水平晕线与垂直晕线、倾斜晕线。通 过方向的变化来表示地理要素定性特征的不同。 过方向的变化来表示地理要素定性特征的不同。

chap5地图符号化

chap5地图符号化

系统地利用注记的字体、尺寸和色相，地图注记便成为空间 信息归类的手段。
2020/4/8
42
二、注记的作用与功能
2020/4/8
43
三、注记的定位
• 注记排布 — 注记在图上 的排列方式主要有四种：
– 水平字列 – 垂直字列 – 雁行字列：字符连线与注
示物走向平行，成直线， 字直立。
– 屈曲字列：字符连线与注 示物走向平行，成自然弯 曲，字向不直立。
在电子出版系统中，常 配备能产生数十万种有效彩 色的数据库——色库。
2020/4/8
23
三、彩色的感受效应
• 色彩在地图感受中的作用十分显著：
–提高了地图传递空间信息的容量
–用视觉次序反映地物数量特征和动态变化
–增进地图的美感和艺术造型
地图色彩的选择，有些是以生
理学为基础的，人的知觉机制所
起的作用构成设计图形时的限制；
（3）网纹对比 因为网纹多数用于面状符号，它的对比程 度通常由选择的定性制图或定量制图的性质所决定。网纹的 排列变量之间的差异性较大，对比明显产生选择性感受。
2020/4/8
33
3.层次结构
大多数空间信息的传输，包含着复杂的关系，图形便 需要进行层次分析，以便将地图资料清晰化和专题资料系 统化，使重要性不同的地图内容层次结构分明。
–重力：图形的绝对位置、尺寸、形状。 –方向：图形的相对位置、内容、形状。
2020/4/8
38
5.3 视觉分辨的限度
1.能见敏锐度: 不以图形的大小衡量,是衡量大脑图象的视角阈限,而不是图形
尺寸。 物体再小,只要有足够亮度对比就能看见。
2.分辨敏锐度: 是指能够辨别出视野中空间距离最小的两个视点的能力,又称

电子教案5-地图符号设计

电子教案5-地图符号设计

14
第1节 地图符号设计基础 三、人对图形符号的感知
2. 知觉及其基本特性 （1）聚类感受
• 相似性 • 接近性 • 闭合性
闭合聚类 《新编地图学教程》（第三版） 第5章 地图符号设计
第5章 地图符号设计
相似 聚类
接近聚类 15
第1节 地图符号设计基础 三、人对图形符号的感知
2. 知觉及其基本特性 （2）视觉对比
《新编地图学教程》（第三版） 第5章 地图符号设计
第5章 地图符号设计
19
第1节 地图符号设计基础
第5章 地图符号设计
三、人对图形符号的感知
3.人对色彩的心理感受
人对色彩的分辨与感受是物理、生理、心理、环境综合作用的结果。
《新编地图学教程》（第三版） 第5章 地图符号设计
20
第1节 地图符号设计基础 三、人对图形符号的感知
地图符号学是研究地图符号的本质、特 征、变化规律以及地图符号与人类活动 之间关系的科学。
Jacques Bertin(雅克·贝尔廷)
Sémiologie graphique. Les diagrammes, les cartes, les réseaux (Graphic Semiology: Diagrams, Maps
柔和的颜色
社会背景 民族习惯 文化层次 专业倾向
马来西亚
亚
巴基斯坦 阿富汗
缅甸
泰国
洲 土耳其
叙利亚
红、橙等鲜艳颜色 绿、银色、金色等鲜艳颜色
红、绿 红、黄等鲜艳颜色
鲜艳颜色 绿、红、白等鲜艳颜色
青蓝、绿、白
年龄层次 ……
沙特阿拉伯 伊拉克 科威特 伊朗 也门
绿、深蓝与红白相间
《新编地图学教程》（第三版） 第5章 地图符号设计
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第三节 构成符号的视觉变量视觉变量Fra bibliotek年份 国别
1967 法国
1974 美国
人物
贝尔廷图 形实验室
莫里逊
1976 苏联
萨里谢夫
1977 英国
鲍德
1982 英国 1984 美国
基茨 罗宾逊
1995 美国
罗宾逊
概念
视觉变量
组成
形状、尺寸、方向、亮度、色彩和密度
视觉变量 绘图方法 制图字母 图形变量 基本图形要素
4.1 彩色的量度
1）色相
是彩色视觉相互区别的心理学特征，它取决于某种 彩色反射光谱的主波长。 基本色相：红、橙、黄、绿、青、蓝、紫 三原色：红绿蓝 互补色：混合成白色的颜色 三间色：黄品青
三原色 加色法
红 黄白品 绿青蓝
三间色 减色法
品
红黑蓝 黄绿青
第四节 色彩
三原色——三间色
第四节 色彩
柠黄
湖蓝
图07-09 面状符号的定性描述
网纹：尺寸
第三节 构成符号的视觉变量
网纹：排列
第四节 色彩
4.1 彩色的量度 色光：具有一定波长的单色光。 在可见光范围内，视觉能分辨出上百种光谱色。 每一种彩色视觉都可以依据三个特性进行度量， 即色相、亮度和彩度。 色相：顾名思义即各类色彩的相貌称谓（色彩） 亮度：色彩的明暗程度，即色彩反射光量的多寡 彩度（饱和度）：彩色对于光谱色的纯洁度，掺 入灰色成分越多越不饱和。
第一节 地图符号概述
地图符号系统 反映了所表达现象的层次关系。
森林
几何图形
针叶
阔叶
几何图形的种类
枞林
冷杉 松林
幼林 成林
基本形状的变态 填色
第二节 符号的分类与量表
2.1 地理现象的空间维度及其符号化 地理现象的空间分布状况
1）点状分布 2）线状分布 3）面状分布 4）体状分布
第二节 符号的分类与量表
- 顺序量表 - 间隔量表 - 比率量表
第三节 构成符号的视觉变量
3）方向变量——符号的方位变化 指点状符号或线状符号的构 成元素的方向； 面状符号本身无方向变化， 内部点、线填充有方向变化。
第二节 构成符号的视觉变量
4）颜色变量
是最活跃的一种视觉变量。包括彩色和非彩色。 非彩色：只有亮度。 彩色：具有色相、亮度、彩度三种特征。可各 自成为独立的一种视觉变量。
2）亮度
符号色彩调子的相对明暗程度。 明度包含顺序，能用来显示数据集的顺序状况。
如：分级
第四节 色彩
3）彩度(饱和度、纯度)
指彩色相对于光谱色的纯洁度。加入灰色， 纯度降低，不饱和程度加大。
彩度构成了彩色的千差万别。
第三节 构成符号的视觉变量
5）网纹变量
网纹是具有一定形状和大小 的点、线及点线组合而成的图 案按照一定的方式排列的结果。
网纹变量包括：样式、尺寸 和排列3个分量。
第三节 构成符号的视觉变量
网纹：样式
形状 结构 方向 色相 橙红
柠黄
湖蓝
图07-09 面状符号的定性描述
形状 结构 方向 色相 橙红
视觉变量
形状、尺寸、色相、亮度、饱和度以及图案的方向、 排列和纹理 形状、尺寸、颜色、方向、亮度、结构
形状、尺寸、图案（方向、排列）、纹理、色彩（色 相、饱和度、亮度） 形状、尺度（维）、亮度和联合使用
色相、亮度、尺寸、形状、密度、方向、位置
基本：形状、尺寸、方向、色相、亮度、彩度 从属：网纹的排列、网纹的纹理、网纹的方向
2.1 地图符号的分类
面状符号表示的是位于空间的面（2维）。 例如：按地图比例尺表达出面积的，比如 水部范围、森林范围、土地利用分类范围、 动植物和矿藏资源分布范围等。 特点： （1）符号的范围与比例发生关系； （2）定位：确切和概略定位
2.2 属性特征量度标准及其符号化
描述地理现象的性质，包括其定性（类 别）及定量的属性，所用的度量标准包 括：
第五章 地图符号化
要点： 地图符号的分类 注记的概念与分类 构成符号的视觉变量（难点）
第五章 地图符号化

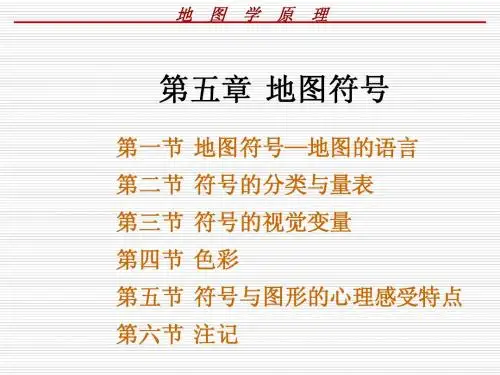

授课内容 §1 地图符号概述 §2 符号的分类 §3 符号的视觉变量 §4 色 彩 §5 符号与图形的心理感受特点 §6 注记
第一节 地图符号概述
地图符号的概念
地图符号是地图上各种形状、大小和颜色的图 形和文字的总称。 是地图内容体现的一种主要手段。 是地图的基本特征之一。 是地图区别于其他空间环境现象表示方法(如照 片、航片等)的一个重要特征。 高质量的地图符号是丰富地图内容、增强地图 易读性和表达效果的必要前提。
定名量表 类别 顺序量表 层次、级别 间距量表 间隔 比率量表 数量
第三节 构成符号的视觉变量
能引起视觉差别的图形和色彩变化因素称为 “视觉变量”或“图形变量”。是构成图形符 号的基本要素，也称图形要素。 在地图符号设计过程中，为了用地图符号来表 示空间现象的相同性和差异性，就需要研究能 引起视觉差别的图形符号的特征（各种变化）， 即视觉变量。
2.1 地理现象的空间维度及其符号化
• 点状符号表示的是位于空间的点（0维）。 例如：不能依地图比例尺表示的小面积地 物（如油库、气象站等）、点状地物（如 控制点等）。 特点： （1）符号大小与比例无关； （2）定位特征。
点状符号
2.1 地理现象的空间维度及其符号化
线状符号表示的是位于空间的线（1维）。 例如：线状延伸分布的，没有宽度或者 宽度可以忽略的地物，如海岸线、通讯 线、交通线等的符号。 特点： （1）符号长度与比例尺发生关系； （2）定位：精确和概略
第三节 构成符号的视觉变量
视觉变量
视觉变量是构成图形的基本要素，它包 括：形状，尺寸，方向，颜色，网纹5个 方面。 在细分时，颜色的3个特性可以理解为独 立的视觉变量，而网纹中的三种组合， 也分别具备视觉变量的特征。
第三节 构成符号的视觉变量
1) 形状变量
产生符号视觉差异的最主要特征。 是视觉能区别开来的几何图形的 单体。
点状符号：符号的外形 线状：构成线的那些点的（像 元）的形状 面状：无形状变量。
用于反映要素的类别差异
第三节 构成符号的视觉变量
2）尺寸变量——符号的大小
是组成不同形状的符号在量度上的变量。包括符 号的直径，长，宽，高、面积及体积。
用于反映要素的数量差异及主次
第三节 构成符号的视觉变量
2）尺寸变量 -点状符号：指符号的整体大小。 -线状符号：构成它的点尺寸改变，线宽改变。 -面积符号：尺寸与面积符号范围轮廓无关。
