厂区管道支架施工方案

一、施工前期准备

1.1 项目了解与评估

详细了解厂区的地形、气候、土壤条件等自然环境因素，以及管道布局、负载要求等工程特定条件。评估工程难度，预计可能出现的问题，制定相应解决方案。

1.2 施工图纸与技术文件准备

根据设计要求，准备详细的施工图纸和技术文件。确保所有施工人员熟悉图纸，理解设计要求，清楚各自的施工任务。

1.3 材料与设备采购

根据设计要求和施工计划，提前采购所需的材料和设备。确保材料和设备质量符合国家标准，且满足工程需要。

二、施工现场勘查

2.1 地形地貌勘查

对施工现场进行详细的地形地貌勘查，了解地面的承载能力、稳定性等因素，为支架设计提供依据。

2.2 地下管线勘查

查明施工现场地下管线的分布和走向，避免在施工中损坏现有管线。

三、材料与设备选择

3.1 材料选择

根据设计要求和施工环境，选择适当的支架材料。材料应具有良好的承载能力、耐腐蚀性和稳定性。 3.2 设备选择

选择适合的施工设备，如焊机、切割机等。设备应性能稳定，操作简便，能够满足施工需要。

四、支架设计与计算

4.1 支架结构设计

根据管道布局、负载要求和施工环境，设计支架结构。结构应合理、稳固，能够满足使用要求。

4.2 负载计算

对支架进行负载计算，确保支架能够承受管道和介质的重量，以及可能产生的其他负载。

五、施工方法与流程

5.1 施工方法选择

根据施工环境和条件，选择适当的施工方法。如采用焊接、螺栓连接等方式进行支架安装。

5.2 施工流程安排

制定详细的施工流程，明确每一步骤的操作要求和时间节点。确保施工过程有序、高效。

六、质量控制与安全措施

6.1 质量控制

对施工过程进行严格的质量控制，确保每一个施工环节都符合设计要求和质量标准。

6.2 安全措施

制定并实施严格的安全措施，确保施工人员的安全。如设置警戒线、佩戴安全帽和防护眼镜等。 七、施工进度与人员安排

7.1 施工进度计划

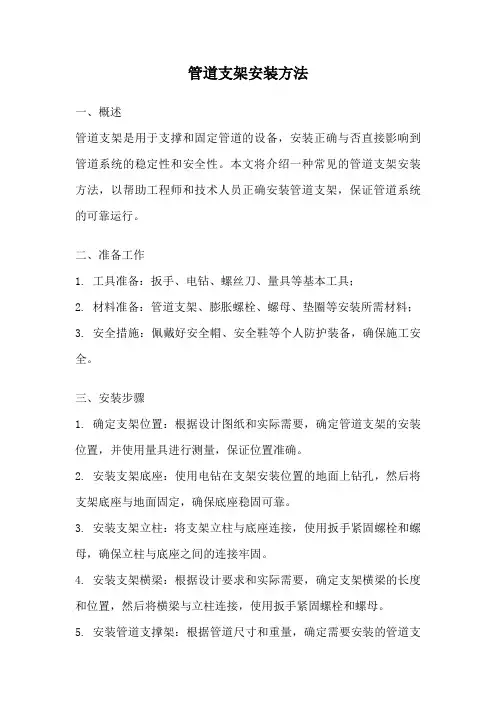

管道支架安装方法

一、概述

管道支架是用于支撑和固定管道的设备，安装正确与否直接影响到管道系统的稳定性和安全性。本文将介绍一种常见的管道支架安装方法，以帮助工程师和技术人员正确安装管道支架，保证管道系统的可靠运行。

二、准备工作

1. 工具准备：扳手、电钻、螺丝刀、量具等基本工具；

2. 材料准备：管道支架、膨胀螺栓、螺母、垫圈等安装所需材料；

3. 安全措施：佩戴好安全帽、安全鞋等个人防护装备，确保施工安全。

三、安装步骤

1. 确定支架位置：根据设计图纸和实际需要，确定管道支架的安装位置，并使用量具进行测量，保证位置准确。

2. 安装支架底座：使用电钻在支架安装位置的地面上钻孔，然后将支架底座与地面固定，确保底座稳固可靠。

3. 安装支架立柱：将支架立柱与底座连接，使用扳手紧固螺栓和螺母，确保立柱与底座之间的连接牢固。

4. 安装支架横梁：根据设计要求和实际需要，确定支架横梁的长度和位置，然后将横梁与立柱连接，使用扳手紧固螺栓和螺母。

5. 安装管道支撑架：根据管道尺寸和重量，确定需要安装的管道支撑架数量和间距，然后将支撑架与支架横梁连接，使用扳手紧固螺栓和螺母。

6. 调整支架位置：根据实际需要，调整支架的高度和位置，确保管道在安装完成后能够保持水平和垂直状态。

7. 检查安装质量：检查支架的安装质量，包括连接件是否紧固，支架是否稳固，管道是否水平和垂直等，确保安装质量符合要求。

8. 完成安装：确认支架安装无误后，进行最后的检查和清理工作，确保现场整洁。

四、注意事项

1. 选择合适的支架型号和材料，根据实际需要进行选择；

2. 安装前要对所有安装部位进行检查，确保无损坏或缺陷；

3. 安装过程中要注意安全，避免人身和财产损失；

4. 安装完成后要进行质量检查，确保安装质量符合要求；

5. 安装后要定期进行检查和维护，确保支架的可靠性和稳定性。

通过以上步骤和注意事项，我们可以正确安装管道支架，保证管道系统的稳定运行。在实际工程中，还需根据具体情况和要求进行调整和优化，确保安装质量和效果。希望本文能为工程师和技术人员提供一些参考和帮助，促进管道支架的正确安装和使用。

- 1 - 管道支架制作与安装方案

一、工艺流程

下料----角钢钻孔----焊接----刷防锈漆----位置放线--屋顶钻孔---安装丝杆----支架安装

二、施工工艺及标准

(1)管道支架安装前，首先应按设计要求定出支架的位置，再按管道的标高，把同一水平直管段两点间的距离和坡度的大小，算出两点间的高差。然后在两点间拉直线，按照支架的间距，在墙上或柱子上画出每个支架的位置。

(2)如果土建施工时已在墙上预留埋设支架的孔洞，或在钢筋混凝土构件上预埋了焊接支架的钢板，应检查预留孔洞或预埋钢板的标高及位置是否符合要求。

制作前对型钢进行矫正，开孔必须采用台钻或手电钻不得用氧乙炔焰开孔。

(3). 支吊架外观整洁漂亮，要保证焊透焊牢，不得有漏焊欠焊裂纹咬肉等缺陷。

(4). 吊杆圆钢根据管道安装标高适当截取，套丝不宜过长，丝扣末端不宜超出拖架最低点，露头15mm，不得妨碍装饰吊顶的施工。

(5). 支吊架制作完成后应进行除锈刷油，两遍底漆，露出部分刷两遍面漆，埋入墙、混凝土部位不得油漆。

2．常用支、吊架的安装方法

(1)墙上有预留孔洞的，可将支架横梁埋人墙内。埋设前应清除洞内的碎砖及灰尘，并用水将洞浇湿。填塞用M5水泥砂浆，要填得密实饱满。

(2)钢筋混凝土构件上的支架，可在浇注时在各支架的位置预埋钢板，然后将支架横梁焊接在预埋钢板上。

(3)在没有预留孔洞和预埋钢板的砖墙或混凝土构件上，可以用射钉或膨胀螺栓安装支架。

(4)沿柱敷设的管道，可采用抱柱式支架。

3．管道支、吊架的安装，应符合下列规定 - 2 - (1)位置应正确，埋设应平整牢固。

(2)支架与管道接触应紧密，固定应牢靠。

(3)滑动支架应灵活，滑托与滑槽两侧间应留有3—5mm的间隙，并有一定的偏移量。

(4)无热伸长管道的吊架、吊杆应垂直安装。

(5)有热伸长管道的吊杆，应向热膨胀的反方向偏移。

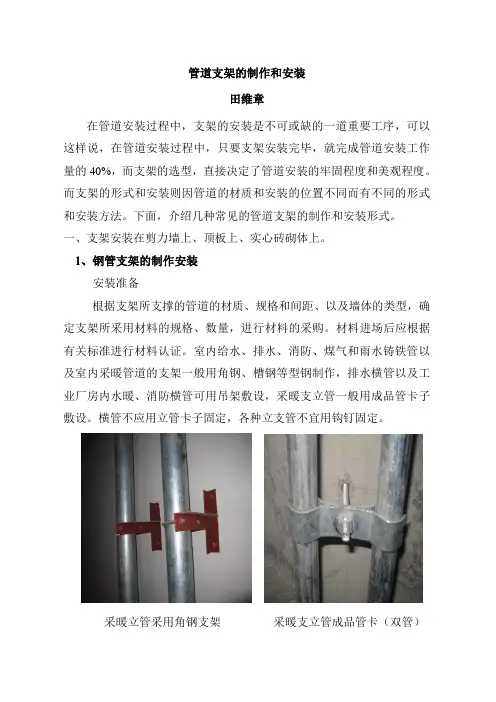

管道支架的制作和安装

田维章

在管道安装过程中，支架的安装是不可或缺的一道重要工序，可以这样说，在管道安装过程中，只要支架安装完毕，就完成管道安装工作量的40%，而支架的选型，直接决定了管道安装的牢固程度和美观程度。而支架的形式和安装则因管道的材质和安装的位置不同而有不同的形式和安装方法。下面，介绍几种常见的管道支架的制作和安装形式。

一、支架安装在剪力墙上、顶板上、实心砖砌体上。

1、钢管支架的制作安装

安装准备

根据支架所支撑的管道的材质、规格和间距、以及墙体的类型，确定支架所采用材料的规格、数量，进行材料的采购。材料进场后应根据有关标准进行材料认证。室内给水、排水、消防、煤气和雨水铸铁管以及室内采暖管道的支架一般用角钢、槽钢等型钢制作，排水横管以及工业厂房内水暖、消防横管可用吊架敷设，采暖支立管一般用成品管卡子敷设。横管不应用立管卡子固定，各种立支管不宜用钩钉固定。

采暖立管采用角钢支架 采暖支立管成品管卡（双管）

PP-R横管吊架安装 消防水平管吊架安装

支、吊架的制作

支架的制作分两种情况，一种是实心砖砌体上支架的制作安装，

另一种就是剪力墙上支架的制作安装。

实心砖砌体墙上支架的制作：根据管道保温与不保温确定管道距墙的距离，根据管道距墙的距离和支架的埋设深度，进行下料。一般的说，采暖、给水系统立支管中心距墙表面为50mm，采暖及消防导管中心距墙表面100—150 mm，排水铸铁管中心距墙表面为110—130 mm，采暖管道保温时，管中心距墙表面150—180 mm，支架的埋深一般为120—180 mm之间，支架的端部外露20mm-30mm。无论何种支架或吊架的切断或打孔都不应使用电（气）焊，应用机械切割、钻孔，根据管道与U型环的规格，确定支架上两孔的间距。（多大的管道使用多大的角钢或槽钢，支架两孔的间距，U型环的规格尺寸在《05S9管道支架、吊架图集》上都可以查阅。）支架的明露端部要光滑、平整、无毛刺，对于不使用在地沟内的支架，角钢支架的下边应倒成45°角。（05图集上没有这样的要求，公司或有些参考资料上要求。）
