超声波传感器的实验报告
一、超声波传感器的定义：
超声波传感器是将超声波信号转换成其他能量信号（通常是电信号）的传感器。超声波是振动频率高于20KHz的机械波。它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中。超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。超声波传感器广泛应用在工业、国防、生物医学等方面。
超声波传感器的原理：
二、超声波传感器按其工作原理，可分为
1、压电式
2、磁致伸缩式
3、电磁式
压电式超声波传感器
压电式超声波传感器是利用压电材料的压电效应原理来工作的。常用的敏感元件材料主要有压电晶体和压电陶瓷。
根据正、逆压电效应的不同，压电式超声波传感器分为发生器（发射探头）和接收器（接收探头） 两种，根据结构和使用的波型不同可分为直探头、表面波探头、兰姆波探头、可变角探头、双晶探头、聚焦探头、水浸探头、喷水探头和专用探头等。
压电式超声波发生器是利用逆压电效应的原理将高频电振动转换成高频机械振动，从而产生超声波。当外加交变电压的频率等于压电材料的固有频率时会产生共振，此时产生的超声波最强。压电式超声波传感器可以产生几十千赫到几十兆赫的高频超声波，其声强可达几十瓦每平方厘米。
压电式超声波接收器是利用正压电效应原理进行工作的。当超声波作用到压电晶片上引起晶片伸缩，在晶片的两个表面上便产生极性相反的电荷，这些电荷被转换成电压经放大后送到测量电路，最后记录或显示出来。压电式超声波接收器的结构和超声波发生器基本相同，有时就用同一个传感器兼作发生器和接收器两种用途。
典型的压电式超声波传感器结构主要由压电晶片、吸收块（阻尼块）、保护膜等组成。压电晶片多为圆板形，超声波频率与其厚度成反比。压电晶片的两面镀有银层，作为导电的极板，底面接地，上面接至引出线。为了避免传感器与被测件直接接触而磨损压电晶片，在压电晶片下粘合一层保护膜。吸收块的作用是降低压电晶片的机械品质，吸收超声波的能量。 磁致伸缩式超声波传感器
天津电子信息职业技术学院
实 训 报 告
课题名称 超声波传感器的应用
组 号
姓名学号
班 级
专 业

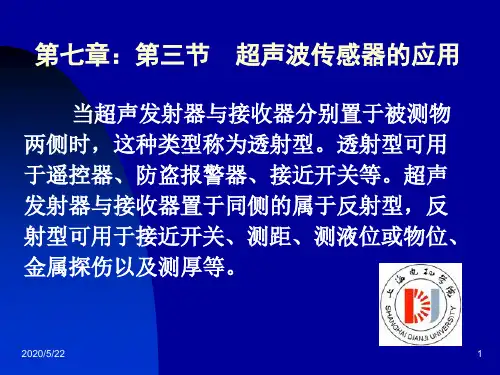

超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面。以超声波作为检测手段，必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。小功率超声探头多作探测作用。它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。
超声波传感器
利用超声波在超声场中的物理特性和各种效应而研制的装置可称为超声波换能器、 探测器或传感器。超声波探头按其工作原理可分为压电式、 磁致伸缩式、 电磁式等, 而以压电式最为常用。压电式超声波探头常用的材料是压电晶体和压电陶瓷, 这种传感器统称为压电式超声波探头。它是利用压电材料的压电效应来工作的: 逆压电效应将高频电振动转换成高频机械振动, 从而产生超声波, 可作为发射探头; 而利用正压电效应, 将超声振动波转换成电信号, 可用为接收探头。超声波探头结构：主要由压电晶片、 吸收块（阻尼块）、 保护膜组成。压电晶片多为圆板形, 厚度为δ。 超声波频率f与其厚度δ成反比。压电晶片的两面镀有银层, 作导电的极板。阻尼块的作用是降低晶片的机械品质, 吸收声能量。如果没有阻尼块, 当激励的电脉冲信号停止时, 晶片将会继续振荡, 加长超声波的脉冲宽度, 使分辨率变差。
us015超声波传感器原理
一、引言
us015超声波传感器是一种常用的测距传感器，广泛应用于机器人、无人机、自动驾驶等领域。本文将从原理的角度对us015超声波传感器进行详细介绍。
二、超声波传感器的基本原理
us015超声波传感器通过发射和接收超声波来实现测距。其基本原理如下：
1. 发射超声波：传感器内部的发射器会发出一束超声波脉冲信号，通常频率为40kHz。
2. 超声波的传播：超声波在空气中传播速度为343米/秒，当遇到障碍物时会发生反射。
3. 接收超声波：传感器内部的接收器会接收到反射回来的超声波信号。
4. 计算测距：通过测量发射和接收超声波之间的时间差，通过速度和时间的关系，可以计算出物体与传感器的距离。
三、us015超声波传感器的结构
us015超声波传感器由发射器、接收器和控制电路组成。
1. 发射器：发射超声波信号的装置，通常由压电陶瓷材料制成。
2. 接收器：接收反射回来的超声波信号的装置，也是由压电陶瓷材料制成。
3. 控制电路：负责控制发射和接收超声波信号的时序，并计算测距结果。
四、us015超声波传感器的工作过程
us015超声波传感器的工作过程可以分为四个步骤：
1. 发射超声波信号：控制电路发送一个信号给发射器，使其发射一束超声波脉冲。
2. 接收超声波信号：控制电路切换到接收模式，接收器开始接收反射回来的超声波信号。
3. 测量时间差：控制电路记录发射和接收超声波的时间，计算出时间差。
4. 计算测距：利用时间差和超声波在空气中的传播速度，通过简单的公式计算出物体与传感器的距离。
五、us015超声波传感器的特性和应用
us015超声波传感器具有以下特性：
1. 非接触测距：传感器工作原理决定了它可以实现非接触测距，适用于各种情况。
2. 高精度：传感器的测距精度通常在1-2cm之间，可以满足大多数应用的精度要求。
3. 高可靠性：传感器采用压电陶瓷材料，具有耐高温、耐腐蚀等特性，使用寿命长。 4. 反射面要求：传感器对物体的反射面要求较高，一般要求物体表面光滑、均匀。
一
超声波传感器的原理及应用
张 萍
（陕西省电子工业学校，陕西宝鸡７２１００１）
摘要：本文简要介绍了超声波的概念、特点，阐述了超
声波传感器的原理，并分析了超声波传感器在医疗、工业、液 位测量、报警等方面的应用。超声渡所具有的独特的性质，使
得超声波传感器在生产生活中体现出了越来越大的重要性，
具有一定的研究价值。 关键词：超声波传感器原理应用
１．引言 随着自动化等新技术的发展，传感器的使用数量越来越 大．一切现代化仪器、设备都离不开传感器。在工业生产中，尤
其是自动化生产过程中，用各种传感器来监测和控制生产过
程中的各个参数，如温度、压力、流量，等等，以便使设备工作
在最佳状态，产品达到最好的质量。 ２０世纪中叶，人们发现某些介质的晶体（如石英晶体、酒
石酸钾钠晶体、ＰＺＴ晶体等）在高电压窄脉冲作用下，能产生较 大功率的超声波。它与可闻声波不同，可以被聚焦，能用于集
成电路的焊接、显像管内部的清洗；在检测方面，利用超声波
有类似于光波的折射、反射的特性，制作超声波纳探测器，可 以用于探测海底沉船、敌方潜艇，等等。
现在超声波已经渗透到我们生活中的许多领域，例如Ｂ
超、遥控、防盗、无损探伤，等等。
２．超声波的概念 人们能听到声音是由于物体振动产生的，它的频率在
２０Ｈｚ～２０ｋＨｚ范围内，称为可闻声波。低于２０Ｈｚ的机械振动人
耳不可闻．称为次声波；高于２０ｋＨｚ的机械振动称为超声波，常
用的超声波频率为几十ｋＨｚ至几十ＭＨｚ。 超声波是一种在弹性介质中的机械振荡，有两种形式：横
向振荡（横波）和纵向振荡（纵波）。工业中的应用常采用纵向
振荡。超声波可以在气体、液体及固体中传播，但传播速度不 同。另外，它也有折射和反射现象，且在传播过程中有衰减。在
空气中传播超声波频率较低，一般为几ｒ卜ｋＨｚ，但衰减较快；在 固体、液体中传播频率较高，但衰减较小，传播较远。
３．超声波的特点
超声波的指向性好，不易发散，能量集中，因此穿透本 领大，在穿透几米厚的钢板后，能量损失不大。超声波在遇 到两种介质的分界面时，能产生明显的反射和折射现象，这
