南方的全站仪使用方法(说明书_)

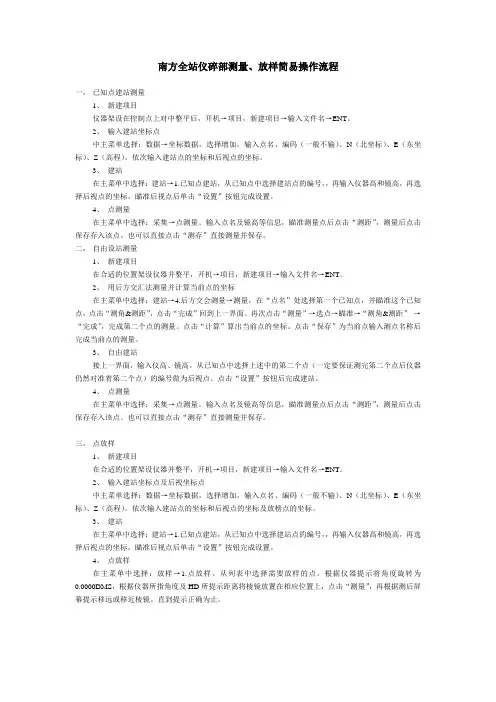

南方全站仪碎部测量、放样简易操作流程

一， 已知点建站测量

1、 新建项目

仪器架设在控制点上对中整平后，开机→项目，新建项目→输入文件名→ENT。

2、 输入建站坐标点

中主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。依次输入建站点的坐标和后视点的坐标。

3、 建站

在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，，再输入仪器高和镜高，再选择后视点的坐标，瞄准后视点后单击“设置”按钮完成设置。

4、 点测量

在主菜单中选择：采集→点测量。输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。也可以直接点击“测存”直接测量并保存。

二， 自由设站测量

1、 新建项目

在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

2、 用后方交汇法测量并计算当前点的坐标

在主菜单中选择：建站→4.后方交会测量→测量，在“点名”处选择第一个已知点，并瞄准这个已知点，点击“测角&测距”，点击“完成”回到上一界面。再次点击“测量”→选点→瞄准→“测角&测距” →“完成”，完成第二个点的测量。点击“计算”算出当前点的坐标。点击“保存”为当前点输入测点名称后完成当前点的测量。

3、 自由建站

接上一界面，输入仪高、镜高，从已知点中选择上述中的第二个点（一定要保证测完第二个点后仪器仍然对准着第二个点）的编号做为后视点。点击“设置”按钮后完成建站。

4、 点测量

在主菜单中选择：采集→点测量。输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。也可以直接点击“测存”直接测量并保存。

三， 点放样

1、 新建项目

在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

2、 输入建站坐标点及后视坐标点

中主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。依次输入建站点的坐标和后视点的坐标及放榜点的坐标。

南方全站仪NTS342R操作流程

1.设备设置

首先，打开南方全站仪NTS342R的电源开关，待仪器自检完毕后，进入主界面。接着，通过触摸屏进行语言设置、日期和时间设置等。然后，选择测量模式，例如角度测量模式或距离测量模式。

2.基准测量

在进行测量之前，需要进行基准测量以获得准确的测量结果。选择基准测量模式，按下“测量”按钮，将测量仪器指向已知点，点击“确定”按钮进行测量。测量完成后，仪器将自动进行基准修正。

3.角度测量

针对需要测量角度的任务，选择角度测量模式。将测量仪器指向目标点，点击“测量”按钮进行角度测量。测量完成后，仪器将显示测量结果。

4.距离测量

对于需要测量距离的任务，选择距离测量模式。将测量仪器指向目标点，点击“测量”按钮进行距离测量。测量完成后，仪器将显示测量结果。

5.数据采集

若需要采集测量数据，选择数据采集模式。在界面中设置数据采集的参数，例如点名、高程等。将测量仪器指向目标点，点击“测量”按钮进行数据采集。测量完成后，仪器将保存数据，并可通过数据线或无线传输至计算机或存储设备。

6.数据处理 测量数据采集完成后，可以对数据进行处理。通过连接计算机，将测量仪器与计算机相连，导入采集的数据。使用对应的数据处理软件，对数据进行处理和分析，生成测量报告或图纸。

7.仪器校准和维护

定期对全站仪进行校准和维护，以确保测量结果的准确性和可靠性。校准包括水平校准、垂直校准、方位校准等。校准过程中，需要按照仪器的说明书进行操作。

8.仪器存储和保养

在使用完全站仪后，及时将测量数据导出，并将仪器进行存储和保养。对于数据存储，可以选择将数据导出至计算机或存储设备，并备份数据以防丢失。对于仪器保养，及时清洁仪器表面和镜头，保持仪器干燥。

总结：南方全站仪NTS342R的操作流程主要包括设备设置、基准测量、角度测量、距离测量、数据采集、数据处理、仪器校准和维护、仪器存储和保养等步骤。在操作过程中，需要仔细按照仪器的说明书进行操作，并定期对仪器进行校准和维护，以保证测量结果的准确性和仪器的正常运行。

1

NTS-362型全站仪

使用手册

2

一、仪器各部件名称及其功能

1.1 各部件名称

3

4

1.2 键盘功能与信息显示

键盘符号：

显示符号：

5

1.3 功能键

角度测量模式 (三个界面菜单)

6

距离测量模式(两个界面菜单)

坐标测量模式(三个界面菜单)

7

1.4 星(★) 键模式

按下(★)键后，屏幕显示如下：

由星键(★)可作如下仪器设置：

1、对比度调节：通过按[]或[]键，可以调节液晶显示对比度（当开机出现白屏说明对比度过低，应该调高对比度；当开机出现黑屏说明对比度过高，应该调低对比度）。

2、背景光照明：（夜晚或光线不足时打开照明键）

按[F1]: 打开背景关。

再按[F1]: 关闭背景光。

3、补偿：（开启双轴补偿用于监测仪器的状态（是否倾斜）和辅助整平仪器）

按[F2]键进入“补偿”设置功能，按[F1]或[F3]键设置倾斜补偿的打开或者关。

4、反射体：按[MENU]键可设置反射目标的类型。按下[MENU]键一次，反射目标便在棱镜/免棱镜/反射片之间转换。（测量前先在★键模式查看反射体是否为棱镜）

5、指向：（一般用于线状建筑的辅助测量，红外线可以直接照准待测点，如：隧道测量）按[F3]键出现可见激光束。

6、参数：（必须对棱镜常数和气压进行设置，精密测量时需设置PPM值和温度）

按[F4]键选择“参数”，可以对棱镜常数、PPM 值和温度气压进行设置，并且可以查看回光信号的强弱。

棱镜常数（国产仪器为-1mm，进口仪器为0mm）

气压（一般地区（除青藏高原地区）气压值为正常一个大气压值760mmHg或1013hPa）

温度（一般用温度计量取测量环境温度并输入）

PPM值（计算和预测出的气象改正值）

8 二、初始设置

2.1 开/关机

再按[POWER]键3 秒钟,即关闭电源。

2.2 设置垂直角和水平角的倾斜改正

当启动倾斜传感器时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。为了确保角度测量的精度，倾斜传感器必须选用(单轴/双轴)，其显示可以用来更好的整平仪器。若出现(“补偿超限”)，则表明仪器超出自动补偿的范围，必须人工整平。

《道路分析掌测》联机指南

作者：李志华

1 / 11

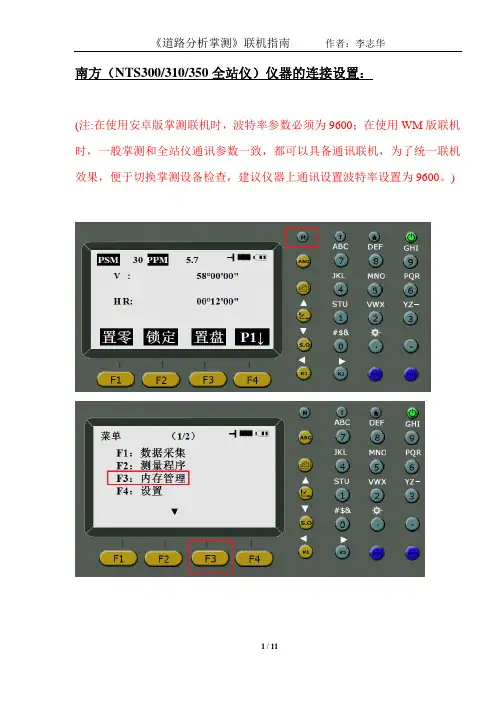

南方（NTS300/310/350全站仪）仪器的连接设置：

(注:在使用安卓版掌测联机时，波特率参数必须为9600；在使用WM版联机

时，一般掌测和全站仪通讯参数一致，都可以具备通讯联机，为了统一联机

效果，便于切换掌测设备检查，建议仪器上通讯设置波特率设置为9600。)

《道路分析掌测》联机指南

作者：李志华

2 / 11

《道路分析掌测》联机指南

作者：李志华

3 / 11

《道路分析掌测》联机指南

作者：李志华

4 / 11

（注意：最小显示精度务必设置为1毫米，最小精度设置为0.2毫米联机有问题；仪器的

垂直角设置为：天顶距。）

仪器的联机界面是在开机界面，测角界面。

南方2模式：需设置测站和仪器高，

串口号根据掌上电脑的实际情况设置。

掌测上联机要点操作说明：

1、首先在掌测上----联机设置界面上，选择仪器类型和通讯参数，“点击联机

测量模式”，配对联机，安卓版和WM版略有不同。

安卓版掌测：只选择仪器类型就可以，其他默认参数为9600,N,8,1，不用选

择都是固定的;串口号不用设置，会自动生成。当选择联机测量模式时，手机《道路分析掌测》联机指南

作者：李志华

5 / 11

上会提示蓝牙权限请求，应确认“是”，这时手机上会显示当前手机蓝牙范

围内蓝牙设备扫描情况，您的蓝牙适配器应当打开，适配器蓝牙在闪烁状态，

当您选择了代表蓝牙识别的名称符号时，掌测处于开始联机状态，(初次使用

蓝牙时，会提示您输入蓝牙密码“0000”，确认。)这时，你选择代表蓝牙符

号的那个名称，手机联机成功，会提示，“串口蓝牙已联机”，这是看到蓝牙

适配器已经处于常亮状态，蓝牙正常联机。

《道路分析掌测》联机指南

作者：李志华

6 / 11

如果提示蓝牙联机失败，应当，重新初始化蓝牙，重新选择联机测量模式。

一般情况在蓝牙电量低的时候，有异常，蓝牙供电不足。
