实验六双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。
二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。
两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。
若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。
在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
双液系两相平衡时的气相组成和液相组成并不相同。
通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。
它表明了沸点与液相组成和与之平衡的气相组成之间的关系。
在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。
这类双液系可用分馏法从溶液中分离出两个纯组分。
如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。
如图5-1(a)所示。
(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。
对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。
(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。

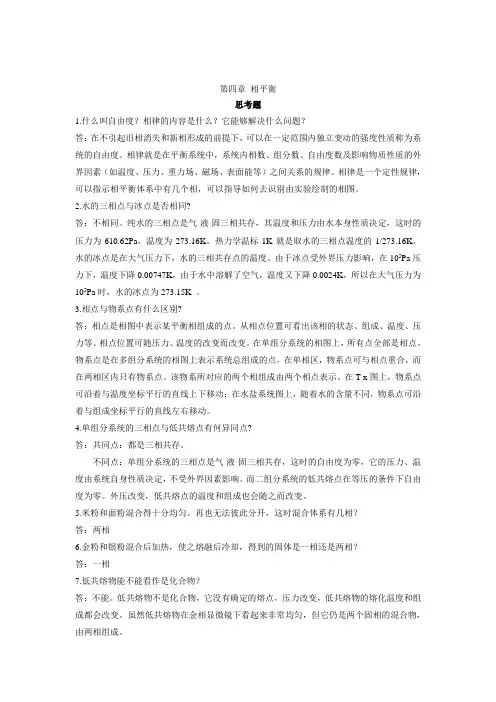

第四章相平衡思考题1.什么叫自由度？相律的内容是什么？它能够解决什么问题？答：在不引起旧相消失和新相形成的前提下，可以在一定范围内独立变动的强度性质称为系统的自由度。
相律就是在平衡系统中，系统内相数、组分数、自由度数及影响物质性质的外界因素（如温度、压力、重力场、磁场、表面能等）之间关系的规律。
相律是一个定性规律，可以指示相平衡体系中有几个相，可以指导如何去识别由实验绘制的相图。
2.水的三相点与冰点是否相同?答：不相同。
纯水的三相点是气-液-固三相共存，其温度和压力由水本身性质决定，这时的压力为610.62Pa，温度为273.16K。
热力学温标1K就是取水的三相点温度的1/273.16K。
水的冰点是在大气压力下，水的三相共存点的温度。
由于冰点受外界压力影响，在105Pa压力下，温度下降0.00747K，由于水中溶解了空气，温度又下降0.0024K，所以在大气压力为105Pa时，水的冰点为273.15K 。
3.相点与物系点有什么区别?答：相点是相图中表示某平衡相组成的点。
从相点位置可看出该相的状态、组成、温度、压力等。
相点位置可随压力、温度的改变而改变。
在单组分系统的相图上，所有点全部是相点。
物系点是在多组分系统的相图上表示系统总组成的点，在单相区，物系点可与相点重合，而在两相区内只有物系点。
该物系所对应的两个相组成由两个相点表示。
在T-x图上，物系点可沿着与温度坐标平行的直线上下移动；在水盐系统图上，随着水的含量不同，物系点可沿着与组成坐标平行的直线左右移动。
4.单组分系统的三相点与低共熔点有何异同点?答：共同点：都是三相共存。
不同点：单组分系统的三相点是气-液-固三相共存，这时的自由度为零，它的压力、温度由系统自身性质决定，不受外界因素影响。
而二组分系统的低共熔点在等压的条件下自由度为零。
外压改变，低共熔点的温度和组成也会随之而改变。
5.米粉和面粉混合得十分均匀。
再也无法彼此分开，这时混合体系有几相？答：两相6.金粉和银粉混合后加热，使之熔融后冷却，得到的固体是一相还是两相？答：一相7.低共熔物能不能看作是化合物？答：不能。
双液系的气液平衡相图2011年9月5日实验，2011年9月12日提交报告助教：柳清1 引言相图（phase diagram）是用图形表示多相系统的物理化学状态随温度、压力、组分含量等的变化的图1。
对于多相平衡系统，相律（phase rule）是其热力学基础。
本实验研究的是环己烷－乙醇（C6H12－C2H5OH）双液系的气液平衡状态。
根据相律，f＋Φ = C＋2其中相数Φ为2，独立自由组分数C为1，则系统自由度数f为1。
如果固定外压p不变，条件自由度数f′为0。
因此，在外压p不变时，温度T和组分含量x唯一确定了双液系气液平衡系统的状态。
用气液平衡时的温度T和组分含量x分别作为纵横坐标，同时测定气相和液相的组成，可以绘制双液系的气液平衡T－x相图。
不同组成的双液系具有不同形式的气液平衡T－x相图。
理想液体混合物或者接近理想液体混合物的双液系，混合物的沸点介于两纯物质沸点之间，如图1(a)。
各组分蒸气压对拉乌尔定律产生很大的正偏差时，混合溶液体系会具有最低恒沸点，如图1(b)。
反之，混合溶液体系会具有最高恒沸点，如图1(c)。
(a) (b) (c)图1 不同双液系的气液平衡T－x相图形式本实验选用具有最低恒沸点的环己烷－乙醇（C6H12－C2H5OH）双液系。
用沸点仪可以测定不同组成的双液系的恒压沸点T。
沸点仪是测定常量溶液沸点的工具。
沸腾时的溶液从喷嘴喷出，温度计测定的恰是该处蒸气和液相平衡的温度。
气相部分经过冷凝器冷凝后储存在小泡中，以备取样。
考虑到温度计的精度，需要对1/10℃温度计进行露茎校正。
由于温度计暴露于体系之外的部分所处温度与实测区域不同，二者膨胀系数略有差别。
为了补偿这部分损失，通过辅助温度计读出环境温度后，按下式校正：t = t0＋1.57×10－4×n×(t0－t s)式中t0为温度计读数，n为温度计露茎在体系外的刻度数目，t s为辅助温度计读数。
t 为校正后的温度。
