SRCT6701钻进式井壁取心器常见故障原因分析与处理

常见故障

一、井下设备

1定向探管

1）工具面超差较多，原因可能T型槽磨损严重，间隙过大造成；

2）数据不变或变动较大,原因可能加速度计表坏；

3）Gt±1％，Bt±10％，超出较大时,地磁倾角不准,探管测试系统失准，应重新标定；

4）序列参考值超出后三位数变动，探管异常；

5）连续发送关泵序列，探管标定文件丢失；

6)开泵时,不发送开泵序列，可能是流量开关异常；

7)正常钻进时，开关泵序列频繁切换，可能是开关泵判断门限与实际泵压接近，应下调开关泵判断门限;

8)无停泵序列，可能流量开关异常；

2脉冲发生器

1)波形显示区无信号无解码数据，泵压区正常,泵压表无明显波动,现象产生前五短起或起下钻，初步判定为砂卡；

2)脉冲波正常，但不出同步头,脉冲发生器可能异常；

3）仪器井口、中层测试均正常，但到井底,正常波中有杂波，无法检测到数据,可能是引鞋、阀套2损坏；

4）仪器正常工作时,突然无信号,观察压力表无明显压力变化，可能是脉冲发生器异常；

5）脉冲波形断断续续，观察压力表变化也是如此，可能是砂卡； 6）仪器连接测试正常，井口测试无信号，重新座键；

7)仪器在下钻过程中，没了信号，可能下钻过快，导致仪器脱键；

3电池

1）波形显示区脉冲时断时续，无法正常解码，出井地面测试正常，可能是电池筒减振组件虚接,振动导致仪器间歇断电;

2）正常钻进，信号解码丢波，可能电池使用过长，电压不足；

3）滑动正常，复合无信号,可能电池筒减振组件虚接；

二、地面设备

1 PC机及软件

1）PC机不出脉冲测试,可能是PC机或软件有问题；

2 专用机

1）测试显示电压20.0V左右，如过大,专用机异常；

2)专用机缓冲灯常亮，清理系统缓存，关闭防火墙，重启专用机；

3 电缆线

1）软件上未无压力显示，观察泵压表有脉冲显示，单独测试司显正常，可能电缆线损坏；

2)杂波多，可能是电缆线及压力传感器附近有大的干扰源；

4 压力传感器

油田钻井设备常出现的故障及解决策略

摘要：油田企业在不断发展过程中，只有确保钻井设备的高效、稳定、安全运转，才能为各项井下作业活动的开展提供保障。一旦钻井设备出现故障，不仅会延长完井期限，同时还会降低作业质量，威胁工作人员的生命安全，特别是传动设备、钻井泵、悬吊装置等设备，都会对施工人员生命安全造成威胁。鉴于上述，对相关钻井设备进行定期保养和故障检查很有必要。

关键词：油田钻井；设备故障

引言：毋庸置疑，钻井设备的高效运转是钻井团队高规格、高效率做好各项机械作业的先决条件，钻井设备的故障势必妨碍钻井任务的顺利开展，拖延完井期限，特别是悬吊装置、钻井泵和传动设备等出现故障，会引致生产现场的人身安全。本文通过论述油田钻井机械设备常出现的故障及原因，系统阐明解除故障的科学策略。

1.油田企业钻井设备常见故障分析

第一，退化性故障，该类故障一般表现为设备老化、变质、脱落以及磨损等等，严重影响着井下作业的顺利开展。第二，设备自身的性能故障，因电机设备应用时间的不断延长，其绝缘性能也会随之下降，同时由于散热功能不佳，会导致电机设备自身温度快速上升，甚至还会超出标准温度，降低电机的防潮性能。第三，损坏性故障，该类故障主要是指钻井设备产生挤压、龟裂、焚毁、腐蚀、开裂等问题，最终导致其性能丧失。第四，失调性故障，一般是由压力不平衡所导致，压力过高或过低，间隙或大或小等等。

2.油田钻井设备产生故障的主要原因

首先，油田属于大型的能源储备基地，其在不断发展过程中，钻井设备是至关重要的机械设备和生产工具，若缺乏完善维护和管理机制，势必会导致设备性能的每况愈下。纵观当前实际发展现状，发现我国很多油田企业在发展过程中均未建立完善可行的设备保养和维修制度，同时也缺乏事后调查与监督，导致设备维修工作远远跟不上实际的生产需求。此外，在生产实践过程中，很多团队对于设备产生的问题都是视而不见，未能进行及时的调整和维修，导致设备应用年限大幅度缩短；其次，厂家关于设备故障所提供的方法欠佳，例如，在开展钻井作业的过程中出现绞车滚轮一端无法正常润滑、钻进转盘倾斜角度有失标准等问题等，从而也在无形中降低了设备的性能和质量。此外，由于钻井设备类型具有多元化特征，加之备用设备缺乏，在出现故障时无法进行及时更换，从而也对设备的性能产生了直接影响，同时也缩短了设备的应用寿命，影响作业生产进度；最后，钻井设备操作人员缺乏专业常识也会导致设备性能的大幅度降低，且维修团队的责任意识也比较缺乏，从而产生工作不扎实、敷衍了事等现象。在操作现场中，由于人员专业常识缺乏故经常会产生很多误操作行为，从而直接降低了设备性能，甚至还会危机其自身的生命安全，影响整体的作业质量，不利于油田企业的长久稳定发展。

1 钻井井下故障处理推荐方法

第一章 井下故障的分类及判断

一、井下故障的分类

钻井井下故障分 ：井下落物故障、钻具故障、卡钻故障和其他井下故障。

1、井下落物故障是指物体掉入井内造成钻井作业不能正常进行的现象。

2、钻具故障主要是指钻具在钻井过程中发生的钻具断脱、断裂或刺穿等现象。

3、卡钻故障是指由于井内的原因，造成钻柱在井内不能上提、下放或转动的现象。卡钻故障又分为粘吸卡钻、坍塌卡钻、砂桥卡钻、缩径卡钻、键槽卡钻、泥包卡钻、干钻卡钻、落物卡钻、水泥固结卡钻等故障。

4、其他井下故障是指除上述故障以外的部分，主要包括测井故障、固井故障等。

二、井下故障的判断

1、表一 井下故障的判断

2、表二 钻进时发生卡钻故障的判断

3、表三 起钻进发生卡钻故障的判断

4、表四 下钻时发生卡钻故障的判断

2 表1 井下故障的判断

判据 故障类型

钻具断落 卡钻 严重井塌 钻头落井 落物

在钻头上 在钻头下

转

盘

转

动

情

况 扭矩正常

扭矩增大 B A1 A1

扭矩减小 A A

跳钻 A2

蹩钻 A2 A3

不能转动 A

钻具活动情况 上提遇阻 A A A

下放遇阻 A A

悬重变化 正常 B

下降 A

泵压变化 正常 B B

上升 A

下降 A A

钻井液井口返出量变化 正常 B B B B

增大

减小 A1

不返 A2

注：A项为该类故障的充分条件，据此可为该类故障定性。

B项为该类故障的必要条件，可作为辅助判断的依据。

角码1，2，3表示同一判据中的三项可能同时存在，也可能只有两项或一项存在。

3 表二 钻进时发生卡钻故障的判断

判据 运行状态 卡钻类型

粘吸 坍塌 砂桥 缩径 泥包 干钻 落物

卡

钻

前

各

种

显

示 钻进中的显示 跳钻 A1

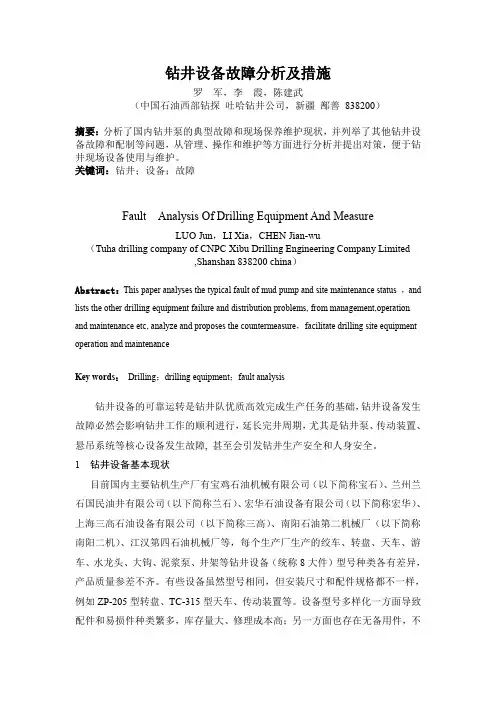

钻井设备故障分析及措施

罗 军，李 霞，陈建武

（中国石油西部钻探 吐哈钻井公司，新疆 鄯善 838200）

摘要：分析了国内钻井泵的典型故障和现场保养维护现状，并列举了其他钻井设备故障和配制等问题，从管理、操作和维护等方面进行分析并提出对策，便于钻井现场设备使用与维护。

关键词：钻井；设备；故障

Fault Analysis Of Drilling Equipment And Measure

LUO Jun，LI Xia，CHEN Jian-wu

（Tuha drilling company of CNPC Xibu Drilling Engineering Company Limited

,Shanshan 838200 china）

Abstract：This paper analyses the typical fault of mud pump and site maintenance status ，and

lists the other drilling equipment failure and distribution problems, from management,operation

and maintenance etc, analyze and proposes the countermeasure，facilitate drilling site equipment

operation and maintenance

Key words： Drilling；drilling equipment；fault analysis

钻井设备的可靠运转是钻井队优质高效完成生产任务的基础，钻井设备发生故障必然会影响钻井工作的顺利进行，延长完井周期，尤其是钻井泵、传动装置、悬吊系统等核心设备发生故障, 甚至会引发钻井生产安全和人身安全。

1 钻井设备基本现状

目前国内主要钻机生产厂有宝鸡石油机械有限公司（以下简称宝石）、兰州兰石国民油井有限公司（以下简称兰石）、宏华石油设备有限公司（以下简称宏华）、上海三高石油设备有限公司（以下简称三高）、南阳石油第二机械厂（以下简称南阳二机）、江汉第四石油机械厂等，每个生产厂生产的绞车、转盘、天车、游车、水龙头、大钩、泥浆泵、井架等钻井设备（统称8大件）型号种类各有差异，产品质量参差不齐。有些设备虽然型号相同，但安装尺寸和配件规格都不一样，例如ZP-205型转盘、TC-315型天车、传动装置等。设备型号多样化一方面导致配件和易损件种类繁多，库存量大、修理成本高；另一方面也存在无备用件，不能按照正常工序修理。
