回波损耗的原理

回波损耗(RL，简称回损)，顾名思义，指的是一种损耗。

实际上，它测量的是传输信号被反射到发射端的比例。

那么，回损又是如何发生的呢？我们都知道，在使用非屏蔽双绞线时，数据电缆有（或本应该有）100欧姆的阻抗。

但是在一个指定的频率上，阻抗值很少能正好等于100欧姆，任意一幅阻抗图都可以证明这一点。

这里的阻抗指的是输入阻抗，Zin，而不是拟合阻抗Zo。

输入阻抗指的是我们在DataTwist 350和MediaTwist手册中所描述的阻抗，拟合阻抗指的是568-A所认可的接近直线的阻抗。

阻抗的大小由双绞线对两根导线的中央间距决定。

虽然粘连线对大大减少了两根导线中央间距的变化，但它还不够完美。

即使是中央间距的微小改变也会引起阻抗的变化。

电缆中某一点的阻抗在特定频率下甚至可能达到105欧姆。

这种阻抗的不一致导致一部分信号在某个特定的频率下被反射到发射源。

这和回声原理如出一辙。

下面的图例说明了这一点。

为什么回损非常重要？以往，我们在使用非屏蔽双绞线传输数据时，其中一个线对用来传输数据，另一个线对用来接收数据，因此回损并不构成很大的问题。

但是在现在的传输方案，如千兆位以太网中，回损则有可能造成很大的影响。

因为千兆位以太网采用的是双向传输，即4个线对同步传输和接收数据。

对任一个线对来说，信号的传输端同时也是来自另一端信号的接收端。

传统的以太网也同样会遇到回损问题，但由于它采用的是不同的线对进行数据传送和接收，因此对于较大回损问题有较强的免疫力。

在传统以太网的数据传输过程中，部分信号被返回到传输端，但该传输端并不会作为接收端来接收这些反射的信号，因此，噪音几乎不会对传输产生很大的影响。

再次强调，所有系统都会遇到回损问题！！！回损问题并不仅仅只存在于千兆位以太网。

而是某些系统对严重的回损性能的抵抗能力更低罢了。

结构回损和回损结构回损(SRL) 作为电缆规范，已经沿用多年。

回损(RL) 和结构回损都是用来衡量信号反射的一种方式，但只有回损与系统相关。

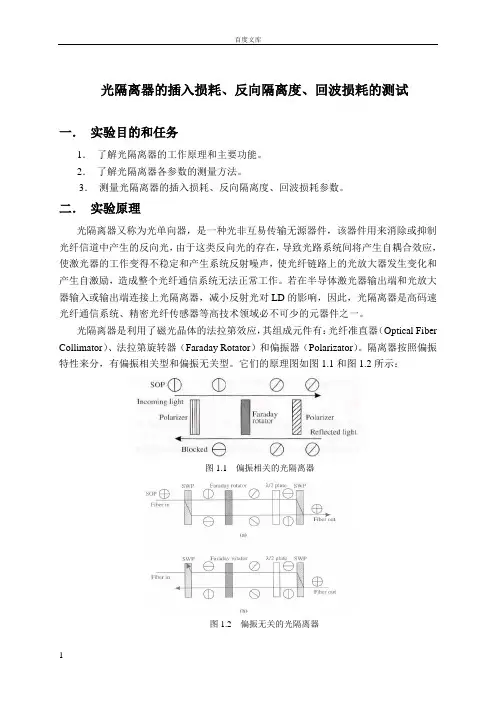

光隔离器的插入损耗、反向隔离度、回波损耗的测试一．实验目的和任务1．了解光隔离器的工作原理和主要功能。

2．了解光隔离器各参数的测量方法。

3．测量光隔离器的插入损耗、反向隔离度、回波损耗参数。

二．实验原理光隔离器又称为光单向器，是一种光非互易传输无源器件，该器件用来消除或抑制光纤信道中产生的反向光，由于这类反向光的存在，导致光路系统间将产生自耦合效应，使激光器的工作变得不稳定和产生系统反射噪声，使光纤链路上的光放大器发生变化和产生自激励，造成整个光纤通信系统无法正常工作。

若在半导体激光器输出端和光放大器输入或输出端连接上光隔离器，减小反射光对LD的影响，因此，光隔离器是高码速光纤通信系统、精密光纤传感器等高技术领域必不可少的元器件之一。

光隔离器是利用了磁光晶体的法拉第效应，其组成元件有：光纤准直器（Optical Fiber Collimator）、法拉第旋转器（Faraday Rotator）和偏振器（Polarizator）。

隔离器按照偏振特性来分，有偏振相关型和偏振无关型。

它们的原理图如图1.1和图1.2所示：图1.1 偏振相关的光隔离器图1.2 偏振无关的光隔离器对于偏振相关光隔离器，光通过法拉第旋转器时，在磁场作用下，光偏振方向旋转角为FHL =φ，式中H 为磁场强度，L 为法拉第材料长度，F 为材料的贾尔德系数。

如图 1.1，当输入光通过垂直偏振起偏器后，成为垂直偏振光，经过法拉第旋转器旋转了045，而检偏器偏振方向和起偏器偏振方向成045角，使得光线顺利通过，而反射回来的偏振光经过检偏器、法拉第旋转器以后，继续沿同一方向旋转045，即偏振方向刚好与起偏器偏振方向垂直，则光无法反向通过。

由于只有垂直偏振的光能通过光隔离器，因此称为偏振相关光隔离器。

偏振无关光隔离器如图1.2所示，图1.2(a)为光隔离器正向输入。

当包含两个正交偏振的输入光波被一个偏振分束器分离，变为垂直偏振光和平行偏振光。

erl回声回波损耗摘要：1.回波损耗简介2.回波损耗的类型3.回波损耗的影响因素4.回波损耗的测量方法5.回波损耗的应用领域正文：回波损耗，全称为回波回波损耗，是指在电子通信系统中，信号在传输过程中由于各种原因产生的损耗。

这种损耗可能会导致信号质量下降，甚至出现信号丢失的情况。

因此，对回波损耗的研究和控制，对于保证通信系统的稳定运行具有重要意义。

回波损耗主要分为以下几种类型：1.传输损耗：由于信号在传输过程中受到衰减，导致接收端信号强度降低。

2.散射损耗：由于信号在传输过程中遇到障碍物或者不均匀介质，导致信号方向发生散射，从而降低接收端信号强度。

3.吸收损耗：信号在传输过程中，由于介质对信号的吸收作用，导致信号强度降低。

4.折射损耗：由于信号在传输过程中，由于介质折射率的改变，导致信号传播速度发生变化，从而引起信号强度的降低。

回波损耗的影响因素主要包括：1.传输距离：信号传输距离越长，回波损耗通常越大。

2.传输介质：不同类型的传输介质对信号的损耗特性不同，例如，光纤的损耗通常较小，而无线电波在大气中的损耗较大。

3.信号频率：信号频率对回波损耗也有较大影响，一般来说，高频信号的损耗较大。

4.系统参数：包括信号发射功率、接收灵敏度等参数，都会影响回波损耗的大小。

回波损耗的测量方法主要有以下几种：1.直接测量法：通过直接测量信号的强度，从而计算出回波损耗。

2.反射系数法：利用传输线上信号的反射系数，结合系统参数计算回波损耗。

3.插入损耗法：在信号传输路径中插入一定的损耗器件，通过测量插入前后信号的强度差，计算回波损耗。

回波损耗在通信系统的应用领域非常广泛，主要包括：1.无线通信系统：如移动通信、卫星通信等，需要考虑信号在大气中的损耗。

2.光纤通信系统：需要考虑信号在光纤中的损耗。

3.高速数字系统：如计算机网络、数字电视等，需要控制信号在传输过程中的损耗，以保证信号质量。

回波损耗和反射系数
回波损耗和反射系数是电子学中的重要概念，它们在电磁波传输和信号处理等领域中扮演着关键角色。

回波损耗（Return Loss）通常用来描述电路中的信号反射情况。

在电路中，信号从一个设备或组件传输到另一个设备或组件时，如果有部分信号反射回来，则会造成回波损耗。

回波损耗的大小决定了信号传输的质量，因为较高的回波损耗对传感器、天线、滤波器等设备的性能都会产生负面影响。

当控制回波损耗时，要考虑电路中信号传输的频率、信号线的阻抗匹配以及信号线的长度等因素。

反射系数（Reflection Coefficient）是描述信号反射的指标。

在一条传输线上，反射系数等于反射波与入射波的幅度比值，通常用Γ表示。

反射系数的值越小，说明信号在传输过程中的反射越少，信号传输的质量也越高。

反射系数还可以用于计算回波损耗，回波损耗等于反射系数的绝对值的dB值。

电子行业中的许多设备都需要考虑回波损耗和反射系数。

在通信领域中，天线的反射系数可以决定信号的接收质量；在高速数字信号传输中，反射系数和回波损耗的控制可以影响数据传输率和误码率的性能。

因此，在设计和制造电子设备时，需要仔细研究回波损耗和反射系数对信号传输的影响，以确保设备的高性能和稳定性。

总之，回波损耗和反射系数是电子通信中非常重要的概念，可以用于描述电路中信号的质量和功能。

在电子设备的设计和制造中，要重视回波损耗和反射系数的控制，以确保设备的高性能和稳定运行。
