ZPW-2000A设备故障处理程序

ZPW2000A系统故障排查处理
ZPW2000A是一款常用的系统，但有时候也会出现故障。

接下来，我们将介绍在排查和处理ZPW2000A系统故障时应该采取的步骤。

第一步是确定故障的具体表现。

这可能包括系统崩溃、显示错误消息、运行缓慢或无法正常启动等。

通过准确描述故障现象，有助于更快地找到问题所在。

第二步是检查硬件连接。

确保所有电缆和接线都牢固连接，并且没有损坏。

在这一步中，还要检查电源是否正常工作，以及系统中的所有硬件组件是否正常。

第三步是检查软件设置。

这涉及到检查操作系统和应用程序的设置是否正确。

确保所有软件都是最新版本，并且已经正确安装和配置。

第四步是检查系统日志。

系统日志记录了系统活动的详细信息，包括任何故障。

通过查看日志，可以找到可能与故障相关的错误或异常。

第五步是运行故障排除工具。

ZPW2000A可能会提供一些内置的故障排除工具，可以帮助确定故障原因。

这些工具可以检测硬件故障、软件问题和网络连接问题等。

第六步是与技术支持人员进行联系。

如果以上步骤都无法解决问题，那么最好联系ZPW2000A的技术支持人员。

他们将提供更专业的帮助和建议，以解决故障。

第七步是备份重要数据。

在进行任何故障排除操作之前，一定要确保重要的数据已经备份。

这样可以避免数据丢失造成的损失。

最后一步是及时修复。

一旦找到故障原因，就要立即采取措施进行修复。

这可能包括软件更新、更换硬件部件或进行进一步的设置调整。

信号设备故障分析处理—ZPW-2000A自动闭塞（5）·内容导读·故障案例由故障现象、故障分析、判断处理三部分组成。

故障现象，阐明了每一个案例的现场反应、信息显示等；故障分析，通过现象判断分析发生故障的可能性，并将故障范围尽量缩小；判断处理，阐述了故障处理的方式、方法和步骤。

内容包括：6502电气集中设备故障、转辙转换设备故障、轨道电路设备故障、区间闭塞设备故障、信号机故障、计算机联锁设备故障、机车信号设备故障、TDCS设备故障、微机监测设备故障、电源设备故障等。

内容丰富、重点突出。

内容摘自原北京铁路局《信号设备故障分析处理380例》，供信号工程技术人员学习参考。

案例29：SVA引线断故障现象某站ZPW-2000A轨道电路列车运行前方靠近相邻区段红光带，轨道空闲，但衰耗盘面板“轨道占用”指示灯红灯点亮。

故障分析因是列车运行前方区段红光带，可判断为与电气绝缘节有关。

判断处理现场检查发现前方区段的空芯线圈连线被挂断。

案例30：送端电缆模拟网络盘内部断线故障现象某站控制台上行一接近着红灯。

故障分析从控制台现象观察无移频报警，只有红灯，确认为与室外连接部分故障。

判断处理第一测试点模拟网络电缆输出孔无电压，纵向测试一侧是0V，另一侧是功出电压值，确认为模拟网络内部断线。

更换电缆模拟网络盘故障恢复。

案例31：受端引接线接触不良故障现象某站ZPW-2000A区间相邻两个区间同时红光带。

故障分析两个区段同时红光带，一般是公共设备问题，多数情况是前一区段的接收设备问题。

判断处理室内测试前一区段衰耗器接收无电压，小轨无电压，到室外发现该区段钢包铜引接线接触不良，更换后，恢复正常。

案例32：穿越轨底防混卡子不良故障现象某站上行二接近红光带。

故障分析先在室内测试区段受电和送电是否正常，区分是室内故障还是室外故障。

在分线盘测得，分线盘记录电压比正常值略高，判断为室外发送端调谐单元断线或轨面短路。

判断处理到现场后测发送端V1、V2间记录电压明显下降2/3以上，此故障证明轨面短路。

选拔故障处理理论试题
姓名得分
ZPW2000A故障现象：衰耗盒面板接受、发送、及正向指示灯点亮。

轨道占用表示灯红灯。

请按故障处理流程分析判断故障点。

步骤：1、登记、汇报
2、测量衰耗盒主轨道电压是否正常（≥240mv），小轨道输入电压（XGJ）是否正常（≥24v）
3、小轨道输入电压是不正常。

查找邻区段小轨道电压是否正常、及相邻区段XG电压是否送出，邻区段XG至本区段XGJ之间断线。

4、主轨道电压是不正常。

测量QZH柜模拟网络变压器（FS）设备测电压是否正常（电压在108—160之间）。

无电压说明衰耗盒至模拟网络变压器（FS）断线，有电压、再侧量模拟网络变压器（FS）电缆测电压，无说明模拟网络变压器（FS）坏。

有电压在测量模拟网络变压器（JS）电缆侧，无电压，说明室外故障。

有再测模拟网络（JS）设备侧无电压。

说明模拟网络变压器（JS）坏。

模拟网络变压器（JS）设备侧电压正常。

说明模拟网络变压器（JS）至衰耗盒之间断线。

5、销记、汇报。

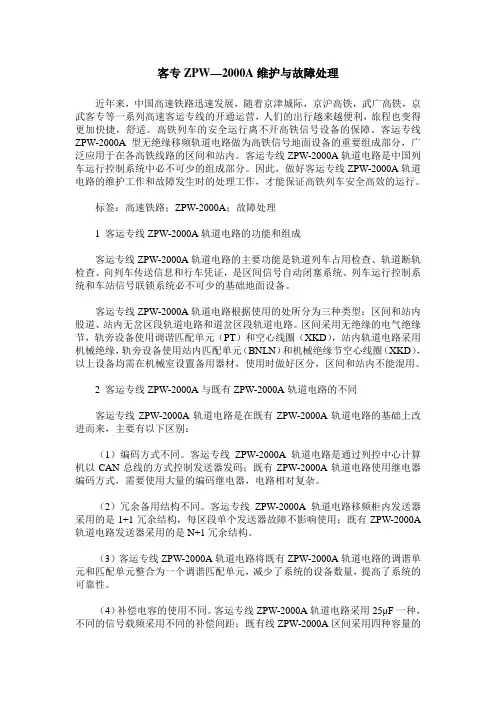

客专ZPW—2000A维护与故障处理近年来，中国高速铁路迅速发展，随着京津城际，京沪高铁，武广高铁，京武客专等一系列高速客运专线的开通运营，人们的出行越来越便利，旅程也变得更加快捷，舒适。

高铁列车的安全运行离不开高铁信号设备的保障。

客运专线ZPW-2000A型无绝缘移频轨道电路做为高铁信号地面设备的重要组成部分，广泛应用于在各高铁线路的区间和站内。

客运专线ZPW-2000A轨道电路是中国列车运行控制系统中必不可少的组成部分。

因此，做好客运专线ZPW-2000A轨道电路的维护工作和故障发生时的处理工作，才能保证高铁列车安全高效的运行。

标签：高速铁路；ZPW-2000A；故障处理1 客运专线ZPW-2000A轨道电路的功能和组成客运专线ZPW-2000A轨道电路的主要功能是轨道列车占用检查、轨道断轨检查、向列车传送信息和行车凭证，是区间信号自动闭塞系统、列车运行控制系统和车站信号联锁系统必不可少的基础地面设备。

客运专线ZPW-2000A轨道电路根据使用的处所分为三种类型：区间和站内股道、站内无岔区段轨道电路和道岔区段轨道电路。

区间采用无绝缘的电气绝缘节，轨旁设备使用调谐匹配单元（PT）和空心线圈（XKD），站内轨道电路采用机械绝缘，轨旁设备使用站内匹配单元（BNLN）和机械绝缘节空心线圈（XKD），以上设备均需在机械室设置备用器材，使用时做好区分，区间和站内不能混用。

2 客运专线ZPW-2000A与既有ZPW-2000A轨道电路的不同客运专线ZPW-2000A轨道电路是在既有ZPW-2000A轨道电路的基础上改进而来，主要有以下区别：（1）编码方式不同。

客运专线ZPW-2000A轨道电路是通过列控中心计算机以CAN总线的方式控制发送器发码；既有ZPW-2000A轨道电路使用继电器编码方式，需要使用大量的编码继电器，电路相对复杂。

（2）冗余备用结构不同。

客运专线ZPW-2000A轨道电路移频柜内发送器采用的是1+1冗余结构，每区段单个发送器故障不影响使用；既有ZPW-2000A 轨道电路发送器采用的是N+1冗余结构。
