七号信令

差错校正——PCR方式（预防循环重发方式）
• 非互控、只有肯定证实，没有否定证实 • 卫星电路等时延大于15ms的电路中 • 当信令链路负荷较大时，经常有新的MSU请求发送，使 得循环重发机会减少，故必须补充强制重发程序，以 避免重发缓冲器溢出。
长度指示码（LI—Length Indication ） • 长度指示码用来指示信令单元所携带的净荷的长度， 是用二进制表示的0－63的数。三种形式信号单元的长 度指示码分别为： • • ――长度指示码＝0： 插入信号单元 ――长度指示码＝1或2：链路状态信号单元
子业务字段指示码SSF :包括指示码(比特C和D)和两位备用 比特(比特A和B).
网络指示码分配如下:
bit: DC 00 01 10 国际网络 国际备用 国内网 (for international use only)
11
国内备用
SIF--Signaling Information Field
信令。
MTP2-----信令数据链路功能（第二级）
•第二级功能提供在信令点间信令消息可靠传递的机制。
• • 保证数据的可靠传递，对消息进行“包装”。 其主要功能包括： 信号单元定界和定位； 差错检测； 误差校正；


起始定位；流量控制。
信令链路的误差监视； 处理机故障控制
• MTP3----信令网功能级（第三级） 功能： A B • • 信令消息处理功能 ； 信令网管理功能
16 8n 8 n>2
CK SIF SIO
2 6
1
7
1
LI FIB
FSN BIB BSN
首先发送的比特
信令内容 8n
标题码
8
标记 56

中继线
用户线 用户B
交换机A(发端局) 交换机B(终端局) 启呼(摘机) 局间信令
占用信令
选择信令（路由信令） 应答信令 （通话） 复原(挂机) 用户线信令
后向挂机信令
振铃信令
应答(摘机)
复原(挂机)
用户线信令
前向拆线信令 拆线证实信令
信令的分类
按工作区域分类 用户线信令 局间信令 按功能分类 线路信令 路由信令 管理信令 按信道分类 随路信令（CAS ） 共路信令（CCS ）
信令单元
电话用户部分（TUP）：
TUP的基本功能
• TUP是No.7信令系统的用户部分（UP）的一种，主要功 能是控制电话接续的建立和释放。
• 除了可以完成普通的电话接续外，还提供一部分补充服
务，如遇忙回叫，转移呼叫，追查恶意呼叫等。 • TUP还具有电路和电路群监控功能，包括电路的导通、 闭塞、解闭、复原，电路群的闭塞、解闭、复原等。
七号信令及CC08信令系统
课程介绍
本课程介绍七号信令系统的 基本理论、基本概念以及 C&C08的七号信令系统。
课程目标
主要目标
掌握信令的基本概念
了解C&C08机的七号信令系统
信令的定义
在通信设备之间传递的各种控制信 号，如占用、释放、设备忙闲状 态，被叫用户号码等，都属于信 令。
用户线 用户A 拨号音 拨号信令 回铃音信令
个字段：
令点，
CIC OPC DPC
• DPC（24bit）为目的信令点编码，表示消息要到达的信 • OPC（24bit）为源信令点编码，表示消息源的信令点。 • CIC（12bit）标识 DPC 与 OPC 之间许多话音电路中的一
公共控制

分局A
呼叫至汇接局遇拥塞的情况
汇接局
分局B
IAM CGC CLF RLG
呼叫至汇接局拥塞
呼叫故障信号CFL
在下列情况下，应回送呼叫故障信号 • 如果使用了导通检测，在10-15秒内收不到导通或导通
失败信号 • 收到最后的地址信息后20-30秒内，未能收到应有的一
种后向信号 • 已经产生地址全信号又收到地址不全信号 • 发送了表明不能完成呼叫的呼损信号后4-15秒内，收
•SLS:信令链路选择码, SLS是用于消息负荷分担时选择 信令链路的编码
•SLC：信令链路编码，SLC是两个交换局间实际建立的 信令链路的编码，取值从0到15，也即两个局间最多建 立16条信令链路。在一些与某条具体链路相关的信令网 管理消息（SNM）和信令链路测试消息（SNT）中需要携 带SLC.
不到来话电路的拆线信号 • 当超过时限接不通而又不合适发其他呼损信号时。
呼叫监视信号 ANC 应答计费 ANN 应答不计费 CBK 后向拆线，表示被叫挂机 CLF 前向拆线，凡收到CLF都需要释放电路
电路复原消息RSC
如果仅涉及少数电路，则对每一条受影响的电路发送 一个RSC信号，未受影响的交换机收到RSC后将做如下 反应：
TUP消息的SIF字段由路由标记、标题码和信令信息三部分组成。
8 16 8n 8 2 6 1 7 1 7 8 n>2
F CK SIF SIO LI FIB FSN BIB BSN F
首先发送的比特
信令消息 8n
H1 H0 路由标记
44
64
CIC OPC DPC
4
12
24
24
TUP消息信令单元格式
路由标记
OSI-4~6

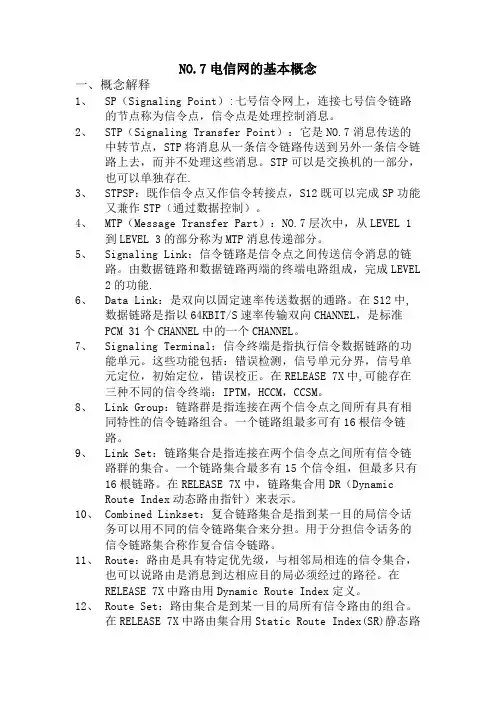

NO.7电信网的基本概念一、概念解释1、SP（Signaling Point）:七号信令网上，连接七号信令链路的节点称为信令点，信令点是处理控制消息。

2、STP（Signaling Transfer Point）：它是NO.7消息传送的中转节点，STP将消息从一条信令链路传送到另外一条信令链路上去，而并不处理这些消息。

STP可以是交换机的一部分，也可以单独存在.3、STPSP：既作信令点又作信令转接点，S12既可以完成SP功能又兼作STP（通过数据控制）。

4、MTP（Message Transfer Part）：NO.7层次中，从LEVEL 1到LEVEL 3的部分称为MTP消息传递部分。

5、Signaling Link：信令链路是信令点之间传送信令消息的链路。

由数据链路和数据链路两端的终端电路组成，完成LEVEL 2的功能.6、Data Link：是双向以固定速率传送数据的通路。

在S12中,数据链路是指以64KBIT/S速率传输双向CHANNEL，是标准PCM 31个CHANNEL中的一个CHANNEL。

7、Signaling Terminal：信令终端是指执行信令数据链路的功能单元。

这些功能包括：错误检测，信号单元分界，信号单元定位，初始定位，错误校正。

在RELEASE 7X中,可能存在三种不同的信令终端：IPTM，HCCM，CCSM。

8、Link Group：链路群是指连接在两个信令点之间所有具有相同特性的信令链路组合。

一个链路组最多可有16根信令链路。

9、Link Set：链路集合是指连接在两个信令点之间所有信令链路群的集合。

一个链路集合最多有15个信令组，但最多只有16根链路。

在RELEASE 7X中，链路集合用DR（DynamicRoute Index动态路由指针）来表示。

10、Combined Linkset：复合链路集合是指到某一目的局信令话务可以用不同的信令链路集合来分担。

用于分担信令话务的信令链路集合称作复合信令链路。
