关于太阳能路灯普通配置计算程序

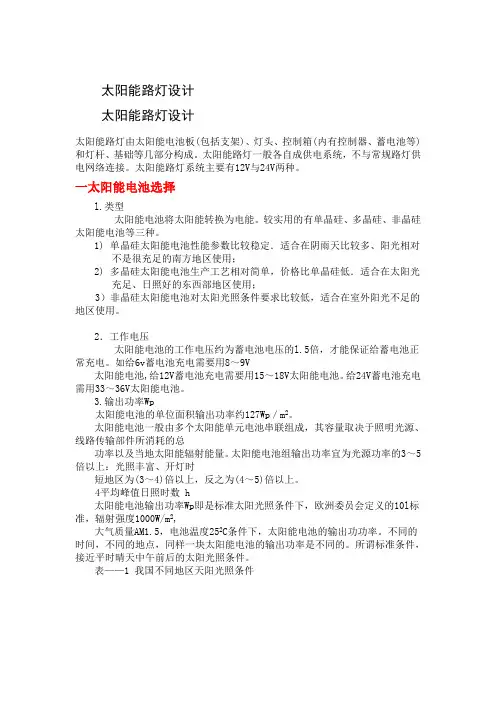

太阳能路灯设计太阳能路灯设计太阳能路灯由太阳能电池板(包括支架)、灯头、控制箱(内有控制器、蓄电池等)和灯杆、基础等几部分构成。

太阳能路灯一般各自成供电系统，不与常规路灯供电网络连接。

太阳能路灯系统主要有12V与24V两种。

一太阳能电池选择l.类型太阳能电池将太阳能转换为电能。

较实用的有单晶硅、多晶硅、非晶硅太阳能电池等三种。

1)单晶硅太阳能电池性能参数比较稳定．适合在阴雨天比较多、阳光相对不是很充足的南方地区使用；2)多晶硅太阳能电池生产工艺相对简单，价格比单晶硅低．适合在太阳光充足、日照好的东西部地区使用；3）非晶硅太阳能电池对太阳光照条件要求比较低，适合在室外阳光不足的地区使用。

2．工作电压太阳能电池的工作电压约为蓄电池电压的l.5倍，才能保证给蓄电池正常充电。

如给6v蓄电池充电需要用8～9V太阳能电池,给12V蓄电池充电需要用15～18V太阳能电池。

给24V蓄电池充电需用33～36V太阳能电池。

3.输出功率Wp太阳能电池的单位面积输出功率约127Wp／m2。

太阳能电池一般由多个太阳能单元电池串联组成，其容量取决于照明光源、线路传输部件所消耗的总功率以及当地太阳能辐射能量。

太阳能电池组输出功率宜为光源功率的3～5倍以上：光照丰富、开灯时短地区为(3～4)倍以上，反之为(4～5)倍以上。

4平均峰值日照时数 h太阳能电池输出功率Wp即是标准太阳光照条件下，欧洲委员会定义的10l标准，辐射强度1000W/m2,大气质量AM1.5，电池温度252C条件下，太阳能电池的输出功功率。

不同的时间，不同的地点，同样一块太阳能电池的输出功率是不同的。

所谓标准条件，接近平时晴天中午前后的太阳光照条件。

表——1 我国不同地区天阳光照条件区域划分丰富地区比较丰富地区可以利用地区贫乏地区年总辐射量（KJ/cm2.年）≥580500～580420～500≤420地域内蒙西部、甘肃西部、新疆南部、青藏高原新疆北部、东北、内蒙东部、华北、陕北、宁夏、甘肃部分、青藏高原东侧、海南、台湾东北北端、内蒙呼盟、长江下游、福建、广东、广西、贵州部分、云南、河南、陕西重庆、四川、贵州、广西、江西部分地区连续阴雨天数2375特征年日照≥3000h百分率≥0.75年日照2400～3000h百分率0.60.7年日照1600 ～2400h百分率0.6～0.4年日照≤1600h百分率≤0.4表——2 年总辐射量与日平均峰值日照时数对应表年辐射总量（KJ/cm2.年）420460500540580620660700740平均峰值日照时数（h）3.19 3.50 3.824.14 4.46 4.785.10 5.42 5.725．太阳能池组选择和安装路灯杆一般在5m以上，重心较高．大部分太阳电池板都是悬挂式，为增强整套设备的抗风力，一般选择多块太阳电池板组成所需要的组件功率。

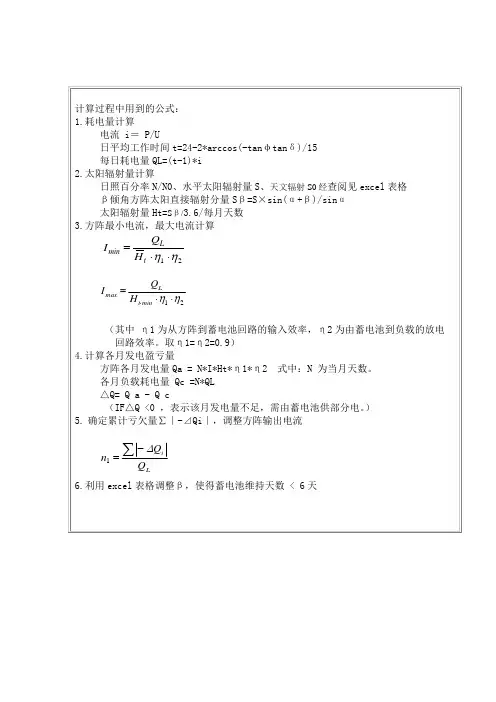

计算过程中用到的公式：
1.耗电量计算
电流 i ＝ P/U
日平均工作时间t=24-2*arccos(-tan φtan δ)/15
每日耗电量QL=(t-1)*i
2.太阳辐射量计算
日照百分率N/N0、水平太阳辐射量S 、天文辐射S0经查阅见excel 表格
β倾角方阵太阳直接辐射分量S β=S ×sin(α+β)/sin α
太阳辐射量Ht=S β/3.6/每月天数
3.方阵最小电流，最大电流计算
（其中 η1为从方阵到蓄电池回路的输入效率，η2为由蓄电池到负载的放电 回路效率。

取η1=η2=0.9）
4.计算各月发电盈亏量
方阵各月发电量Qa = N*I*Ht*η1*η2 式中：N 为当月天数。

各月负载耗电量 Qc =N*QL
△Q= Q a - Q c
（IF △Q <0 ，表示该月发电量不足，需由蓄电池供部分电。

）
5. 确定累计亏欠量∑∣-⊿Qi ∣，调整方阵输出电流
6.利用excel 表格调整β，使得蓄电池维持天数 < 6天
21ηη⋅⋅=t L min H Q I 21ηη⋅⋅=⋅min t L max H Q I L i Q Q n ∑
-=∆1
2013届毕业生自荐书 博学躬行 尚志明德
7.根据方阵输出电流，计算容量
P=k*Im*(Vb+Vd)
其中DOD 为蓄电池的放电深度，通常取0.3~0.8
k 为方阵安全系数，通常取1~1.5，
Vb 为蓄电池充电电压；取12
Vd 为防反充二极管及线路压降：取0.6
()2⋅-=∑η∆DOD Q B i。

太阳能、风力发电路灯（或系统）的计算方法？
链接：/tech/17526.html
太阳能、风力发电路灯（或系统）的计算方法？
1、纯太阳能发电路灯（或系统）的计算方法
一般北半球峰值日照时间小时数为4－6小时。

太阳能板功率＝（用电器功率W×时间H）÷当地峰值日照时间小时数H×损耗系数（1.6～2）
蓄电池容量＝（用电器功率W×时间H）÷系统电压V×阴雨天数×损耗系数（1.4～1.8）
控制器电流A＝太阳能板功率W÷充电电压V
2、太阳能风力互补发电路灯（或系统）的计算方法
一般北半球的风力等级按照3级即5米／秒为起点，每天的发电时间为6－12小时。

用电器总用电量＝用电器功率W×时间H＝WH千瓦时（度）
太阳能资源偏好的地区，将风力作为补充。

太阳能板发电提供的电量＝2／3用电器总用电量，
风力发电提供的电量＝1／3用电器总用电量
风力资源偏好的地区，将太阳能作为补充。

太阳能板发电提供的电量＝1／3用电器总用电量，风力发电提供的电量＝2／3用电器总用电量
原文地址：/tech/17526.html
页面 1 / 1。

目录一、相关设备及参数 (1)1、设备配置清单 (1)2、控制器 (1)3、蓄电池 (5)3.1蓄电池配置策略 (5)3.2本项目蓄电池容量选择计算书 (6)3.3蓄电池技术性能 (6)4、太阳能电池组件 (8)5、灯具和LED光源 (10)5.1灯具和LED光源技术性能 (10)5.2灯具选型计算书 (10)6、路灯灯杆及部件 (12)6.1灯杆及板支架技术性能 (12)6.2灯杆及板支架设计图 (12)6.3路灯基础 (12)6.4蓄电池控制箱和电缆 (12)7、路灯系统接地保护及防盗保护 (14)7.1路灯接地系统设计 (14)7.2防盗措施 (14)7.3路灯防爆性说明 (15)一、相关设备及参数1、设备配置清单2、控制器控制器技术控制器设计理念控制器作为整个太阳能路灯系统的中枢，对太阳电池的充电效率、系统运行的可靠性起致关重要的作用。

1）特殊充电管理传统路灯控制器由于结构简单、充电电流较小，均采用PWM控制下的强充、均充和浮充三过程充电方式，但由于胶体蓄电池的本身特性，不需要均衡充电。

若采用均衡充电，将因为过高的充电电压降低胶体蓄电池的使用寿命。

因此我们针对胶体电池的特点，采用适合胶体电池的充电控制装置，避免特殊状况下充电时损坏控制器。

2）保护功能在系统的运行可靠性方面，我公司根据二十多年的产品设计和工程经验，提出了多种保护功能，主要包括：主电路和控制电路光耦隔离；输入输出短路保护、蓄电池短路保护；太阳电池、负载、蓄电池开路保护；二级防雷保护等功能。

就蓄电池欠压保护点设置，我们将根据路灯系统的实际工作特点，即放电电流小的特点，设置适合于蓄电池正常工作的保护点，避免蓄电池过度放电。

根据“胶体蓄电池不同放电率下的典型放电特性曲线图”，本路灯系统采用30W的LED光源，全功率照明下的工作电流为2.5A，半功率照明下的工作电流为1.25A，因此蓄电池的欠压保护点设置为11.2V。

3）负载控制负载输出控制方面，采用光控和时控的方式保证路灯照明的正常运行。
