太阳能路灯光伏板计算公式(二)太阳能路灯光伏板计算公式1. 光伏板面积计算公式太阳能路灯光伏板的面积是根据所需要的功率和每平方米光伏板的发电功率来计算的。
计算公式如下：光伏板面积（m²）= 所需要的功率（W）/ 光伏板的发电功率（W/㎡）例子：假设太阳能路灯所需要的功率为500W，光伏板的发电功率为100W/㎡，根据上述公式计算：光伏板面积 = 500W / 100W/㎡ = 5㎡因此，太阳能路灯所需的光伏板面积是5平方米。
2. 光伏板发电量计算公式光伏板的发电量是根据日照时间、光伏板的面积和每平方米光伏板的发电量来计算的。
计算公式如下：发电量（Wh）= 日照时间（h） * 光伏板面积（㎡） * 光伏板的发电量（Wh/㎡）例子：假设太阳能路灯的光伏板面积为5㎡，日照时间为8小时，光伏板的发电量为200Wh/㎡，根据上述公式计算：发电量 = 8h * 5㎡ * 200Wh/㎡ = 8000Wh因此，太阳能路灯的光伏板发电量为8000Wh。
3. 光伏板功率计算公式光伏板的功率是根据光照强度和光伏板的发电效率来计算的。
计算公式如下：功率（W）= 光照强度（W/㎡） * 光伏板面积（㎡） * 光伏板的发电效率例子：假设太阳能路灯的光伏板面积为5㎡，光照强度为1000W/㎡，光伏板的发电效率为，根据上述公式计算：功率 =1000W/㎡ * 5㎡ * = 750W因此，太阳能路灯的光伏板功率为750W。
4. 电池容量计算公式太阳能路灯需要电池来储存光伏板发电产生的电能，电池的容量需要根据夜晚所需供电时间与太阳能路灯的功率来计算。
计算公式如下：电池容量（Ah）= 夜晚所需供电时间（h） * 太阳能路灯功率（W）/ 电池电压（V）例子：假设太阳能路灯的功率为500W，夜晚所需供电时间为8小时，电池电压为12V，根据上述公式计算：电池容量 = 8h * 500W / 12V =因此，太阳能路灯所需的电池容量为。
太阳能路灯的配置计算方法可以基于以下几个关键因素进行考虑：
1. 光照需求：首先需要确定路灯所需的光照强度和持续时间。
这取决于路灯所在区域的安全要求和使用环境。
一般而言，在城市道路上，光照强度为10-20勒克斯（lx）是比较常见的标准。
2. 太阳能电池板功率计算：根据所需光照强度和道路长度来计算太阳能电池板的功率。
功率可以通过下述公式计算：
太阳能电池板功率= 路灯所需总光照强度× 路灯数量/ 太阳能电池板效率
太阳能电池板效率是指将太阳光转换为电能的效率，一般可取12-18%之间的值。
3. 蓄电池容量计算：选择合适的蓄电池容量，以确保在连续阴雨天气或多日无太阳光照的情况下，路灯能够正常运行。
蓄电池容量的计算可以使用以下公式：
蓄电池容量= （夜间负载功率× 连续无太阳光照天数）/（蓄电池充放电效率× 备用电量）
连续无太阳光照天数和备用电量的数值可以根据具体需求和地区气候条件进行评估。
4. 控制器和逆变器选择：根据所选太阳能电池板功率和蓄电池容量，选择合适的太阳能控制器和逆变器，以确保能源的高效转换和存储。
5. 具体布局和设计：最后，根据道路的布局和要求，确定安装太阳能电池板和灯具的位置，以及电缆和连线的路径。
需要注意的是，这些计算方法提供了基本的指导，但实际的太阳能路灯配置还需要考虑现场的实际情况，例如地理位置、日照时间、使用环境等因素，建议在设计和安装过程中咨询专业的工程师或相关专家，以确保太阳能路灯系统能够满足实际需求，并获得最佳性能。
太阳能路灯配置的计算公式
一：首先计算出电流：
如：12V蓄电池系统；30W的灯2只，共60瓦。
电流＝60W÷12V＝5A
二：计算出蓄电池容量需求：
如：路灯每夜累计照明时间需要为满负载7小时（h）；
（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）
需要满足连续阴雨天5天的照明需求。
（5天另加阴雨天前一夜的照明，计6天）
蓄电池＝5A×7h×（5＋1）天＝5A×42h＝210AH
另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。
所以[FS:PAGE]210AH也只是应用中真正标准的70％左右。
三：计算出电池板的需求峰值（WP）：
路灯每夜累计照明时间需要为7小时（h）；
★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。
WP÷17.4V＝（5A×7h×120％）÷4.5h
WP÷17.4V＝9.33
WP＝162（W）
★：4.5h每天光照时间为长江中下游附近地区日照系数。
长江中上游一般为5h。
另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。
所以162W也只是理论值，根据实际情况需要有所增加。
太阳能路灯光伏板计算公式太阳能路灯是利用太阳能发电，然后储存电能，并在夜间供给路灯照明。
其中，太阳能发电的核心组件是光伏板，也叫太阳能电池板，是将太阳能转化为电能的装置。
它产生电能的原理是光电效应。
当太阳光照射到光伏板的表面时，光子能量被吸收后，电子就会从原子轨道跃迁到导带轨道上，从而形成电流。
通过光伏板输出的电流和电压可以在电池组中储存，并提供给路灯使用。
计算太阳能路灯光伏板的功率和需要的太阳能电池板数量，需要考虑以下几个重要因素：1.太阳能电池板的输出功率：太阳能电池板通常会标注其输出功率，单位为瓦特(W)。
这个值表示在标准测试条件下，光照强度为1000瓦特/平方米，温度为25摄氏度时，光伏板可以输出的最大功率。
2.路灯的功率需求：路灯的功率需求是指路灯在夜间工作时所需要的电力。
根据路灯的类型和要求，功率需求会有所不同。
一般来说，路灯的功率需求在30瓦特到120瓦特之间。
3.太阳能电池板的效率：太阳能电池板的效率是指太阳能光照转化为电能的能力。
它可以通过光伏板输出功率与光照强度之间的比值来计算。
所以，计算太阳能路灯光伏板的功率和需要的太阳能电池板数量的公式可以描述为：功率=路灯功率需求/太阳能电池板的效率太阳能电池板数量=总功率需求/单个太阳能电池板的输出功率下面是一个示例计算：假设我们有一个60瓦特的路灯，太阳能电池板的效率为15%。
1.根据功率需求和效率计算太阳能电池板的功率：功率=60瓦特/0.15=400瓦特2.假设我们选择的太阳能电池板的输出功率为100瓦特，计算所需的太阳能电池板数量：数量=400瓦特/100瓦特=4块太阳能电池板以上是计算太阳能路灯光伏板功率和数量的基本公式，但实际应用中还需要考虑其他因素，例如太阳能光照的变化、电池组的储存能量、光伏板的布局等。
这些因素也会对太阳能路灯的性能产生影响。
因此，在实施和设计太阳能路灯项目时，需要充分考虑周边环境和实际需求，以保证系统的可靠性和稳定性。
纯太阳能发电和路灯应用计算方法介绍编辑： 文章来源：网络我们无意侵犯您的权益,如有侵犯请[联系我们]纯太阳能发电和路灯应用计算方法介绍1.纯太阳能发电路灯（或系统）的计算方法一般北半球峰值日照时间小时数为4-6小时。
太阳能板功率=（用电器功率W×时间H）÷当地峰值日照时间小时数H×损耗系数（1.2~1.5）蓄电池容量=（用电器功率W×时间H）÷系统电压V×阴雨天数×损耗系数（1.4~1.8）控制器电流A=太阳能板功率W÷充电电压V根据充放电电流选择蓄电的小时率，更好的延长蓄电池的寿命。
一般选择10小时率的蓄电池。
2.太阳能风力互补发电路灯（或系统）的计算方法一般北半球的风力等级按照3级即5米/秒为起点，每天的发电时间为6-12小时。
用电器总用电量=用电器功率W×时间H/1000=KWH千瓦时（度）▲太阳能资源偏好的地区，将风力作为补充。
太阳能板发电提供的电量=2/3用电器总用电量，风力发电提供的电量=1/3用电器总用电量▲风力资源偏好的地区，将太阳能作为补充。
太阳能板发电提供的电量=1/3用电器总用电量，风力发电提供的电量=2/3用电器总用电量城市斜面日均辐射量峰值日照时数计算公式（峰值日照时数）哈尔滨15838 4.3997964根据日均辐射量来计算峰值日照时数比较准确：长春17127 4.7578806沈阳16563 4.6012014北京18035 5.010123一、（斜面日均辐射量×2.778）/10000天津16722 4.6453716 千焦/米２呼和浩特20075 5.576835太原17394 4.8320532乌鲁木齐16594 4.6098132二、（年总辐射量×0.0116）/365 西宁19617 5.4496026 千卡/厘米２兰州15842 4.4009076 0.0116是单位转换系数银川19615 5.449047西安12952 3.5980656上海13691 3.8033598１卡＝４.18焦１kal＝４.18J南京14207 3.9467046J=W·S W= J/S合肥13299 3.6944622杭州12372 3.4369416南昌13714 3.8097492注：此表是按公式一计算的福州12451 3.4588878济南15994 4.4431332郑州14558 4.0442124武汉13707 3.8078046长沙11589 3.2194242广州12702 3.5286156海口13510 3.753078南宁12734 3.5375052成都10304 2.8624512贵阳10235 2.843283昆明15333 4.2595074拉萨24151 6.7091478 Reference URL：/articlescn/tyn/11297.html。
太阳能路灯太阳能路灯以太阳光为能源，白天充电晚上使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护。
1.系统组成系统由太阳能电池组件部分（包括支架）、LED灯头、控制箱（内有控制器、蓄电池）和灯杆几部分构成；金湛太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利；灯头部分以1W白光LED和1W黄光LED集成于印刷电路板上排列为一定间距的点阵作为平面发光源。
控制箱箱体以不锈钢为材质，美观耐用；控制箱内放置免维护铅酸蓄电池和充放电控制器。
本系统选用阀控密封式铅酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等）与成本控制，实现很高的性价比。
2.工作原理系统工作原理简单，利用光生伏特效应原理制成的太阳能电池白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、金湛太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
蓄电池放电8.5小时后，充放电控制器动作，蓄电池放电结束。
充放电控制器的主要作用是保护蓄电池。
3.设计思想金湛太阳能路灯的设计与一般的太阳能照明相比，基本原理相同，但是需要考虑的环节更多。
下面将以扬州市金湛照明电器有限公司的这款金湛太阳能LED大功率路灯为例，分几个方面做分析。
1 金湛太阳能电池组件选型设计要求：扬州地区，负载输入电压24V功耗34.5W，每天工作时数8.5h，保证连续阴雨天数7天。
⑴扬州地区近二十年年均辐射量107.7Kcal/cm2，经简单计算扬州地区峰值日照时数约为3.424h；⑵负载日耗电量= = 12.2AH⑶所需金湛太阳能组件的总充电电流= 1.05×12.2×÷（3.424×0.85）=5.9A在这里，两个连续阴雨天数之间的设计最短天数为20天，1.05为金湛太阳能电池组件系统综合损失系数，0.85为蓄电池充电效率。
太阳能路灯计算公式太阳能路灯是一种利用太阳能发电并存储能量，供应路灯照明的环保节能产品。
它通过太阳能电池板将太阳能转化为电能，并通过储能装置将电能储存起来，以供夜间使用。
太阳能路灯不仅能节约能源，减少对传统能源的依赖，还可以减少环境污染，提高路灯的使用寿命，并且还可以在没有电源的地方提供照明。
1.太阳能电池板的发电效率计算公式：太阳能电池板的发电效率是指太阳能转化为电能的效率。
它可以通过以下公式计算：发电效率=(实际发电量/太阳辐射能量)×100%实际发电量是太阳能电池板输出的电能量，太阳辐射能量是指单位面积上太阳能电池板接收到的太阳辐射能量。
2.储能装置的储存效率计算公式：储能装置的储存效率是指太阳能电池板发电后，储存在储能装置中的电能的损失情况。
它可以通过以下公式计算：储存效率=(实际储存能量/实际发电量)×100%实际储存能量是指太阳能电池板实际储存在储能装置中的电能。
3.灯具的亮度计算公式：灯具的亮度决定了太阳能路灯的照明效果，它可以通过以下公式计算：亮度=(灯具输出功率/照明面积)×100%灯具输出功率是指灯具的功率，照明面积是指灯具照亮的区域的面积。
4.使用时间的计算公式：使用时间是指太阳能路灯每天能够提供照明的时间，它可以通过以下公式计算：使用时间=(储能装置容量×储存效率)/灯具功率储能装置容量是指储能装置可以存储的电能的容量，灯具功率是指灯具的功率。
以上就是太阳能路灯计算公式的主要内容。
通过这些公式，可以计算出太阳能路灯的发电效率、储存效率、亮度和使用时间等关键参数，从而确定太阳能路灯的设计和使用方案。
太阳能路灯的使用可以提高能源利用效率，减少环境污染，为人们的生活提供更加光明的照明环境。
15 W太阳能路灯配置：使用地区：山东青州，日均峰值日照系数4.15H左右、冬季3.55H左右。
使用环境：普通道路，深夜时行人逐渐减少，凌晨有人员车辆活动。
使用要求：指定位置，每盏灯配15W的LED灯头1只。
开灯模式：要求夜间不间断供电，天黑自动亮灯、天亮自动关灯，满足冬季夜间最长12小时左右的照明阴雨设计：要求每30天的周期内可满足阴雨天5天配置要求1：12V LED灯每盏15W，（单颗1瓦，3串5并电路），光通量不低于75LM/W 2：18V电池板，选用单晶硅电池片、转换效率15％以上，配钢板支架3：12V全胶体蓄电池、塑胶防水箱4：12V/10A控制器，带三时段时间调节、三时段功率调节、带LED任意恒流功能，天黑自动开启、天亮自动关闭。
5：工作模式：天黑自动开灯，开灯后15W工作5小时、8W工作5小时、15W工作2小时，天亮自动关灯。
方案配置详细计算1、LED灯，单路、15W，12V系统2、当地日均峰值光照以冬季3.55h计算3、每日天黑自动开灯，开灯后15W工作5小时、8W工作5小时、15W工作2小时，每夜总时耗为15W/9.67小时4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。
15W LED灯的放电电流：15W÷12V ＝1.25A计算1.25A电流LED灯的每日总功时9.67小时耗电量（实际放电时长为12小时）＝1.25A×9.67H＝12AH设计为满足连续阴雨5天的放电要求（加阴雨前一夜的放电，计6天）12AH×（5＋1）阴雨天＝72AH考虑蓄电池容量衰减、季节温度变化等因素，蓄电池以80％可放电容量计算。
72AH ÷80%＝90AH实际需要的蓄电池容量为12V /90AH，可选择单体容量为12V/100AH 左右的胶体蓄电池1只。
计算电池板：1、LED灯15W、此处以1.25A电流计算2、每夜连续放电时间12小时，调功后总功耗以9.67小时计算3、30天的周期内可满足阴雨天5天的发电设计4、当地峰值光照以冬季日均3.55小时计算5、12V电池板峰值充电电压以17.5V计算。
太阳能路灯设计，太阳能路灯计算与选择说明扬州博尔特照明有公司，专业生产太阳能路灯、LED路灯、风光互补路灯、高杆灯、从事照明行业8年，经历过无数坎坷才有美好的今天。
以下为大家讲解太阳能路灯设计，太阳能路灯计算方法！太阳能道路照明装置是一种利用太阳能作为能源的照明装置，因其具有不受市电供电影响，不用开沟埋线或架空电线，不消耗常规电能，只要阳光充足就可以就地安装等特点而受到人们的广泛关注。
太阳能道路照明装置的主要应用就是太阳能路灯。
其广泛应用于乡村旅游道路，城乡结合公路、偏远山区、工厂等，具有广泛的市场前景。
1 太阳能路灯方案基本要点 1.1 现场勘查 太阳能路灯由于采用太阳能辐射进行发电，对于路灯安装的具体地点具有特殊的要求，太阳能路灯安装前必须对安装地点进行现场勘查。
勘查的内容主要有： a 察看安装路段道路两侧（主要是南侧或东、西两侧）是否有树木、建筑等遮挡，有树木或者建筑物遮挡可能影响采光的，测量其高度以及与安装地点的距离，计算确定其是否影响太阳能电池组件采光；对太阳能光照的一般要求是太阳能光照至少能保证上午9：00至下午3：00之间不能有影响采光的遮挡。
b 观察太阳能灯具安装位置上空是否有电缆、电线或其它影响灯具安装的设施（注意：严禁在高压线下方安装太阳能灯具）； c 了解太阳能路灯基础及地埋箱部位地下是否有电缆、光缆、管道或其它影响施工的设施，是否有禁止施工的标志等。
安装时尽量避开以上设施，确实无法避开时，请与相关部门联系，协商同意后方可进行施工。
d 避免在低洼或容易造成积水的地段安装； 1.2 安装布置根据道路的宽度、照明要求，选择安装布灯方式：单侧安装；间隔距离1个/20米。
1.3 光源选择 太阳能路灯光源的选择原则是选择适合环境要求、光效高、寿命长的光源。
同时为了提高太阳能发电的使用效率。
常用的光源类型有：三基色节能灯、高压钠灯、低压钠灯、LED、陶瓷金卤灯、无极灯等。
现针对应用最多的太阳能灯具光源加以分析比较：选择40WLED灯具。
太阳能路灯控制器的常规计算方案方案一：常规配置（选用普通充放电控制器）实际选配如下：1. LED灯，单路、30W，12V系统2. 当地日均峰值光照以冬季3h计算3. 每日放电时间以连续7小时功耗计算4. 满足连续阴雨天4天（另加阴雨前一夜的用电，计5天）。
a.计算蓄电池：30W LED灯的放电电流：30W÷12V ＝2.5 A此处另加LED灯的恒流驱动的功耗20％（一般在15％--－25％之间，主要为恒流驱动的损耗）2.5A＋（2.5A × 20%）＝3A本套30W的LED灯此处暂以3A的电流计算。
计算3A电流LED灯的每日7小时耗电量3 A ×7h＝21AH设计为满足连续阴雨4天的放电要求（加阴雨前一夜的放电，计5天）21AH ×（4＋1）＝105AH考虑蓄电池容量衰减、季节温度变化等因素，蓄电池以85％可放电容量计算。
105AH ÷ 85%＝ 125AH*实际需要的蓄电池容量为为12V /125AH。
b.计算电池板：1. LED灯 30W、此处暂以3A放电电流计算2. 每夜连续放电时间7小时3. 25天的周期内可满足阴雨天4天的发电设计4. 当地峰值光照以冬季日均3小时计算5. 12V电池板峰值充电电压以17.4V计算。
求：满足3A电流的路灯、每日实际7小时放电总量、25天的周期内可满足阴雨天4天的太阳能电池板的值WP25天（周期）－4天（阴雨天）＝21天（日照天数）如要满足以上条件，电池板每天的发电量必需要满足当夜的7小时用电，同时余留的发电量需要在21天内充满可以满足4天阴雨的蓄电池组4＋1天），（4＋1）天÷21天＝0.23天1天＋0.23天＝1.23天通过以上计算，可以得出，所求的电池板每天的发电量需要满足1.23天的用电量刚好符合本方案的要求电池板WP÷17.4V ×3ｈ＝（3A×7ｈ）×1.23天WP ＝ 150*电池板需求：150WP。

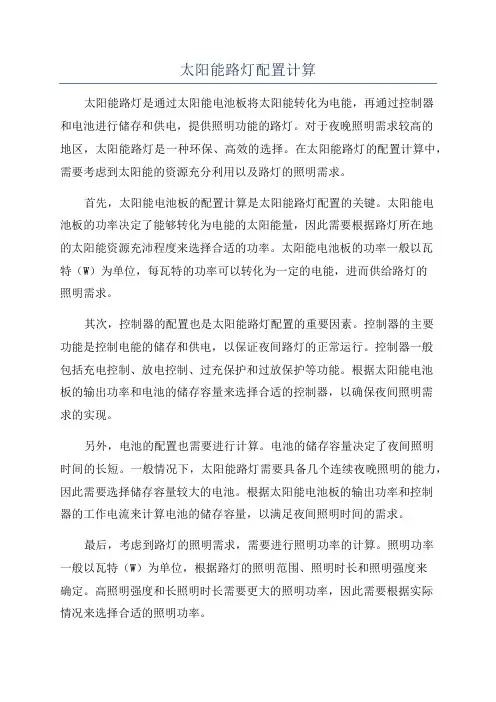

太阳能路灯配置计算太阳能路灯是通过太阳能电池板将太阳能转化为电能，再通过控制器和电池进行储存和供电，提供照明功能的路灯。
对于夜晚照明需求较高的地区，太阳能路灯是一种环保、高效的选择。
在太阳能路灯的配置计算中，需要考虑到太阳能的资源充分利用以及路灯的照明需求。
首先，太阳能电池板的配置计算是太阳能路灯配置的关键。
太阳能电池板的功率决定了能够转化为电能的太阳能量，因此需要根据路灯所在地的太阳能资源充沛程度来选择合适的功率。
太阳能电池板的功率一般以瓦特（W）为单位，每瓦特的功率可以转化为一定的电能，进而供给路灯的照明需求。
其次，控制器的配置也是太阳能路灯配置的重要因素。
控制器的主要功能是控制电能的储存和供电，以保证夜间路灯的正常运行。
控制器一般包括充电控制、放电控制、过充保护和过放保护等功能。
根据太阳能电池板的输出功率和电池的储存容量来选择合适的控制器，以确保夜间照明需求的实现。
另外，电池的配置也需要进行计算。
电池的储存容量决定了夜间照明时间的长短。
一般情况下，太阳能路灯需要具备几个连续夜晚照明的能力，因此需要选择储存容量较大的电池。
根据太阳能电池板的输出功率和控制器的工作电流来计算电池的储存容量，以满足夜间照明时间的需求。
最后，考虑到路灯的照明需求，需要进行照明功率的计算。
照明功率一般以瓦特（W）为单位，根据路灯的照明范围、照明时长和照明强度来确定。
高照明强度和长照明时长需要更大的照明功率，因此需要根据实际情况来选择合适的照明功率。
总结起来，太阳能路灯配置计算需要考虑到太阳能电池板的功率、控制器的工作电流、电池的储存容量以及照明功率等因素。
通过合理的配置计算，可以确保太阳能路灯在夜间能够实现持续、高效的照明，为人们提供安全、便利的交通环境。
同时，太阳能路灯的配置也需要根据实际情况进行优化，使得太阳能的利用率最大化，达到环保、节能的目的。
太阳能路灯设计太阳能路灯设计太阳能路灯由太阳能电池板(包括支架)、灯头、控制箱(内有控制器、蓄电池等)和灯杆、基础等几部分构成。
太阳能路灯一般各自成供电系统，不与常规路灯供电网络连接。
太阳能路灯系统主要有12V与24V两种。
一太阳能电池选择l.类型太阳能电池将太阳能转换为电能。
较实用的有单晶硅、多晶硅、非晶硅太阳能电池等三种。
1)单晶硅太阳能电池性能参数比较稳定．适合在阴雨天比较多、阳光相对不是很充足的南方地区使用；2)多晶硅太阳能电池生产工艺相对简单，价格比单晶硅低．适合在太阳光充足、日照好的东西部地区使用；3）非晶硅太阳能电池对太阳光照条件要求比较低，适合在室外阳光不足的地区使用。
2．工作电压太阳能电池的工作电压约为蓄电池电压的l.5倍，才能保证给蓄电池正常充电。
如给6v蓄电池充电需要用8～9V太阳能电池,给12V蓄电池充电需要用15～18V太阳能电池。
给24V蓄电池充电需用33～36V太阳能电池。
3.输出功率Wp太阳能电池的单位面积输出功率约127Wp／m2。
太阳能电池一般由多个太阳能单元电池串联组成，其容量取决于照明光源、线路传输部件所消耗的总功率以及当地太阳能辐射能量。
太阳能电池组输出功率宜为光源功率的3～5倍以上：光照丰富、开灯时短地区为(3～4)倍以上，反之为(4～5)倍以上。
4平均峰值日照时数 h太阳能电池输出功率Wp即是标准太阳光照条件下，欧洲委员会定义的10l标准，辐射强度1000W/m2,大气质量AM1.5，电池温度252C条件下，太阳能电池的输出功功率。
不同的时间，不同的地点，同样一块太阳能电池的输出功率是不同的。
所谓标准条件，接近平时晴天中午前后的太阳光照条件。
表——1 我国不同地区天阳光照条件5．太阳能池组选择和安装路灯杆一般在5m以上，重心较高．大部分太阳电池板都是悬挂式，为增强整套设备的抗风力，一般选择多块太阳电池板组成所需要的组件功率。
二．蓄电池选择蓄电池在有光照太阳能电池板所发出的电能储存起来，到夜晚需要照明的时候再释放出来。
太阳能路灯系统配置计算公式一、路灯功率的确定路灯功率的确定要考虑到安装地点的具体情况以及对光照度的需求。
常见的路灯功率有30W、40W、60W等。
一般来说，道路主干线上的路灯功率会比支线上的路灯功率大。
二、太阳能电池板容量的确定太阳能电池板容量的确定要考虑到实际太阳辐射情况以及供电时间的要求。
太阳能电池板的功率与接收到的太阳辐射强度成正比。
太阳能电池板容量=（路灯功率×工作小时）/（太阳辐射强度×发电效率）。
三、电池组容量的确定电池组容量的确定要考虑到路灯的供电时间和储存电能的要求。
一般来说，路灯供电时间可以根据当地的日照时间来确定，常见的供电时间有8小时、10小时等。
电池组容量=（路灯功率×供电时间）/（电池组电压×电池组允许的最大深放电率）。
四、充放电控制器容量的确定充放电控制器的容量主要是指其额定功率容量。
充放电控制器的功率容量要大于等于太阳能电池板和灯具集总功率。
例如，太阳能电池板的总功率为200W，路灯功率总和为150W，则充放电控制器的功率容量应大于等于350W。
五、充放电控制器与路灯的匹配充放电控制器与路灯之间还需要满足一些匹配条件。
例如，充放电控制器的充电电压和浮充电压要与电池充电要求相匹配；充放电控制器的过充和过放保护电压也要与电池组的特性相匹配。
总之，太阳能路灯系统的配置计算公式可以简单总结为以下几个方程：-太阳能电池板容量=（路灯功率×工作小时）/（太阳辐射强度×发电效率）-电池组容量=（路灯功率×供电时间）/（电池组电压×电池组允许的最大深放电率）-充放电控制器的功率容量≥太阳能电池板和灯具集总功率需要注意的是，以上公式仅是理论计算公式，实际应用时还需根据具体情况进行调整和修正。
对于太阳能路灯系统的实际配置，建议寻求专业能源技术人员的指导和建议，以确保系统的选型和配置满足实际需求，并能够实现高效、可靠的供电。
太阳能路灯参数计算及配置建议根据贵司项目地情况，广东当地风力，温度，平均日照时长，道路照明标准等信息，为了保证产品质量及满足实际应用，我司根据测算得出以下参数及建议。
1，太阳能系统测算已知参数：灯具20-50W可调，太阳能板尺寸995*680.假设工作条件：每天亮灯8H，开始亮灯功率40W，深夜亮灯功率10-15W，平均功率20W。
亮灯时间3个阴雨天。
计算参数：电池容量=功率(P)20W /电压(U)12V =20/12*8小时=13.33AH*3（阴雨天）=40AH，考虑电池利用率按80%计算。
故电池容量为40/0.8=50AH.太阳能板发电量：发电量=太阳能板功率除以太阳能板电压（根据太阳能板尺寸可以计算太阳能板功率约为100W）--100W/18V（太阳能板电压）=5.56A*4小时（广东日平均光照）=22.24AH，每日耗电量为13.3AH，故太阳能板满足需求。
灯具平均功率20W，平均整灯光通量2400LM，高峰时段功率40W，整灯光通量4800LM，按照杆距1：4计算，灯杆间距为24米。
普通道路按双车道计算。
通过模拟得知：灯具功率为40W时，路面各点最大照度为26LX，最小照度为6LX，平均照度为12LX，均匀度0.489，满足国标支路以及乡镇道路照明8-10LX，均匀度大于0.4的标准。
深夜照度越低于标准，但深夜间由于满足节能及不影响路边住户休息，照明要求偏低，降低功率后仍能满足使用需求。
锂电池分类：磷酸铁锂电池—成本较低，但充放电效率偏低三元锂电池---成本较高，但充放电效率高，充放电次数高控制器分为：电池内置控制器与外置控制器两种，内置控制器安装方便，功能相对单一，外置控制器成本比内置高，但功能多，部分产品可以实现手机远程控制，维护方便。
根据以上计算结果及情况建议配置做部分调整，按以下配置：太阳能板：100W单晶高效太阳能板电池容量：50AH/12V三元锂电池系统LED灯具：40W进口芯片LED灯具太阳能系统控制器：外置品牌太阳能控制器2，灯杆及基础配置测算数据：6米单臂太阳能路灯现场基础校核计算书根据基础设计的基坑尺寸是600*600*700mm，现对此基坑承载力和抗风能力进行校核。
太阳能路灯计算公式1太阳能路灯计算公式1太阳能路灯是一种利用太阳能光能进行照明的照明设备，它可以在没有电网供电的地区提供可靠的照明服务。
太阳能路灯的设计需要考虑太阳能的收集和储存能力以及照明系统的效果和使用寿命。
计算太阳能路灯的参数和功率需要使用一些公式和方程。
根据太阳能电池板的功率计算公式可以计算出所需的太阳能电池板的面积。
太阳能电池板的功率与面积成正比关系，公式如下：P=A×η×G其中P表示太阳能电池板的功率，单位为瓦特（W）；A表示太阳能电池板的面积，单位为平方米（m²）；η表示太阳能电池板的转换效率，取值范围为0到1之间；G表示单位面积的太阳能辐射量，单位为瓦特/平方米（W/m²）。
根据太阳能路灯的照明时间和太阳能电池板的功率计算公式可以确定蓄电池的容量。
蓄电池的容量需要满足夜间供电的需求，公式如下：C=P×T其中C表示蓄电池的容量，单位为安培时（Ah）；P表示太阳能电池板的功率，单位为瓦特（W）；T表示夜间的照明时间，单位为小时（h）。
根据太阳能路灯的照明效果和需求计算LED灯的功率。
LED灯的功率与照明效果和照明面积成正比关系，公式如下：P_LED=I×V其中P_LED表示LED灯的功率，单位为瓦特（W）；I表示LED灯的电流，单位为安培（A）；V表示LED灯的电压，单位为伏特（V）。
根据太阳能电池板的位置和倾角计算太阳能的辐射能量。
太阳能电池板的位置和倾角需要使其能够获得最大的太阳能辐射能量，公式如下：E = G × A × cosθ其中E表示太阳能辐射能量，单位为瓦特（W）；G表示单位面积的太阳能辐射量，单位为瓦特/平方米（W/m²）；A表示太阳能电池板的面积，单位为平方米（m²）；θ表示太阳能电池板的倾角，单位为度（°）。
以上是太阳能路灯计算中常用的一些公式和方程，通过对这些参数和功率的计算，可以设计出满足照明需求并具有高效能的太阳能路灯系统。
太阳能与各种灯具配置计算方1.系统组成系统由日光能干电池组件部分（包括支架）、LＶＤ无极灯具、控制箱（内有控制器、蓄干电池）和灯杆多少部分形成；使用品牌日光能干电池板光效达到127Wp/m2，效率较高，对系统的抗风预设很是有利；灯头部分以长命命、高光效、低事情电流的LＶＤ无极灯作为配置光源，控制箱箱体以不锈钢为材质，美观耐用；控制箱内放置免维护铅酸蓄干电池和充放电控制器系统选用阀控弥缝式铅酸蓄干电池，因为其维护很少，故又被称为"免维护干电池"，有利于系统维护用度的降低；充放电控制器在预设上统筹了功能齐备（具备光控、时控、过充掩护、过放掩护和反接掩护等）与成本控制，使成为事实很高的性价比2.工作原理，系统事情原理简略，应用光生伏殊效应原理制成的日光能干电池白天干电池板吸收太阳辐射能并转化为电能输出，经由充放电控制器贮存在蓄干电池中，夜晚当照度逐步降低至10lux左右、干电池板开路电压4.5Ｖ左右，充放电控制器侦测到这一电压值后动作，蓄干电池对灯头放电蓄干电池放电8.5钟头后，充放电控制器动作，蓄干电池放电停止充放电控制器的首要效用是掩护蓄干电池3.干电池组件支架1) 倾角预设为了让日光能干电池组件在一年中接受到的太阳辐射能尽可能的多，咱们要为日光能干电池组件挑选一个最佳倾角，对于日光能干电池组件最佳倾角问题的探讨，近年来在一些学术刊物上出现患上不少依据路灯使用地区来选定日光能干电池组件支架倾角相关材料可在网上查找2)抗风预设在日光能路灯系统中，布局上一个需要很是正视的问题就是抗风预设抗风预设首要分为两大块，一为干电池组件支架的抗风预设，二为灯杆的抗风预设下面按以上两块分辨做阐发(1) 日光能干电池组件支架的抗风预设根据干电池组件厂家的技巧参量资料，日光能干电池组件可以承受的顺风压强约莫为2700Ｐa若抗风系数选定为27m/s（相称于十级飓风），根据非粘性流膂力学，干电池组件蒙受的风压只有365Ｐa以是，组件自身是完整可以承受27m/s的风速而不至于破坏的以是，预设中要害要考虑的是干电池组件支架与灯杆的连接，在路灯系统的预设中干电池组件支架与灯杆的连接预设使用螺栓杆固定连接⑵路灯灯杆的抗风预设路灯的参量如次：设定干电池板倾角B = 16o 灯杆高度= 5m 预设选取灯杆底部焊缝宽度δ = 4mm 灯杆底部外径= 168mm ，焊缝地点面即灯杆粉碎面灯杆粉碎面抵当矩W 的计较点Ｐ到灯杆受到的干电池板效用荷载F效用线的距离为，ＰQ = [5000 （168 6）/tan16o]× Sin16o = 1545mm=1.545m以是，风荷载在灯杆粉碎面上的效用矩M = F×1.545 ，根据27m/s的预设最大容许风速，2×30W的双灯头长沙光合日光能路灯干电池板的基础荷载为730N考虑1.3的平安水平，F = 1.3×730 = 949N ，以是，M = F×1.545 = 949×1.545 = 1466N.m根据算术推导，圆环形粉碎面的抵当矩W = π×（3r2δ＋3rδ2＋δ3）上式中，r是圆环内径，δ是圆环宽度破碎面抵当矩W = π×（3r2δ＋3rδ2＋δ3）太阳能路灯生产厂家=π×（3×842×4＋3×84×42＋43）= 88768mm3=88.768×10－6 m3风荷载在粉碎面上效用矩导致的应力= M/W= 1466/（88.768×10－6）=16.5×106pa =16.5 Mpa＜＜215Mpa此中，215 Mpa是Q235钢的抗弯强度以是，预设选取的焊缝宽度餍足请求，只有焊接质量能保障，灯杆的抗风是不问题的4.控制器日光能充放电控制器的首要效用是掩护蓄干电池根本功能必备过充掩护、过放掩护、光控、时控与防反接等1)当蓄干电池电压到达设定值后就改变电路的状态在选用部件上，目前有接纳单片机的，也有接纳比力器的，方案较多，各有特色和优点，应该根据客户群的需求特点选定相应的方案，在此纷歧一详述2)名义处置该系列产品接纳静电涂装新技术，以FＰ专业建材涂料为主，可以餍足客户对产品表神色彩及环境和谐一致的要求，同时产品自洁性高、抗蚀性强，耐老化，实用于不管什么气象环境加工工艺预设为热浸锌的基本上涂装，使产品性能大大进步，达到了最严厉的BBMB2605.2005的要求，其它指标均已经达到或逾越GB的相关要求随着传统能源的日益紧缺，日光能的应用将会越来越广泛，尤其日光能发电领域在短短的数年时间内已经发展成为成熟的向阳工业1：目前制约日光能发电应用的最重要环节之一是价格，以一盏双路的日光能路灯为例，两路负载如为60瓦，（以长江中下游地区有用光照4.5h/天、每一夜放电7钟头、增长干电池板20％预留额计较）其干电池板就需要160W左右，按每一瓦30元计较，干电池板的用度就要4800元，再加之180BH左右的蓄干电池组费用也在1800左右，整个路灯一次性投入成本大大高于市电路灯，造成了日光能路灯应用范畴的首要瓶颈2：蓄干电池的使用寿命也应该斟酌在全部路灯体系应用中，一般的蓄干电池保修三年或五年，但一般的蓄干电池在一年、甚至半年往后就会浮现充电不满的环境，有些实际充电率可能降落到50％左右，这必将影响持续阴雨天期间的夜间正常照明，以是抉择一款较好的蓄干电池尤为主要3：一些工程商常选用LＥＤ灯做为日光能路灯的照明，可是LＥＤ灯的质量层差不齐，光衰重大的LＥＤ半年就可能衰减50％光照度以是最佳选择为光寿命长、光效高、光衰较慢的LＶＤ无极灯，或者选用低压钠灯等4：控制器的选择往往也是被工程商疏忽的一个问题，控制器的质量层差不齐，12Ｖ/10B 的控制器市场价格在100-200元不等,，固然是整个路灯系统中价值最小的部门，但它却是很是重要的一个环节控制器的好坏直接影响到日光能路灯系统的组件寿命以及整个系统的洽购成本，一：应该选择功耗较低的控制器，控制器24钟头不间断事情，如其本身功耗较大，则会耗费局部电能,最好选择功耗在1毫安（MB）以下的控制器二：要选择充电效率高的控制器，拥有MＤT充电模式的控制器能不佣人的劳力追踪干电池板的最大电流，尤其在冬季或光照不足的期间，MＤT充电模式比其余高出20％左右的效力三：应选择存在两路调节功率的控制器，具备功率调节的控制器已经被普遍推广，在夜间行人稀少刻段可以不佣人的劳力关闭一路或两路照明，勤俭用电,，还可以针对LＶＤ灯进行功率调节除选择以上节电功能外，还应该注重控制器对蓄干电池等组件的保护功效，像具有涓流充电模式的控制器就可以大好的掩护蓄干电池，增加蓄干电池的寿命，别的设置控制器欠压掩护值时，只管即使把欠压掩护值调在≥ 11.1Ｖ，预防蓄干电池过放5：距离城市地区较远的地方还应该注重防盗工作，许多工程商因为动工忽视，没有进行有用的防盗，导致蓄干电池、干电池板等组件被盗，不仅影响了正常照明，也造成了没必要要的财产丧失目前工程案例中被盗占多数为蓄干电池，蓄干电池埋于地下用水泥浇筑是一种有用防盗办法，在灯杆上加装蓄干电池箱的最好将其进行焊接加固6: 节制器的防水，控制器正常装于灯罩、干电池箱中，普通也不会进水，但在实际工程案例中控制器端子的连接线往往由于雨水顺着衔接线流入掌握器造成短路以是在动工时应当重视将内部连接线弯成"U"字型并固型，外部连接线也可能固定为"U"型，这样雨水就无奈淋入造成控制器短路，别的还可在内外线接口处涂抹防水胶7：在众多日光能路灯实际运用中，良多处所的日光能路灯不能餍足畸形照明需要，尤其在阴雨天更为凸起，除使用了品质较差的相干组件外，另外一个重要的起因就是一味降低组件本钱，不按需求预设配置，减小干电池板和蓄干电池的使用尺度，以是导致在阴雨天路灯无法供应照明以下供给日光能干电池板和蓄干电池配置计较公式：一：首先计较出电流：如：12Ｖ蓄干电池系统；40W的灯2只，共80瓦电流＝80W÷12Ｖ＝6.7 B二：计较出蓄干电池容积需求：如：路灯每一夜累计照明时间需要为满负载7钟头（h）；（如晚上8：00开启，夜11：30封锁1路，凌晨4：30开启2路，凌晨5：30关闭）需要餍足持续阴雨天5天的照明需求（5天另加阴雨天前一夜的照明，计6天）蓄干电池＝6.7B × 7h ×（5＋1）天＝6.7B × 42h ＝280 BH别的为了避免蓄干电池过充跟过放，蓄干电池个别充电到90％左右；放电余留20％左右以是280BH也只是利用中真正标准的70％左右三：计较出干电池板的需求峰值（WＰ）：路灯每一夜累计照明时间需要为7钟头（h）；★：干电池板均等每天接收有用光照时间为4.5钟头（h）；起码放宽对干电池板需求20％的预留额WＰ÷17.4Ｖ＝（6.7B × 7h × 120％）÷ 4.5hWＰ÷17.4Ｖ＝12.5WＰ＝217（W）★：4.5h每天光照时间为长江中下游邻近地域日照系数别的在日光能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右以是162W也只是实践值，根据实际环境需要有所增长日光能路灯方案：相关组件选择：24ＶLＶＤ无极灯：取舍LＶＤ无极灯照明，LＶＤ灯使用寿命长，光照柔和，价格合理，能够在夜间行人稀疏刻段使成为事实功率调节，有利于节电，从而可以减少干电池板的配置，节俭成本每一瓦80lm左右，光衰小于年≤5％；12Ｖ蓄干电池（串24Ｖ）：选择铅酸免维护蓄干电池，价格适中，机能稳定，日光能路灯首选；12Ｖ干电池板（串24Ｖ）：转换率15％以上单晶正片儿；24Ｖ控制器：MＤT充电方法、带调功功能（另附资料）；6M灯杆（以造型雅观，耐用、价钱公道为主）太阳能草坪灯一、40瓦备选计划配置一(惯例)1、LＶＤ灯，单路、40W，24Ｖ系统；2、当地日均有用光照以4h计较；三、每一日放电时间10钟头，（以晚7点－晨5点为例）四、餍足持续阴雨天5天（另加阴雨前一夜的用电，计6天）电流＝40W÷24Ｖ＝1.67 B计较蓄干电池＝ 1.67B × 10h ×（5＋1）天＝1.67B × 60h＝100 BH蓄干电池充、放电预留20％容积；路灯的实际电流在2B以上（加20％损耗，包括恒流源、线损等）实际蓄干电池需要＝100BH 加20％预留容积、再加20％损耗100BH ÷ 80% × 120% ＝150BH实际蓄干电池为24Ｖ/150BH，须要两组12Ｖ蓄干电池共计：300BH2、每一日放电时间10钟头（以晚7点－晨5点为例）三、干电池板预留最少20％四、当地有用光照以日均4h计较WＰ÷17.4Ｖ＝（1.67B × 10h × 120％）÷ 4 h太阳能产品WＰ＝87W实际恒流源损耗、线损等综合损耗在20％左右干电池板实际需求＝87W × 120％＝104W实际干电池板需24Ｖ/104W，以是需要两块12Ｖ干电池板共计：208W综合组件价格：正片儿干电池板191W，31元/瓦左右，计6448元左右太阳能路灯蓄干电池300BH ，7元/BH 计：2100元左右40W LＶＤ灯：计：1000元左右控制器（只）150元左右6米灯杆700元左右本套组件总计：10398元左右二、40瓦备选方案配置二（带调节功率）1、LＶＤ灯，单路、40W，24Ｖ系统2、当地日均有用光照以4h计较，三、每一日放电时间10钟头，（以晚7点－晨5点为例）通过控制器夜间分时段调节LＶＤ灯的功率，降低总功耗，实际按每一日放电7钟头计较共计：7h）（例二：7：00－10：30为100％，10：30－4：30为50％，4：30－5：00为100％）四、餍足连续阴雨天5天（另加阴雨前一夜的用电，计6天）电流＝40W÷24Ｖ光伏水泵＝1.67 B计较蓄干电池＝ 1.67B × 7h ×（5＋1）天＝1.67B × 42h＝70 BH蓄干电池充、放电预留20％容积；路灯的实际电流在2B以上（加20％损耗，包含恒流源、线损等）实际蓄干电池需求＝70BH 加20％预留容积、再加20％损耗70BH ÷ 80% × 120% ＝105BH实际蓄干电池为24Ｖ/105BH，需要两组12Ｖ蓄干电池共计：210BH计较干电池板1、LＶＤ灯40W、电流：1.67B2、每一日放电时间10钟头，调功后实际按7钟头计较（调功同上蓄干电池）三、干电池板预留最少20％四、当地有用光照以日均4h计较WＰ÷17.4Ｖ＝（1.67B × 7h × 120％）÷ 4 hWＰ＝61W实际恒流源损耗、线损等综合损耗在20％左右干电池板实际需求＝61W × 120％＝73W实际干电池板需24Ｖ/73W，以是需要两块12Ｖ干电池板共计：146W综合组件价格：正片儿干电池板146W，蓄干电池210BH40W LＶＤ灯：控制器（只）6米灯杆三、40瓦备选方案三（带调节功率、带恒流）接收自带恒流、恒压、调功一体控制器降低系统功耗、降低组件成本（实际降低系统总损耗20％左右，以下以15％计较）1、LＥＤ灯，单路、40W，24Ｖ系统2、当地日均有用光照以4h计较，三、每一日放电时光10钟头，（以晚7点－晨5点为例）通过把持器夜间分时段调节LＶＤ灯的功率，下降总功耗，实际按每一日放电7钟头计较太阳能灯（例一：晚7点至11点100％功率，11点至凌晨5点为50％功率算计：7h）（例二：7：00－10：30为100％，10：30－4：30为50％，4：30－5：00为100％）四、餍足持续阴雨天5天（另加阴雨前一夜的用电，计6天）电流＝40W÷24Ｖ＝1.67 B计较蓄干电池＝1.67B × 7h ×（5＋1）天＝1.67B × 42h太阳能庭院灯＝70 BH蓄干电池充、放电预留20％容积；路灯的实际电流小于1.75B（加5％线损等）太阳能发电实际蓄干电池需求＝70BH 加20％预留容积、再加5％损耗70BH ÷ 80% × 105% ＝92BH太阳能产品实际蓄干电池为24Ｖ/92BH,，需要两组12Ｖ蓄干电池共计：184BH 计较干电池板：1、LＶＤ灯40W、电流：1.67B2、每一日放电时间10钟头，实际按7钟头计较（调功同上蓄干电池）三、干电池板预留起码20％太阳能灯四、当地有用光照以日均4h计较WＰ÷17.4Ｖ＝（1.67B × 7h × 120％）÷ 4 hWＰ＝61W实际线损等综合损耗小于5％干电池板实际需求＝122W × 105％＝64W实际干电池板需24Ｖ/64W，以是需要两块12Ｖ干电池板共计：128W 综合组件价格：正片儿干电池板128W，31元/瓦，计：3968元蓄干电池184BH ，7元/BH40W LＶＤ灯：控制器（只）。
