FOC的SVPWM模块原理
随着电力电子技术的快速发展，交流电机控制成为了现代工业中不可或缺的一部分。而在交流电机控制中，矢量控制是一种常用的控制方式，而SVPWM（Space Vector Pulse Width Modulation）则是实现矢量控制的一种方法。本文将重点介绍FOC（Field-Oriented
Control）的SVPWM模块原理。
我们需要了解FOC的基本原理。FOC是一种通过将电机绕组的磁场矢量与电机转子磁场矢量进行分离控制的方法。它将电机的磁场矢量分为两个部分：一个是与转子磁场矢量同向的磁场矢量，另一个是与转子磁场矢量垂直的磁场矢量。通过控制这两个磁场矢量的大小和方向，可以实现对电机的精确控制。
SVPWM是FOC中实现矢量控制的关键步骤之一。它是一种通过调节电机的电压矢量来控制电机的输出转矩和转速的方法。SVPWM的基本原理是通过改变电压矢量的大小和方向，使其与电机磁场矢量同步，从而控制电机的输出。
SVPWM的核心思想是将一个周期的电压波形分解为六个电压矢量，分别为零矢量、A相正矢量、B相正矢量、C相正矢量、A相负矢量和B相负矢量。这六个电压矢量可以通过改变各相电压的大小和相位来实现。
在SVPWM中，首先需要根据控制目标计算出电机的电流矢量和转子磁场矢量。然后，根据电流矢量和转子磁场矢量的关系，计算出电机的磁场矢量。接下来，根据磁场矢量和电压矢量的关系，计算出电机的电压矢量。最后，将电压矢量转化为电压波形，并输出给电机。
SVPWM的实现过程中，需要通过三角函数运算和查表等方法来计算各个矢量的大小和相位。同时，为了保证电机的稳定性和响应速度，还需要考虑电压矢量的切换频率和占空比。
总结一下，FOC的SVPWM模块是一种实现电机矢量控制的重要方法。通过调节电机的电压矢量，可以实现对电机的精确控制。SVPWM的实现过程中需要进行复杂的计算和切换，但它能够提供高效、稳定的电机控制性能。随着电力电子技术的不断发展，SVPWM将在更多领域中得到应用，为电机控制带来更多可能性。
基于foc矢量控制的无刷直流电机控制器设计
文章标题：基于FOC矢量控制的无刷直流电机控制器设计探索
序
无刷直流电机（BLDC）在各种应用中都得到了广泛的应用，由于其高效率、低噪音和低维护要求，成为了许多行业的首选。在BLDC电机的控制中，FOC矢量控制技术已经成为了一种重要的控制方法。本篇文章将全面探讨基于FOC矢量控制的无刷直流电机控制器设计的相关内容，旨在帮助读者更深入地理解这一技术并应用于实际项目中。
一、FOC矢量控制技术的概述
在介绍基于FOC矢量控制的无刷直流电机控制器设计之前，首先我们需要了解FOC矢量控制技术的概念和原理。FOC矢量控制是一种通过控制电机的电流和转子磁通实现对电机的高效、精准控制的技术。在FOC矢量控制中，通过对电机的三相电流进行精准控制，可以实现电机的高效运行，降低能耗和提高性能。
1. FOC矢量控制的基本原理
在FOC矢量控制中，电机的三相电流被分解为两个独立的分量：一个是沿着磁场转子磁通方向的磁通分量，另一个是与磁场垂直的转子电流分量。通过对这两个分量进行独立控制，可以实现对电机的高精度控制，达到最佳的运行效果。
2. FOC矢量控制的优势
相较于传统的直接转矩控制（DTC）技术，FOC矢量控制具有更高的控制精度和动态响应，能够更好地适应各种工况下的控制需求，对电机能效比提升和转矩波动降低等方面有着显著的优势。
二、基于FOC矢量控制的无刷直流电机控制器设计
基于FOC矢量控制的无刷直流电机控制器设计是一个复杂而又具有挑战性的工程项目。在设计过程中，需要考虑到电机的参数识别、闭环控制算法、硬件设计等多个方面的内容。
1. 电机参数识别
在进行FOC矢量控制器设计之前，首先需要对电机进行参数识别。这包括电机的定子电感、磁通链路和电阻等参数的准确测量和识别，这些参数的准确性将直接影响到FOC矢量控制的效果。
2. 闭环控制算法
针对FOC矢量控制的无刷直流电机控制器设计，闭环控制算法是非常关键的一部分。在设计中需要考虑到速度环、电流环的闭环控制设计，并优化参数以满足实际应用中的控制需求。
无感FOC控制原理
FOC（Field-Oriented Control）即磁场定向控制，是一种电机矢量控制方法。它通过将三相交流电机的控制转化为两个独立轴的控制，分别是磁场轴和扭矩轴，从而实现电机的高性能控制。
FOC的基本原理是将三相交流电机的磁场定向到一个轴上，再根据需要的扭矩进行控制，从而实现电机的高效、精准控制。
FOC的控制过程主要包括四个步骤：磁场转换、磁场定向、电流控制和速度/位置控制。
首先，在磁场转换阶段，三相交流电流经过变换，被转换到一个以磁场轴为方向的直流电流上。这一步骤是为了将三相交流电机的控制转化为直流电机的控制。
然后，在磁场定向阶段，经过磁场转换后的直流电流被分解为两个分量，一个是磁场轴上的电流（Id），另一个是扭矩轴上的电流（Iq）。磁场轴的电流控制电机的磁通，扭矩轴的电流控制电机的转矩。
接下来，在电流控制阶段，通过对磁场轴和扭矩轴上的电流进行控制，来达到对电机磁通和转矩的控制。通常采用PID控制算法来实现电流控制，根据反馈信号和期望值之间的差异来调节输出信号。
最后，在速度/位置控制阶段，根据需要对电机的速度或位置进行控制。通常通过对电机角度或速度进行反馈，结合PID控制算法来实现。
FOC控制的优点在于能够实现高效、高精度的电机控制，具有较低的谐波失真和较高的输出效率。同时，FOC控制还可以实现电机的快速动态响应和较低的转矩波动。 总的来说，FOC控制是一种能够实现电机高性能控制的方法，通过将电机的磁场定向到一个轴上，并根据需要控制扭矩和速度/位置，实现电机精准、高效的控制。

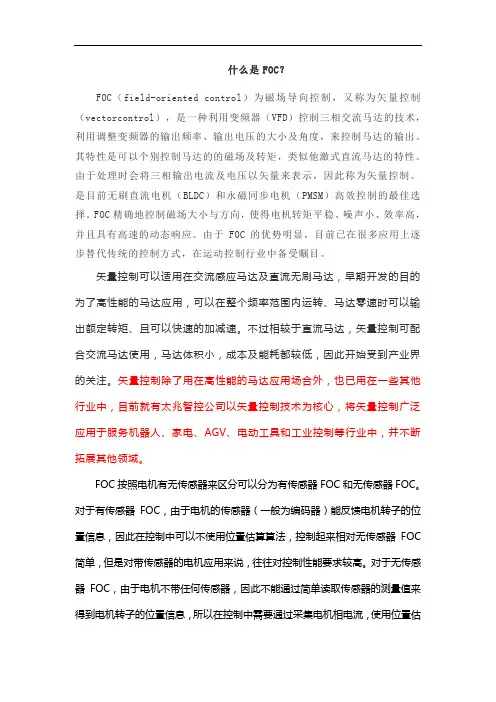

什么是FOC？
FOC（field-oriented control）为磁场导向控制，又称为矢量控制（vectorcontrol），是一种利用变频器（VFD）控制三相交流马达的技术，利用调整变频器的输出频率、输出电压的大小及角度，来控制马达的输出。其特性是可以个别控制马达的的磁场及转矩，类似他激式直流马达的特性。由于处理时会将三相输出电流及电压以矢量来表示，因此称为矢量控制。是目前无刷直流电机（BLDC）和永磁同步电机（PMSM）高效控制的最佳选择。FOC精确地控制磁场大小与方向，使得电机转矩平稳、噪声小、效率高，并且具有高速的动态响应。由于FOC的优势明显，目前已在很多应用上逐步替代传统的控制方式，在运动控制行业中备受瞩目。
矢量控制可以适用在交流感应马达及直流无刷马达，早期开发的目的为了高性能的马达应用，可以在整个频率范围内运转、马达零速时可以输出额定转矩、且可以快速的加减速。不过相较于直流马达，矢量控制可配合交流马达使用，马达体积小，成本及能耗都较低，因此开始受到产业界的关注。矢量控制除了用在高性能的马达应用场合外，也已用在一些其他行业中，目前就有太兆智控公司以矢量控制技术为核心，将矢量控制广泛应用于服务机器人、家电、AGV、电动工具和工业控制等行业中，并不断拓展其他领域。
FOC按照电机有无传感器来区分可以分为有传感器FOC和无传感器FOC。对于有传感器FOC，由于电机的传感器（一般为编码器）能反馈电机转子的位置信息，因此在控制中可以不使用位置估算算法，控制起来相对无传感器FOC简单，但是对带传感器的电机应用来说，往往对控制性能要求较高。对于无传感器FOC，由于电机不带任何传感器，因此不能通过简单读取传感器的测量值来得到电机转子的位置信息，所以在控制中需要通过采集电机相电流，使用位置估
算算法来计算转子位置。虽然无感FOC的控制难度较大，但是它可以避免传感器故障的风险，并且省去了传感器的成本，同时简化了电机与驱动板间的布线。目前，无感FOC多应用在风机类的场合中。
