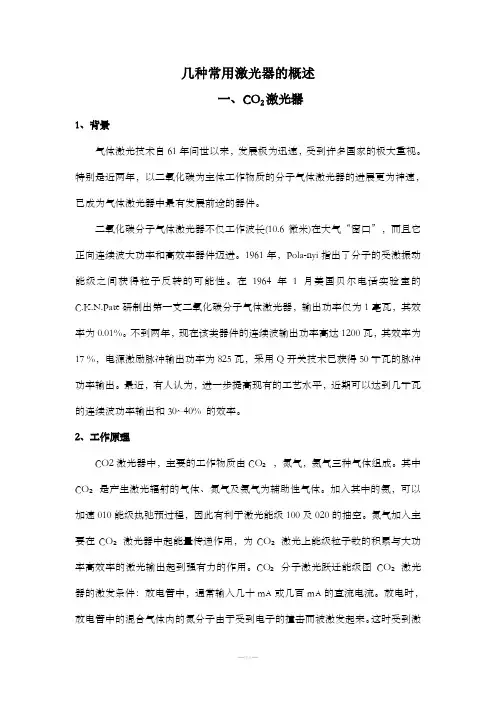

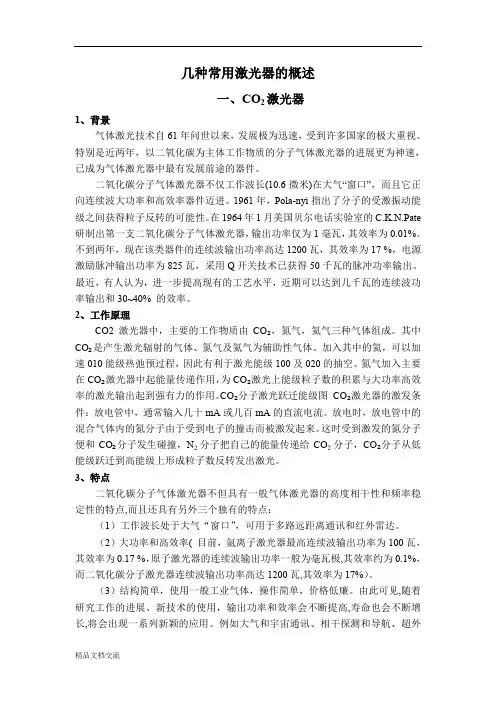

精品文档交流 几种常用激光器的概述
一、CO2激光器
1、背景
气体激光技术自61年问世以来，发展极为迅速，受到许多国家的极大重视。特别是近两年，以二氧化碳为主体工作物质的分子气体激光器的进展更为神速，已成为气体激光器中最有发展前途的器件。
二氧化碳分子气体激光器不仅工作波长(10.6微米)在大气“窗口”，而且它正向连续波大功率和高效率器件迈进。1961年，Pola-nyi指出了分子的受激振动能级之间获得粒子反转的可能性。在1964年1月美国贝尔电话实验室的C.K.N.Pate研制出第一支二氧化碳分子气体激光器，输出功率仅为1毫瓦，其效率为0.01%。不到两年，现在该类器件的连续波输出功率高达1200瓦，其效率为17 %，电源激励脉冲输出功率为825瓦，采用Q开关技术已获得50千瓦的脉冲功率输出。最近，有人认为，进一步提高现有的工艺水平，近期可以达到几千瓦的连续波功率输出和30~40% 的效率。
2、工作原理
CO2激光器中，主要的工作物质由CO₂，氮气，氦气三种气体组成。其中CO₂是产生激光辐射的气体、氮气及氦气为辅助性气体。加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。氮气加入主要在CO₂激光器中起能量传递作用，为CO₂激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。CO₂分子激光跃迁能级图 CO₂激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激发的氮分子便和CO₂分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO₂分子从低能级跃迁到高能级上形成粒子数反转发出激光。
3、特点
二氧化碳分子气体激光器不但具有一般气体激光器的高度相干性和频率稳定性的特点,而且还具有另外三个独有的特点：
（1）工作波长处于大气“窗口”，可用于多路远距离通讯和红外雷达。

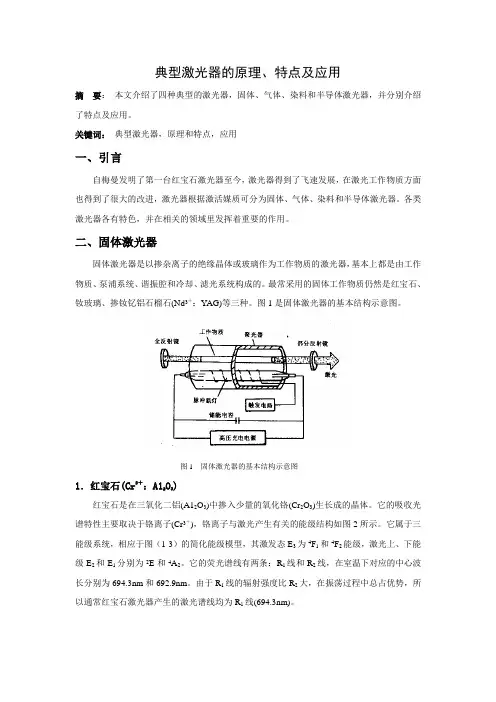

典型激光器的原理、特点及应用
摘 要： 本文介绍了四种典型的激光器，固体、气体、染料和半导体激光器，并分别介绍了特点及应用。
关键词： 典型激光器，原理和特点，应用
一、引言
自梅曼发明了第一台红宝石激光器至今，激光器得到了飞速发展，在激光工作物质方面也得到了很大的改进，激光器根据激活媒质可分为固体、气体、染料和半导体激光器。各类激光器各有特色，并在相关的领域里发挥着重要的作用。
二、固体激光器
固体激光器是以掺杂离子的绝缘晶体或玻璃作为工作物质的激光器，基本上都是由工作物质、泵浦系统、谐振腔和冷却、滤光系统构成的。最常采用的固体工作物质仍然是红宝石、钕玻璃、掺钕钇铝石榴石(Nd3＋：YAG)等三种。图1是固体激光器的基本结构示意图。
图1 固体激光器的基本结构示意图
1．红宝石(Cr3＋：A12O3)
红宝石是在三氧化二铝(A12O3)中掺入少量的氧化铬(Cr2O3)生长成的晶体。它的吸收光谱特性主要取决于铬离子(Cr3＋)，铬离子与激光产生有关的能级结构如图2所示。它属于三能级系统，相应于图（1-3）的简化能级模型，其激发态E3为4F1和4F2能级，激光上、下能级E2和E1分别为2E和4A2。它的荧光谱线有两条：R1线和R2线，在室温下对应的中心波长分别为694.3nm和692.9nm。由于R1线的辐射强度比R2大，在振荡过程中总占优势，所以通常红宝石激光器产生的激光谱线均为R1线(694.3nm)。
红宝石激光器的优点是机械强度高，容易生长大尺寸晶体，容易获得大能量的单模输出，输出的红颜色激光不但可见，而且适于常用硅探测器探测。红宝石激光器的主要缺点是阈值高和温度效应非常严重。随着温度的升高，激光波长将向长波长方向移动，荧光谱线变宽，荧光量子效率下降，导致阈值升高，严重时会引起“温度猝灭”。因此，在室温情况下，红宝石激光器不适于连续和高重复率工作，但在低温下，可以连续运转。目前在医学方面和动态全息方面还有应用价值。
*实用文库汇编之几种常用激光器的概述*
一、CO2激光器
1、背景
气体激光技术自61年问世以来，发展极为迅速，受到许多国家的极大重视。特别是近两年，以二氧化碳为主体工作物质的分子气体激光器的进展更为神速，已成为气体激光器中最有发展前途的器件。
二氧化碳分子气体激光器不仅工作波长(10.6微米)在大气“窗口”，而且它正向连续波大功率和高效率器件迈进。1961年，Pola-nyi指出了分子的受激振动能级之间获得粒子反转的可能性。在1964年1月美国贝尔电话实验室的C.K.N.Pate研制出第一支二氧化碳分子气体激光器，输出功率仅为1毫瓦，其效率为0.01%。不到两年，现在该类器件的连续波输出功率高达1200瓦，其效率为17 %，电源激励脉冲输出功率为825瓦，采用Q开关技术已获得50千瓦的脉冲功率输出。最近，有人认为，进一步提高现有的工艺水平，近期可以达到几千瓦的连续波功率输出和30~40% 的效率。
2、工作原理
CO2激光器中，主要的工作物质由CO₂，氮气，氦气三种气体组成。其中CO₂是产生激光辐射的气体、氮气及氦气为辅助性气体。加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。氮气加入主要在CO₂激光器中起能量传递作用，为CO₂激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。CO₂分子激光跃迁能级图
CO₂激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激发的氮分子便和CO₂分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO₂分子从低能级跃迁到高能级上形成粒子数反转发出激光。
3、特点
二氧化碳分子气体激光器不但具有一般气体激光器的高度相干性和频率稳定性的特点,而且还具有另外三个独有的特点：
（1）工作波长处于大气“窗口”，可用于多路远距离通讯和红外雷达。
---精品--- 几种常用激光器的概述
一、CO2激光器
1、背景
气体激光技术自61年问世以来，发展极为迅速，受到许多国家的极大重视。特别是近两年，以二氧化碳为主体工作物质的分子气体激光器的进展更为神速，已成为气体激光器中最有发展前途的器件。
二氧化碳分子气体激光器不仅工作波长(10.6微米)在大气“窗口”，而且它正向连续波大功率和高效率器件迈进。1961年，Pola-nyi指出了分子的受激振动能级之间获得粒子反转的可能性。在1964年1月美国贝尔电话实验室的C.K.N.Pate研制出第一支二氧化碳分子气体激光器，输出功率仅为1毫瓦，其效率为0.01%。不到两年，现在该类器件的连续波输出功率高达1200瓦，其效率为17 %，电源激励脉冲输出功率为825瓦，采用Q开关技术已获得50千瓦的脉冲功率输出。最近，有人认为，进一步提高现有的工艺水平，近期可以达到几千瓦的连续波功率输出和30~40% 的效率。
2、工作原理
CO2激光器中，主要的工作物质由CO₂，氮气，氦气三种气体组成。其中CO₂是产生激光辐射的气体、氮气及氦气为辅助性气体。加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。氮气加入主要在CO₂激光器中起能量传递作用，为CO₂激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。CO₂分子激光跃迁能级图 CO₂激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激---精品--- 发的氮分子便和CO₂分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO₂分子从低能级跃迁到高能级上形成粒子数反转发出激光。
3、特点
二氧化碳分子气体激光器不但具有一般气体激光器的高度相干性和频率稳定性的特点,而且还具有另外三个独有的特点：
（1）工作波长处于大气“窗口”，可用于多路远距离通讯和红外雷达。
