周炳坤版激光原理习题答案第七章

周炳坤版激光原理习题答案第七章

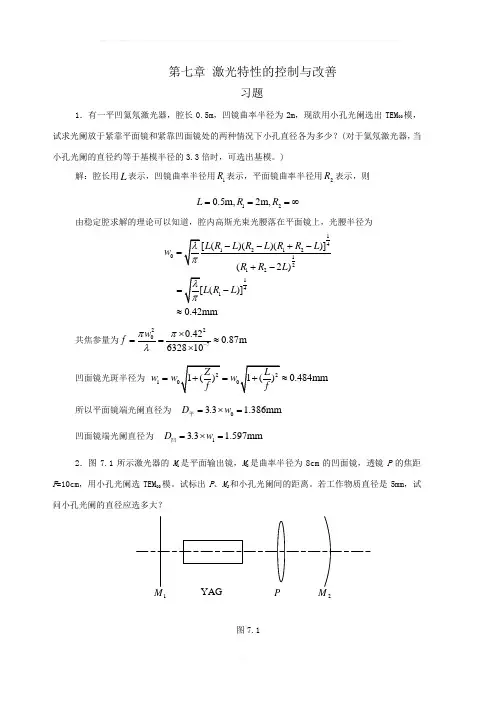

第七章 激光特性的控制与改善习题1．有一平凹氦氖激光器，腔长0.5m ，凹镜曲率半径为2m ，现欲用小孔光阑选出TEM 00模，试求光阑放于紧靠平面镜和紧靠凹面镜处的两种情况下小孔直径各为多少？(对于氦氖激光器，当小孔光阑的直径约等于基模半径的3.3倍时，可选出基模。

)解：腔长用L 表示，凹镜曲率半径用1R 表示，平面镜曲率半径用2R 表示，则120.5m,2m,L R R ===∞由稳定腔求解的理论可以知道，腔内高斯光束光腰落在平面镜上，光腰半径为012141 ()] 0.42mmw L R L ==-≈共焦参量为22070.420.87m 632810w f ππλ-⨯==≈⨯ 凹面镜光斑半径为10.484mm w w w ==≈ 所以平面镜端光阑直径为 03.3 1.386mm D w =⨯=平 凹面镜端光阑直径为 13.3 1.597mm D w =⨯=凹2．图7.1所示激光器的M 1是平面输出镜，M 2是曲率半径为8cm 的凹面镜，透镜P 的焦距F =10cm ，用小孔光阑选TEM 00模。

试标出P 、M 2和小孔光阑间的距离。

若工作物质直径是5mm ，试问小孔光阑的直径应选多大？图7.112解：如下图所示：12P小孔光阑的直径为：31.061010022mm 0.027mm 2.5f d a λππ-⨯⨯==⨯≈⨯其中的a 为工作物质的半径。

3．激光工作物质是钕玻璃，其荧光线宽F ν∆=24.0nm ，折射率η=1.50，能用短腔选单纵模吗？解：谐振腔纵模间隔222q q c LLνηλλη∆=∆=所以若能用短腔选单纵模，则最大腔长应该为215.6μm 2L ληλ=≈∆所以说，这个时候用短腔选单纵模是不可能的。

6．若调Q 激光器的腔长L 大于工作物质长l ，η及'η分别为工作物质及腔中其余部分的折射率，试求峰值输出功率P m 表示式。

解：列出三能级系统速率方程如下：2121 (1)2 (2)R dN l NcN n dt L d nN n dtστσυ=∆-'∆=-∆式中，()L l L l ηη''=+-，η及'η分别为工作物质及腔中其余部分的折射率，N 为工作物质中的平均光子数密度，/,/R c L c υητδ'==。
