弧焊电源复习题

焊接复习题

焊接实习复习题

一、判断题

1、旋转式直流弧焊机由于空载损耗大和噪声大，所以正在逐步被弧焊整流器所代替。（√）

2、弧焊变压器全部都是降压变压器。（√）

3、电弧是一种空气燃烧的现象。（×）

4、手工电弧焊，由于平焊时熔深较大，所以横、立、仰焊位置焊接时，焊接电流应比平焊位置大10％～20％。（×）

5、为提高生产效率，应尽量拉长电弧长度，以提高电弧电压。（×）

6、手工电弧焊时，直径相同的酸性焊条焊接时弧长要比碱性焊条长些。（√）

7、碱性焊条的工艺性能差，引弧困难，电弧稳定性差且飞溅大，故只能用于一般结构的焊接。（×）

8、碱性焊条的氧化性弱，对油、水、铁锈等很敏感，故这类焊条不能用于重要结构的焊接。

（×）

9、酸、碱性焊条只是药皮的成分不同，焊芯都是一样的。（√）

10、焊缝余高太大易在焊趾处产生应力集中，所以余高不能太高，但也不能低于母材。（√）

11、金属材料的强度越高，则抵抗塑性变形的能力越小。（×）

12、金属材料的热导率越大，其导热性越好。（√）

13、接触短路引弧法可以用较低的空载电压产生焊接电流。（√）

14、金属切割过程中，氧气的消耗量与氧气的纯度大小无关。（×）

15、切割件厚度越大，割嘴孔径越大，则切割氧的压力也须随之加大。（√）

16、气割结束时，应先关闭乙炔，抬起割炬，再关闭切割氧，最后关闭预热氧。（×）

17、金属的硬度越大越好焊。（×）

18、中碳钢的可焊性比低碳钢好。（×）

19、金属导电能力随温度升高而减弱。（√）

20、电路就是电流流经的路径。（√）

21、电压就是电流的压力。（×）

22、BX1-330型焊机是直流弧焊机。（×）

23、AX-320型焊机是交流弧焊机。（×）

24、ZPG6-1000型焊机是硅整流弧焊机。（√）

25、焊机适应焊接电弧变化的特性,即焊机的动特性。（√）

26、焊机的动特性好坏对焊接过程影响不大。（×）

27、焊接中碳钢常用E4035焊条。（×）

年级________；层次________；专业________；姓名________

复习资料，仅供参考，补充整理打印，试后上交

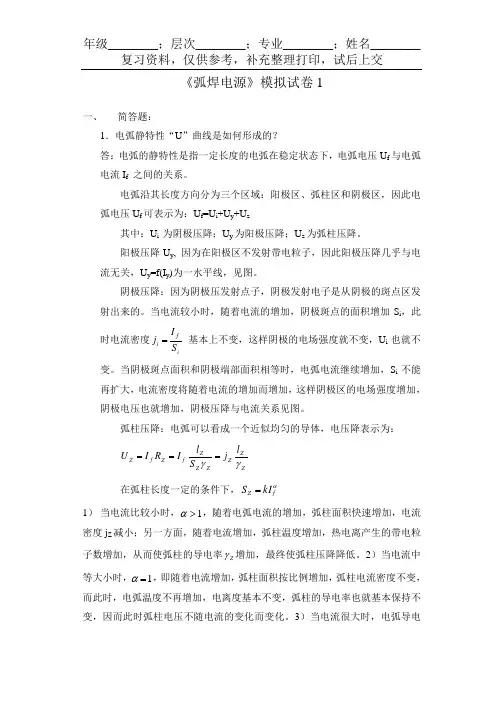

《弧焊电源》模拟试卷1

一、 简答题：

1．电弧静特性“U”曲线是如何形成的？

答：电弧的静特性是指一定长度的电弧在稳定状态下，电弧电压Uf与电弧电流If 之间的关系。

电弧沿其长度方向分为三个区域：阳极区、弧柱区和阴极区，因此电弧电压Uf可表示为：Uf=Ui+Uy+Uz

其中：Ui 为阴极压降；Uy为阳极压降；Uz为弧柱压降。

阳极压降Uy, 因为在阳极区不发射带电粒子，因此阳极压降几乎与电流无关，Uy=f(Iy)为一水平线，见图。

阴极压降：因为阴极压发射点子，阴极发射电子是从阴极的斑点区发射出来的。当电流较小时，随着电流的增加，阴极斑点的面积增加Si，此时电流密度ifiSIj 基本上不变，这样阴极的电场强度就不变，Ui也就不变。当阴极斑点面积和阴极端部面积相等时，电弧电流继续增加，Si不能再扩大，电流密度将随着电流的增加而增加，这样阴极区的电场强度增加，阴极电压也就增加，阴极压降与电流关系见图。

弧柱压降：电弧可以看成一个近似均匀的导体，电压降表示为：

ZZZZZZfZfZljSlIRIU

在弧柱长度一定的条件下，fZkIS

1） 当电流比较小时，1，随着电弧电流的增加，弧柱面积快速增加，电流密度jZ减小；另一方面，随着电流增加，弧柱温度增加，热电离产生的带电粒子数增加，从而使弧柱的导电率Z增加，最终使弧柱压降降低。2）当电流中等大小时，1，即随着电流增加，弧柱面积按比例增加，弧柱电流密度不变，而此时，电弧温度不再增加，电离度基本不变，弧柱的导电率也就基本保持不变，因而此时弧柱电压不随电流的变化而变化。3）当电流很大时，电弧导电年级________；层次________；专业________；姓名________

复习资料，仅供参考，补充整理打印，试后上交

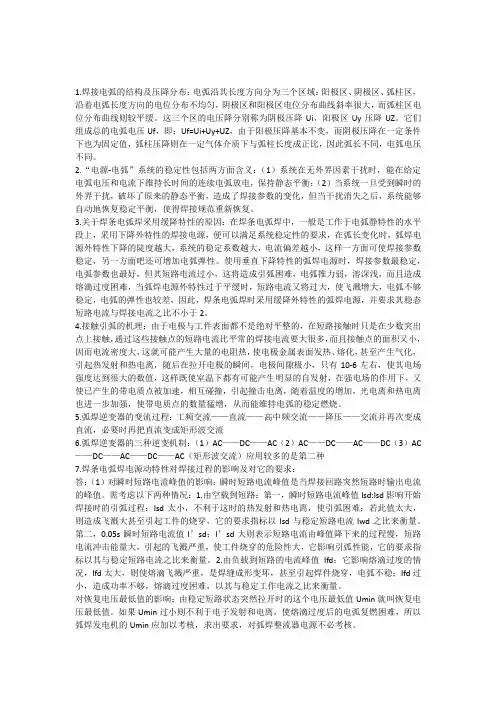

1.焊接电弧的结构及压降分布：电弧沿其长度方向分为三个区域：阳极区、阴极区、弧柱区，沿着电弧长度方向的电位分布不均匀，阴极区和阳极区电位分布曲线斜率很大，而弧柱区电位分布曲线则较平缓。这三个区的电压降分别称为阴极压降Ui，阳极区Uy压降UZ。它们组成总的电弧电压Uf，即：Uf=Ui+Uy+UZ，由于阳极压降基本不变，而阴极压降在一定条件下也为固定值，弧柱压降则在一定气体介质下与弧柱长度成正比，因此弧长不同，电弧电压不同。

2.“电源-电弧”系统的稳定性包括两方面含义：（1）系统在无外界因素干扰时，能在给定电弧电压和电流下维持长时间的连续电弧放电，保持静态平衡；（2）当系统一旦受到瞬时的外界干扰，破坏了原来的静态平衡，造成了焊接参数的变化，但当干扰消失之后，系统能够自动地恢复稳定平衡，使得焊接规范重新恢复。

3.关于焊条电弧焊采用缓降特性的原因：在焊条电弧焊中，一般是工作于电弧静特性的水平段上，采用下降外特性的焊接电源，便可以满足系统稳定性的要求，在弧长变化时，弧焊电源外特性下降的陡度越大，系统的稳定系数越大，电流偏差越小，这样一方面可使焊接参数稳定，另一方面吧还可增加电弧弹性。使用垂直下降特性的弧焊电源时，焊接参数最稳定，电弧参数也最好，但其短路电流过小，这将造成引弧困难，电弧推力弱，溶深浅，而且造成熔滴过度困难，当弧焊电源外特性过于平缓时，短路电流又将过大，使飞溅增大，电弧不够稳定，电弧的弹性也较差，因此，焊条电弧焊时采用缓降外特性的弧焊电源，并要求其稳态短路电流与焊接电流之比不小于2。

4.接触引弧的机理：由于电极与工件表面都不是绝对平整的，在短路接触时只是在少数突出点上接触，通过这些接触点的短路电流比平常的焊接电流要大很多，而且接触点的面积又小，因而电流密度大，这就可能产生大量的电阻热，使电极金属表面发热、熔化，甚至产生气化，引起热发射和热电离，随后在拉开电极的瞬间，电极间隙极小，只有10-6左右，使其电场强度达到很大的数值，这样既使室温下都有可能产生明显的自发射，在强电场的作用下，又使已产生的带电质点被加速，相互碰撞，引起撞击电离，随着温度的增加，光电离和热电离也进一步加强，使带电质点的数量猛增，从而能维持电弧的稳定燃烧。

1

焊接方法与设备 复习题

一、名词解释：

1. 焊接 焊接是通过加热或加压，或两者并用，使用或不使用填充材料，使工件结合的 方法。

焊接电弧 焊接电弧是由焊接电源供给能量，在具有一定电压的两极之间或电极与母 材之间的气体介质中产生的强烈而持久的放电现象。

电离 在外加能量的作用下，使中性气体分子或原子分离成为正离子和电子的现象。 电子发射 电极表面接受一定外加能量作用，使其内部的电子冲破电极表面的束缚而 飞到电弧空间的现象称为电子发射。

复合 正的带电粒子与负的带电粒子结合成中性的原子或分子。

2. 焊接电弧的最小能量消耗特性 弧柱燃烧时，在电流和电弧周围条件一定时，稳定燃

烧的电弧将自动选择一个确定的导电截面，使电弧的能量损失最小。

电弧的最小电压原理 在电弧和周围条件一定的情况下，稳定燃烧的电弧将自动选择 一适当的断面，以保证电弧的电场强度具有最小的数值，即在固定弧长上的电压最小。

3. 焊接电弧的固有自调节作用 弧长受外界干扰发生变化时电弧本身具有自动恢复到原 来弧长的能力。

焊接电弧的静特性 在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时， 焊接电流与电弧电压的变化关系。

弧焊电源的外特性 在电源参数一定的条件下，改变负载时，电源输出的电压稳定值 与输出的电流稳定值之间的关系。

4. 电焊机的负载持续率 焊机负载工作时间与规定工作时间周期的百分比，是表示焊机 工作状态的参数。

额定焊接电流 指在规定的环境条件下，按额定负载持续率规定的负载状态工作，即 在符合标准规定的温升限度下所允许的输出电流值。

5. 电弧自身调节作用 弧长的调整不是依靠外界所加的强制作用，而是完全依靠弧长变 化所引起的焊接参数变化，使焊丝的熔化速度产生相应的变化来达到恢复弧长的目的。

电弧电压反馈调节作用 弧长的调整不是依靠电弧的自身调节作用，而是主要依靠电 弧电压的负反馈作用来控制送丝速度，利用送丝速度作为调节量来调节弧长。
