现代弧焊电源及控制复习总结

焊接（welding ）的概念 所谓焊接是指通过适当的手段，使两个分离的物体（同种或异种材料）产生原子（或分子）间结合而连接成一体的连接方法。

1..弧焊电源的分类 ➢ 机械调节式： （1）动铁式；（2）动圈式；（3）抽头式。

➢ 电磁调节式 ➢ 电子控制式： （1） 整流式；（2）逆变式；（3）数字式。

2.常用弧焊电源的特点 （1）机械调节式； （2） 电子控制式 3. 气体的电离 气体的电离方式： （1）热电离； （2）场致电离； （3） 光电离；(4) 碰撞电离。

4.电极的电子发射 （1）热发射；（2）电场发射；（3）光发射；（4）粒子碰撞发射。

● 焊接电弧的引燃 1.接触引弧 (1)接触回抽法 （2）划擦引弧法 2.非接触引弧 a) 高压脉冲引弧 b) 高频高压引弧 Uf=UA+UC+UK 焊接电弧最小电压原理 ● 焊接电弧的静特性 一定长度的电弧在稳定状态下，电弧电压与电弧电流之间的关系，称为焊接电弧的静态伏安特性，简称伏安特性或静特性。

● 交流电弧的特点： 1、焊接电流周期性过零，电弧存在着熄灭和再引燃问题。

2、保证电弧稳定和可靠的再引燃是交流弧焊电源的关键任务。

非熔化极焊接电弧负载特性(TIG/Plasma arc) Φ非熔化极电弧焊接（TIG 和Plasma)，在焊接过程中电极不熔化，也没有金属熔滴过渡。

Φ由于没有熔滴过渡和飞溅问题，因此对电源的动态性没有要求。

Φ稳定焊接电流是关键，常采用恒流外特性的电源。

熔化极焊接电弧的负载特性（MIG/MAG arc)?熔化极电弧焊，作为电极的焊丝（条）不断熔化并过渡到焊接熔池中去。

由于电极熔化和熔滴过渡，弧长和弧压都会发生周期性波动。

?要保证电弧稳定，弧焊电源外特性要和送丝系统相匹配。

?熔化极焊接电弧是一个变化极快的动负载，需要对弧焊电源的动态特性提出要求。

弧焊电源的外特性是指在规定范围内，弧焊电源稳态输出电压U y 与输出电流I y 的关系。

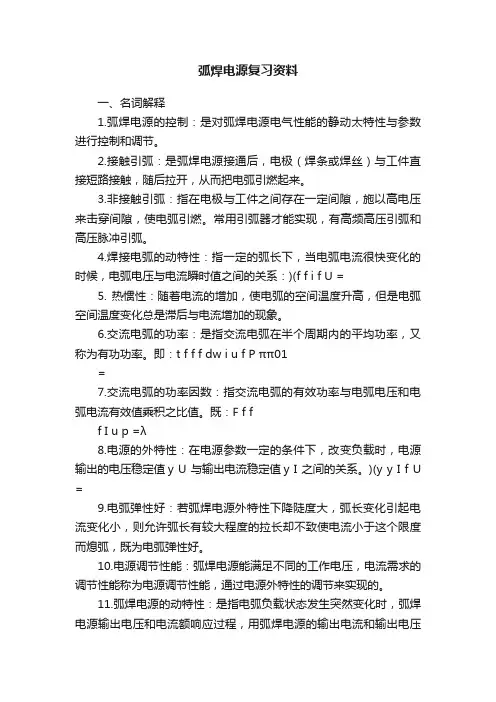

弧焊电源复习资料一、名词解释1.弧焊电源的控制：是对弧焊电源电气性能的静动太特性与参数进行控制和调节。

2.接触引弧：是弧焊电源接通后，电极（焊条或焊丝）与工件直接短路接触，随后拉开，从而把电弧引燃起来。

3.非接触引弧：指在电极与工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。

常用引弧器才能实现，有高频高压引弧和高压脉冲引弧。

4.焊接电弧的动特性：指一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：)(f f i f U =5. 热惯性：随着电流的增加，使电弧的空间温度升高，但是电弧空间温度变化总是滞后与电流增加的现象。

6.交流电弧的功率：是指交流电弧在半个周期内的平均功率，又称为有功功率。

即：t f f f dw i u f P ππ01=7.交流电弧的功率因数：指交流电弧的有效功率与电弧电压和电弧电流有效值乘积之比值。

既：F f ff I u p =λ8.电源的外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值y U 与输出电流稳定值y I 之间的关系。

)(y y I f U =9.电弧弹性好：若弧焊电源外特性下降陡度大，弧长变化引起电流变化小，则允许弧长有较大程度的拉长却不致使电流小于这个限度而熄弧，既为电弧弹性好。

10.电源调节性能：弧焊电源能满足不同的工作电压，电流需求的调节性能称为电源调节性能，通过电源外特性的调节来实现的。

11.弧焊电源的动特性：是指电弧负载状态发生突然变化时，弧焊电源输出电压和电流额响应过程，用弧焊电源的输出电流和输出电压对时间的关系表示：)(t f U f = )(t f i f =说明弧焊电源对负载瞬变嗯适应能力。

12.弧焊逆变器：为焊接电弧提供电能，并具有弧焊工艺所要求的电气性能的逆变器。

称为弧焊逆变器13.一元化参数调节：根据焊接材料和焊丝直径的不同，将电源电压给定电压信号依据一定的比例变换为送丝电动机的控制电压，使送丝速度随着焊接电源输出电压的增大而增大，从而使电流随之增大。

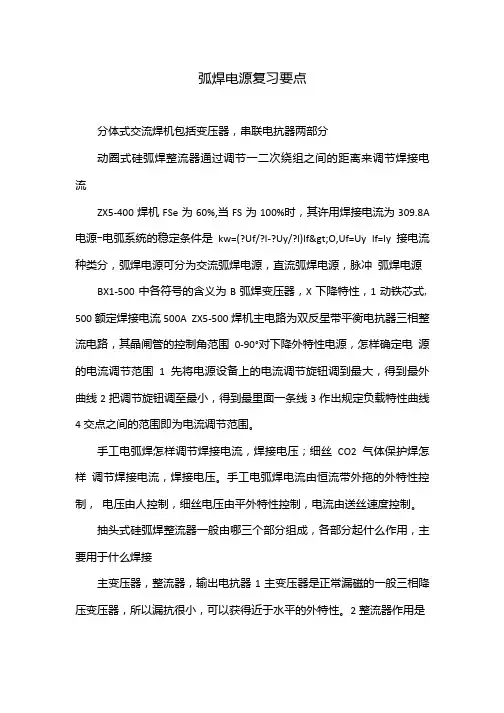

弧焊电源复习要点分体式交流焊机包括变压器，串联电抗器两部分动圈式硅弧焊整流器通过调节一二次绕组之间的距离来调节焊接电流ZX5-400焊机FSe为60%,当FS为100%时，其许用焊接电流为309.8A 电源-电弧系统的稳定条件是kw=(?Uf/?l-?Uy/?l)lf>O,Uf=Uy lf=ly 接电流种类分，弧焊电源可分为交流弧焊电源，直流弧焊电源，脉冲弧焊电源BX1-500中各符号的含义为B弧焊变压器，X下降特性，1动铁芯式, 500额定焊接电流500A ZX5-500焊机主电路为双反星带平衡电抗器三相整流电路，其晶闸管的控制角范围0-90°对下降外特性电源，怎样确定电源的电流调节范围1先将电源设备上的电流调节旋钮调到最大，得到最外曲线2把调节旋钮调至最小，得到最里面一条线3作出规定负载特性曲线4交点之间的范围即为电流调节范围。

手工电弧焊怎样调节焊接电流，焊接电压；细丝CO2气体保护焊怎样调节焊接电流，焊接电压。

手工电弧焊电流由恒流带外拖的外特性控制，电压由人控制，细丝电压由平外特性控制，电流由送丝速度控制。

抽头式硅弧焊整流器一般由哪三个部分组成，各部分起什么作用，主要用于什么焊接主变压器，整流器，输出电抗器1主变压器是正常漏磁的一般三相降压变压器，所以漏抗很小，可以获得近于水平的外特性。

2整流器作用是把三项交流电整流成直流，常采用三相桥式电路。

3输出电抗器改善和控制动特性，滤波在C02气保焊中，有利于控制短路电流增长速度，以减少金属飞溅。

C02气体保护焊双反星带平衡电抗器三相整流电路相对于三相半控桥，三相全控桥, 三相半波有什么特点？其平衡电抗器起什么作用。

1它相当于两组三相半波整流电路并联。

2有六个晶闸管，触发电路比三相桥式半控整流电路要复杂，但比三相全控整流电路简单。

3整流电压波形为每个周波六个波峰，其脉冲程度比三相桥式半控电路的小。

4平衡电抗器作用，维持两组三相半波电路互不干扰各自正常工作所必须的。

一、名词解释1.弧焊电源的控制：是对弧焊电源电气性能的静动太特性与参数进行控制和调节。

2.接触引弧：是弧焊电源接通后，电极（焊条或焊丝）与工件直接短路接触，随后拉开，从而把电弧引燃起来。

3.非接触引弧：指在电极与工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。

常用引弧器才能实现，有高频高压引弧和高压脉冲引弧。

4.焊接电弧的动特性：指一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：)(f f i f U =5. 热惯性：随着电流的增加，使电弧的空间温度升高，但是电弧空间温度变化总是滞后与电流增加的现象。

6.交流电弧的功率：是指交流电弧在半个周期内的平均功率，又称为有功功率。

即：t f f f dw i u f P ππ01=7.交流电弧的功率因数：指交流电弧的有效功率与电弧电压和电弧电流有效值乘积之比值。

既：F f ff I u p =λ8.电源的外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值y U 与输出电流稳定值y I 之间的关系。

)(y y I f U =9.电弧弹性好：若弧焊电源外特性下降陡度大，弧长变化引起电流变化小，则允许弧长有较大程度的拉长却不致使电流小于这个限度而熄弧，既为电弧弹性好。

10.电源调节性能：弧焊电源能满足不同的工作电压，电流需求的调节性能称为电源调节性能，通过电源外特性的调节来实现的。

11.弧焊电源的动特性：是指电弧负载状态发生突然变化时，弧焊电源输出电压和电流额响应过程，用弧焊电源的输出电流和输出电压对时间的关系表示：)(t f U f = )(t f i f =说明弧焊电源对负载瞬变嗯适应能力。

12.弧焊逆变器：为焊接电弧提供电能，并具有弧焊工艺所要求的电气性能的逆变器。

称为弧焊逆变器13.一元化参数调节：根据焊接材料和焊丝直径的不同，将电源电压给定电压信号依据一定的比例变换为送丝电动机的控制电压，使送丝速度随着焊接电源输出电压的增大而增大，从而使电流随之增大。

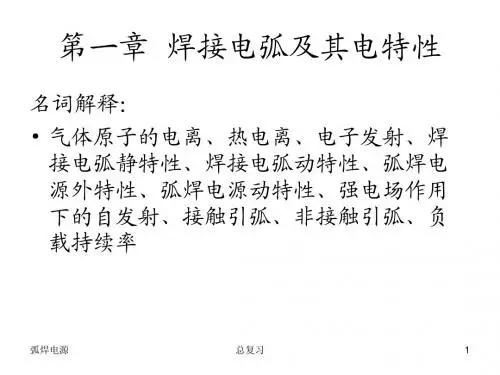

-A-A- ^*7*-弟一早名词解释焊接电弧的基本物理现象：气体的电离和电子发射1.气体原子的电离：使电子完全脱离原子核的束缚，形成离子和自由电子的过程。

2.热电离：高温下，具有高动能的气体原子或分子互相碰撞而引起的电离。

3.热发射：物质的固体或液体表面受热后，其中某些电子具有大于逸出功的能量而逸出到表面外的空间去的现象。

4.电子发射：在阴极表面的原子或分子，接受外界的能量而释放出自由电子的现象。

5.焊接电弧静特性:一定长度的电弧在稳定状态下，电弧电压Uf与电弧电流If之间的关系，成为焊接电弧静特性。

6.焊接电弧动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系uf=f (if)7.弧焊电源外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值Uy与输出的电流稳定值ly之间的关系Uy=f (ly),称为电源外特性。

8.强电场作用下的自发射：物质的固体或液体表面，虽然温度不高，但当存在强电场并在表面附近形成较大的电位差时，使阴极有较多的电子发射出来，这就称为强电场作用下的自发射。

9.接触引弧：在弧焊电源接通后，电极与工件直接短路接触，随后拉开，从而把电弧引燃起来。

10.非接触引弧：指在电极和工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。

11.负载持续率：Fs=负载持续运行时间t/ (负载持续运行时间t+休止时间)*100%12.弧焊电源调节性：弧焊电源满足不同的工作电压、电源的需求的可调节性。

1.焊接电弧物理现象：气体的电离和电子发射。

2.气体原子电离的三种形式：撞击电离、热电离、光电离。

3.电子发射的四种形式：热发射、光电发射、重粒子撞击发射、强电场作用下的自发射。

逸出功：电子发射所需的能量，约为电离能的14.电弧的三个组成部分及电位分布。

电弧有三个部分构成：阴极区、阳极区、弧柱区。

阳极区存在阳极压降：基本上与电流无关，近似为一常数。

阴极区存在阴极压降：电流较小时，阴极压降保持不变；电流较大时，阴极压降随电流的增加而增加。

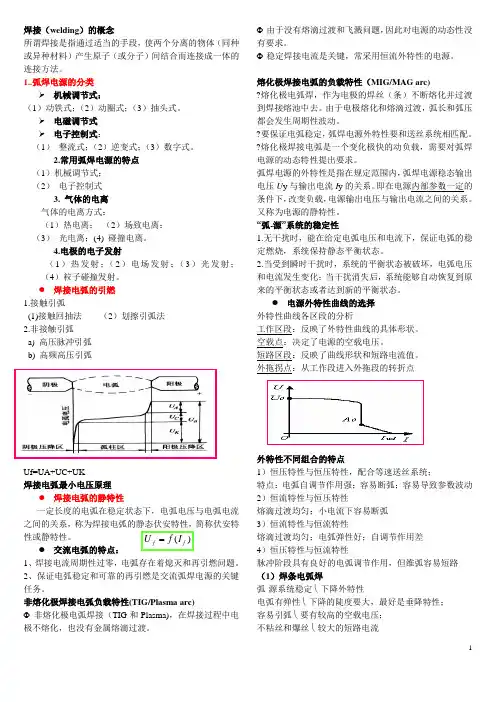

焊接（welding ）的概念 所谓焊接是指通过适当的手段，使两个分离的物体（同种或异种材料）产生原子（或分子）间结合而连接成一体的连接方法。

1..弧焊电源的分类 ➢ 机械调节式： （1）动铁式；（2）动圈式；（3）抽头式。

➢ 电磁调节式 ➢ 电子控制式： （1） 整流式；（2）逆变式；（3）数字式。

2.常用弧焊电源的特点 （1）机械调节式； （2） 电子控制式 3. 气体的电离 气体的电离方式： （1）热电离； （2）场致电离； （3） 光电离；(4) 碰撞电离。

4.电极的电子发射 （1）热发射；（2）电场发射；（3）光发射；（4）粒子碰撞发射。

● 焊接电弧的引燃 1.接触引弧 (1)接触回抽法 （2）划擦引弧法 2.非接触引弧 a) 高压脉冲引弧 b) 高频高压引弧 Uf=UA+UC+UK 焊接电弧最小电压原理 ● 焊接电弧的静特性 一定长度的电弧在稳定状态下，电弧电压与电弧电流之间的关系，称为焊接电弧的静态伏安特性，简称伏安特性或静特性。

● 交流电弧的特点： 1、焊接电流周期性过零，电弧存在着熄灭和再引燃问题。

2、保证电弧稳定和可靠的再引燃是交流弧焊电源的关键任务。

非熔化极焊接电弧负载特性(TIG/Plasma arc) Φ非熔化极电弧焊接（TIG 和Plasma)，在焊接过程中电极不熔化，也没有金属熔滴过渡。

Φ由于没有熔滴过渡和飞溅问题，因此对电源的动态性没有要求。

Φ稳定焊接电流是关键，常采用恒流外特性的电源。

熔化极焊接电弧的负载特性（MIG/MAG arc)?熔化极电弧焊，作为电极的焊丝（条）不断熔化并过渡到焊接熔池中去。

由于电极熔化和熔滴过渡，弧长和弧压都会发生周期性波动。

?要保证电弧稳定，弧焊电源外特性要和送丝系统相匹配。

?熔化极焊接电弧是一个变化极快的动负载，需要对弧焊电源的动态特性提出要求。

弧焊电源的外特性是指在规定范围内，弧焊电源稳态输出电压U y 与输出电流I y 的关系。

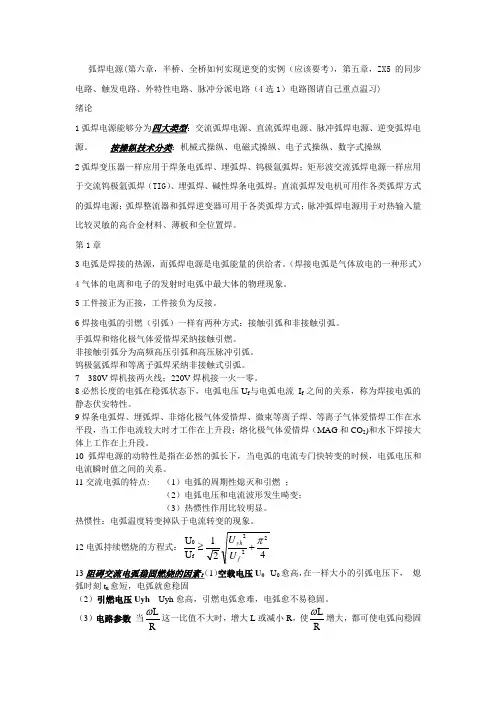

弧焊电源(第六章，半桥、全桥如何实现逆变的实例（应该要考），第五章，ZX5的同步电路、触发电路、外特性电路、脉冲分派电路（4选1）电路图请自己重点温习) 绪论1弧焊电源能够分为四大类型：交流弧焊电源、直流弧焊电源、脉冲弧焊电源、逆变弧焊电源。

按操纵技术分类：机械式操纵、电磁式操纵、电子式操纵、数字式操纵2弧焊变压器一样应用于焊条电弧焊、埋弧焊、钨极氩弧焊；矩形波交流弧焊电源一样应用于交流钨极氩弧焊（TIG ）、埋弧焊、碱性焊条电弧焊；直流弧焊发电机可用作各类弧焊方式的弧焊电源；弧焊整流器和弧焊逆变器可用于各类弧焊方式；脉冲弧焊电源用于对热输入量比较灵敏的高合金材料、薄板和全位置焊。

第1章3电弧是焊接的热源，而弧焊电源是电弧能量的供给者。

（焊接电弧是气体放电的一种形式） 4气体的电离和电子的发射时电弧中最大体的物理现象。

5工件接正为正接，工件接负为反接。

6焊接电弧的引燃（引弧）一样有两种方式：接触引弧和非接触引弧。

手弧焊和熔化极气体爱惜焊采纳接触引燃。

非接触引弧分为高频高压引弧和高压脉冲引弧。

钨极氩弧焊和等离子弧焊采纳非接触式引弧。

7 380V 焊机接两火线；220V 焊机接一火一零。

8必然长度的电弧在稳弧状态下，电弧电压U f 与电弧电流I f 之间的关系，称为焊接电弧的静态伏安特性。

9焊条电弧焊、埋弧焊、非熔化极气体爱惜焊、微束等离子焊、等离子气体爱惜焊工作在水平段，当工作电流较大时才工作在上升段；熔化极气体爱惜焊（MAG 和CO 2)和水下焊接大体上工作在上升段。

10弧焊电源的动特性是指在必然的弧长下，当电弧的电流专门快转变的时候，电弧电压和电流瞬时值之间的关系。

11交流电弧的特点: （1）电弧的周期性熄灭和引燃 ； （2）电弧电压和电流波形发生畸变； （3）热惯性作用比较明显。

热惯性：电弧温度转变掉队于电流转变的现象。

12电弧持续燃烧的方程式：421U U 222f 0π+≥fyh U U 13阻碍交流电弧稳固燃烧的因素：（1）空载电压U 0 U 0愈高，在一样大小的引弧电压下， 熄弧时刻t x 愈短，电弧就愈稳固（2）引燃电压Uyh Uyh 愈高，引燃电弧愈难，电弧愈不易稳固。

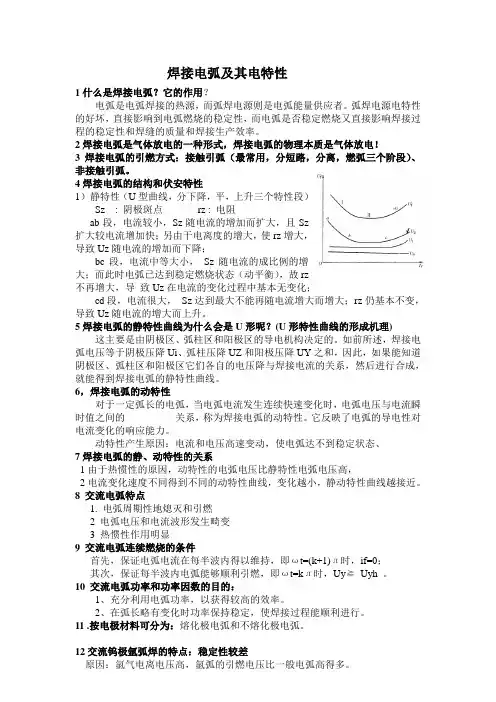

焊接电弧及其电特性1什么是焊接电弧？它的作用？电弧是电弧焊接的热源，而弧焊电源则是电弧能量供应者。

弧焊电源电特性的好坏，直接影响到电弧燃烧的稳定性，而电弧是否稳定燃烧又直接影响焊接过程的稳定性和焊缝的质量和焊接生产效率。

2焊接电弧是气体放电的一种形式，焊接电弧的物理本质是气体放电！3焊接电弧的引燃方式：接触引弧（最常用，分短路，分离，燃弧三个阶段）、非接触引弧。

4焊接电弧的结构和伏安特性1）静特性（U型曲线，分下降，平，上升三个特性段）Sz : 阴极斑点rz : 电阻ab段，电流较小，Sz随电流的增加而扩大，且Sz扩大较电流增加快；另由于电离度的增大，使rz增大，导致Uz随电流的增加而下降；bc段，电流中等大小，Sz随电流的成比例的增大；而此时电弧已达到稳定燃烧状态（动平衡），故rz不再增大，导致Uz在电流的变化过程中基本无变化；cd段，电流很大，Sz达到最大不能再随电流增大而增大；rz仍基本不变，导致Uz随电流的增大而上升。

5焊接电弧的静特性曲线为什么会是U形呢？(U形特性曲线的形成机理) 这主要是由阴极区、弧柱区和阳极区的导电机构决定的。

如前所述，焊接电弧电压等于阴极压降Ui、弧柱压降UZ和阳极压降UY之和，因此，如果能知道阴极区、弧柱区和阳极区它们各自的电压降与焊接电流的关系，然后进行合成，就能得到焊接电弧的静特性曲线。

6，焊接电弧的动特性对于一定弧长的电弧，当电弧电流发生连续快速变化时，电弧电压与电流瞬时值之间的关系，称为焊接电弧的动特性。

它反映了电弧的导电性对电流变化的响应能力。

动特性产生原因：电流和电压高速变动，使电弧达不到稳定状态、7焊接电弧的静、动特性的关系1由于热惯性的原因，动特性的电弧电压比静特性电弧电压高，2电流变化速度不同得到不同的动特性曲线，变化越小，静动特性曲线越接近。

8 交流电弧特点1. 电弧周期性地熄灭和引燃2 电弧电压和电流波形发生畸变3 热惯性作用明显9 交流电弧连续燃烧的条件首先，保证电弧电流在每半波内得以维持，即ωt=(k+1)л时，if=0；其次，保证每半波内电弧能够顺利引燃，即ωt=kл时，Uy≧Uyh 。

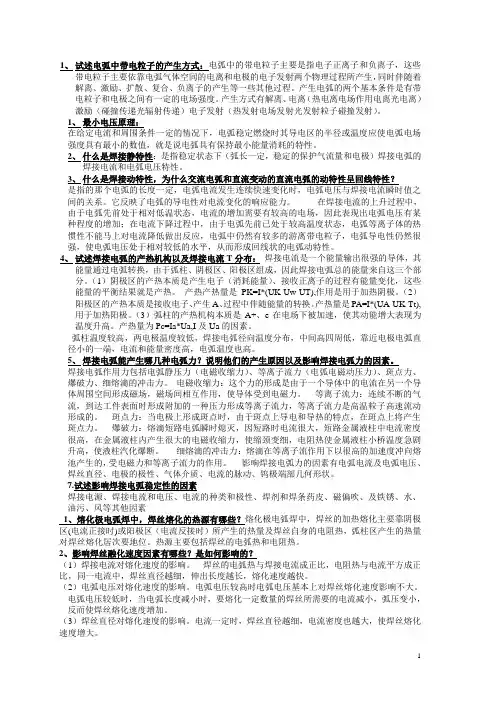

1、试述电弧中带电粒子的产生方式：电弧中的带电粒子主要是指电子正离子和负离子，这些带电粒子主要依靠电弧气体空间的电离和电极的电子发射两个物理过程所产生，同时伴随着解离、激励、扩散、复合、负离子的产生等一些其他过程。

产生电弧的两个基本条件是有带电粒子和电极之间有一定的电场强度。

产生方式有解离、电离（热电离电场作用电离光电离）激励（碰撞传递光辐射传递）电子发射（热发射电场发射光发射粒子碰撞发射）。

1、最小电压原理：在给定电流和周围条件一定的情况下，电弧稳定燃烧时其导电区的半径或温度应使电弧电场强度具有最小的数值，就是说电弧具有保持最小能量消耗的特性。

2、什么是焊接静特性：是指稳定状态下（弧长一定，稳定的保护气流量和电极）焊接电弧的焊接电流和电弧电压特性。

3、什么是焊接动特性，为什么交流电弧和直流变动的直流电弧的动特性呈回线特性？是指的那个电弧的长度一定，电弧电流发生连续快速变化时，电弧电压与焊接电流瞬时值之间的关系。

它反映了电弧的导电性对电流变化的响应能力。

在焊接电流的上升过程中，由于电弧先前处于相对低温状态，电流的增加需要有较高的电场，因此表现出电弧电压有某种程度的增加；在电流下降过程中，由于电弧先前已处于较高温度状态，电弧等离子体的热惯性不能马上对电流降低做出反应，电弧中仍然有较多的游离带电粒子，电弧导电性仍然很强，使电弧电压处于相对较低的水平，从而形成回线状的电弧动特性。

4、试述焊接电弧的产热机构以及焊接电流T分布：焊接电流是一个能量输出很强的导体，其能量通过电弧转换，由于弧柱、阴极区、阳极区组成，因此焊接电弧总的能量来自这三个部分。

（1）阴极区的产热本质是产生电子（消耗能量）、接收正离子的过程有能量变化，这些能量的平衡结果就是产热。

产热产热量是PK=I*(UK-Uw-UT),作用是用于加热阴极。

（2）阳极区的产热本质是接收电子、产生A、过程中伴随能量的转换。

产热量是PA=I*(UA-UK-Tt),用于加热阳极。

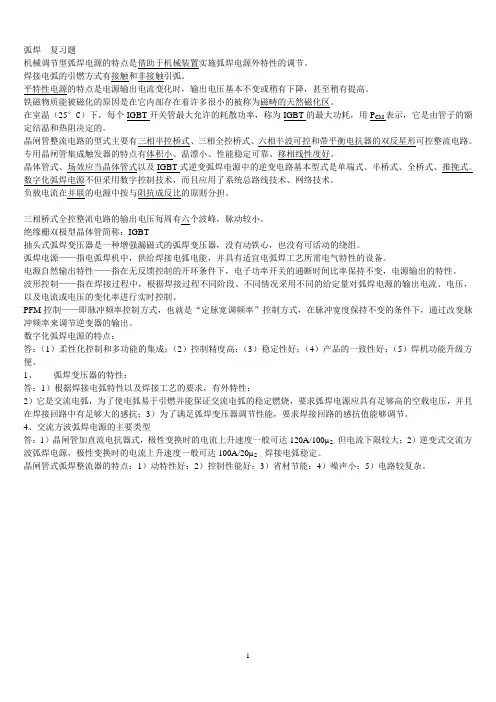

弧焊复习题机械调节型弧焊电源的特点是借助于机械装置实施弧焊电源外特性的调节。

焊接电弧的引燃方式有接触和非接触引弧。

平特性电源的特点是电源输出电流变化时，输出电压基本不变或稍有下降，甚至稍有提高。

铁磁物质能被磁化的原因是在它内部存在着许多很小的被称为磁畴的天然磁化区。

在室温（25°C）下，每个IGBT开关管最大允许的耗散功率，称为IGBT的最大功耗，用P CM表示，它是由管子的额定结温和热阻决定的。

晶闸管整流电路的型式主要有三相半控桥式、三相全控桥式、六相半波可控和带平衡电抗器的双反星形可控整流电路。

专用晶闸管集成触发器的特点有体积小、温漂小、性能稳定可靠、移相线性度好。

晶体管式、场效应当晶体管式以及IGBT式逆变弧焊电源中的逆变电路基本型式是单端式、半桥式、全桥式、推挽式。

数字化弧焊电源不但采用数字控制技术，而且应用了系统总路线技术、网络技术。

负载电流在并联的电源中按与阻抗成反比的原则分担。

三相桥式全控整流电路的输出电压每周有六个波峰，脉动较小。

绝缘栅双极型晶体管简称：IGBT抽头式弧焊变压器是一种增强漏磁式的弧焊变压器，没有动铁心，也没有可活动的绕组。

弧焊电源——指电弧焊机中，供给焊接电弧电能，并具有适宜电弧焊工艺所需电气特性的设备。

电源自然输出特性——指在无反馈控制的开环条件下，电子功率开关的通断时间比率保持不变，电源输出的特性。

波形控制——指在焊接过程中，根据焊接过程不同阶段、不同情况采用不同的给定量对弧焊电源的输出电流、电压，以及电流或电压的变化率进行实时控制。

PFM控制——即脉冲频率控制方式，也就是“定脉宽调频率”控制方式，在脉冲宽度保持不变的条件下，通过改变脉冲频率来调节逆变器的输出。

数字化弧焊电源的特点：答：（1）柔性化控制和多功能的集成；（2）控制精度高；（3）稳定性好；（4）产品的一致性好；（5）焊机功能升级方便。

1、弧焊变压器的特性：答：1）根据焊接电弧特性以及焊接工艺的要求，有外特性；2）它是交流电弧，为了使电弧易于引燃并能保证交流电弧的稳定燃烧，要求弧焊电源应具有足够高的空载电压，并且在焊接回路中有足够大的感抗；3）为了满足弧焊变压器调节性能，要求焊接回路的感抗值能够调节。

1.焊接电弧的结构及压降分布：电弧沿其长度方向分为三个区域：阳极区、阴极区、弧柱区，沿着电弧长度方向的电位分布不均匀，阴极区和阳极区电位分布曲线斜率很大，而弧柱区电位分布曲线则较平缓。

这三个区的电压降分别称为阴极压降Ui，阳极区Uy压降UZ。

它们组成总的电弧电压Uf，即：Uf=Ui+Uy+UZ，由于阳极压降基本不变，而阴极压降在一定条件下也为固定值，弧柱压降则在一定气体介质下与弧柱长度成正比，因此弧长不同，电弧电压不同。

2.“电源-电弧”系统的稳定性包括两方面含义：（1）系统在无外界因素干扰时，能在给定电弧电压和电流下维持长时间的连续电弧放电，保持静态平衡；（2）当系统一旦受到瞬时的外界干扰，破坏了原来的静态平衡，造成了焊接参数的变化，但当干扰消失之后，系统能够自动地恢复稳定平衡，使得焊接规范重新恢复。

3.关于焊条电弧焊采用缓降特性的原因：在焊条电弧焊中，一般是工作于电弧静特性的水平段上，采用下降外特性的焊接电源，便可以满足系统稳定性的要求，在弧长变化时，弧焊电源外特性下降的陡度越大，系统的稳定系数越大，电流偏差越小，这样一方面可使焊接参数稳定，另一方面吧还可增加电弧弹性。

使用垂直下降特性的弧焊电源时，焊接参数最稳定，电弧参数也最好，但其短路电流过小，这将造成引弧困难，电弧推力弱，溶深浅，而且造成熔滴过度困难，当弧焊电源外特性过于平缓时，短路电流又将过大，使飞溅增大，电弧不够稳定，电弧的弹性也较差，因此，焊条电弧焊时采用缓降外特性的弧焊电源，并要求其稳态短路电流与焊接电流之比不小于2。

4.接触引弧的机理：由于电极与工件表面都不是绝对平整的，在短路接触时只是在少数突出点上接触，通过这些接触点的短路电流比平常的焊接电流要大很多，而且接触点的面积又小，因而电流密度大，这就可能产生大量的电阻热，使电极金属表面发热、熔化，甚至产生气化，引起热发射和热电离，随后在拉开电极的瞬间，电极间隙极小，只有10-6左右，使其电场强度达到很大的数值，这样既使室温下都有可能产生明显的自发射，在强电场的作用下，又使已产生的带电质点被加速，相互碰撞，引起撞击电离，随着温度的增加，光电离和热电离也进一步加强，使带电质点的数量猛增，从而能维持电弧的稳定燃烧。

1.绪论·弧焊电源与焊机的关系：弧焊电源是电弧焊机中的主要部分（核心部分），是对焊接电弧提供电能的一种装置，它必须具备电弧焊机所要求的主要电气特性·弧焊电源的分类：①交流弧焊电源；②直流弧焊电源；③脉冲弧焊电源；④逆变式弧焊电源。

（按电流分类）2.焊接电弧及其电特性·焊接电源的两种引弧方式和各自的特点：焊接电源的引弧一般分为两种，接触引弧和非接触引弧。

接触引弧的特点：可以用较低的空载电压产生焊接电弧。

非接触引弧的特点：引弧时，电极不必与工件短路，这样不仅不会污染工件和电极的引弧点，而且也不会损坏电极端部的集合形状，有利于电弧的稳定燃烧。

但是，它也存在高频干扰和对焊工带来的疲劳等不足之处。

·焊接电流的静特性和动特性：静特性：一定长度的电弧在稳定状态下，电弧电压U f与电弧电流I f之间的关系。

动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：U f=f(i f)·电弧动特性曲线和静特性曲线的关系和解释：在电流增加的过程中，动特性曲线上的电弧电压，比静特性曲线上的电弧电压值高。

反之，当电弧电流由i d迅速减小到i a时，同样由于热惯性的影响，电弧空间温度来不及下降。

此时，对应每一瞬间电弧电流的电压将低于静特性之电压，而得到ab''c''d曲线。

如图的ab''c''d和dc'b'a曲线为电弧的动特性曲线。

电流按不同规律变化时将得到不同形状的动特性曲线。

电流变化速度愈小，静、动特性曲线就愈接近。

电弧静特性曲线电弧动特性曲线·交流电弧的特点：1.电弧周期性地熄灭和引燃；2.电弧电压和电流波形发生畸变；3.热惯性作用明显。

·焊条电弧焊、埋弧焊、CO 2气体保护焊的电弧静特性是怎么样的？·钨极交流氩弧焊接铝时，该什么时候叠加高电压？负极性的半周时·理解交流电弧燃烧的稳定条件：4212220π+≥fyh f U U U U ·影响交流电弧稳定燃烧的因素和提高电弧稳定性的措施：影响交流电弧稳定燃烧的因素有：1.空载电压U 0；2.引燃电压U yh ；3.电路参数；4.电弧电流 ；5.电源频率f ；6.电极的热物理性能和尺寸。

弧焊电源及数字化控制复习资料名词解释：弧焊电源的外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值Uy与输出的电流稳定值Iy之间的关系Uy=f(Iy)。

焊接电弧的静特性：一定长度的电弧在稳定状态下，电弧电压Uf 与电弧电流If之间的关系。

电子发射：在阴极表面的原子或分子，接受外界的能量而释放出电子的现象称为电子发射。

焊接电弧的动特性：是指在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：Uf=f(if)。

热电离：在高温下，具有高动能的气体原子（或分子）互相碰撞而引起的电离。

热发射：物质的固体或液体表面受热后，其中某些电子具有大于逸出功的能量而逸出到表面的空间中去的现象。

焊接电源的额定负载持续率：指设备能够在额定电压，额定电流或额定功率的情况下负荷工作时间的比率。

P37逆变：通过一定的电路方式将一定规格的直流电源变为所需要的交流电源。

简答题1焊接电弧的静特性和动特性？焊接电弧的静特性：一定长度的电弧在稳定状态下，电弧电压Uf 与电弧电流If之间的关系。

电子发射：在阴极表面的原子或分子，接受外界的能量而释放出电子的现象称为电子发射。

焊接电弧的动特性：是指在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：Uf=f(if)。

2影响交流电弧稳定燃烧的因数有哪些？答：1、空载电压Uo Uo愈高，在同等大小的引弧电压下，熄弧时间愈短，电弧就越稳定。

2、引燃电压Uyh Uyh 愈高，引燃电弧愈难，电弧愈不稳定。

3、电路参数当ωL/R这一比值不大时，增大L或减小R，即使ωL/R比值增大，均可使电弧趋向稳定连续燃烧。

电弧电流电弧电流愈大，电弧的稳定性会提高。

5、电源频率f f提高，会提高电弧的稳定性。

6、电极的物理性能和尺寸第二章3弧焊电源的外特性是指什么？弧焊电源的外特性可分为哪几种基本形状？如何定量划分？答：（1）弧焊电源的外特性是指在电流参数一定的条件下，改变负载时，电源输出的电压稳定值Uy与输出电流稳定值Iy之间的关系Uy=f（Iy）。
