弹簧生产加工技术要点与产品质量检验鉴定测试实用

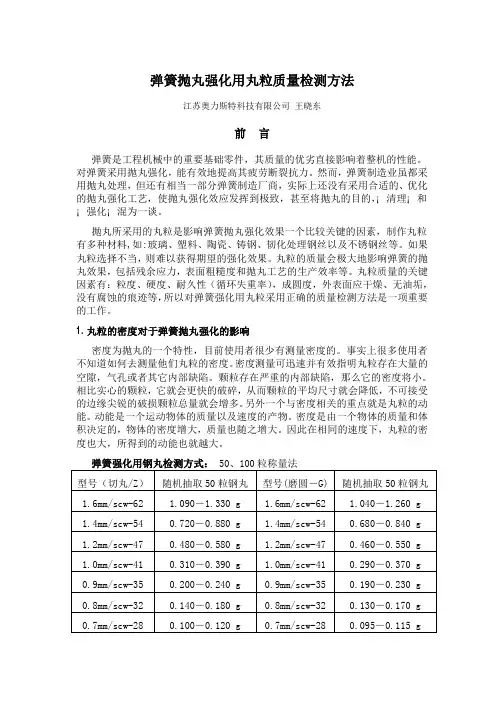

弹簧抛丸强化用丸粒质量检测方法

江苏奥力斯特科技有限公司 王晓东

前 言

弹簧是工程机械中的重要基础零件，其质量的优劣直接影响着整机的性能。

对弹簧采用抛丸强化，能有效地提高其疲劳断裂抗力。然而，弹簧制造业虽都采

用抛丸处理，但还有相当一部分弹簧制造厂商，实际上还没有采用合适的、优化

的抛丸强化工艺，使抛丸强化效应发挥到极致，甚至将抛丸的目的，¡清理¡和

¡强化¡混为一谈。

抛丸所采用的丸粒是影响弹簧抛丸强化效果一个比较关键的因素，制作丸粒

有多种材料,如:玻璃、塑料、陶瓷、铸钢、韧化处理钢丝以及不锈钢丝等。如果

丸粒选择不当，则难以获得期望的强化效果。丸粒的质量会极大地影响弹簧的抛

丸效果，包括残余应力，表面粗糙度和抛丸工艺的生产效率等。丸粒质量的关键

因素有：粒度、硬度、耐久性（循环失重率），成圆度，外表面应干燥、无油垢，

没有腐蚀的痕迹等，所以对弹簧强化用丸粒采用正确的质量检测方法是一项重要

的工作。

1.丸粒的密度对于弹簧抛丸强化的影响

密度为抛丸的一个特性，目前使用者很少有测量密度的。事实上很多使用者

不知道如何去测量他们丸粒的密度。密度测量可迅速并有效指明丸粒存在大量的

空隙，气孔或者其它内部缺陷。颗粒存在严重的内部缺陷，那么它的密度将小。

相比实心的颗粒，它就会更快的破碎，从而颗粒的平均尺寸就会降低，不可接受

的边缘尖锐的破损颗粒总量就会增多。另外一个与密度相关的重点就是丸粒的动

能。动能是一个运动物体的质量以及速度的产物。密度是由一个物体的质量和体

积决定的，物体的密度增大，质量也随之增大。因此在相同的速度下，丸粒的密

度也大，所得到的动能也就越大。 弹簧强化用钢丸检测方式： 50、100粒称量法

型号（切丸/Z） 随机抽取50粒钢丸 型号(磨圆－G) 随机抽取50粒钢丸

1.6mm/scw-62 1.090－1.330 g 1.6mm/scw-62 1.040－1.260 g

1.4mm/scw-54 0.720－0.880 g 1.4mm/scw-54 0.680－0.840 g

宁海县奥凯燃气具有限公司 零 部 件 检 验 规 范 文 件 编 号 Q/AK.QM-T

版 本 号 A/0

标 题 弹簧类检验标准 生 效 日 期 2010年 6 月 3 日

页 次 第 1 页 共 1页

1 目的：掌握弹簧类检验标准，使零部件的质量更好的符合我公司的品质要求。

2 适用范围：弹簧类零部件。

3 检验仪器和设备：电子数显弹簧拉压试验机、电子卡尺等。

4 检验项目及技术要求：

4.1 外观:

4.1.1 弹簧不得有缩腰现象；表面应当光滑、清洁。

4.2 结构尺寸：所有尺寸、有效圈数、总圈数符合图纸要求。

5 检验方法：

5.1 外观:目测法。

5.2 结构尺寸：用电子卡尺测量。

5.3 弹簧力度：电子数显弹簧拉压试验机。

表1 参考弹簧参数表

型号 P1 P2

内圆尺寸*总长（mm） 线径（mm） 总/有效圈数 克数±5% 位移尺寸（mm） 克数±10% 位移尺寸（mm）

RDQP8.5-A 270g 5.2 240g 8.9 Φ7*15mm Φ0.6 5/7

RDQP8.5-A 320g 5.2 310g 8.9 Φ7*15mm Φ0.6 5/7

RDQP9.0-A 275g 4.7 165g 8.4 Φ7.1*14mm Φ0.5 3.5/5.5

RDFH10.5-A 250g 5.2 160g 8.9 Φ8*16mm Φ0.5 3.75/5.75

RDFH10.5-A 270g 5.2 160g 8.9 Φ8*16mm Φ0.5 3.75/5.75

RDFH10.5-A 350g 5.2 240g 8.9 Φ8*16mm Φ0.5 3.75/5.75

RDQP11.5-A 450g 6.7 380g 9 Φ8*21mm Φ0.55 4.25/8.25

RDQP14-B 420g 5.2 300g 8.9 Φ7*15mm Φ0.55 5/7.5

RDLP16-A 5.1N 7.7 3N 13.5 Φ8*22mm Φ0.6 5.25/7.25

弹簧生产方面的质量建议

弹簧作为机械结构中重要的部件，在具有强度和耐久性的前提下，质量是关键。以下是弹簧生产方面的质量建议：

1. 选择合适材料：弹簧材料的选择要求高强、高韧性、高疲劳极限和良好的延展性。在实际应用中，也要考虑弹簧受力方向、工作环境温度等因素选材。

2. 了解制造工艺：掌握并使用合适的制作工艺，包括生产流程、工厂设备、加工工艺、模具设计等，提高弹簧生产效率和质量。

3. 强化质量控制：在生产过程中，严格控制各项指标，保持合适的加工参数，合理选择检测工具和方法，加强质量控制和检测，确保产品合格。

4. 加大协同力度：生产管理和质量检验等不同环节需要相互协调配合，提高效率和质量。

以上就是弹簧生产方面的质量建议，生产企业可以有针对性地改进弹簧生产工艺，确保产品质量。

弹簧弹片进料检验报告（一）

引言概述：

弹簧弹片进料检验报告（一）对弹簧弹片进行了全面的进料检验。本报告旨在详述检验过程和结果，为进一步改善产品质量提供参考，并确保产品符合相关标准和要求。

正文：

一、外观检验

1. 观察弹簧弹片表面是否有明显缺陷或损伤。

2. 检查弹簧弹片外观颜色是否均匀，无明显色差。

3. 检验弹簧弹片的尺寸是否符合要求。

4. 检查弹簧弹片的形状是否正常、整齐。

5. 观察弹簧弹片表面是否有刮痕、凹陷或其他不良痕迹。二、材料检验

1. 通过化学成分分析检测弹簧弹片是否采用合格的材料。

2. 检验材料的硬度是否达到要求。

3. 检测材料的拉伸强度和抗扭矩能力是否符合标准。

4. 检查弹簧弹片材料的表面处理是否符合要求。

5. 对材料的耐腐蚀性进行必要测试。三、性能检验

1. 检测弹簧弹片的弹性变形和复位能力。

2. 测定弹簧弹片的负荷承受能力。3. 评估弹簧弹片的疲劳寿命和使用寿命。

4. 用力学试验仪检验弹簧弹片的强度和刚性。

5. 检测弹簧弹片的防震性和抗振性。四、可靠性检验

1. 对弹簧弹片进行加速老化试验，评估其稳定性和可靠性。

2. 进行环境适应性测试，检验弹簧弹片在不同温湿度条件下的性能表现。

3. 对弹簧弹片进行振动冲击测试，评估其承受外力的能力。

4. 通过耐久性试验，检查弹簧弹片的使用寿命和可靠性。

5. 对弹簧弹片的密封性进行严格检验。五、安全性检验

1. 检查弹簧弹片是否存在锋利的边角，以避免刺伤操作人员。

2. 检测弹簧弹片是否存在有害物质超标的情况。

3. 对弹簧弹片的绝缘性能进行检验，确保在使用中不会产生安全隐患。

4. 检查弹簧弹片的载荷分布是否合理，以防止超载造成危险。

5. 对弹簧弹片的组装和安装方式进行评估，保证安装过程不会导致意外伤害。

总结：

经过全面的弹簧弹片进料检验，我们发现产品在外观、材料、性能、可靠性和安全性方面均符合标准要求。然而，仍需要不断改进和提升，以确保产品质量的持续稳定，满足客户的需求和期望。同时，我们也将持续加强对弹簧弹片的质量监控和管理，以确保产品在市场上的竞争力和信誉度。
