六管超外差式收音机装配调试实训

一、实训目的

通过对一台正规品调幅收音机的安装、焊接及调试，让学生了解电子产品的装配过程；掌握电子元器件的识别及质量检验；学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、实训要求

1、分析并读懂收音机电路图。

2、对照电原理图看懂接线电路图。

3、认识电路图上的符号，并与实物相对照。

4、根据技术指标测试各元器件的主要参数。

5、认真细心地安装焊接。

6、按照技术要求进行调试。

三、实训原理

超外差式收音机的工作原理

超外差式收音机的方框图如图1所示：

输入回路：

由天线将空中舆的电磁波信号接收下来，并首先进入输入调谐回路。输入回路的任务是：

1、通过天线收集电磁波，使之变为高频电流；

2、选择信号。在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机输入回路。调谐频率为：LCfo21。

变频与本机振荡：

从天线及输入回路送来的调节幅信号和本机振荡器声生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是输入信号频率和本机振荡频率的差值，称为差频。例如，输入信号的频率是：535kHz本机振荡频率是1000kHz其差频则是：1000-535=465kHz，当输入信号的频率是：1605kHz时，本机振荡频率也跟着升高，变成2070khz 其差频也是：465kHz，这也就是说，在超外式收收音机中，本机振荡的频率始终要比输入信号的频率高465kHz这个在变频过程中新产生的差频比原来输入的频率要低。比音频信号却要高的多，因此我们把它叫中频。不论原来输入信号的频率是多少，本机振荡频率都比其高一个固定中频，这样经过变频后，输入到下一级去的就是一个固定的中频。这就是超外差式收音机的一个重要特点。其关系可表达为：

本机振荡频率－输入信号频率=中频频率

3、中频放大器：

由于中频放大信号是固定的调制信号，其信号频率为465kHz它比高频信号更容易调谐和放大。收音机由于有中频放大，可提高整机的选择性及灵敏度，其增益很容易作到。中频回路Q值太低，选择性差：Q值太高，同频带变窄，容易产生失真，故Q值=40~60较合适。

4、检波与AGC电路（自动增益控制电路）

经中放后，中频调制信号进入检波器，检波极要完成两项任务：一是在尽可能减小失真的前提下，把中频信号还原成音频。二是将检波后的直流分量送回到中放，控制中放级的增益，使该级不至发生削波失真。通常称为自动增益控制电路-AGC电路。

5、前置放大器：

也称为电压放大级。从检波级输出的音频信号大约只有几毫伏到几十毫伏。其任务就是将它放大几十致几百倍。

6、功率放大器。

前置电压放大虽可使输出电压达到几伏。但由于电压放大器内阻很大，输出电流很小，不到1毫安，其带负载能力很差，故不能带动场声器工作。功率放大器的主要任务是提高输出电流。进而提高输出功率，以推动扬声器的工作。本机输出功率可达50~100mW。

超外差式收音机的电路分析：

S2108型六管超外差式收音机电路图如图2所示：

T1是磁性天线线圈，初级绕组与可变电容器（双联）的一半是C1A组成并联调谐回路。其调谐回路的频率范围为535~1605KHZ,转动C1A，使输入回路的自然频率刚好与某一电台的载波频率相同。既F回=F信，这时该电台的信号电压在磁性天线中感应最强，信号电压也就最大。而其他电台的信号频率失谐于调谐回路频率，而没有信号电压。这样就把所需要的电台信号选出来，并由T1的次级偶合到VT1的基极。

T2是振荡线圈，它与双连的C1B、VT1晶体管元件接成变压器耦合自激振荡器，其振荡信号频率为F振=LC21，C1B与C1A连在一起，同步调谐、合理选择元件参数，使F振＞F回=465kHz。即中频信号。本振信号经过C3加到VT1管发射级，它和天线回路输入的信号在VT1变频后产生中频。VT1的负载是一个LC调谐回路，其谐振频率F0=465kHz。因此VT1变频级输出的信号频率就是一个固定的465kHz的调谐已调波信号。

中频信号经T3的次级输出，耦合到中频放大器VT2的基极，VT2对输入的单一中频信号加以放大，VT2的集电极负载也是一个LC并联调谐回路。T4其谐振频率也是固定中频465kHz，这样中频放大器只对465kHz的中频信号加以放大。因而中频放大器的增益就可以做的很大。

得到充分放大的中频信号，经T4耦合到检波级，VT2构成三级管检波电路。这种电路不仅检波效率高，而且有较强的自动增益控制（AGC）作用，AGC电压经RP2、R4反馈到VT2的基极。当输入信号较强时，VT3基极上的电压Ub3也高，其中Ib3也增大，这个电流被VT3放大后形成Ic3也增加。其Ic= -βIb，这样R3上的压降UR3增加，而VC3=U4－UR3，其中UR3增加而VC3降低，那么VT2从PR3、P4上取得基级偏置电流Ib2就减小，这样就造成VT2集电极电流Ic2下降，导致VT2放大倍数降低。从而起到自动增益控制的作用。VT3管集电极电路接入了C5电容器。此电容器对高频率信号短路，故VT3不能放大中频信号。其发射结接入输入的中频信号电路。所以VT3对中频率信号只相当于一个二极管，而RP3与C6组成的RC并联电路是二极管的负载。中频信号经二极管的单向导电后。其调制已调波的中频信号变成了半波信号。合理选择RP3与C6的数值，使C充电时间小于放电时间，使半波调制中频信号的各脉冲恢复为原调制信号的外沿包络形状，从而解出调制低频信号，完成检波任务。 检波器解调出的低频信号电平很低，不足以推动负压放大和功率放大器。

前置放大器从RP3上获得低频信号，并经C7耦合进来，RP3是可调节阻值的可变电阻器，也叫电位器，改变中心抽头的位置。可获得不同的信号电压植。故其可控制音量的大小。前置放大器将信号电压放大几十到几百倍。但其功率仍很小，不能推动负载工作，必须要进行功率放大。

功率放大器不仅要输出较大电压，而且还要能输出较大电流。本机采用变压器耦合推挽功率放大电路，这种电路频率特性好，易于阻抗匹配，而且对推挽管参数要求较低，并能在较低电压的条件下输出较大功率。缺点是成本高，体积大。

四、实训步骤

S2108六管外差式收音机元件清点及检测

1、按材料清单清点全套零件，并负责保管。S2108六管超外差收音机元件清单见表1。

表1：

序号 名称型号 数量 序号 名称型号 数量

1 拨盘、支架、机壳、正负极接线 各1 8 音频变压器T5-绿

T6-红 各1

2 晶体管9011×4、9013×2 6只 9 电阻器100K×3、47K×1、

1.5K×1、510×1、100×1 共7只

3 电容器103×3、223×3、

100μF×2、682×1、

1μF×1、10μF×1 11只 10 扬声器0.25W-8 1只

4 双联CBM—223P 1只 11 中频变压器 红、白、绿 共3只

5 电位器WH12—4.7K 1只 12 可调电阻器220K×3、

1K×1 共4只

6 二极管VD 1N4148 1只 13 印刷电路板、图纸 1套

7 碳棒线圈4×10×65mm 1只 14 导线、锡条若干

2、元件检测 （1）电阻器：

本机采用的电阻器分为固定和可调两种电阻器。固定电阻一律采用1/16W的四环或五环超小型电阻。其中几个三极管的基极偏流电阻的大小对三极管的工作影响很大。需要仔细调整。本机采用四只可调电阻RP1、RP2、RP4、RP5，它们分别串接在相应的基极回路中。可以使三极管的工作点调整到最佳状态。音量电位器RP3为小型炭膜电位器。

色环电阻色标数：

1棕 2红 3橙 4黄 5绿 6蓝 7紫 8灰 9白 10黑

（2）电容器：

本机采用的电容器从容量上分为两种：一种为微法极的电解电容，电解电容有正负之分，要求它们漏电小，容量足，质量好，耐压6.3伏即可；另外一种是绦纶电容，容量要求不严格，误差在20%内都可以使用。体积上的标号是其容量值。如103；223；682等。前两位是有效数字，第三位是表示在前两位后乘以10n数。

如：223=22×103=22000pF

C1是CBM223型差容双联。片数多的一组是输入连C1A容量约为150pF；片数少的一组是振荡连C1B，电容量给为80pF，每组都有一个3-15pF的微调电容与之并联。

（3）电感器件：

本机采用的电感器件主要是互感元件。有磁性天线T1，中频变压器T2、T3、T4；音频变压器T5、T6。磁性天线采用4×9.5×66mm中波扁磁棒。初级用φ0.12的漆包线绕105T，次极用同型号线绕10T。中频变压器（中周）一套三只（T2、T3、T4），不同用途的中频变压器依照顶部的颜色来区分。红色T2是本机振荡中周，白色或黄色为第一中周，黑色或绿色为第二中周，T3、T4的骨架底部已有内藏的谐振电容而振荡中周则无此电容。

音频变压器一套有2只（T5、T6）T5是输入变压器，T6是输出变压器，它们采用5×14mm的E型铁芯绕制。

（4）晶体管：

本机采用六只晶体三极管与一只晶体二极管。晶体三极管VT1—VT4用3DG201或9011高频小功率管。其值在80—120之间。（VT4的可用大些，VT2可用小些）VT5 VT6采用9013或8050三极管，其β值要大于100，两管配对使用，其β值误差不大于5%。VT1 –VT3的β偏高可能会引起会引起自激啸叫，这时可降低其IC静态值。二极管采用1N414B型硅开关二极管。能用2AP代替。 三极管放大倍数分色点标记：（9011、9013、9014系进口三极管无色点标记，只有分母分档。）

黄 40～55 绿55～80 兰 80～120

紫120～180 灰180～270 白270～400

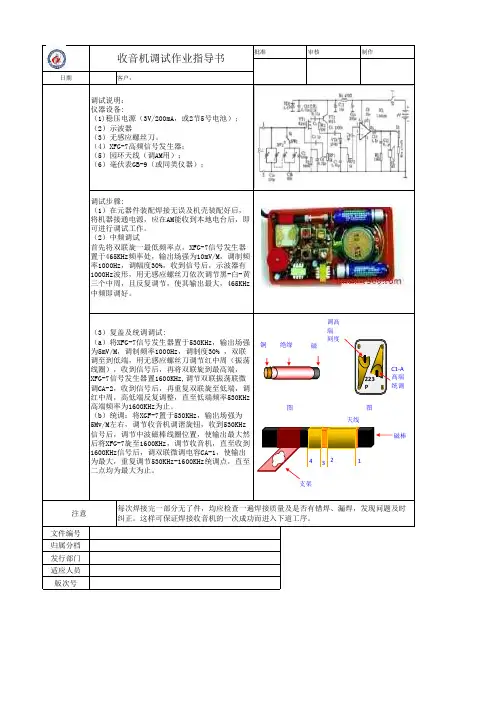

收音机安装与调试

收音机的印刷电路：

S2108六管超外差收音机装配印刷图如图3所示：

2、元件的安装与焊接

印刷电路板上标明了各个元件应该安装的孔位，安装时只需按照印刷电路板上标有的符号将元件对号入座就行。但应该注意以下问题：

（1）元件安装前应对各个元件初测一遍，确保元件无损坏，无错认后才能安装。

（2）各元件安装时所选高度要合适，为保证元件更换与盖盒时不受影响，其元件安装时高不要超过中周，低不要低于可调电阻器。

（3）安装时应对元件进行造型处理。根据元件焊点距离大小，可采用立式与卧式，力求美观。 （4）焊接时，要求尽可能用送锡法焊接，要求焊点光亮圆滑，大小一致，不能有虚焊、错焊、漏焊等错误，焊接时还应注意元件的脚应留下适当的长度（1mm）。

（5）为保证组装的成功率，要求在安装时接照由后向前逐级安装，逐级调整的原则进行。

（6）静态工作点的调整

调整静态工作点即调整各级放大器的集电极电流ＩＣＱ，晶体管工作点的大小对它工作效果的好坏有决定性的影响。工作点过高或过低都会导致失真，啸叫，增益减小，噪音增加等故障发生。本机各级最佳工作电流都已经标注在电路图中。为方便各级工作点测量，印刷电路板在各级电路中预留了测量开口（即ABCD四处）各级的偏置电路都用可调电阻（RP1、RP2、RP4、RP5）与固定电阻串联。调节RP的数值。即可得到最佳值。
