竭诚为您提供优质文档/双击可除六管超外差收音机实验报告
篇一:中夏s66e六管超外差式收音机实训报告
实训报告
实训名称s66e六管超外差式收音机装配
专业班级
姓名学号
指导教师
完成时间
目录
?实习目的……………………………………1?实习器材……………………………………2?实验原理……………………………………2?元件说明及清单……………………………4?安装制作……………………………………7?实习体会……………………………………11?成绩评定
表 (12)
一、实习目的
1.了解收音机的基本知识和常用电子器件的类别、型号、规格、性能及其使用范围,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对收音机原理工作的一般原理,并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理。熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。了解安全用电
知识,学习安全操作要领,
培养严谨的工作作风,养好良好的工作习惯,养成正确的劳动观与人生观,也培养团队意识和集体主义精神。
二、实习器材
1.电烙铁、焊锡丝
2.螺丝刀、镊子、钳子等必备工具
3.万用表
4.s66型袖珍收音机实验套件
5.电路图及元器件清单
6.五号电池一对
7.松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散布在金属表面,焊接牢固,焊点光亮美观
三、实验原理
1.原理说明:本实习采用3V低压全硅管六管超外差式
收音机,具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。
2.收音机工作原理:超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后,经过电路本身的作用,就变成另外一个
预先确定好的频率(在我国为465Khz),然后再进行放
大和检波。这个固定的频率,是由差频作用产生的。如果我们在收音机内制造—个振荡电波(通常称为本机振荡),使它和外来高频调幅信号同时送到一个晶体管内混合,这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频率,这就是外差作用。采用了这种电路的收音机叫外差式收音机,混频和振荡的工作,合称变频。外差作用产生出来的差频,习惯上我们采用易于控制的一种频率,它比高频较低,但比音频高,这就是常说的中间频率,简称中频。任何电台的频率,由于都变成了中频,放大起来就能得到相同的放大量。调谐回路的输出,进入混频级的是高频调制信号,即载波与其携带的音频信号。经过混频,输出载波的波形变得很稀疏其频率降低了,但音频信号的形状没有变。通常将这个过程(混频和本振的作用)叫做变频。变频仅仅是载波频率变低了,并且无论输入信号频率如何变化最终都变
为465Khz,而音频信号(包络线的形状)没变。混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大,从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来,这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度,然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度,在调谐回路与混频之间还可以加入高频放大级然后再去混频。根据超外差收音机的原理,我们可以将附录所示的电路分成以下几个模块:调谐回路、变频回路(包括本振电路、混频电路和选频电路)、中频放大(中放)
回路、检波及Agc回路、低放级回路、功放级回路。

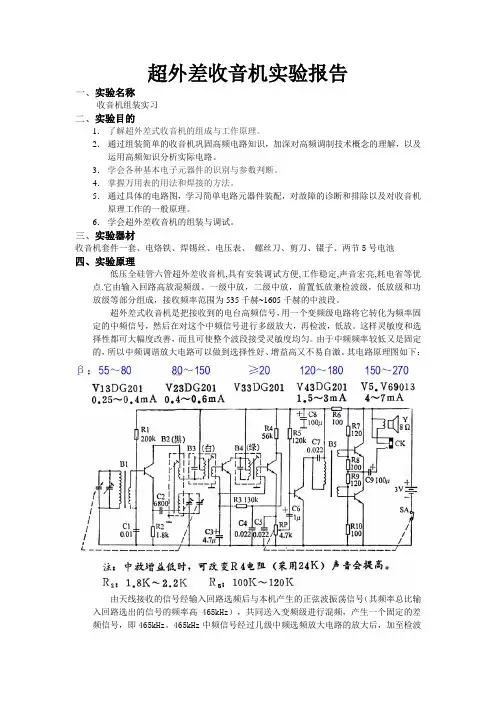

3.s66e型收音机电路原理图
4.实验原理图
篇二:s66D六管超外差式调幅收音机实习报告
s66D型六管超外差式接收机
实习报告
专业:电子信息工程
设计者:何莉
学号:09042329
实习日期:20XX年6月
实训报告
一、实训内容
1.学习识别简单的电子元件与电子线路;
2.掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装和焊接。熟悉电子产品的安装工艺的生产流程。
3.学习并掌握收音机的工作原理;
4.根据电路图进行s66e超外差式中波调幅收音机的焊接,并掌握其调试方法。
二、实训器材
1.220V/50hz交流电源。
2.电烙铁
3.螺丝刀、镊子、万用表等必备工具
4.s66e超外差式中波调幅收音机全套组建
5.两节5号电池
三、工作原理
图1是s66D型六管超外差式收音机的原理电路图。为
了分析方便,它的工作过程可以画成如图2所示。具体原理分析如下。
图1s66D型六管超外差式收音机的原理电路图
图2s66D型六管超外差式收音机的方框图
1.输入调谐电路
输入调谐电路由双连可变电容器的cA和T1的初级线圈Lab组成,是一并联
