工程名称
施工单位
工程部位
检查日期 年月日 天气情况
气温 ℃
敷设方式
电缆编号 起点 终点 规格型号 用途
序号 检查项目及要求 检查结果
1 电缆规格符合设计规定，排列整齐，无机械损伤；标志牌齐全、正确、清晰。
2 电缆的固定、弯曲半径、有关距离和单芯电力电缆的相序排列符合要求。
3 电缆终端、电缆接头、安装牢固，相色正确。
4 电缆金属保护层、铠装、金属屏蔽层接地良好。
5 电缆沟内无杂物，盖板齐全，隧道内无杂物，照明、通风排水等符合设计要求。
6 直埋电缆路径标志应与实际路径相符，标志应清晰牢固、间距适当。
7 电缆桥架接地符合标准要求
监理（建设）单位 施工单位
技术负责人 施工员 质检员
编号
电缆敷设检查记录表

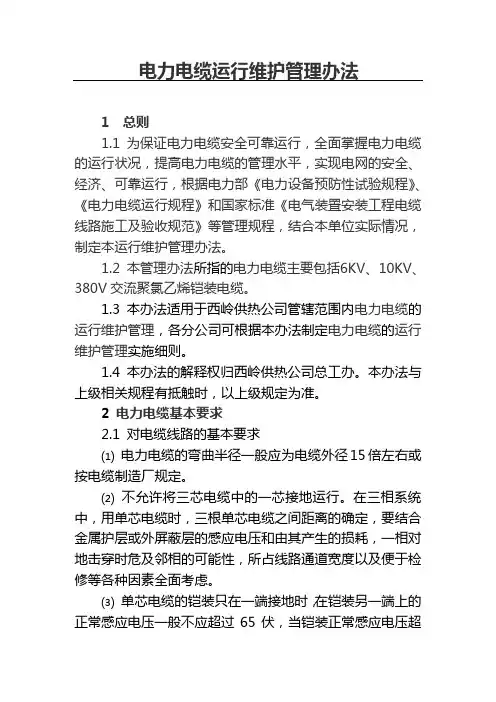

电力电缆运行维护管理办法
1 总则
1.1 为保证电力电缆安全可靠运行，全面掌握电力电缆的运行状况，提高电力电缆的管理水平，实现电网的安全、经济、可靠运行，根据电力部《电力设备预防性试验规程》、《电力电缆运行规程》和国家标准《电气装置安装工程电缆线路施工及验收规范》等管理规程，结合本单位实际情况，制定本运行维护管理办法。
1.2 本管理办法所指的电力电缆主要包括6KV、10KV、380V交流聚氯乙烯铠装电缆。
1.3 本办法适用于西岭供热公司管辖范围内电力电缆的运行维护管理，各分公司可根据本办法制定电力电缆的运行维护管理实施细则。
1.4 本办法的解释权归西岭供热公司总工办。本办法与上级相关规程有抵触时，以上级规定为准。
2 电力电缆基本要求
2.1 对电缆线路的基本要求
⑴ 电力电缆的弯曲半径一般应为电缆外径15倍左右或按电缆制造厂规定。
⑵ 不允许将三芯电缆中的一芯接地运行。在三相系统中，用单芯电缆时，三根单芯电缆之间距离的确定，要结合金属护层或外屏蔽层的感应电压和由其产生的损耗，一相对地击穿时危及邻相的可能性，所占线路通道宽度以及便于检修等各种因素全面考虑。
⑶ 单芯电缆的铠装只在一端接地时，在铠装另一端上的正常感应电压一般不应超过65伏，当铠装正常感应电压超过65伏时，应对易于与人身接触的裸露的铠装及其相连的设备加以适当的遮蔽，或采用将铠装分段绝缘后对三相铠装加以互联的方法。
⑷ 接单芯电缆线路的铠装只有一点接地时，其最大感应电压接近护层绝缘击穿强度的各点都应加装护层绝缘保护器，如采用非线性阀片、球间隙等。
单芯电缆线路如连接架空线，而铠装只有一点接地时，应优先考虑在接架空线的一侧接地。
⑸ 三相线路使用单芯电缆或分相铠装电缆时，每相周围应无紧靠的铁件构成的铁磁环路。
⑹ 电缆线路的正常工作电压，一般不应超过电缆额定电压的15%。电缆线路的升压运行，必须经过试验、鉴定，并经上级主管部门批准。
1 电工安全标识标牌大全和解释
以下是一份电工安全标识标牌的大全，包括常见的标识标牌和它们的解释。这些标识标牌在电工行业中广泛使用，用于提醒人们注意电器设备和电气危险。
1.电压警示标识：
-标识图案：一个感叹号(!)里面有一个闪电符号。
-解释：用于表示该区域或设备存在高电压，提醒人们注意电击风险，并采取适当的防护措施。
2.禁止触摸标识：
-标识图案：一个手掌印被一个红色的圆圈划掉。
-解释：用于表示禁止触摸或靠近特定设备或部件，以防止触电或其他危险。
3.地线标识：
-标识图案：一个绿色的三角形，内部有一个水平的黄色线条。
-解释：用于标识接地或地线，提醒人们此处有可靠的接地装置，避免电流通过人体引起伤害。
4.高温警示标识：
-标识图案：一个黑色的火焰图案。
-解释：用于表示该区域或设备表面存在高温，提醒人们注意避免接触，以防止烫伤或火灾。
5.电弧闪over标识：
2 -标识图案：一个蓝色的闪电符号上方有一个黑色的横线。
-解释：用于警示人们在操作或维修设备时可能发生电弧闪over，需要采取适当的防护措施，如戴上防护眼镜和手套等。
6.急停按钮标识：
-标识图案：一个红色的圆形，内部有一个白色的手掌图案和黑色的"STOP"字样。
-解释：用于标识急停按钮，提醒人们在紧急情况下按下按钮以立即停止设备运行。
7.电源开关标识：
-标识图案：一个黑色的圆形，内部有一个白色的闪电图案和黑色的"ON/OFF"字样。
-解释：用于标识电源开关，提醒人们控制电源供应的打开和关闭。
8.警示标识：
-标识图案：一个黄色的三角形，内部有一个黑色的感叹号(!)。
-解释：用于表示潜在的危险或注意事项，提醒人们注意遵守相关规定和安全操作步骤。
9.警示标识-氧气：
-标识图案：一个绿色的圆形，内部有一个白色的氧气瓶图案和黑色的"O2"字样。
-解释：用于标识氧气供应装置或区域，提醒人们注意火灾爆炸风险，并采取相应的安全措施。
配电网工程工艺质量典型问题及解析
第一章 10kV配电变台
第一节 基础施工
典型问题1：配电变台电杆埋深不足
典型问题2：配电变台基坑间距不规范
典型问题3：底盘放置不规范
典型问题4：卡盘安装不规范
第二节 电杆组立
典型问题1：杆型选择不规范
典型问题2：电杆根部未与底盘中心重合
典型问题3：基坑回填土未夯实、未设置防沉土台
典型问题4：卡盘安装不规范
第三节 接地网敷设
典型问题1：接地网沟槽开挖不标准
典型问题2：接地体焊接不规范
典型问题3：接地装置安装不规范
第四节 台架安装
典型问题1：变压器双杆支持架安装不规范
典型问题2：熔断器几避雷器安装角度和横担间距不规范
第五节 设备安装
典型问题1：变压器固定方式错误
典型问题2：配电变台出线杆安装接户线 典型问题3：变压器、JP柜未固定在双杆支持架中心
典型问题4：避雷器接地引线安装不规范
典型问题5：绝缘穿刺接地线夹安装不规范
典型问题6：JP柜进出线安装不规范
典型问题7：低压电缆未制作终端
第六节 引线安装
典型问题1：正装方式高压引下线连接方式不规范
第七节 辅助设施安装
典型问题1：电缆支架安装不规范
典型问题2：JP柜进出线孔处理不规范
第二章 架空线路
第一节 基础施工
典型问题1：基坑回填未分层夯实、未设置防沉土台
典型问题2：电杆埋设深度不符合要求
第二节 杆塔组立
典型问题1：电杆倾斜
典型问题2：直线杆横线路方向偏移过大
典型问题3：地脚螺栓防护不规范
典型问题4：爬梯底端至地面距离不足
第三节 柱上设备安装
典型问题1：带间隙氧化锌避雷器未接地
典型问题2：柱上断路器未规范安装避雷器 典型问题3：柱上断路器与绝缘架空线路的连接方式不规范
第四节 金具、绝缘子安装
典型问题1：横担安装歪斜
典型问题2：45度及以下转角杆横担安装角度不规范
典型问题3：绝缘子倾斜
典型问题4：耐张线夹安装不规范
典型问题5：导线连接不规范
