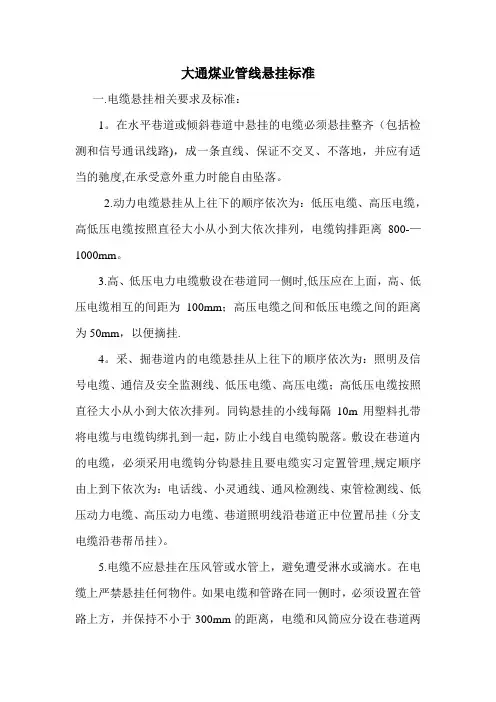

大通煤业管线悬挂标准一.电缆悬挂相关要求及标准：1。

在水平巷道或倾斜巷道中悬挂的电缆必须悬挂整齐（包括检测和信号通讯线路)，成一条直线、保证不交叉、不落地，并应有适当的驰度,在承受意外重力时能自由坠落。

2.动力电缆悬挂从上往下的顺序依次为：低压电缆、高压电缆，高低压电缆按照直径大小从小到大依次排列，电缆钩排距离800-—1000mm。

3.高、低压电力电缆敷设在巷道同一侧时,低压应在上面，高、低压电缆相互的间距为100mm；高压电缆之间和低压电缆之间的距离为50mm，以便摘挂.4。

采、掘巷道内的电缆悬挂从上往下的顺序依次为：照明及信号电缆、通信及安全监测线、低压电缆、高压电缆；高低压电缆按照直径大小从小到大依次排列。

同钩悬挂的小线每隔10m用塑料扎带将电缆与电缆钩绑扎到一起，防止小线自电缆钩脱落。

敷设在巷道内的电缆，必须采用电缆钩分钩悬挂且要电缆实习定置管理,规定顺序由上到下依次为：电话线、小灵通线、通风检测线、束管检测线、低压动力电缆、高压动力电缆、巷道照明线沿巷道正中位置吊挂（分支电缆沿巷帮吊挂）。

5.电缆不应悬挂在压风管或水管上，避免遭受淋水或滴水。

在电缆上严禁悬挂任何物件。

如果电缆和管路在同一侧时，必须设置在管路上方，并保持不小于300mm的距离，电缆和风筒应分设在巷道两侧.6。

过巷段：巷道内过顶电缆沿巷顶贴顶水平敷设,每根电缆采用单个U型卡子固定。

主要车场、大巷巷道交叉点电缆全部加工电缆桥架水平固定。

7.井下巷道内的电缆,沿线每隔200m距离及在拐弯处、分支点以及连接不同直径电缆的接线盒两端均须悬挂电缆标示牌，电缆标志牌由动力科统一设计加工，标志牌采用黑色签字笔填写，要求字迹工整清晰，内容填写齐全并与实际相符，不得有涂改.8.井下平行敷设多根电缆的接线盒，应互相错开，接线盒附近，电缆应留有适当余量，并加装防脱装置，在倾斜巷道内悬挂的电缆必须加装防滑装置，电缆接线盒采用铁链吊挂.9.铺设轨道巷道及胶轮车运行巷道电缆吊挂高度以车辆碰不到为止：1）运行矿车的铺轨巷道，最低一联电缆吊挂高度以矿车掉道不撞到电缆的高度为准；且距底板不低于1.8米。

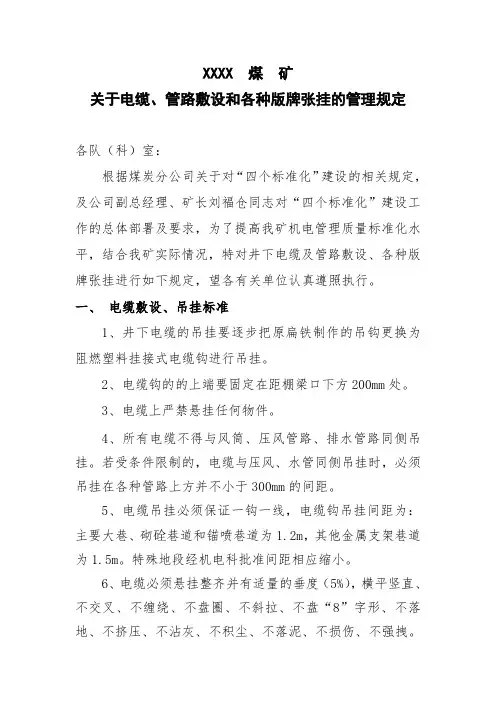

XXXX 煤矿关于电缆、管路敷设和各种版牌张挂的管理规定各队（科）室：根据煤炭分公司关于对“四个标准化”建设的相关规定，及公司副总经理、矿长刘福仓同志对“四个标准化”建设工作的总体部署及要求，为了提高我矿机电管理质量标准化水平，结合我矿实际情况，特对井下电缆及管路敷设、各种版牌张挂进行如下规定，望各有关单位认真遵照执行。

一、电缆敷设、吊挂标准1、井下电缆的吊挂要逐步把原扁铁制作的吊钩更换为阻燃塑料挂接式电缆钩进行吊挂。

2、电缆钩的的上端要固定在距棚梁口下方200mm处。

3、电缆上严禁悬挂任何物件。

4、所有电缆不得与风筒、压风管路、排水管路同侧吊挂。

若受条件限制的，电缆与压风、水管同侧吊挂时，必须吊挂在各种管路上方并不小于300mm的间距。

5、电缆吊挂必须保证一钩一线，电缆钩吊挂间距为：主要大巷、砌硂巷道和锚喷巷道为1.2m，其他金属支架巷道为1.5m。

特殊地段经机电科批准间距相应缩小。

6、电缆必须悬挂整齐并有适量的垂度（5%），横平竖直、不交叉、不缠绕、不盘圈、不斜拉、不盘“8”字形、不落地、不挤压、不沾灰、不积尘、不落泥、不损伤、不强拽。

7、井筒内的通信和信号电缆应与动力电缆和各种管道保持0.3m以外的间距。

8、井巷中的通信和信号电缆与高、低压动力电缆应分挂在巷道的两侧，若因条件限制，敷设在巷道同一侧时，通信和信号电缆与高、低压电缆之间的距离应不小于100mm，高、低压电缆之间的距离应不小于100mm，高压电缆之间、低压电缆之间的距离不得小于50mm。

9、所有电缆的吊挂顺序为：⑴、自上而下的吊挂顺序是：通讯电缆、监测监控电缆、信号电缆、低压动力电缆、高压动力电缆。

⑵、按直径自小到大的吊挂顺序是自上而下排列。

10、井下巷道内的电缆，沿线每隔200米距离、拐弯或分支点以及电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有电缆的规格型号、电压等级、长度、用途、管理单位、负责人、走向等内容的标志牌，并且内容要填写完整、准确，字迹工整清晰。

电缆桥架国家标准(2010-01-26 22:25:30)转载标签：分类：电工电气杂谈电缆桥架国家标准,设计规范第一章总则钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。

本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。

电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。

第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架：是由侧边与若干个横档构成的梯形部件。

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。

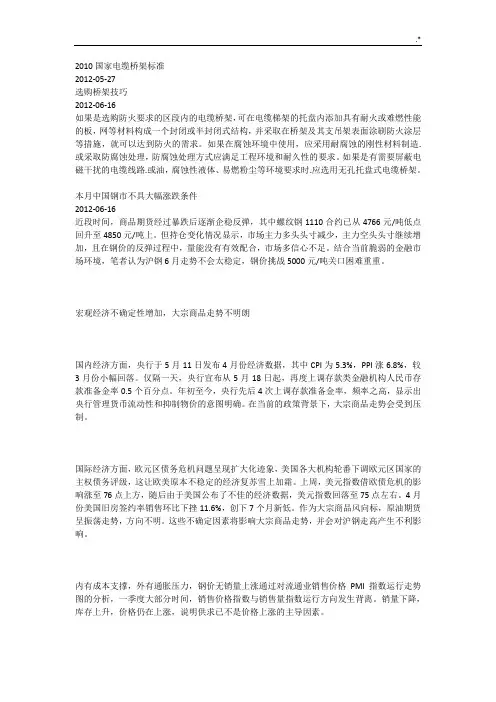

2010国家电缆桥架标准2012-05-27选购桥架技巧2012-06-16如果是选购防火要求的区段内的电缆桥架，可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求。

如果在腐蚀环境中使用，应采用耐腐蚀的刚性材料制造.或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

如果是有需要屏蔽电磁干扰的电缆线路.或油，腐蚀性液体、易燃粉尘等环境要求时.应选用无孔托盘式电缆桥架。

本月中国钢市不具大幅涨跌条件2012-06-16近段时间，商品期货经过暴跌后逐渐企稳反弹，其中螺纹钢1110合约已从4766元/吨低点回升至4850元/吨上。

但持仓变化情况显示，市场主力多头头寸减少，主力空头头寸继续增加，且在钢价的反弹过程中，量能没有有效配合，市场多信心不足。

结合当前脆弱的金融市场环境，笔者认为沪钢6月走势不会太稳定，钢价挑战5000元/吨关口困难重重。

宏观经济不确定性增加，大宗商品走势不明朗国内经济方面，央行于5月11日发布4月份经济数据，其中CPI为5.3%，PPI涨6.8%，较3月份小幅回落。

仅隔一天，央行宣布从5月18日起，再度上调存款类金融机构人民币存款准备金率0.5个百分点。

年初至今，央行先后4次上调存款准备金率，频率之高，显示出央行管理货币流动性和抑制物价的意图明确。

在当前的政策背景下，大宗商品走势会受到压制。

国际经济方面，欧元区债务危机问题呈现扩大化迹象，美国各大机构轮番下调欧元区国家的主权债务评级，这让欧美原本不稳定的经济复苏雪上加霜。

上周，美元指数借欧债危机的影响涨至76点上方，随后由于美国公布了不佳的经济数据，美元指数回落至75点左右。

4月份美国旧房签约率销售环比下挫11.6%，创下7个月新低。

作为大宗商品风向标，原油期货呈振荡走势，方向不明。

这些不确定因素将影响大宗商品走势，并会对沪钢走高产生不利影响。

电缆桥架国家标准和行业标准（一）GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈A级GB/T 912-1989碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979漆膜附着力测定法GB/T 1743-1979漆膜光泽度测定法GB/T 1764-1979漆膜厚度测定法GB/T 1804-2000一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995碳钢焊条GB/T 5780-1989六角头螺栓C级GB/T 6170-1986六角螺母A级和B级GB/T 10125-1997人造气氛腐蚀试验盐雾试验GB/T 11253-1989碳素结构钢和低合金结构钢冷轧薄钢板及钢带3.2电缆桥架表面防护层为热镀锌。

3．5板材厚度电缆桥架板材厚度2.5mm。

电缆桥架国家标准和行业标准（二）4.要求4.1正常使用条件:a)温度－20℃～＋55℃；b）相对湿度＜95%；c）海拔高度不超过2000m。

注：特殊使用条件由供需双方约定。

4.2电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。

4.3材料4.3.1 制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。

注：所用板材由供需双方约定。

4.3.2 电缆桥架焊接用焊条应符合GB/T5117规定。

4.3.3 表面防腐层材料应符合相应的标准规定。

4.3.4 螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。

4.4外观4.4.1 电缆桥架镀、涂层表面质量应符合表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件桥架上直径小于2mm的漏镀点每米不超过2个；且在任一100㎝2面积内不得有2个及2个以上漏镀点；不得有影响安装的锌瘤。

4.4.2 电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。

电缆桥架标准电缆桥架是一种用于支撑、保护和安装电缆的设备，它在现代建筑和工业领域中起着至关重要的作用。

为了确保电缆桥架的质量和安全性，各国都制定了相应的标准。

本文将介绍一些常见的电缆桥架标准，以便读者更好地了解和应用这些标准。

首先，我们来介绍国际上通用的电缆桥架标准。

国际电工委员会（IEC）颁布的IEC 61537标准是全球电缆桥架行业的国际标准，它规定了电缆桥架的设计、材料、制造和安装要求，以及对其进行测试和验收的方法。

这一标准的制定旨在保证电缆桥架的质量和可靠性，确保其能够在各种环境和工况下安全运行。

除了国际标准外，各个国家和地区也都制定了自己的电缆桥架标准。

例如，美国国家电气制造商协会（NEMA）颁布了NEMA VE 1标准，欧洲标准化委员会（CEN）颁布了EN 61537标准，中国国家标准化管理委员会颁布了GB 17820标准。

这些标准在一定程度上与IEC 61537标准保持一致，但也存在一些差异，主要体现在对材料、尺寸、负载能力等方面的要求上。

在实际应用中，电缆桥架的选择和使用应当符合当地的标准要求。

在选型时，应首先考虑电缆桥架的质量和性能是否符合相关标准的要求，其次考虑其适用的环境和工况，最后考虑成本和施工方便性。

只有在满足标准要求的前提下，才能确保电缆桥架在使用过程中能够安全可靠地运行。

除了标准化的要求外，电缆桥架的安装和维护也需要严格按照相关规范进行。

安装时应注意电缆桥架的支撑方式、间距、连接件的固定等细节，确保其能够承受电缆的重量并保持稳定。

在维护过程中，应定期检查电缆桥架的表面是否有腐蚀、变形或者破损，及时进行修复或更换，以确保其使用寿命和安全性。

总之，电缆桥架标准是保证电缆桥架质量和安全性的重要依据，各国和地区都制定了相应的标准来规范电缆桥架的设计、制造、安装和维护。

在选择和使用电缆桥架时，应当严格遵守相关标准的要求，确保其能够在各种工况下安全可靠地运行。

大通煤业管线悬挂标准一.电缆悬挂相关要求及标准：1.在水平巷道或倾斜巷道中悬挂的电缆必须悬挂整齐（包括检测和信号通讯线路），成一条直线、保证不交叉、不落地，并应有适当的驰度，在承受意外重力时能自由坠落。

2.动力电缆悬挂从上往下的顺序依次为：低压电缆、高压电缆，高低压电缆按照直径大小从小到大依次排列，电缆钩排距离800--1000mm。

3.高、低压电力电缆敷设在巷道同一侧时，低压应在上面，高、低压电缆相互的间距为100mm；高压电缆之间和低压电缆之间的距离为50mm，以便摘挂。

4.采、掘巷道内的电缆悬挂从上往下的顺序依次为：照明及信号电缆、通信及安全监测线、低压电缆、高压电缆；高低压电缆按照直径大小从小到大依次排列。

同钩悬挂的小线每隔10m用塑料扎带将电缆与电缆钩绑扎到一起，防止小线自电缆钩脱落。

敷设在巷道内的电缆，必须采用电缆钩分钩悬挂且要电缆实习定置管理，规定顺序由上到下依次为：电话线、小灵通线、通风检测线、束管检测线、低压动力电缆、高压动力电缆、巷道照明线沿巷道正中位置吊挂（分支电缆沿巷帮吊挂）。

5.电缆不应悬挂在压风管或水管上，避免遭受淋水或滴水。

在电缆上严禁悬挂任何物件。

如果电缆和管路在同一侧时，必须设置在管路上方，并保持不小于300mm的距离，电缆和风筒应分设在巷道两侧。

6.过巷段：巷道内过顶电缆沿巷顶贴顶水平敷设，每根电缆采用单个U型卡子固定。

主要车场、大巷巷道交叉点电缆全部加工电缆桥架水平固定。

7.井下巷道内的电缆，沿线每隔200m距离及在拐弯处、分支点以及连接不同直径电缆的接线盒两端均须悬挂电缆标示牌，电缆标志牌由动力科统一设计加工，标志牌采用黑色签字笔填写，要求字迹工整清晰，内容填写齐全并与实际相符，不得有涂改。

8.井下平行敷设多根电缆的接线盒，应互相错开，接线盒附近，电缆应留有适当余量，并加装防脱装置，在倾斜巷道内悬挂的电缆必须加装防滑装置，电缆接线盒采用铁链吊挂。

9.铺设轨道巷道及胶轮车运行巷道电缆吊挂高度以车辆碰不到为止：1）运行矿车的铺轨巷道，最低一联电缆吊挂高度以矿车掉道不撞到电缆的高度为准；且距底板不低于1.8米。

电缆敷设及桥架安装和技术措施1施工准备1、设备及材料要求：（1）所有材料规格型号及电压等级应符合设计及国家规范要求，并有产品合格证。

（2）每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

（3）电缆外观完好无损，无机械损伤，无皱折和扭曲现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

（4）各种金属支架不应有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

（5）其它附属材料：电缆标志牌、油漆、焊锡器材、橡皮包布、黑包布等均应符合要求。

2、主要机具：（1）敷设电缆用支架，铁丝，带线钢丝，麻绳等。

（2）绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

3、作业条件：（1）安装时应具备下列条件1）全部电气设备及用电设备配电箱、柜安装完毕。

2）桥架及线槽安装前，装饰吊顶还没施工。

3）放电缆时电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。

2操作工艺1、电缆施工工艺流程：准备工作→电缆沿支架、桥架敷设→水平敷设→挂标志牌2、准备工作：（1）施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

（2）电缆敷设前进行绝缘摇测或耐压试验。

1）1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10M Ω。

2）绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。

检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。

3）电缆测试完毕，电缆应用橡皮包布密封后再用黑包布包好。

（3）电缆的搬运及支架架设：1）电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时应按电缆轴上箭头指示方向滚动。

如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。

2）电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为准。

架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

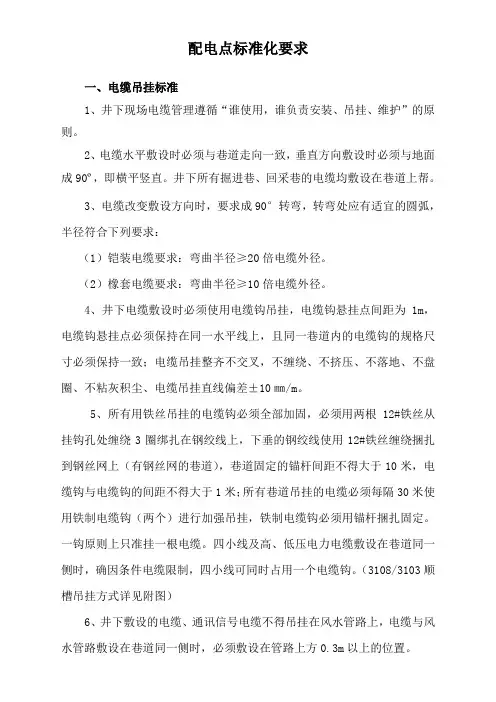

配电点标准化要求一、电缆吊挂标准1、井下现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则。
