电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。

根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。

1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。

“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。

1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。

1.4 各单位可结合本单位实际制定实施细则。

1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。

1.6 本规范自下发之日起执行。

2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。

2.1.1围栏可分为:可伸缩型和非伸缩型。

2.1.2提示遮栏：由立杆和提示绳（带）组成。

围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。

2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。

2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。

2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。

2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。

2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。

2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。

2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。

陕西政和汉唐工程有限公司隧道照明系统设计施工作业指导书编制：审核：批准：版本：受控状态：颁布时间：实施时间：1、目的及适用范围为了使高速路隧道照明系统设计的规范化、完整化，确保施工的正确化，特制定本作业指导书。

本作业指导书为公司设计、施工高速路隧道照明系统的指导性文件。

2、技术要求3、设计3.1 设计规范JT/T 609-2004 《公路隧道照明灯具》JTJ 026.1-1999 《公路隧道通风照明设计规范》GB 50259-96 《电气装置安装工程电气照明装置施工及验收规范》JTJ 026-90 《公路隧道设计规范》《工业与民用配电设计手册》3.2 设计要求附件1、附件2、附件34、施工规范4.1 隧道照明灯具安装4.1.1划线定位：按照施工图纸要求的灯具安装高度先确定灯具安装位置。

测量高度时要利用已经形成的参考物作为测量基础（如已经完工或初步完工的路面，道沿等），先划出一条水平安装基准线，保证灯具安装高度水平一致，然后按照施工图的灯具距离定位灯具安装位置；4.1.2灯具支架安装：在已经确定的位置上安装灯具支架。

安装时注意灯具的型号，灯具支架的孔距和相互距离；4.1.3 灯具安装：按照图纸要求的型号，安装灯具。

灯具安装前要将灯具打开检查，保证光源、触发器、整流器、电容安装完好；4.1.4 接线：接线时按A、B、C三相循环连接灯具，保证三相电流平衡；如图纸要求保护线缆，则灯具连接线穿保护管；4.1.5 调试：灯具安装接线完成以后，每个回路单独进行调试，确保单个回路正常。

4.1.6 回路调试正常后，将灯具尾线固定。

固定时要求方式统一，线形整齐美观；4.1.7 系统调试。

4.2 LED疏散指示灯4.2.1 前期检查：检查测量所有LED疏散指示灯安装预留孔，对没有预留孔或者预留孔尺寸偏小的要及时进行处理。

检查通往安装预留孔的预埋管，存在漏埋、预埋管管径偏小或者管道不通的要及时进行处理；4.2.2 LED疏散指示灯安装：支线电缆敷设后，安装灯具，连接电源线，固定灯具。

电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。

根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。

1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。

“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。

1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。

1.4 各单位可结合本单位实际制定实施细则。

1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。

1.6 本规范自下发之日起执行。

2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。

2.1.1围栏可分为:可伸缩型和非伸缩型。

2.1.2提示遮栏：由立杆和提示绳（带）组成。

围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。

2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。

2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。

2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。

2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。

2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。

2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。

2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。

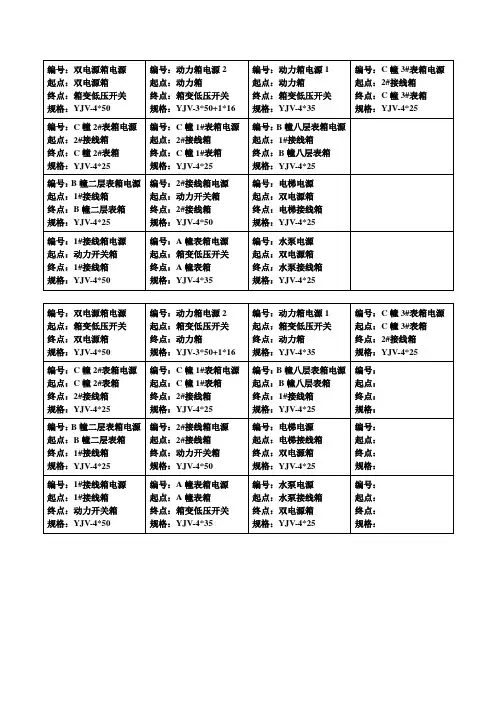

电缆敷设和配管规程一、电缆敷设（GB 50168-2006）1、直埋电缆：⑴电缆表面距地面的距离不应小于0.7m⑵直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度应超过电缆两侧50mm，保护板可采用混凝土盖板或砖块⑶直埋电缆在直线段每隔50～100mm处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标栓，标栓露出地面以150mm为宜⑷回填土前，隐蔽工程应验收合格，回填土应分层夯实⑸电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小浄距，应符合规定1、电缆沿支架、桥架敷设⑴电缆沿桥架或托盘水平敷设时，应单层敷设，排列整齐，不得有交叉⑵不同等级电压的电缆应分层敷设，高压电缆应敷设在上层⑶通等级电压的电缆沿支架敷设时，水平浄距不得小于35mm，沿桥架或托盘垂直敷设时，每层最小加装两道卡固支架⑷电缆穿过楼板时，应加装套管，敷设完后应将套管用防火材料堵死2、挂标示牌：⑴标示牌上应注明电缆编号、型号、规格、电压等级及起止地点⑵直埋电缆进入建筑物、电缆井两端应挂标示牌⑶沿支架、桥架敷设电缆时，在其两端、拐弯处、交叉处应挂标志牌。

直线段应适当增加标示牌二、桥架安装⑴横平竖直、标高符合设计要求⑵支点间距符合规范要求⑶连成整体，妥善接地（镀锌桥架、托盘、线槽的搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。

非镀锌制品的金属桥架、托盘、线槽的搭接应用跨接地线连接成整体）⑷线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头，安装任何场所的线槽均须用盖板牢固⑸电缆可敷设在线槽内，但在桥架或托盘内不应直接辐射导线三、配管1、混泥土体内的钢管与铁盒：⑴钢管的内壁、外壁均应做防腐处理（刷防腐漆）。

若埋设于混凝土内，钢管外壁可不做防腐处理，但应除锈；采用镀锌钢管时，锌层剥落处应涂防腐漆⑵管口除毛刺，入箱、盒时需加护口⑶管的弯曲半径≥6D，弯扁角≤0.1D（D为管子外径）⑷SC20及以下钢管暗配时，宜作螺纹连接，管箍两端必须焊接跨接地线，但也可套管连接。

电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。

根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。

1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。

“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。

1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。

1.4 各单位可结合本单位实际制定实施细则。

1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。

1.6 本规范自下发之日起执行。

2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。

2.1.1围栏可分为:可伸缩型和非伸缩型。

2.1.2提示遮栏：由立杆和提示绳（带）组成。

围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。

2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。

2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。

2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。

2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。

表不同高度的可能坠落范围半径2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。

表设备不停电时的安全距离2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。

2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。

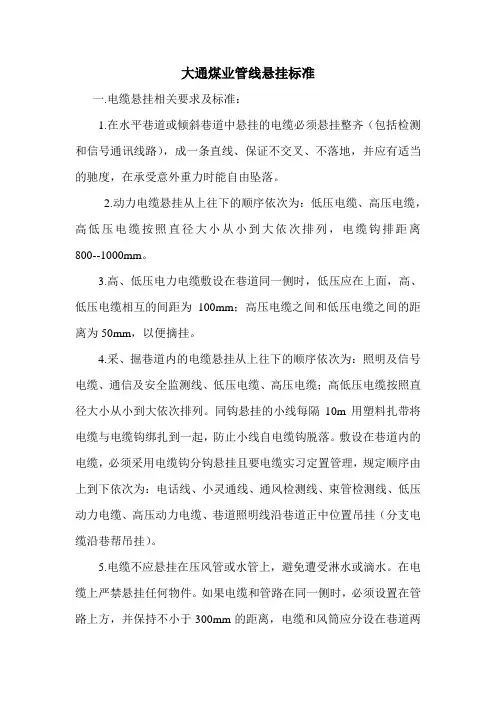

大通煤业管线悬挂标准一.电缆悬挂相关要求及标准：1.在水平巷道或倾斜巷道中悬挂的电缆必须悬挂整齐（包括检测和信号通讯线路），成一条直线、保证不交叉、不落地，并应有适当的驰度，在承受意外重力时能自由坠落。

2.动力电缆悬挂从上往下的顺序依次为：低压电缆、高压电缆，高低压电缆按照直径大小从小到大依次排列，电缆钩排距离800--1000mm。

3.高、低压电力电缆敷设在巷道同一侧时，低压应在上面，高、低压电缆相互的间距为100mm；高压电缆之间和低压电缆之间的距离为50mm，以便摘挂。

4.采、掘巷道内的电缆悬挂从上往下的顺序依次为：照明及信号电缆、通信及安全监测线、低压电缆、高压电缆；高低压电缆按照直径大小从小到大依次排列。

同钩悬挂的小线每隔10m用塑料扎带将电缆与电缆钩绑扎到一起，防止小线自电缆钩脱落。

敷设在巷道内的电缆，必须采用电缆钩分钩悬挂且要电缆实习定置管理，规定顺序由上到下依次为：电话线、小灵通线、通风检测线、束管检测线、低压动力电缆、高压动力电缆、巷道照明线沿巷道正中位置吊挂（分支电缆沿巷帮吊挂）。

5.电缆不应悬挂在压风管或水管上，避免遭受淋水或滴水。

在电缆上严禁悬挂任何物件。

如果电缆和管路在同一侧时，必须设置在管路上方，并保持不小于300mm的距离，电缆和风筒应分设在巷道两侧。

6.过巷段：巷道内过顶电缆沿巷顶贴顶水平敷设，每根电缆采用单个U型卡子固定。

主要车场、大巷巷道交叉点电缆全部加工电缆桥架水平固定。

7.井下巷道内的电缆，沿线每隔200m距离及在拐弯处、分支点以及连接不同直径电缆的接线盒两端均须悬挂电缆标示牌，电缆标志牌由动力科统一设计加工，标志牌采用黑色签字笔填写，要求字迹工整清晰，内容填写齐全并与实际相符，不得有涂改。

8.井下平行敷设多根电缆的接线盒，应互相错开，接线盒附近，电缆应留有适当余量，并加装防脱装置，在倾斜巷道内悬挂的电缆必须加装防滑装置，电缆接线盒采用铁链吊挂。

9.铺设轨道巷道及胶轮车运行巷道电缆吊挂高度以车辆碰不到为止：1）运行矿车的铺轨巷道，最低一联电缆吊挂高度以矿车掉道不撞到电缆的高度为准；且距底板不低于1.8米。

井下各专业各类标识牌板使用标准一、通用部分1、巷道距离标识说明：材质：铝制、双面、反光。

样式：白底、红字、红框。

字体：仿宋体加粗。

安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。

2、材料标志牌说明：材质：铝板、单面、反光。

样式：白底、红字、白边。

字体：仿宋字体加粗。

填写要求：黑色粗彩笔填写。

安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。

其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。

二、采煤专业各类标识牌板：（一）制度牌板、大样图板：⑴制度牌板：①现场交接班制度②事故分析追查制度③机电设备管理制度④设备巡回检查制度⑤设备定期检修制度⑥设备包机制度⑦机电干部上岗查岗制度⑧油脂管理制度⑵大样图板：①工作面巷道布置示意图（工作面相对位置及巷道布置方式）；②工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）；③正规循环作业图标及经济技术指标表；④供电系统图；⑤工作面机电设备布置图；⑥通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）；⑦安全监测监控图；⑧生产系统图（运输、排水、通风）。

悬挂标准：⑴制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。

⑵用角铁将图牌板上下端固定，排成一平面。

⑶吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。

（二）其它牌板①架号示意图②单体柱编号示意图图牌板样式⑴制度牌板、大样图板说明：样式：白底、红字。

字体：仿宋体。

⑵临时牌板说明：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。

样式：白底黑字。

字体：仿宋字体。

⑶架牌号示意图说明：材质：铝板、双面、反光。

样式：底色为天蓝色，字为白色。

字体：仿宋体加粗。

安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。

10KV线路标志的安装规范根据安康水电段和《国标图》94D164-23的要求，结合施工设计的实际情况，现对10KV电力线路的标志作如下规定：一、相序的标志：（见附图）1.在架空电力线路的电源引入（出）杆、耐张杆、分歧杆、转角杆、变电台杆、开关杆，电缆终端杆，电抗器杆等处应有相序标志。

2.相序排列：面向负荷侧（达县侧）从左向右为A（黄色）、 B（绿色）、C （红色）相。

3.相序色标的表示及色标位置：垂直位于横担侧正下方且在电源侧(毛坝侧)离地2米处的电杆上，其中双杆靠铁路侧电杆及三联杆的各电杆上刷相序色标，若电源有遮挡，就排于负荷侧，用直径为40毫米涂瓷漆的园表示，园的个数及位置排列与电杆上导线的条数及位置排列一致。

二、电力贯通（电源）线路电杆杆号及标志设置如下：（见附图）1. 标志字样：电杆标称“贯通”及“电源”（横排、仿宋体），每字宽高尺寸80×100毫米，两字间距50毫米。

2. 杆号：用三位汉字数字编号（竖排），每位数字高120毫米，宽180毫米。

标称与杆号数字以及杆号数字之间距离为50毫米。

3.标称及杆号的颜色：白底红边，红字。

白底的大小250毫米×650毫米，红边宽30毫米。

4.标志位置设在面向铁路侧，若铁路侧不易观看，应设于易观看侧，最高点距地1800毫米。

5.电源线路从毛坝地方35KV变电所外第一基电杆开始编写”电源00一”号杆。

6.贯通线路从毛坝10KV配电所外第一基电杆开始编写”贯通00一”号杆。

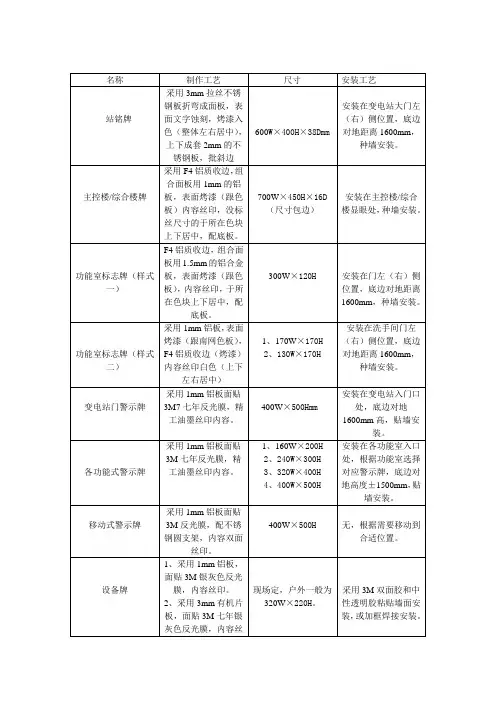

三、电缆标志及设备标志见附图采用铝皮制作电力工程段二OO一年八月五日__________________________________________________抄送:段长、安检、材料、工班、加工班存档:技术室__________________________________________________编制：复核：审批：四、图样及附图1.202004-￠3设备警告标示牌（挂牌）45 50 45 252020禁止攀登，高压危险！200红红红黑注：白底红边黑字,红边宽5mm，字高45mm、宽30mm，仿宋体，加工数量9个，用镀锌铁丝￠1.0系于BKD、FDZ和FK2杆型的下部设备的横担上。

电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。

根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。

1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。

“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。

1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。

1.4 各单位可结合本单位实际制定实施细则。

1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。

1.6 本规范自下发之日起执行。

2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。

2.1.1围栏可分为:可伸缩型和非伸缩型。

2.1.2提示遮栏：由立杆和提示绳（带）组成。

围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。

2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。

2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。

2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。

2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。

表不同高度的可能坠落范围半径2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。

表设备不停电时的安全距离2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。

2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
