电缆挂牌施工标准做法 YUKI was compiled on the morning of December 16, 2020
7电缆挂牌施工标准做法1工艺原理
利用标牌标注电缆回路信息，便于线路检修。

2工艺流程
3施工要点
3.1电缆清单制作
（1）编制包含需进行标识的电缆回路的所有分支回路清单,清单内容应包含电缆回路编号、电缆规格、起点、终点。

（2）含有T接的电缆，清单中应包含T接位置。

3.2电缆牌制作
（1）电缆牌内容应包含，回路编号、电缆规格、起点、终点；
（2）若存在T接电缆，电缆牌制作应标明T接后电缆规格；
（3）一般项目中电缆牌宜采用PVC硬塑料材质或纸质双面塑封，文字采用手写或打印，手写文字应清晰工整，手写时采用油性水彩笔；电缆牌尺寸为70mm×30mm；
（4）创优项目应采用成品塑料牌打印，字体颜色采用黑色或者红色，打印字体为黑体4号。

图7-1电缆牌尺寸、内容
3.3电缆挂牌
（1）在电缆始端、末端、转弯处、分支处挂设电缆牌；
（2）创优项目电气竖井桥架内每层每根电缆均做标识，电缆牌挂设的高度宜为距地1.4m；
（3）标识牌用尼龙扎带绑扎在电缆上；
（4）标识牌挂设应易于查看，多条电缆并排时电缆牌挂设方向统一、整齐美观。

图7-2空白成品电缆牌图7-3打印的电缆牌
图7-4配电箱出线电缆牌挂牌实例图图7-5桥架内电缆挂牌实例图
图7-6桥架内电缆挂牌实例图图7-7低压柜内电缆挂牌实例图。

设施设备标识规范标准1. 标签选材及适用范围1.1 总体要求1.2 线缆标签1.3 设施设备标签（平贴方式）1.4 设施设备标签（捆扎方式）2. 标签设计2.1 铁塔、机房标识2.1.1 无机房铁塔标识2.1.2 有机房铁塔及机房标识2.2 设备标识2.2.1 设备标识（粘贴方式）2.2.2 设备标识（捆扎方式）2.3 无源器件标识2.3.1 功分器、耦合器标识2.3.2 天线标识2.4 POI标识2.4.1 POI标识（粘贴方式）2.4.2 POI标识（捆扎方式）2.5 漏缆标识2.6 馈线标识2.6.1 7/8馈线标识2.6.2 1/2馈线标识2.7 电力电缆标识2.8 光缆标识2.9 尾纤标识3. 空间环境资源标识3.1 禁止类标识（室外）3.2 禁止类标识（室内）3.3 警示类标识3.4 指示类标识4. 其它4.1 标签应用标准色样4.2 打印方式制作标签4.3 非打印方式制作标签5. 标签粘贴1. 标签选材及适用范围1.1 总体要求1.1.1 标签应根据不同的使用环境选择不同材质，应能够经受不同环境的考验。

1.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。

1.1.3 按应用环境来分，可以分为室内标签和室外标签，其中室内标签包括线缆标签和平面标签。

1.2 线缆标签1.2.1 线缆标签主要适用于对室内线缆进行标识，比如电源线、天馈线、尾纤、2M线等。

1.2.2 线缆标签应选用耐用基材，具有良好的柔软性和抗撕扯性，建议使用缠绕型旗形标签，对于线径大于10mm的线缆，建议采用吊牌方式。

1.2.3 根据线缆标签应用环境和使用年限要求不同，建议采用以下两种材质，参数如表1-1。

表1-11.3 设施设备标签（平贴方式）1.3.1 平贴方式的设施设备标签主要适用于铁塔和机房，以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。

铁塔和机房标签平贴于机房（柜）门前后（柜内），设备标签平贴于设备右上角。

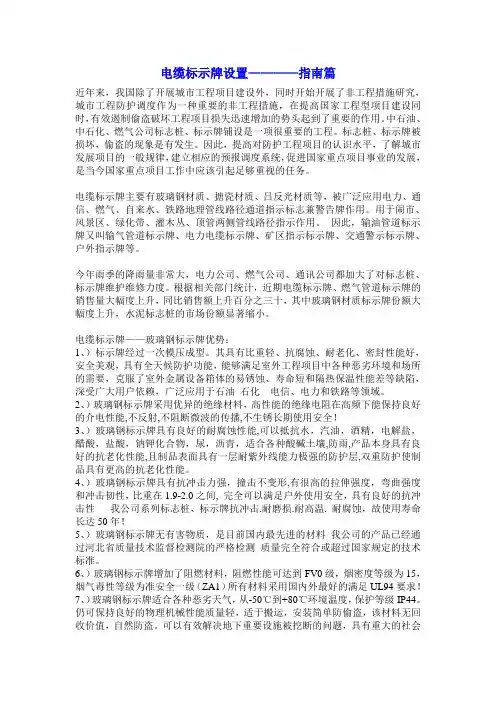

电缆标示牌设置————指南篇近年来，我国除了开展城市工程项目建设外，同时开始开展了非工程措施研究，城市工程防护调度作为一种重要的非工程措施，在提高国家工程型项目建设同时，有效遏制偷盗破坏工程项目损失迅速增加的势头起到了重要的作用。

中石油、中石化、燃气公司标志桩、标示牌铺设是一项很重要的工程。

标志桩、标示牌被损坏，偷盗的现象是有发生。

因此，提高对防护工程项目的认识水平，了解城市发展项目的一般规律，建立相应的预报调度系统，促进国家重点项目事业的发展，是当今国家重点项目工作中应该引起足够重视的任务。

电缆标示牌主要有玻璃钢材质、搪瓷材质、吕反光材质等，被广泛应用电力、通信、燃气、自来水、铁路地理管线路径通道指示标志兼警告牌作用。

用于闹市、风景区、绿化带、灌木丛、顶管两侧管线路径指示作用。

因此，输油管道标示牌又叫输气管道标示牌、电力电缆标示牌、矿区指示标示牌、交通警示标示牌、户外指示牌等。

今年雨季的降雨量非常大，电力公司、燃气公司、通讯公司都加大了对标志桩、标示牌维护维修力度。

根据相关部门统计，近期电缆标示牌、燃气管道标示牌的销售量大幅度上升，同比销售额上升百分之三十，其中玻璃钢材质标示牌份额大幅度上升，水泥标志桩的市场份额显著缩小。

电缆标示牌——玻璃钢标示牌优势：1、）标示牌经过一次模压成型。

其具有比重轻、抗腐蚀、耐老化、密封性能好，安全美观，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要，克服了室外金属设备箱体的易锈蚀、寿命短和隔热保温性能差等缺陷，深受广大用户依赖，广泛应用于石油石化电信、电力和铁路等领域。

2、）玻璃钢标示牌采用优异的绝缘材料，高性能的绝缘电阻在高频下能保持良好的介电性能,不反射,不阻断微波的传播,不生锈长期使用安全！3、）玻璃钢标示牌具有良好的耐腐蚀性能,可以抵抗水，汽油，酒精，电解盐，醋酸，盐酸，钠钾化合物，尿，沥青，适合各种酸碱土壤,防雨,产品本身具有良好的抗老化性能,且制品表面具有一层耐紫外线能力极强的防护层,双重防护使制品具有更高的抗老化性能。

弱电工程综合布线系统线缆标识做法有哪些？在一个线路系统中，运行维护人员不可能对繁多的设备和线路做到一一熟记，为了在巡视检查中做到不遗漏，对线路的标识管理必不可少。

应在对每条线路做好标识后，进行整理汇总，张贴在醒目的位置，今后进行巡视检查时，只要严格按照项目要求逐一检查就可以做到不遗漏。

一、线缆标识的特点线缆标识系统不仅可以为运行检修人员进行正确的日常维护和异常事故处理提供正确保证，同时也为后人提供了帮助，即使新上岗人员，只要按照标识就不会产生误操作。

二、如何选择线缆标签在端子做好以前还是做好以后做标识线缆标识卡：1、可在终端连接之前或者之后使用2、内容清晰。

标签完全缠绕在线缆上。

热缩线缆标识管：1、只能在终端连接之前使用，通过电线的开口端套在电线上。

2、在热缩或者套接之前可以随便更换标识，具有灵活性3、套接端子后，套管就成为能耐恶劣环境的永久标识。

并且成本低。

线缆的直径是多少线缆的直径决定了所需标识的类型、长度或者套管的直径。

线缆标识卡普遍用于大平方线缆、大对数电缆、户外光缆上。

而热缩标识管普遍应用于小平方二次小线上面。

标识卡可适用各种不同直径的线缆。

三、线缆标签将放置于什么样的环境中选择一种最佳的线缆标识是至关重要的。

需要考虑的因素包括：1、是否会接触到油、水、化学物品或者溶剂？2、是否需要阻燃？3、国家对此是否有特殊规定或其他规定？4、是否用在洁净或其他环境中？即使是在恶劣环境下，热转移式的打印，工业级的打印质量，具有强抗污性，实际上打印内容也同样“抗油污”。

四、打算自己打印还是购买加工好的标识购买线缆标识：1、有多种各样的预印内容可供选择；2、若需求量比较大，可提供定制预印内容；3、有做标识卡和套管式，等各种各样的标记可供选择，使用方便，运输便利；4、适用于各种应用场合。

自行打印标识：1、根据需要打印各种内容(即使您打印的量很少)；2、有可供便携式打印机、热转移打印机、电脑式打印机的各种标签标牌套管材料；3、适合打印较长字符；4、并有适合不同应用场合的标签尺寸。

湘西电业局城市配电网标识牌制作标准及示例附件A1 开闭所标识牌A1.1 开闭所标识牌标识牌材质：采用专用聚酯材料。

标识牌制作标准：高度300mm ，宽度400mm ，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽1mm ，内框线与边缘距离10mm 。

标识牌安装位置：在开闭所大门的右上方。

（1）开闭所标识牌制作标准，见图A1-1。

（2）开闭所标识牌推荐参数见表A1-1。

表A1-1 标识牌推荐参数（也可根据现场实际情况按比例调整） 单位：mm参数 A B A 1 B 1 C 数值300400280380100A 1 A图A1-1开闭所标识牌制作标准 B 1 BC（3）开闭所标识牌图例,见图A1-2。

10kV纱厂开闭所未经许可不得入内湘西电业局图A1-2 开闭所标识牌图例附件A2 开闭所开关、隔离开关、接地隔离开关标识牌A2.1 开闭所开关、隔离开关、接地隔离开关标识牌标识牌材质：采用专用聚酯材料。

标识牌制作标准：高度40mm，宽度100mm，底色为绿色，字体为黑体加粗，颜色为白色，字体大小可根据版面内容自定，线宽度0.5mm，内框线与外边缘距离8mm。

标识牌安装位置：在相应开关位置旁。

（1）开闭所开关、隔离开关、接地隔离开关标识牌制作标准，见图A2-1。

A1 AB1BB1B图A2-1 开闭所开关、隔离开关、接地隔离开关标识牌制作标准（2）开闭所开关、隔离开关、接地隔离开关标识牌参数见表A2-1。

表A2-1 标识牌推荐参数（也可根据现场实际情况按比例调整）单位：mm 参数 A B A 1B1数值120 150 104 134（3）开闭所开关编号、隔离开关编号、接地隔离开关编号标识牌图例,见图A2-2。

断路器标识牌隔离开关标识牌接地隔离开关标识牌图A2-2 开闭所开关、隔离开关、接地隔离开关标识牌图例附件A3 开闭所间隔名称标识牌A3.1 开闭所间隔名称标识牌标识牌材质：采用专用聚酯材料。

安全标识牌汇总一、禁止类安全标识牌禁止输电路下吊装配电重地闲人莫入禁止扒乘矿车禁止锁闭禁止攀牵线缆装油场地禁止修车禁止游泳禁止使用无线通信禁止乘输送带禁止跨输送带禁止乱动消防器材禁止料罐乘人禁止混放禁止操作有人工作禁止攀登高压危险禁止合闸线路有人工作禁止合闸有人工作禁止非机动车停车禁带烟火禁止机动车通行禁止驶入禁止单扣吊装禁止饮用禁止穿带钉鞋禁止穿化纤服装禁止戴手套禁止抛物禁止停车禁止堆放禁止吊篮乘人禁止靠近禁止停留禁止入内禁止跳下禁止攀登禁止跨越禁止通行运转时禁止加油修理时禁止转动禁止合闸禁止启动禁止用水灭火禁止放易燃物禁止酒后上岗禁止明火作业禁止带火种禁止烟火禁止吸烟放空禁止烟火禁止撞击禁止运物入内禁止断开禁止叉车通行禁止个人搬运禁止挖掘禁止启动禁止注水高压电禁止靠近禁止超负荷禁止磁性物质禁止金属物禁止使用相关者以外禁止出入禁止超载禁止跑动禁止出入禁止开启禁止伸入禁止乘货梯禁止行走禁止堆放可燃物禁止乘坐禁止侧身工作高压电禁止触摸禁止碰到禁止用高压气体做其它事禁止断开禁止滚动禁止焊接作业禁止靠近旋转体禁止吸入禁止打手机禁止用汽油擦物禁止燃放鞭炮禁止架梯禁止非工作人员入内禁止攀爬禁止手伸进混合机禁止二人操作禁止用手扒料禁止车间乘人限速行驶禁止鸣喇叭禁止酒后入井禁止拍照禁止乘入登钩禁止钻杆时过人二、警告类安全标识牌清洁中请注意当心起重作业当心起重作业未使用时切断电源当心卷入施工中请注意开门时请注意注意低温请勿穿行接地当心超压当心卷入当心卷入当心卷入注意高温当心脚下当心卷入当心挤伤当心夹伤保持温度当心压伤当心高压气罐当心伤手当心高温当心有害物当心噪音当心推动平衡当心叉车当心起重作用当心磁场当心头顶当心倒塌当心放射性废料注意落物当心不规则路面小心地滑倒当心压伤正在检查注意危险区域注意高温当心泄露当心开口处当心挤伤当心压手当心吊装触电当心天燃气爆炸注意先点火后开气当心外溢当心压伤当心碾脚小心攀登小心台阶维修中请注意当心皮带伤人当心煤粒飞溅伤人当心回火当心静电当心超压当心水灾当心交叉道口当心日晒当心火车当心矿车行驶当心坠入溜井当心井喷当心高压管线当心落水当心电离辐射注意防尘当心片帮滑坡当心突出当心拉断当心氧化物料火灾当心感染当心机械绞伤噪声有害注意高温当心有害气体当心有害气体中毒当心泄漏有电危险当心夹手当心碰头当心高温表面当心蒸汽和热水当心裂变物质当心绊倒当心滑跌必须标准化施工当心铁屑伤人当心弧光当心烫伤当心坑洞当心塌方当心瓦斯当心冒顶当心车辆当心扎脚当心落物当心坠落当心吊物当心伤人当心机械伤人当心电缆当心触电当心化学反应当心中毒当心腐蚀当心爆炸当心火灾注意安全三、指令类安全标识牌必须持证指挥必须接地必须戴工作帽清扫清洁确认合格佩带耳塞请洗手请使用正确姿势搬运物体正在检修请穿戴整齐上岗请穿戴整齐必须穿防寒服确认作业顺序必须穿防护鞋戴防护手必须穿隔热服必须戴防护面罩套必须用防护屏必须戴耳塞必须戴防护眼镜安全帽必须戴防护眼镜安全帽必须戴防护眼镜护耳器通道必须保持畅通故障整理整顿严格执行检查必须戴鞋套必须戴防护眼镜必须戴供氧设备必须穿戴绝缘用品必须防护面罩必须携带矿灯必须戴矿工帽鸣笛走人行道必须带自救器必须设置通风必须注意通风必须装设护罩必须持证上岗必须用防护网罩必须加锁必须走上方通道必须用防护装置必须穿防护服必须穿救生衣必须穿工作服必须系安全带必须穿防护鞋必须戴防护手套必须戴防护耳器必须戴防护帽必须戴安全帽必须戴防尘口罩必须戴防护面具必须戴防护眼镜必须保持清洁四、提示类安全标识牌紧急停止开关担架安全通道紧急洗眼水饮用水机动车戴防火帽车体接地熄火装油消防警铃紧急淋浴装置扶梯一上击碎板面可动火区避险处安全楼梯安全通道紧急出口太平门紧急淋浴处扶梯一下你进行复核了吗要害部位五、消防类安全标识牌当心爆炸当心易燃物质当心易燃物质朝右朝左灭火器禁止吸烟禁止烟火禁止堆放禁止燃放鞭炮禁止用水灭火禁止锁闭禁止带火种箭头标志消火梯发声警报器消防手动启动器灭火设备存放库存禁止放易燃物火灾逃生装备消防水泵接合器地下消火栓火警情报按纽消防水带地上消火栓灭火器火警电话119六、建筑工地类安全标识牌砂浆配合比指示牌混凝土配合比指示牌建筑施工产品标识脚手架验收合格证楼层标牌塔吊安装验收合格证建筑工地合格证施工合格证安全教育制度脚手架合格证物资标识牌施工机械设备状态标识牌职工守则临时用电规定职工安全生产公约配电箱规则晴雨记录表项目经理岗位职责施工现场安全管理制度工程概况表安全生产牌消防保卫牌文明施工牌管理人员名单及监督电话安全用电十大禁令混凝土搅拌机操作规程砂浆搅拌机安全操作规安全员职责程工长(施工员)安全职责十项安全技术措施文明工地八大标准安全措施牌安全记录牌安全纪律牌工人的安全生产职责工程概况牌脚手架使用维护施工现场十不准安全十大禁令安全生产六大纪律三宝四口防护规定安全宣传牌江泽民总书记对安全生产七、电力设施类安全标识牌配电房危险免进禁止在高压线路下钓鱼高压线上禁止钓鱼禁止开挖取土禁止挖土高压生命危险禁止抛锚高压危险禁止在高压线路附近放风禁止挖掘禁放风筝不要在线路附近放风筝不得在电杆上安装广告牌禁止堆物禁止悬物严禁攀登变压器台严禁在电线下施工禁止植树禁止攀登接地端洗眼水斜箭头直箭头从此上下在此工作从此跨越右从此跨越左紧急出口右紧急出口配戴防护手套注意通风必须戴防护帽必须戴防护眼镜必须系安全带必须戴安全帽当心落水当心坠落当心腐蚀当心坑洞当心中毒小心火车当心触电止步高压危险当心落物施工现场禁止通行禁止使用无线通信禁止游泳未经许可不得入内禁止戴手表禁止吸烟禁止乘人禁止跨越禁止操作有人工作禁止合闸线路有人工作禁止合闸有人工作禁止攀登高压危险禁止带火种氢气机组严禁烟火禁止烟火小心有电ABC 禁止合闸有电危险止步高压危险配电重地闲人莫入禁止合闸线路有人工作禁止攀登高压危险禁止合闸有人工作在此工作从此上下八、矿山类安全标识牌注意卫生文明生产安全第一预防为主急救站正在检修不准送电回风巷道入风巷道前方慢行沉陷区危险区放炮警戒线电话当心片帮滑坡当心坠入溜井当心有害气体中毒当心矿车行驶当心突出当心水灾当心弯道当心交叉道口当心列车通过必须穿戴绝缘用品必须带自救器必须携带矿灯必须戴矿工帽鸣笛走人行道必须走上方通道禁止驶入禁止料罐乘人禁止料罐乘人禁止攀牵线缆禁止乘入登钩禁止乘入登钩禁止车间乘人禁止扒乘矿车禁止酒后入井禁带烟火九、职业病类安全标识牌出口上出口右安全出口左救援电话急救站戴防毒面具注意通风穿防护服穿防护鞋戴防护手套戴护耳器戴防尘口罩戴防护镜当心电离辐射当心弧光当心感染当心中毒噪声有害注意防尘当心有毒气体注意高温当心腐蚀禁止停留禁止启动禁止入内十、环境保护类安全标识牌污水排放口危险废物一般固体废物噪音排放源废气排放口废品堆放处一般固体废物噪音排放源废气排放口污水排放口十一、行业常用类安全标识牌精心操作节电禁止拍照当心易碎品请敲门注意燃气阀门佩带胸卡上岗注意连接部位节约时间节约热水请勿扬尘燃气阀门十二、危险货物类安全标识牌杂类腐蚀品三级放射性物品二级放射性物品一线放射性物品感染性物品有害品有毒品剧毒品有机过氧化物氧化剂遇湿易燃物品自燃物品易燃固体易燃气体有毒气体不燃气体易燃气体爆炸品1.5爆炸品1.4爆炸品。

前言为了规范统一深圳供电局有限公司输电电缆线路及设施的标识管理，提高输电电缆线路的运行管理水平，确保输电电缆线路安全稳定运行，其设施完整，特制定本规定。

本规定使用于深圳供电局有限公司110kV及以上电压等级的输电电缆线路及设施，未能涵盖的内容，运行单位可根据实际情况作补充条款。

本规定起草单位：本规定主要起草人：本规定主要审核人：本规定批准人：本规定由深圳供电局有限公司输电管理所电缆部负责解释。

深圳供电局有限公司输电电缆线路及设施标识管理规定1总则1.1为了进一步完善110kV及以上电压等级的输电电缆线路及设施标志的管理，结合深圳供电局有限公司系统输电电网的实际情况，制定本规定。

1.2使用范围：深圳供电局有限公司管辖的110kV及以上电压等级的输电电缆线路及设施，以及产权需要移交深圳供电局有限公司的用户产权输电电缆线路及设施。

1.3凡从事输电电缆运行管理工作的有关人员均应熟悉本规定，除执行本规定外，还应执行其它上级部门颁布的有关电力设施保护标志的规定。

2规范性引用文件2.1《电力设施保护条例》国务院令第239号令2.2南网公司《架空线路及电缆安健环设施标准》(Q/CSG 1 0002-2004)2.3深圳供电局标识管理工作标准。

3术语定义无。

4管理内容和要求4.1新建及改造的输电电缆线路投运前，施工单位应根据系统运行部所下的命名文件在新建或改造输电电缆线路及设施规定的位置按要求喷涂标识、悬挂标志牌、安装标识牌等，并作为工程竣工验收的必备条件之一。

4.2 当线路改造后，线路或设备名称、编号发生改变时，应及时更改标志牌。

4.3 标识中的字体一律采用黑体加粗，蓝颜色为：企业标准色C100 M69 Y0 K38，红颜色标准色：M100 Y100。

4.4 标识中的中国南方电网标志应满足《中国南方电网视觉识别系统管理手册》规定；线路名称、编号字体大小根据线路名称编号的字数作相应调整，以清晰美观为原则。

4.5 非公司产权的设备（包括为移交的线路及设备）标识可以参照执行，但应取消相应中国南方电网标志、供电局名称和供电服务热线等内容。

井下各专业各类标识牌板使用标准井下的各个专业和设施都需要使用标识牌板进行标注和提示，以便于人员快速查找和识别。

下面我们来介绍一下井下各专业各类标识牌板的使用标准。

一、井下通用标识牌板1. 悬挂式标识牌板：适用于井下通道、井架等设施的标示。

标识牌板应选用耐磨、耐腐蚀、防火的材料制成，表面应平整，牢固、颜色要醒目。

2. 壁挂式标识牌板：适用于储物室、变配电室、调度室、机房等设施的标示。

标识牌板应易于张贴、更换，标志不易脱落，不污染周边环境。

3. 安全标识牌板：用于对井下运行和设备安全的提醒和警示。

标识牌板应置于易被人注意的明显位置，应配备足够的照明和自发光材料，在黑暗环境中仍能清晰显示其字样。

4. 走动使用标识牌板：用于在井下工作中走动人员的标示。

标识牌板应牢固可靠、不变形、不脱落，色彩鲜艳、易于辨认。

二、电气专业标识牌板1. 输电线路标识牌板：用于标示电缆、电线等输电设备。

标识颜色应遵循规范，字迹应明确、易于辨认。

标识板应避免被零部件、障碍物遮挡，以便于人员迅速找到。

2. 电动机设备标识牌板：用于标示电动机的类型、功率、额定电压、额定电流等信息。

标识牌板应选用耐磨、耐候、耐腐蚀的材料制成，表面不应有任何污渍、痕迹等不良状态。

3. 配电设备标识牌板：用于标示电缆桥架、开关箱、接线盒等配电设备的相关信息。

标识牌板应具备便于挂接、固定、更换等特性，且字体排版要清晰可辨，细节要表现完整。

三、通风专业标识牌板1. 风道标识牌板：用于标注通风系统中的风道位置。

标识牌板应选用耐磨、防水、不变形的材料制成，外表应平整光滑、无磨损、无氧化。

2. 风机设备标识牌板：用于标注风机设备的设备型号、安装位置、使用规则等内容。

标识牌板应牢固、防潮、耐磨、不褪色，字迹应清晰、印刷结实。

四、机电专业标识牌板1. 提升设备标识牌板：用于标示井下各种提升设备的设备型号、额定载重、尺寸等信息。

标识牌板应易于识别、牢固、易更换、不污染周边环境。

输电线路标志牌使用规范一、总则1、输电线路的杆塔上必须装设线路名称、杆号牌以及必要的安全、保护等标志；电缆终端和电缆井内的电缆本体上必须绑扎电缆标识牌；电缆终端头处必须装设电缆线路标志牌。

2、同塔双回、多回线路的每基杆塔上除悬挂线路名称、杆号牌外，还必须加色标标志，导线横担处必须悬挂相应的横担色标牌。

3、所有耐张杆塔、分支杆塔、换位杆塔及其前后各一基杆塔上，均应有明显的相位标志。

4、标志牌安装的位置应正确、醒目，杆塔上一般设在4号腿处（面向大号侧），跨越公路的两侧杆塔则应设在面向公路一侧；电缆线路标志牌固定于电缆终端构架的易见侧；电缆标识牌绑扎在电缆终端和电缆井内的电缆本体的易见侧；直埋电缆在直线段每隔100m处、电缆接头处应设置明显的电缆线路标志桩。

5、杆号牌及相色牌杆塔上的悬挂位置：110kV及以上线路悬挂高度距地面5—12m，110kV以下距地面高度不低于2.5m。

横担色标牌悬挂于导线横担处。

6、“禁止攀登高压危险”牌固定于杆塔的爬梯上，其他各类禁止牌如禁止放风筝牌等固定于杆塔身部易发现的部位，牌底边距地面高1.5—3.0m。

7、标志牌应采用坚固耐用的材料制作，如搪瓷板，金属板和阻燃的塑料板等。

标桩采用方柱混凝土或石质材料。

二、各类标志说明1、禁止标志牌1.1禁止标志牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、下间隙、左右间隙相等。

1.2禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志为黑色，补充标志为红底黑字、黑体字。

1.3禁止标志牌的制图标准及参数（单位：mm）参数种类ABA1D（B1）D1C35—110kV4003209224419519220—500kV500400115305244241.4禁止标志牌范例2、杆号牌2.1杆号牌基本形式为一长方形衬底牌。

2.2杆号牌底色为线路色标，线路名称及杆号字体颜色与底色对比度要大。

2.3杆号牌的制图标准及参数（单位：mm）参数种类BB1AA1A235—110kV400370320290190220—500kV5004704003702453、横担色标牌3.1横担色标牌基本形式为一L形颜色牌。

常用电缆标识牌意义介绍常用电缆标识牌意义介绍RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用处：仪器、外表、对讲、监控、操控设备RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据仿照信号UTP：局域网电缆用处：传输电话、核算机数据、防火、防盗保安体系、智能楼宇信息网KVVP：聚氯乙烯护套织造屏蔽电缆用处：电器、外表、配电设备的信号传输、操控、丈量SYWV（Y）、SYKV有线电视、宽带网专用电缆构造：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用处：家用电器、小型电动东西、外表及动力照明AVVR聚氯乙烯护套设备用软电缆SBVVHYA数据通讯电缆（室内、外）用于电话通讯及无线电设备的联接以及电话配线网的分线盒接线用RV、RVP聚氯乙烯绝缘电缆RVS、RVB适用于家用电器、小型电动东西、仪器、外表及动力照明联接用电缆BV、BVR聚氯乙烯绝缘电缆用处：适用于电器外表设备及动力照明固定布线用RIB音箱联接线（发烧线）KVV聚氯乙烯绝缘操控电缆用处：电器、外表、配电设备信号传输、操控、丈量SFTP双绞线传输电话、数据及信息网UL2464电脑联接线VGA闪现器线SYV同轴电缆无线通讯、播送、监控体系工程和有关电子设备中传输射频信号（含归纳用同轴电缆）SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝织造电子核算机操控电缆监控线材的选用线材选型1、视频线摄像机到监控主机间隔le;200米，用RG59（128编）视频线。

摄像机到监控主机间隔＞200米，用SYV75-5视频线。

2、云台操控线云台与操控器间隔le;100米，用RVV6;x;0.5护套线。

云台与操控器间隔＞100米，用RVV6;x;0.75护套线。

线缆标签的种类线缆标签是一种广泛应用于电子设备和电缆管理领域的标识产品，用于标记和识别各种不同类型的电缆。

根据其用途和功能，线缆标签可以分为多种类型。

1. 材质类线缆标签材质类线缆标签主要根据标签的材质特性进行分类，常见的材质包括塑料、金属、纸质等。

塑料线缆标签通常具有防水、耐磨、耐腐蚀等特性，适用于户外环境和恶劣工作条件。

金属线缆标签具有耐高温、耐腐蚀等特性，适用于高温工作环境和特殊场合。

纸质线缆标签则适用于室内环境和一般工作条件，常用于临时标识和短期使用。

2. 功能类线缆标签功能类线缆标签主要根据其功能特点进行分类，包括条码标签、RFID标签和耐高温标签等。

条码标签是一种常见的线缆标签，通过条码识读设备可以快速准确地获取线缆信息，提高工作效率。

RFID 标签则利用射频识别技术，可以无线识别和追踪线缆的位置和状态，广泛应用于物流和仓储管理。

耐高温标签则具有耐高温特性，适用于高温环境下的线缆标识。

3. 形状类线缆标签形状类线缆标签主要根据标签的形状和结构进行分类，包括贴片式标签、套管式标签和缠绕式标签等。

贴片式标签是一种常见的线缆标签形式，可以直接贴附在电缆表面，不占用额外空间。

套管式标签则需要将标签套在电缆上，通常采用热缩套管的形式，保护线缆并固定标签。

缠绕式标签则是一种将标签绕在电缆上的形式，适用于需要经常更换标签的场合。

4. 颜色类线缆标签颜色类线缆标签主要根据标签的颜色进行分类，不同颜色的标签可以用于不同的标识和分类目的。

例如，红色标签可以用于标识危险电缆，黄色标签可以用于标识警示电缆，绿色标签可以用于标识接地电缆等。

通过合理选择颜色标签，可以提高线缆标识的可视性和可辨识性。

5. 定制类线缆标签定制类线缆标签是根据客户需求进行设计和制作的标签，可以包括客户的公司名称、标识图案、联系方式等信息。

定制类线缆标签可以提高企业的品牌形象和专业性，也可以满足特殊应用场景的需求。

线缆标签的种类多样，根据材质、功能、形状、颜色和定制需求等因素进行分类。

井下各专业各类标识牌板使用标准xxxxxxxx井下各专业各类标识牌板使用标准通用部分：1.巷道距离标识材质：铝制，双面，反光。

样式：白底，红字，红框。

字体：仿宋体加粗。

安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。

2.材料标志牌材质：铝板，单面，反光。

样式：白底，红字，白边。

字体：仿宋字体加粗。

填写要求：黑色粗彩笔填写。

安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。

其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。

采煤专业各类标识牌板：1.制度牌板、大样图板：制度牌板：1.现场交接班制度2.事故分析追查制度3.机电设备管理制度4.设备巡回检查制度5.设备定期检修制度6.设备包机制度7.机电干部上岗查岗制度8.油脂管理制度大样图板：1.工作面巷道布置示意图（工作面相对位置及巷道布置方式）2.工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）3.正规循环作业图标及经济技术指标表4.供电系统图5.工作面机电设备布置图6.通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）7.安全监测监控图8.生产系统图（运输、排水、通风）悬挂标准：制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。

用角铁将图牌板上下端固定，排成一平面。

吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。

2.其它牌板架号示意图单体柱编号示意图图牌板样式：制度牌板、大样图板：样式：白底，红字。

字体：仿宋体。

临时牌板：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。

样式：白底黑字。

字体：仿宋字体。

架牌号示意图：材质：铝板，双面，反光。

样式：底色为天蓝色，字为白色。

字体：仿宋体加粗。

安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。

安全标识牌模板安全标识牌汇总一、禁止类安全标识牌禁止输电路下吊装禁止攀牵线缆禁止乘输送带禁止混放配电重地闲人莫入装油场地禁止修车禁止跨输送带禁止操作有人工作禁止扒乘矿车禁止游泳禁止乱动消防器材禁止攀登高压危险禁止锁闭禁止使用无线通信禁止料罐乘人禁止合闸线路有人工作禁止合闸有人工作禁止非机动车停车禁带烟火禁止机动车通行禁止驶入禁止穿化纤服装禁止堆放禁止单扣吊装禁止戴手套禁止吊篮乘人改写：以下列出禁止类安全标识牌，包括禁止下吊输电路、攀爬线缆、乘坐输送带、混放物品、进入配电重地、在装油场地修车、跨越输送带、操作时有人在场、扒乘矿车、游泳、乱动消防器材、攀登高压危险、锁闭门窗、使用无线通信、乘坐料罐、线路合闸时有人在场、非机动车禁止停车、禁带烟火、机动车禁止通行、禁止驶入、穿化纤服装、堆放物品、单扣吊装、戴手套、禁止吊篮乘人。

二、警告类安全标识牌清洁中请注意当心起重作业当心卷入未使用时切断电源当心卷入当心卷入当心卷入当心卷入当心超压当心卷入当心高温当心挤伤当心夹伤当心卷入当心脚下保持温度当心压伤当心高压气罐当心伤手当心高温当心有害物当心放射性废料当心噪音当心推动平衡当心磁场当心头顶注意落物当心不规则路面正在检查注意危险区域当心叉车当心倒塌小心地滑倒当心泄露当心开口处当心挤伤当心压手当心吊装当心触电当心压伤维修中请注意当心天燃气爆炸注意先点火后开气当心外溢当心碾脚小心攀登小心台阶当心皮带伤人当心煤粒飞溅伤人当心回火当心静电当心超压当心水灾当心交叉道口当心日晒当心火车当心矿车行驶当心井喷当心高压管线当心落水注意防尘当心片帮滑坡当心突出改写：以下列出警告类安全标识牌，包括清洁中请注意、当心起重作业、当心卷入、未使用时切断电源、当心超压、当心高温、当心挤伤、当心夹伤、保持温度、当心压伤、当心高压气罐、当心伤手、当心有害物、当心放射性废料、当心噪音、当心推动平衡、当心磁场、当心头顶、注意落物、当心不规则路面、正在检查注意危险区域、当心叉车、当心倒塌、小心地滑倒、当心泄露、当心开口处、当心触电、维修中请注意、当心天燃气爆炸、当心外溢、当心碾脚、小心攀登、当心皮带伤人、当心煤粒飞溅伤人、当心回火、当心静电、当心超压、当心水灾、当心交叉道口、当心日晒、当心火车、当心矿车行驶、当心井喷、当心高压管线、当心落水、注意防尘、当心片帮滑坡、当心突出。

国标中电线电缆识别方法
电线电缆是电力传输和信号传输中必不可少的组成部分，其使用范围十分广泛。

为了确保电线电缆的质量和安全性能，国家制定了一系列的标准和标识方法。

国标中电线电缆识别方法主要包括以下几种：
1. 电线电缆标识码：电线电缆标识码是指国家标准规定的一种标识电线电缆种类、规格、结构、绝缘材料、芯线数目等信息的编码。

标识码由数字和字母组成，可以通过电缆外表面的标识牌或印刷在电缆表面上的标识字母和数字进行识别。

2. 颜色识别：电线电缆外表面的颜色也可以用来识别其种类、性能等信息。

例如，红色电线电缆一般用于高压电力传输，黄色电线电缆一般用于低压电力传输，而绿色电线电缆则表示保护接地线。

3. 物理识别：电线电缆可以通过外观、尺寸、材质等物理特征进行识别。

例如，铜芯电线电缆的外表面通常为黄色或红色，而铝芯电线电缆的外表面则为灰色。

4. 标识牌：国家标准要求电线电缆必须有标识牌，标识牌上注明了电线电缆的名称、规格、型号、制造厂家、生产日期、生产批号等信
息，方便用户进行识别和管理。

5. 标识符号：国家标准规定了一些电线电缆的标识符号，如V表示电压等级，S表示橡皮绝缘电线电缆，R表示橡皮绝缘橡皮护套电线电缆等，这些符号也可以用来识别电线电缆的种类和性能。

除了以上识别方法，还有一些特殊电线电缆需要通过特殊的识别方法进行识别，如防火电线电缆、耐高温电线电缆、低烟无卤电线电缆等。

总之，国标中电线电缆识别方法的目的是为了确保电线电缆的质量和安全性能，便于用户选择和管理。

对于电线电缆的使用者来说，了解和掌握这些识别方法，能够更好地选择和使用电线电缆，确保电力传输和信号传输的稳定和可靠性。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改供配电设备的标识(新版)Safety management is an important part of production management. Safety and production are inthe implementation process供配电设备的标识(新版)为了方便设备的管理，在验收完供配电设备后，应对供配电设备进行统一的标识，标识应准确、完整。

1、母排的标识的标在供电系统中，三相供电相序的标识。

我们分别把三相供电中的排列，如上、中、下或左、中、右以英文字母中A、B、C予以标识，零线以N、地线用E标识。

在颜色标识里，根据规定，供电排列中的A、B、C三相交流电对应的颜色分别是黄、绿、红色，中性线颜色采用淡蓝色，接地线以黄／绿双色标识。

因此，可以在母排上标上相应的A、B、C、N、E字母的标识。

2、高压回路的标识在高层楼宇供电中，一般采用引进市电高压电缆至楼宇变配电所，经所内高压开关柜或环网柜后，由降压变压器转换成低压供给用户，所以在变配电所的高压开关柜或环网柜中，高压回路的标识可采取下面的方式：高压进线总回路以市电供电回路命名标识。

如XX变电站、XX线F24。

高压出线回路以分柜排列所供变压器位置进行标识。

紧靠总柜的分柜为第一分柜；依次为第二、第三分柜……所以对高压出线回路可以这样标识：KMAN、PMAN其中K、P代表回路号，M代表分柜所处位置，AN代表该柜所供变压器号。

例K4A5表示K回路第4分柜供5号变压器，P2A6表示P回路第2分柜供6号变压器。

各标识分别贴于对应柜上。

另外，对于各回路的运行状态还需进行警示性标识。

在已处供电运行的回路上，在其柜上挂“严禁合地刀”标识牌。

安全标识牌汇总一、禁止类安全标识牌禁止输电路下吊装配电重地闲人莫入禁止扒乘矿车禁止锁闭禁止攀牵线缆装油场地禁止修车禁止游泳禁止使用无线通信禁止乘输送带禁止跨输送带禁止乱动消防器材禁止料罐乘人禁止混放禁止操作有人工作禁止攀登高压危险禁止合闸线路有人工作禁止合闸有人工作禁止非机动车停车禁带烟火禁止机动车通行禁止驶入禁止单扣吊装禁止饮用禁止穿带钉鞋禁止穿化纤服装禁止戴手套禁止抛物禁止停车禁止堆放禁止吊篮乘人禁止靠近禁止停留禁止入内禁止跳下禁止攀登禁止跨越禁止通行运转时禁止加油修理时禁止转动禁止合闸禁止启动禁止用水灭火禁止放易燃物禁止酒后上岗禁止明火作业禁止带火种禁止烟火禁止吸烟放空禁止烟火禁止撞击禁止运物入内禁止断开禁止叉车通行禁止个人搬运禁止挖掘禁止启动禁止注水高压电禁止靠近禁止超负荷禁止磁性物质禁止金属物禁止使用相关者以外禁止出入禁止超载禁止跑动禁止出入禁止开启禁止伸入禁止乘货梯禁止行走禁止堆放可燃物禁止乘坐禁止用高压气体做其它事禁止侧身工作高压电禁止触摸禁止碰到禁止断开禁止滚动禁止焊接作业禁止靠近旋转体禁止吸入禁止打手机禁止用汽油擦物禁止燃放鞭炮禁止架梯禁止非工作人员入内禁止攀爬禁止手伸进混合机禁止二人操作禁止用手扒料禁止车间乘人限速行驶禁止鸣喇叭禁止酒后入井禁止拍照禁止乘入登钩禁止钻杆时过人二、警告类安全标识牌清洁中 请注意当心起重作业当心起重作业未使用时切断电源当心卷入施工中请注意开门时请注意注意低温请勿穿行接地当心超压当心卷入当心卷入当心卷入注意高温当心脚下当心卷入当心挤伤当心夹伤保持温度当心压伤当心高压气罐当心伤手当心高温当心有害物当心噪音当心推动平衡当心叉车当心起重作用当心磁场当心头顶当心倒塌当心放射性废料注意落物当心不规则路面小心地滑倒当心压伤正在检查注意危险区域注意高温当心泄露当心开口处当心挤伤当心压手当心吊装触电当心天燃气爆炸注意先点火后开气当心外溢当心压伤当心碾脚小心攀登小心台阶维修中请注意当心皮带伤人当心煤粒飞溅伤人当心回火当心静电当心超压当心水灾当心交叉道口当心日晒当心火车当心矿车行驶当心坠入溜井当心井喷当心高压管线当心落水当心电离辐射注意防尘当心片帮滑坡当心突出当心拉断当心氧化物料火灾当心感染当心机械绞伤噪声有害注意高温当心有害气体当心有害气体中毒当心泄漏有电危险当心夹手当心碰头当心高温表面当心蒸汽和热水当心裂变物质当心绊倒当心滑跌必须标准化施工当心铁屑伤人当心弧光当心烫伤当心坑洞当心塌方当心瓦斯当心冒顶当心车辆当心扎脚当心落物当心坠落当心吊物当心伤人当心机械伤人当心电缆当心触电当心化学反应当心中毒当心腐蚀当心爆炸当心火灾注意安全三、指令类安全标识牌必须持证指挥必须接地必须戴工作帽清扫清洁请洗手请使用正确姿势搬运物体确认合格佩带耳塞正在检修请穿戴整齐上岗请穿戴整齐必须穿防寒服确认作业顺序必须穿防护鞋戴防护手套必须穿隔热服必须戴防护面罩必须用防护屏必须戴耳塞必须戴防护眼镜安全帽必须戴防护眼镜安全帽必须戴防护眼镜护耳器通道必须保持畅通故障整理整顿严格执行检查必须戴鞋套必须戴防护眼镜必须戴供氧设备必须穿戴绝缘用品必须防护面罩必须携带矿灯必须戴矿工帽鸣笛走人行道必须带自救器必须设置通风必须注意通风必须装设护罩必须持证上岗必须用防护网罩必须加锁必须走上方通道必须用防护装置必须穿防护服必须穿救生衣必须穿工作服必须系安全带必须穿防护鞋必须戴防护手套必须戴防护耳器必须戴防护帽必须戴安全帽必须戴防尘口罩必须戴防护面具必须戴防护眼镜必须保持清洁四、提示类安全标识牌紧急停止开关担架安全通道紧急洗眼水饮用水机动车戴防火帽车体接地熄火装油消防警铃紧急淋浴装置扶梯一上击碎板面可动火区避险处安全楼梯安全通道紧急出口太平门紧急淋浴处扶梯一下你进行复核了吗要害部位五、消防类安全标识牌当心爆炸当心易燃物质当心易燃物质朝右朝左灭火器禁止吸烟禁止烟火禁止堆放禁止燃放鞭炮禁止用水灭火禁止锁闭禁止带火种箭头标志消火梯发声警报器消防手动启动器灭火设备存放库存禁止放易燃物火灾逃生装备消防水泵接合器地下消火栓火警情报按纽消防水带地上消火栓灭火器火警电话119六、建筑工地类安全标识牌砂浆配合比指示牌混凝土配合比指示牌建筑施工产品标识脚手架验收合格证楼层标牌塔吊安装验收合格证建筑工地合格证施工合格证脚手架合格证物资标识牌施工机械设备状态标识牌安全教育制度职工守则临时用电规定职工安全生产公约配电箱规则晴雨记录表项目经理岗位职责施工现场安全管理制度工程概况表管理人员名单及监督电话安全生产牌消防保卫牌文明施工牌安全用电十大禁令混凝土搅拌机操作规程砂浆搅拌机安全操作规程安全员职责工长(施工员)安全职责十项安全技术措施文明工地八大标准安全措施牌安全记录牌安全纪律牌工人的安全生产职责工程概况牌脚手架使用维护施工现场十不准安全十大禁令安全生产六大纪律三宝四口防护规定安全宣传牌江泽民总书记对安全生产七、电力设施类安全标识牌配电房危险免进禁止在高压线路下钓鱼高压线上禁止钓鱼禁止开挖取土禁止抛锚高压危险禁止在高压线路附近放风禁止挖土高压生命危险不要在线路附近放风筝不得在电杆上安装广告牌禁止挖掘禁放风筝禁止堆物禁止悬物严禁攀登变压器台严禁在电线下施工禁止植树禁止攀登接地端洗眼水斜箭头直箭头从此上下在此工作从此跨越右从此跨越左紧急出口右紧急出口配戴防护手套注意通风必须戴防护帽必须戴防护眼镜必须系安全带必须戴安全帽当心落水当心坠落当心腐蚀当心坑洞当心中毒小心火车当心触电止步高压危险当心落物施工现场禁止通行禁止使用无线通信禁止游泳未经许可不得入内禁止戴手表禁止吸烟禁止乘人禁止跨越禁止操作有人工作禁止合闸线路有人工作禁止合闸有人工作禁止攀登高压危险禁止带火种氢气机组严禁烟火禁止烟火小心有电ABC禁止合闸有电危险止步高压危险配电重地闲人莫入禁止合闸线路有人工作禁止攀登高压危险禁止合闸有人工作在此工作从此上下八、矿山类安全标识牌注意卫生文明生产安全第一预防为主急救站正在检修不准送电回风巷道入风巷道前方慢行沉陷区危险区放炮警戒线电话当心片帮滑坡当心坠入溜井当心有害气体中毒当心矿车行驶当心突出当心水灾当心弯道当心交叉道口当心列车通过必须穿戴绝缘用品必须带自救器必须携带矿灯必须戴矿工帽鸣笛走人行道必须走上方通道禁止驶入禁止料罐乘人禁止料罐乘人禁止攀牵线缆禁止乘入登钩禁止乘入登钩禁止车间乘人禁止扒乘矿车禁止酒后入井禁带烟火九、职业病类安全标识牌出口上出口右安全出口左救援电话急救站戴防毒面具注意通风穿防护服穿防护鞋戴防护手套戴护耳器戴防尘口罩戴防护镜当心电离辐射当心弧光当心感染当心中毒噪声有害注意防尘当心有毒气体注意高温当心腐蚀禁止停留禁止启动禁止入内十、环境保护类安全标识牌污水排放口危险废物一般固体废物噪音排放源废气排放口废品堆放处一般固体废物噪音排放源废气排放口污水排放口十一、行业常用类安全标识牌精心操作节电禁止拍照当心易碎品请敲门注意燃气阀门佩带胸卡上岗注意连接部位节约时间节约热水请勿扬尘燃气阀门十二、危险货物类安全标识牌杂类腐蚀品三级放射性物品二级放射性物品一线放射性物品感染性物品有害品有毒品剧毒品有机过氧化物氧化剂遇湿易燃物品自燃物品易燃固体易燃气体有毒气体不燃气体易燃气体爆炸品1.5爆炸品1.4爆炸品。

低压配网设备命名及现场标识规范湖南省电力公司低压配网设备命名及现场标识规范, 试行 ,湖南省电力公司二〇一四年十二月目次总则 ..................................................................... ..........2 1.1 一般规定 ..................................................................... ....2 1.2 适用范围 ..................................................................... ....2 1.3 规范性引用文件 (2)2 术语和定义 ..................................................................... ...3 2(1 导线 ..................................................................... .......3 2(2 线路 ..................................................................... .......3 2(3 耐张段 ..........................................................................3 2(4 母线 ..................................................................... .......3 2(5 电缆终端 ..................................................................... ...3 2(6 电缆接头 ..................................................................... ...3 2(7 电缆分支箱 ..................................................................... .3 2(8 电缆线路 ..................................................................... ...3 2(9 箱变 ..................................................................... .......3 2(10 配电室 ..................................................................... ....3 2(11 低压无功补偿装置 ...............................................................3 (12 剩余电流保护器 .................................................................4 2 2(13 熔断器 ..................................................................... ....4 2(14 电容器 ..................................................................... ....4 2(15 电流互感器 .....................................................................4 2(16 避雷器 ..................................................................... ....4 2(17 开关 ..................................................................... ......4 2(18 孤岛 ..................................................................... ......4 2(19 反孤岛装置 .....................................................................4 2(20 储能装置 ..................................................................... ..4 3 低压配电设备命名规范 ..............................................................5 3.1 低压线路 ..................................................................... ....5 3.2 低压杆塔 ..................................................................... ....5 3.3 低压电缆 ..................................................................... ....5 3.4 低压电缆中间接头 (5)3.5 低压电缆终端头 (6)3.6 低压电缆段 .......................................................................6 3.7 低压电缆分接箱 (6)3.8 低压电缆终端箱 (6)3.9 低压熔丝箱 ..................................................................... ..6 3.10 低压熔丝 ..................................................................... ...6 3.11 低压配电箱 ..................................................................... .6 3.12 低压配电室 ..................................................................... .6 3.13 低压开关柜 ..................................................................... .7 3.14 低压开关 ..................................................................... (7)13.15 低压母线 ..................................................................... ...7 3.16 低压避雷器 ..................................................................... .7 3.17 低压电流互感器 (7)3.18 低压电容器 ..................................................................... .7 3.19 低压熔断器 ..................................................................... .7 3.20 低压无功补偿装置 (8)3.21 低压剩余电流保护器 ..............................................................8 3.22 低压柱上开关 (8)3.23 低压柱上电容器 (8)3.24 低压柱上避雷器 (8)3.25 低压柱上熔断器 (8)3.26 低压柱上电容器 (8)3.27 低压储能装置 (8)3.28 低压配电盘 ..................................................................... .9 3.29 反孤岛装置 ......................................................................9 4 低压用户接入点 (9)5 低压设备现场标识规范 .............................................................11 5.1 低压线路名称标识牌 .............................................................11 5.2 低压柱上电容器标识牌 ...........................................................13 5.3 低压表箱标识牌 (2)5.4 低压柱上避雷器标识牌 ............................................................25.5 低压杆号标识牌 (2)5.6 电缆头(中间、终端)标识牌 ......................................................5 5.7 终端型电缆回路标识牌 ............................................................7 5.8 中间型电缆回路标识牌 ............................................................1 5.9 低压储能装置标识牌 ..............................................................2 5.10 低压配电盘标识牌 ...............................................................2 5.11反孤岛装置标识牌 ...............................................................2 5.12 低压柱上开关标识牌 .............................................................2 5.13 低压柱上熔断器标识牌 ...........................................................2 5.14 低压配电箱标识牌 ...............................................................2 5.15 低压开关柜标识牌 ...............................................................2 5.16 低压电缆分接箱标识牌 ...........................................................2 5.17 低压电缆终端箱标识牌 ...........................................................2 5.18 线路相序标识牌 (2)5.19 安全标识标识牌 (3)5.19.1 禁止标识牌 (3)5.19.2 警告标识 .....................................................................2 5.19.3 指令标识 .....................................................................1 5.19.4 提示标识牌 (1)5.19.5 安全警示线 (1)5.19.6 安全防护 .....................................................................1 5.19.7 其他 ..................................................................... ....1 5.19.8 其他类配置规范 (1)26 相序牌安装 ..................................................................... . (2)7 其他规定 ..................................................................... (2)3前言为了加强公司系统配电网低压设备设施的标识管理，全面推进标准化建设，根据国家电网公司《安全生产工作规定》及VI标识系统要求，在参考国家电网公司《35kV及以下城市配电网设施标识管理办法》及2009年《湖南省电力公司城市配电网标识管理规范(试行)》的基础上，结合公司PMS2.0系统的实施要求及配电网低压设备管理的实际情况，特制定本规范。
