天山熙湖项目一期（10-12#、15-17#）建设施工工程

临时用电

专项方案

编 制 人：___________________________

审 核 人：___________________________

编制单位：中国铁建大桥工程局集团有限公司

编制日期：___________________________

目 录

一、编制依据..............................................................................1

二、工程概况及施工现场勘察................................................................1

三、施工整体用电设备统计及用电负荷计算....................................................2

四、配电及配电箱设置......................................................................6

五、电气装置的设置........................................................................7

六、配电箱安装及操作程序..................................................................7

七、配电线路的选择敷设及要求..............................................................8

八、临时用电接地装置保护..................................................................8

九、设计防雷装置.........................................................................9

十、电气防护措施.........................................................................10

十一、安全用电技术措施...................................................................11

十二、电气防火措施.......................................................................13

十三、触电与应急救护.....................................................................14

十四、建立健全临时用电安全技术档案.......................................................15

附图（另见现场电气平面布置图、总配电箱系统图）

1 一、编制依据：

1、国家颁布标准：《建设工程施工现场供用电安全规范》（GB50194—1993）；

2、建设部行业标准：《施工现场临时用电安全技术规范》（JcJ46—2005）；

3、《建筑施工安全检查标准》（JGJ59-2011）；

4、集团公司的有关标准化管理有关规定；

5、施工现场总平面布置图、相关施工手册、图籍，公司《部分临时用电设施及施工工艺暂行标准》。

二、工程概况及施工现场勘察：

1、本工程位于天津市津南区小站镇天山大街与昌盛路交汇处，一期工程总建筑面积28107.42㎡。包含6栋七层（局部六层）带阁楼住宅及部分公建商用。 基础采用静压桩及承台基础，结构类型为剪力墙结构。外墙装饰为高级弹性涂料、湿贴品牌石材,住宅部分内墙为水泥砂浆抹灰及刮腻子，天棚为刮腻子。公建部分墙面为水泥砂浆抹灰及刮腻子、白色涂料。天棚为刮腻子及白色涂料。地面主要以水泥砂浆地面和成品地砖地面为主。外窗采用断桥铝合金窗，入户门为品牌三防门，屋面防水为2道3厚SBS弹性体改性沥青防水卷材。

此工程项目建设单位为天津市天山房地产开发有限公司，监理单位为 ，

施工单位为中国铁建大桥工程团有限公司。

2、施工现场勘察及初步设计：

经施工现场整体勘察，以及结合原规划布置图，本工程位置施工现场整体范围内不存在废旧管道及各种原埋地线缆等，现场各种杂物已部分清除。所有涉及穿越临时道路的埋设线路均采用穿钢套管进行处理。根据现场勘测并计算各楼体、加工区、办公区用电容量以及各类工种先后施工用电情况进行计算，在现场周边建设单位配备一台变压器，变压器容量为400KVA负荷量；在整体施工现场将施工楼体、办公区以及加工场地用电仅划分为一个负荷分区；变压器分闸下设一台一级配电柜，配电柜内设置五条电气回路。其中第一条回路负责12#、15#楼体及现场办公室、标养室负荷；第二条回路负责11#、16#楼体及附近加工场地负荷； 2 第三条回路负责10#、17#楼体及附近加工场地负荷；第四条回路负责项目部办公区以及工人生活区负荷；第五条回路作为备用回路，现场敷设电缆采用埋地或架空处理。

三、施工整体用电设备统计及用电负荷计算：

用电机械设备一览表

1、计算施工现场变压器满足条件

（1）塔式起重机：查表Kx=0.3，COSФ=0.7，tgФ=1.02 序号 机械设备名称 规格型号 额定功率KW 数量 合计功率（KW）

1 塔式起重机 QTZ63 75 3 225

2 钢筋调直机 GT4-14 4 2 8

3 钢筋弯曲机 WJ40-1 2.8 2 5.6

4 钢筋切断机 GQ40A 3 2 6

5 圆盘锯 Y40-380 2.8 2 5.6

6 砂轮切割机 2.5 1 2.5

7 插入式振捣棒 ZN50 1.5 5 7.5

8 插入式振捣棒 ZN30 1.5 5 7.5

9 平板振捣器 ZB-110-50 2.2 1 2.2

10 交流电焊机 BX1-315 23 2 46

11 交流电焊机 BX3-500 34.2 3 102.6

12 电动套丝机 GZ40 3 2 6

13 打夯机 2 3 6

14 手电钻 0.55 2 1.1

15 电锤 TE15 0.62 2 1.24

16 降水及抽水泵 2.2 10 22

17 办公生活区、场地照明 50

18 空气压缩机 VF6/7型 5.5 4 22 3 先将Jc=40%统一换算到Jc=25%的额定容量

Pe2=2Pe×Jc1/2=2×3×75×0.41/2=284.61KW

计算负荷：Pjs2=Kx×Pe2=0.3×284.61=85.38KW

Qjs2=Pjs2×tgФ=85.38×1.02=87.09Kvar

（2）交流电焊机：（交流焊机、小型电焊机）

查表Kx=0.45，tgФ=1.98，（交流焊机）

先将Jc=50%换算到Jc=100%的额定容量

Pe3=（Jc50/Jc100）1/2×Pn=0.51/2×（46+102.6）=105.08KW

负荷：Pjs3=Kx×Pe3=0.45×105.08=47.28KW

Qjs3=Pjs3×TgФ=47.28×1.98=93.62Kvar

（3）钢筋加工机械：（钢筋调直机、弯曲机、切断机；砂轮切割机；电动套丝机）

查表Kx=0.7，COSФ=0.7，tgФ=1.02

Pjs4=Kx×Pe4=0.7×（8+5.6+6+2.5+6）=19.67KW

Qjs4=Pjs4×tgФ=19.67×1.02=20.06Kvar

（4）木工加工机械：（圆盘锯）

查表Kx=0.7，tgФ=0.88

Pjs5=Kx×Pe5=0.7×5.6=3.92KW

Qjs5=Pjs5×tgФ=3.92×0.88=3.45Kvar

（5）振捣器：（各式振捣棒、平板振捣器）

查表Kx=0.7，tgФ=1.02

Pjs6=Kx×Pe6=0.7×(7.5+7.5+2.2)=12.04KW

Qjs6=Pjs6×tgФ=12.04×1.02=12.28Kvar 4 (6)打洞机械：（电钻、电锤、打夯机）

查表Kx=0.7，tgФ=1.02

Pjs7=Kx×Pe7=0.7×(6+1.1+1.24)=5.84KW

Qjs7=Pjs7×tgФ=5.84×1.02=5.95Kvar

（7）降水及抽水泵：(抽水泵、打压泵)

查表Kx=0.7，COSФ=0.7，tgФ=1.02

Pjs8=Kx×Pe8=0.7×（22+4.4）=18.48KW

Qjs8=Pjs8×tgФ=18.48×1.02=18.85Kvar

（8）预留办公、现场照明：功率Pjs9=50KW

总有功功率为：查表Kx=0.9

Pjs=Kx×（PjS1+Pjs2+„+Pjs10）

=0.9×（85.38+47.28+19.67+3.92+12.04+5.84+18.48++50）

=242.61KW

总无功功率为：Qjs=Kx×（Qjs1+Qjs2+„+Qjs9）

=0.9×（87.09+93.62+20.06+3.45+12.28+5.95+18.85）

=241.3Kvar

总视在功率为：Pjs=（Pjs2+Qjs2）1/2

=（242.612+241.32）1/2

=342.18KVA

总回路电流计算为：

Ijs= Pjs /（31/2Ue）=342.18/（1.732×0.38）

=519.90A 5 根据计算负荷Pjs=342.18KVA计算结果，考虑到施工现场先后施工顺序，机械设备不同时使用,因此采用甲方在施工现场所安装的一台400KVA变压器，足可以满足现场施工用电设备的需要。

破桩头所采用空气压缩机设备总功率为22KW（见上表计算容量），只在地梁基础施工前期使用，先后顺序施工不会影响后续施工设备用电使用量。变压器侧一级配电总柜其总容量隔离开关及线路干线，按配置的400KVA变压器总容量进行配置。

2、电源进线及现场配电线路设置

（1）、通过计算施工现场总用电负荷量，及建设单位在现场附近设置变压器电源，根据计算电流I总值为367.23A。本方案第二分区供电，即由2#变压器电源引出配电柜DD2处，分别引出动力回路，供电给分区内现场照明、钢筋加工场地、木工加工场地及东南侧酒店楼体供电，（详见附录施工现场临时用电总平面布置图）。

合集下载

火电厂低负荷发电控制策略优化

火电厂低负荷发电控制策略优化

火电厂低负荷发电控制策略优化

火电厂作为我国电力系统的重要组成部分，在电力生产中扮演着不可或缺的角色。然而，由于火电厂在低负荷发电过程中存在诸多问题，如能源浪费、环境污染等，亟需优化其控制策略。本文将从火电厂低负荷发电的现状出发，探讨其控制策略的优化方案。

一、火电厂低负荷发电现状

在电力需求相对较低的时候，火电厂通常会采取低负荷发电的方式，以满足少量的电力需求。然而，传统的低负荷发电模式存在一系列问题。首先，火电厂在低负荷下运行，电力输出相对较少，导致能源利用率较低。此外，低负荷发电所需的燃煤量相对不变，但产生的电能较少，这就导致了燃煤的浪费。同时，火电厂燃烧煤炭会产生大量的废气和废渣，对环境造成严重污染。因此，如何优化火电厂低负荷发电的控制策略，是当前亟需解决的问题。

二、火电厂低负荷发电控制策略的优化方案

针对火电厂低负荷发电存在的问题，可以从以下几个方面进行优化控制策略。

1. 推进火电厂热电联供

火电厂在低负荷下运行时，往往会有大量的余热产生，却无法有效利用。将火电厂与供热系统相结合，进行热电联供，可以充分利用余热，提高能源利用效率。通过将火电厂余热用于供热领域，不仅可以满足低负荷时的电力需求，还可以解决城市供暖问题，做到资源的共享和节约。

2. 引入新能源发电

目前，我国新能源行业发展迅速，特别是风能、太阳能等可再生能源的利用逐渐普及。在火电厂低负荷发电中，可以适当引入新能源发电装置，以减少燃煤量和减少环境污染。通过合理规划和配置新能源发电设备，可以实现火电厂低负荷发电的补充，提高能源利用效率和环境保护水平。

3. 优化火电厂机组设备

火电厂的机组设备是低负荷发电控制策略的关键。通过对火电厂机组设备进行优化调整，可以降低机组在低负荷工况下的燃煤耗量，提高发电效率。采用先进的磨煤系统、锅炉节能技术等，可以降低火电厂能源消耗，减少燃煤对环境造成的污染。此外，通过优化机组设备的调度策略，合理安排发电量，也可以提高火电厂的运行效率。

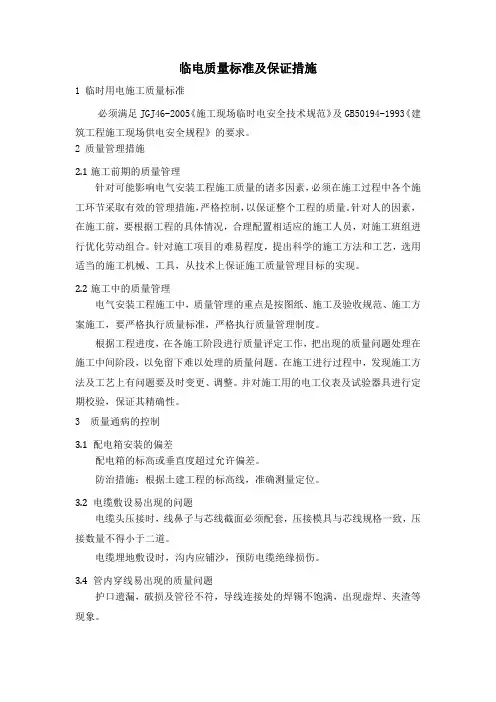

临电质量标准及保证措施
