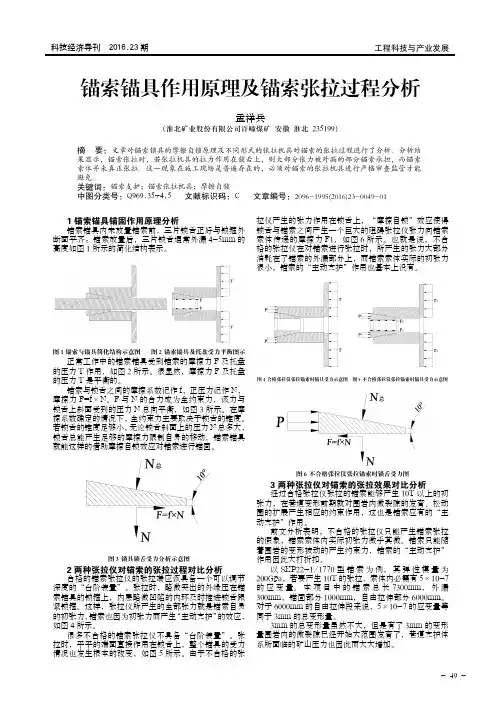

工程科技与产业发展科技经济导刊 2016.23期锚索锚具作用原理及锚索张拉过程分析孟祥兵（淮北矿业股份有限公司许疃煤矿 安徽 淮北 235199）1 锚索锚具锚固作用原理分析锚索锚具内未放置锚索前，三片锁舌正好与锁箍外断面平齐；锚索放置后，三片锁舌通常外漏4-5mm的高度如图1所示的简化结构表示。
图1 锚索与锚具简化结构示意图 图2 锚索锚具及托盘受力平衡图示正常工作中的锚索锚具受到锚索的摩擦力F及托盘的压力T作用，如图2所示。
很显然，摩擦力F及托盘的压力T是平衡的。
锚索与锁舌之间的摩擦系数记作f，正压力记作N，摩擦力F=f×N。
F与N的合力成为全约束力，该力与锁舌上斜面受到的压力N总向平衡，如图3所示。
在摩擦系数确定的情况下，全约束力主要取决于锁舌的锥度。
若锁舌的锥度足够小，无论锁舌斜面上的压力N总多大，锁舌总能产生足够的摩擦力限制自身的移动，锚索锚具就能这样的借助摩擦自锁效应对锚索进行锚固。
图3 锁具锁舌受力分析示意图2两种张拉仪对锚索的张拉过程对比分析合格的锚索张拉仪的张拉端应该具备一个可以调节深度的“台阶装置”。
张拉时，略微突出的外缘压在锚索锚具的锁箍上，内层略微凹陷的内环及时推进锁舌跟紧锁箍。
这样，张拉仪所产生的全部张力就是锚索自身的初张力，锚索也因为初张力而产生“主动支护”的效应，如图4所示。
很多不合格的锚索张拉仪不具备“台阶装置”。
张拉时，平平的端面直接作用在锁舌上，整个锚具的受力情况也发生根本的改变，如图5所示。
由于不合格的张拉仪产生的张力作用在锁舌上，“摩擦自锁”效应使得锁舌与锚索之间产生一个巨大的阻碍张拉仪张力向锚索索体传递的摩擦力F1，如图6所示。
也就是说，不合格的张拉仪在对锚索进行张拉时，所产生的张力大部分消耗在了锚索的外漏部分上，而锚索索体实际的初张力很小，锚索的“主动支护”作用也基本上没有。
图4 合格张拉仪张拉锚索时锚具受力示意图 图5 不合格张拉仪张拉锚索时锚具受力示意图图6 不合格张拉仪张拉锚索时锁舌受力图3两种张拉仪对锚索的张拉效果对比分析经过合格张拉仪张拉的锚索能够产生10T以上的初张力，在巷道变形前期就对围岩内微裂隙的发育、松动圈的扩展产生相应的约束作用，这也是锚索应有的“主动支护”作用。
井下锚杆、锚索拉拔试验安全技术措施一、概况锚杆、锚索支护是巷道支护质量的主体，支护质量好坏直接影响到巷道的后续施工和使用，根据国家煤矿巷道支护技术规范要使用锚杆拉力计和锚索张拉仪对锚杆、锚索施工质量进行拉拔试验，为保证试验顺利实施及操作人员的安全，特编制本安全技术措施。
二、试验目的及技术要求1、目的：锚杆、锚索拉拔试验的目的是判定巷道围岩的可锚性、评价锚杆、锚索、树脂药卷、围岩锚固系统的性能和锚杆、锚索的锚固力。
试验必须在现场进行，使用的材料和设备与巷道正常支护相同。
2、仪器型号：LDZ-300型锚杆拉力计YCD18-200锚索张拉仪/MQ22气动矿用锚索张拉机具3、技术特征：LDZ-300型锚杆拉力计：额定张拉力：300KN 千斤顶额定压力：48Mpa锚杆直径：Φ 16-24mm 仪表量程：0-320KN活塞行程：60mm 机重：20kgYCD18-200锚索张拉仪：额定张力200KN 额定压力：63Mpa张拉行程：200mmMQ22气动矿用锚索张拉机具：额定张拉力300KN 额定压力：60MPa锚索直径：15.24/17.8/18.9/21.6mm张拉千斤顶活塞行程100mm 仪表量程：0-340KN机重：23.4kg4、技术保证：1)锚杆、锚索拉拔试验由生产技术科组织进行，试验时现场人员不得少于2人，并作好详细的原始记录，签字存档。
2)试验过程中，为保证试验的真实性，锚杆、锚索每次试验不少于1组，每组抽查数量不得少于3根，锚杆每组要分别在顶和两帮选取。
3)试验时要随时观察读数，保证准确可靠。
三、施工准备1、进行锚杆、锚索拉拔试验现场后，应先进行“敲帮问顶”，顶帮悬浮矸石要及时处理。
工作地点的杂物及时清理，保证退路畅通。
2、试验施工过程中，必须设专人观察顶板，发现顶板有隐患，必须立即停止作业，将所有人员撤至后面支护完好的安全地点待顶板稳定或经处理，确认安全后，方可继续施工。
3、锚杆拉力计锚索张拉仪采用人力运送，运送过程中，为防止设备被碰坏，必须先将设备绑扎好并保证牢靠，同时运送过程中必须密切注意防止拉力指示表意外损坏。
锚索张拉步骤范文1.设计和计算：在进行锚索张拉之前，需要进行设计和计算工作。
这包括确定所需的锚索数量和规格，计算锚索的张力和长度，以及确定锚索的位置和布置。
这些计算需要根据结构的载荷和条件进行。
2.锚索制造和准备：一旦设计和计算完成，就需要制造锚索。
锚索通常由高强度钢丝绳制成，根据设计要求和标准进行制造。
制造过程包括钢丝绳的拉拔和处理，以及锚具的制造。
在制造过程中还需要进行质量控制，确保锚索的质量符合要求。
3.锚具的安装：在进行锚索张拉之前，需要先安装锚具。
锚具通常是由混凝土或金属制成的锚固装置，用于将锚索固定在结构物中。
安装过程包括将锚具固定在混凝土或金属表面上，并确保锚具的位置和方向正确。
4.锚索的预张拉：在进行正式的锚索张拉之前，需要进行锚索的预张拉。
这是为了消除锚具和锚索之间的松弛，并为正式的张拉创造条件。
预张拉过程可以通过手动或机械方式进行，根据锚索的长度和张力来确定。
5.锚索的正式张拉：一旦锚索预张拉完成，就可以进行正式的张拉工作。
正式的张拉过程通常使用液压拉力机或机械张力机进行。
在张拉过程中，需要根据设计要求和标准来控制锚索的张力，并逐渐增加张力直到达到预定的数值。
6.张拉后的检查和调整：在锚索张拉完成后，需要进行检查和调整。
这包括检查锚索的张力和长度是否符合设计要求，以及检查锚具的固定是否牢固。
如果需要，还需要进行调整和修正，以确保锚索系统的安全和稳定。
7.锚索的保养和维护：一旦锚索张拉完成并通过检查，就需要进行锚索的保养和维护工作。
这包括定期检查锚索的状态和张力，并进行必要的维修和更换。
保养和维护工作的目的是确保锚索系统的长期可靠性和安全性。
总结而言，锚索张拉的步骤包括设计和计算、锚索制造和准备、锚具的安装、锚索的预张拉、锚索的正式张拉、张拉后的检查和调整，以及锚索的保养和维护。
这些步骤需要按照特定的顺序进行，以确保锚索系统的安全和稳定。
深基坑支护工程锚索防渗漏施工工法深基坑支护工程锚索防渗漏施工工法一、前言深基坑支护工程是现代建筑中常见的一项重要工程，而锚索防渗漏施工工法则是在深基坑支护中应用广泛而重要的一种方法。
本文将介绍深基坑支护工程锚索防渗漏施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关工程实例。
二、工法特点深基坑支护工程锚索防渗漏施工工法具有以下特点：1. 强大的支撑力：锚索的使用可以有效增强基坑支护的稳定性，提供均衡分布的支撑力，并能抵抗来自地下水和土压力的影响。
2. 防止渗漏：通过合理设置锚索，可以防止水和土颗粒通过基坑支护结构的缝隙渗透进入基坑，保证工程的安全和稳定。
3. 提高施工效率：锚索施工工法具有简便、快捷、高效的特点，能够有效减少施工时间，提高施工效率。
三、适应范围深基坑支护工程锚索防渗漏施工工法适用于以下范围：1. 土质条件较差的地区，如黏土、软土、砂土等。
2. 地下水位较高的地区，如河流旁、湖泊附近等。
3. 需要增强基坑支护结构稳定性及防止渗漏的工程项目，如地下车库、地下商场等。
四、工艺原理深基坑支护工程锚索防渗漏施工工法的工艺原理主要包括以下几个方面：1. 工法与实际工程之间的联系：根据实际工程的地质条件、基坑尺寸和施工要求，确定合适的锚索种类和布设方式。
2. 采取的技术措施：通过合理设置锚索的类型、密度和布设方式，形成密集的锚索网，使其在基坑支护结构中起到增强支撑和防渗漏的作用。
五、施工工艺深基坑支护工程锚索防渗漏施工工法包括以下施工阶段：1. 基坑准备：清理基坑内的杂物和污泥，确保施工区域干净整洁。
2. 钻孔：根据设计要求，在基坑边缘和支撑结构中钻孔，形成预埋孔洞。
3. 锚杆安装：将锚杆固定在钻孔中，使用注浆设备将孔洞注浆，固定锚杆。
4. 锚索布设：根据设计要求和施工计划，按照规定的布置方式将锚索布置在基坑支护结构内。
5. 锚索张拉：通过张拉设备对锚索进行张拉，使其达到设计要求的拉伸力。
