实验8_惠斯登电桥测电阻惠斯登电桥是一种常用的测量电阻的仪器，它利用交流电源和四个阻值相等的电阻组成桥路，在满足一定条件下，通过调节电桥中的一个电阻改变桥路平衡状态，进而得到待测电阻的值。

在实验中，我们将会使用惠斯登电桥来测量一个未知电阻值，掌握电桥的基本原理及使用方法。

一、实验原理1. 惠斯登电桥的基本原理惠斯登电桥可以用来测量电阻、电容、电感的值，本实验以电阻为例。

如图所示，惠斯登电桥由四个电阻分别为 R1、 R2、 R3 和 Rx 组成。

通过满足下列条件，可以得到Rx 的电阻值：(1) 电桥两支交流电源输出相差 180 度，即左支交流电源表现为正弦波，右支交流电源相位比左支落后180度；(2) 电桥上 Q 和 S 两点电势相等；当这两个条件满足时，电桥就处于平衡状态，此时从 M 端引出的电压为零，V 指示器显示为零。

此时有：R1 / R2 = Rx / R3因此，通过调节 R3，可以使得电桥处于平衡状态，进而得到 Rx 的电阻值。

2. 惠斯登电桥的测量误差及提高测量精度的方法在实际应用中，惠斯登电桥的测量误差往往来自于电源、电阻、线路的不精确等方面，因此需要注意以下几点：(1) 电源的稳定性：要保证左右两支交流电源输出的电压稳恒，同时也要确保所使用的电源实际输出的正弦波的频率和电压与欲测量贴近。

(2) 电阻值的准确性：要保证所使用的标准电阻和待测电阻的阻值精确，并尽可能避免电阻的温度漂移。

(3) 线路的影响：要尽量将线路的电阻降到最小，线路接触良好，并保持干燥。

二、实验内容1. 实验器材惠斯登电桥、多用表、标准电阻箱、待测电阻、连接线等。

2. 实验步骤(1) 打开交流电源开关，调节电源电压，使交流电压输出零点测量。

(2) 选择标准电阻使之通过电流表，调节 R1 和 R2，使电流表读数为 1.00，此时电阻 R1/R2 的电阻比值约为 1.00。

(3) 将待测电阻连接到电桥中，调节 R3，使得桥路平衡，V 指示器读数为零，此时Rx 即为待测电阻的电阻值。

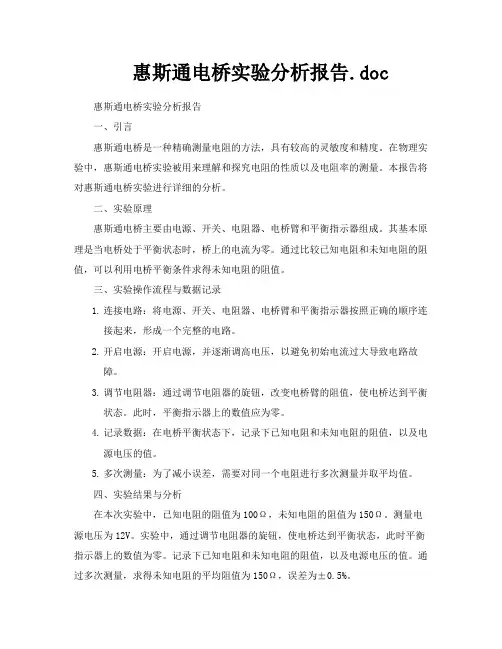

惠斯通电桥实验分析报告.doc 惠斯通电桥实验分析报告一、引言惠斯通电桥是一种精确测量电阻的方法，具有较高的灵敏度和精度。

在物理实验中，惠斯通电桥实验被用来理解和探究电阻的性质以及电阻率的测量。

本报告将对惠斯通电桥实验进行详细的分析。

二、实验原理惠斯通电桥主要由电源、开关、电阻器、电桥臂和平衡指示器组成。

其基本原理是当电桥处于平衡状态时，桥上的电流为零。

通过比较已知电阻和未知电阻的阻值，可以利用电桥平衡条件求得未知电阻的阻值。

三、实验操作流程与数据记录1.连接电路：将电源、开关、电阻器、电桥臂和平衡指示器按照正确的顺序连接起来，形成一个完整的电路。

2.开启电源：开启电源，并逐渐调高电压，以避免初始电流过大导致电路故障。

3.调节电阻器：通过调节电阻器的旋钮，改变电桥臂的阻值，使电桥达到平衡状态。

此时，平衡指示器上的数值应为零。

4.记录数据：在电桥平衡状态下，记录下已知电阻和未知电阻的阻值，以及电源电压的值。

5.多次测量：为了减小误差，需要对同一个电阻进行多次测量并取平均值。

四、实验结果与分析在本次实验中，已知电阻的阻值为100Ω，未知电阻的阻值为150Ω。

测量电源电压为12V。

实验中，通过调节电阻器的旋钮，使电桥达到平衡状态，此时平衡指示器上的数值为零。

记录下已知电阻和未知电阻的阻值，以及电源电压的值。

通过多次测量，求得未知电阻的平均阻值为150Ω，误差为±0.5%。

通过惠斯通电桥实验，我们得到了未知电阻的精确阻值。

这种方法可以应用于其他电阻的测量中，从而提高测量的精度和灵敏度。

此外，惠斯通电桥实验还可以用于研究电阻的性质以及电阻率的测量。

例如，通过改变温度或改变物质的种类等条件，可以观察电阻的变化情况，进一步了解物质的电学性质。

五、误差分析在惠斯通电桥实验中，可能存在以下误差来源：1.电源电压的波动：电源电压的波动可能导致电桥平衡状态的误判。

为了减小误差，需要使用稳定性较高的电源。

2.热效应：在调节电阻器的过程中，由于线圈发热等原因，可能导致电阻值的变化。

用惠斯通电桥测电阻实验报告
实验名称：用惠斯通电桥测电阻实验报告
实验目的：通过使用惠斯通电桥测量未知电阻的阻值。

实验器材：
1. 惠斯通电桥装置
2. 未知电阻
3. 外部电源
实验原理：
惠斯通电桥是一种用来测量电阻值的精确仪器。

它由四个电阻构成的电路组成，包括一个未知电阻和三个已知电阻。

当桥平衡时，电桥上的电流为零，此时未知电阻和已知电阻之间存在一个平衡条件。

通过改变已知电阻的值，通过观察平衡条件的变化，可以计算出未知电阻的阻值。

实验步骤：
1. 将惠斯通电桥装置连接到外部电源上。

2. 将未知电阻接入电桥的两个对角线上。

3. 调节已知电阻的值，以使电桥平衡。

4. 观察平衡时已知电阻的数值，并记录下来。

5. 根据平衡条件的变化，计算出未知电阻的阻值。

实验结果及数据处理：
根据实验步骤中记录下来的已知电阻的值，结合平衡条件的变化，通过计算可以得出未知电阻的阻值。

实验讨论及结论：
通过使用惠斯通电桥测电阻实验，我们成功地测量了未知电阻的阻值。

该实验方法具有较高的精确度和重复性。

通过此实验，我们认识到惠斯通电桥可以用于准确测量电阻值，并且可以通过改变已知电阻的值来调节条件，从而测量不同范围的电阻值。

二、试验原理： 电阻的测量是基本的电学测量。用伏安法测量电阻，虽然原理简洁， 但有系统误差。电阻是电路的基本元件之一，6 。Ω)10 在需要精确测量 阻值时，必需用惠斯通电桥，惠斯通电桥适合于测量中值电阻(1～电阻的 测量是基本的电学测量。用伏安法测量电阻，虽然原理简洁，但有系统误 差。电阻是电路的基本元件之一，6 。Ω)10 在需要精确测量阻值时，必 需用惠斯通电桥，惠斯通电桥适合于测量中值电阻(1～连成四边形，每一
条边称为电桥的一个臂。R、R 和待测电阻惠斯通电桥的原理如图 l 所示。 标准电阻 R、RX012。因 G 和 D 之间接检流计 C 之间接电源 E，在对角 B 在 对角 A 和接通 K 当开关 K 和此电桥由 4 个臂、电源和检流计三部分组成。
告验报学物理实大 大学物理试验 课程名称： 试验名称：惠斯通电桥
差，、B 之间的电势差等于 A、为平衡状态。这时 A 支 ADCABC 支路和 D、 C 之间的电势差。设 C 之间的电势差等于 ，由欧姆定律得和 I 路中的电 流分别为 I21R = I IR 1 2 X1
RI R = I 2 201 两式相除，得 RR1X?RR(1)
20 式得式称为电桥的平衡条件。由(1)(1)R1R?R0XR(2) 2 R 称为比较臂。 / 的乘积。通常将 RR 称为比率臂，将 R 即待测电阻 R 等于 R / 与 R01220X1
调整调零电位，将读数调零。2.打开电源，按下 2mV 键。、200mV3.按下 相对误差最小。答：电桥的平衡条件是检流计读数为零。滑键
电压表“接入键〞 。R1，R2Rx/R3 初步设定 4.接入 RR3.依据的比值，设
? 的计算公式与交换前的计算公式有何不同交换位置后，待测电阻 RR3.
定 〕0。接近等于〔从高位到低位，使按钮，逐步调整按下 5.B,GR3V 重 用滑线式惠斯通电桥测电阻时，把 R 和 XX0 R0 为之前计算公式前面的系
