惠斯通电桥实验报告.doc

惠斯通电桥实验分析报告.doc 惠斯通电桥实验分析报告一、引言惠斯通电桥是一种精确测量电阻的方法，具有较高的灵敏度和精度。

在物理实验中，惠斯通电桥实验被用来理解和探究电阻的性质以及电阻率的测量。

本报告将对惠斯通电桥实验进行详细的分析。

二、实验原理惠斯通电桥主要由电源、开关、电阻器、电桥臂和平衡指示器组成。

其基本原理是当电桥处于平衡状态时，桥上的电流为零。

通过比较已知电阻和未知电阻的阻值，可以利用电桥平衡条件求得未知电阻的阻值。

三、实验操作流程与数据记录1.连接电路：将电源、开关、电阻器、电桥臂和平衡指示器按照正确的顺序连接起来，形成一个完整的电路。

2.开启电源：开启电源，并逐渐调高电压，以避免初始电流过大导致电路故障。

3.调节电阻器：通过调节电阻器的旋钮，改变电桥臂的阻值，使电桥达到平衡状态。

此时，平衡指示器上的数值应为零。

4.记录数据：在电桥平衡状态下，记录下已知电阻和未知电阻的阻值，以及电源电压的值。

5.多次测量：为了减小误差，需要对同一个电阻进行多次测量并取平均值。

四、实验结果与分析在本次实验中，已知电阻的阻值为100Ω，未知电阻的阻值为150Ω。

测量电源电压为12V。

实验中，通过调节电阻器的旋钮，使电桥达到平衡状态，此时平衡指示器上的数值为零。

记录下已知电阻和未知电阻的阻值，以及电源电压的值。

通过多次测量，求得未知电阻的平均阻值为150Ω，误差为±0.5%。

通过惠斯通电桥实验，我们得到了未知电阻的精确阻值。

这种方法可以应用于其他电阻的测量中，从而提高测量的精度和灵敏度。

此外，惠斯通电桥实验还可以用于研究电阻的性质以及电阻率的测量。

例如，通过改变温度或改变物质的种类等条件，可以观察电阻的变化情况，进一步了解物质的电学性质。

五、误差分析在惠斯通电桥实验中，可能存在以下误差来源：1.电源电压的波动：电源电压的波动可能导致电桥平衡状态的误判。

为了减小误差，需要使用稳定性较高的电源。

2.热效应：在调节电阻器的过程中，由于线圈发热等原因，可能导致电阻值的变化。

用惠斯通电桥测电阻实验报告用惠斯通电桥测电阻实验报告引言：电阻是电学基础中的重要概念，测量电阻是电路实验中常见的任务。

本实验通过使用惠斯通电桥，来测量电阻的值。

惠斯通电桥是一种经典的电路测量仪器，利用其平衡条件来测定电阻值。

本实验旨在通过实际操作，了解电阻的测量原理和方法。

实验目的：1. 了解惠斯通电桥的工作原理；2. 掌握使用惠斯通电桥测量电阻的方法；3. 学会分析实验结果，提高实验数据的准确性。

实验器材：1. 惠斯通电桥装置2. 电源3. 可调电阻箱4. 多用途示波器5. 万用表6. 连接线等实验步骤：1. 将惠斯通电桥装置接通电源，并调节电源电压适宜的值。

2. 将待测电阻与已知电阻相连，组成电桥电路。

3. 通过调节可调电阻箱的电阻值，使得电桥达到平衡状态。

4. 记录下平衡状态时可调电阻箱的电阻值。

5. 重复上述步骤，测量多个不同的电阻值，并记录实验数据。

实验结果与分析：根据实验数据，我们可以计算出待测电阻的值。

首先，根据惠斯通电桥的平衡条件，我们可以得到以下公式：R1/R2 = R3/R4其中，R1和R2是已知电阻的值，R3是待测电阻的值，R4是可调电阻箱的电阻值。

通过测量可调电阻箱的电阻值，我们可以得到R4的值。

然后，根据平衡条件的公式，我们可以解出R3的值，即待测电阻的值。

在实际操作中，我们需要注意以下几点：1. 调节电源电压时，要保持稳定，以确保实验结果的准确性。

2. 在调节可调电阻箱的电阻值时，要小心操作，避免误操作导致数据出错。

3. 在记录实验数据时，要注意精确度，尽量减小误差。

实验总结：本实验通过使用惠斯通电桥，成功测量了电阻的值。

通过实验，我们学习到了电阻测量的原理和方法，提高了实验技能和数据分析能力。

同时，我们也意识到实验过程中的一些细节对结果的影响，这对我们今后进行电路实验有很大的帮助。

在今后的学习和实验中，我们将更加注重实验操作的细节，提高实验数据的准确性。

同时，我们也会进一步学习电路测量的其他方法和仪器，以拓宽我们的实验技能和知识面。

惠斯通电桥测电阻实验报告一、实验目的（1）掌握惠斯通电桥测电阻的原理（2）学会正确使用箱式电桥测电阻的方法（3）了解电桥灵敏度的概念及提高灵敏度的几种方法二、实验仪器和用具滑线变阻器（1.9K）、电阻箱、检流计（AC15/4）、直流稳压电源、待测电阻，箱式电桥（QJ23、QJ24）、开关和导线。

三、实验原理惠斯通电桥可用于精确测量中等阻值（几十欧至几十万欧）的电阻。

电路图如图1KE、E、RE串联构成主干支路，R1、R2串联构成桥臂支路，R3、R4串联构成另一桥臂支路。

在b、d间用检流计作为桥梁，桥中电流由检流计检测。

当I G =0 ,则电桥达到平衡态由分压原理可得其中，R1称做（Rx）测量臂，R2、R4称做比例臂，R3称做比较臂。

四、实验步骤：一．用滑线式惠斯通电桥测量电阻R x①按照图1接好电路，并把滑动变阻器R0和电阻箱R t的阻值调到最大。

②用万用电表粗测R x的大小，或者由电阻标称值读出R x，然后选取R3，使其接近R x的数值。

③接通电源，将电键D由AC的中点向左边（或右边）稍稍移动，并快速按一下D键（一触即离），同时注意观察电流计指针的偏转方向。

然后把D键由AC线中点稍向相反方向移动，若此时按下电键D，电流计指针偏转与上一次不同，说明电路正常，可以进行测量。

④把电键D大约放在AC线的中点，改变比较臂R3，使电流计指针基本不偏转，然后把限流电阻R t，R0的阻值逐步调小到0。

⑤改变电键D的位置，使电桥达到平衡。

在米尺上读出l1与l2，然后断开电源。

（注意米尺可估读到0.01cm）⑥改变电源极性，重复⑤。

⑦将R x与R3的位置对调，重复⑤⑥。

⑧再略改变D点位置（基本保持在中点附近），也可略改变R3，重复⑤⑥⑦。

测出4-6组数据。

先分别算出R x，再算平均值和不确定度和百分误差。

二．用QJ23型箱式惠斯通电桥测量三个数量级不同的电阻阻值①用连接片将“外接”两个接线柱短接，调节灵敏电流计的零点调节旋钮，使电流计指针准确指零。

惠斯通电桥测电阻实验报告一、实验目的与原理1.1 实验目的本次实验的主要目的是通过惠斯通电桥测量电阻，了解电桥的基本原理和应用，掌握测量电阻的方法和技巧。

通过实验加深对电路理论知识的理解，提高动手实践能力。

1.2 实验原理惠斯通电桥是一种基于基尔霍夫电压定律的精密测量电阻的电路。

它由四个电阻组成，分别为R1、R2、R3和R4,其中R1和R3相等，R2和R4相等。

当电源接通时，电路中会产生一个电势差，使得桥臂上的电压相等。

根据基尔霍夫电压定律，我们可以得到以下方程：(V1 V2) / R1 = (V3 V4) / (R2 R3)解这个方程，我们可以得到未知电阻Rx的值。

需要注意的是，由于电源内阻、导线电阻等因素的影响，实际测量时需要进行一定的校正。

二、实验器材与方法2.1 实验器材本次实验所需的器材有：惠斯通电桥电路、电源、万用表、导线等。

其中，惠斯通电桥电路由四个电阻组成，电源为直流电源，万用表用于测量电压和电阻，导线用于连接电路。

2.2 实验方法1) 将惠斯通电桥电路按照图示连接好，注意连接处要接触良好，防止短路现象的发生。

2) 打开电源开关，调节电源电压，使其处于合适的范围。

通常情况下，电源电压应保持在5V左右。

3) 用万用表分别测量桥臂上的电压，记录下测量结果。

由于电源内阻和导线电阻的影响，我们需要进行一定的校正。

具体方法如下：a) 将万用表的量程调整为电压档位，选择合适的量程。

例如，如果测量范围为0-10kΩ，则将量程设置为0-10kΩ。

b) 用万用表测量R1和R2之间的电压V1和V2,记录下测量结果。

同样地，测量R3和R4之间的电压V3和V4,记录下测量结果。

c) 根据上述测量结果，计算出桥臂上的总电压V:V = V1 + V3 = V2 + V4。

d) 接下来，用万用表测量未知电阻Rx与其他已知电阻之间的电压差分压，例如：URx = (Vx V1) / (Rx R1),UR4 = (V4 V3) / (R4 R3)。

惠斯通电桥实验报告实验名称:惠斯通电桥测量电阻(1)了解惠斯通电桥的结构和测量原理。

(2)掌握惠斯通电桥测量电阻的方法。

(3)了解桥梁灵敏度的概念及其对桥梁测量精度的影响。

二、实验仪器滑线电桥、盒式电桥、检流计、电阻箱、滑动电阻、被测电阻、电源、开关、导线等。

三、实验原理:1.惠斯通电桥的测量原理如图1所示，它由三个电阻值已知的电阻R0、r组成1.R2和待测电阻Rx形成一个四边形，每一侧称为桥臂，电源E 连接在对角A和对角B之间，检流计G连接在对角C和对角D之间适当调整R0、r1.R2的电阻值可以使检流计G中没有电流流动，即C和D的电位相等。

这种桥接状态称为平衡状态。

电桥的平衡条件是(1)，其中比例系数k称为比率或放大率，通常为r1.R2被称为比率臂，R0被称为比较臂。

2.在电桥平衡的情况下，推导出电桥的灵敏度公式(1)，通过检流计指针是否有可察觉的偏转来判断电桥是否达到真正的平衡状态。

检流计的灵敏度有限。

当指针偏转小于0.1格时，人眼很难检测到。

当电桥平衡时，将某个电桥臂的电阻设为R。

如果我们改变R一个小的量δR，电桥将失去平衡，因此电流将流过检流计。

如果电流很小，我们无法检测到电流计指针的偏转，我们会错误地认为电桥仍处于平衡状态。

为了定量表示检流计的误差，我们引入了电桥灵敏度的概念，定义为(2)，δR是电桥平衡后电阻R的微小变化，δn是电阻R变化后偏离平衡位置的检流计的晶格数，因此s代表电桥对电桥臂电阻相对不平衡值δR/R的响应能力。

3.滑线惠斯通电桥的结构如图2所示。

甲、乙、丙是带接线柱的厚铜片(其电阻可以忽略)。

一种长度为L、截面积和电阻率均一的电阻丝，其长度在A和B之间电阻丝上装有接线柱的滑键可沿电阻丝左右滑动，并按下滑键的任何触点。

此时，电阻丝被分成两部分，并且AD部分的长度被设置为L1.电阻是R1，分贝的长度是12.电阻是R2，所以当电桥处于平衡状态时，有公式(3)，其中L1长度可以从电阻丝下面的仪表刻度读取，R0使用十进制转盘电阻盒作为标准电阻。

（2）将 接到“ ”接线柱上，仔细调节比较臂旋钮使检流计指零，得到
（3）测定电桥的灵敏度时，用改变 来代替改变 。
（5）重复以上步骤，继续测量Rx2，Rx3等记录数据。
实验数据记录（注意：单位、有效数字、列表）
表1滑线惠斯通电桥测定电阻数据
未知电阻标称值
（Ω）
滑线惠斯登电桥实测值（Ω）
20
2：3
29.9
如果 小到使检流计觉察不出来，那么我们认为电桥还是平衡的，因而得出,
就是就是由于检流计灵敏度不够而带来的测量误差 ，
对此我们引入电桥灵敏度的概念，它定义为 （单位：格）
是在电桥平衡后 的微小改变量（实际上带测电阻 是不能改变的，改变的是标准电阻 ），而△n是由于电桥偏离平衡而引起的检流计指针偏转格数。如果一个很小的△R能引起较大的△n偏转，则电桥的灵敏度就高，带来的误差也就越小。
计算过程：
IG=0则UAC=UAD UCB=UDB。
由欧姆定律得 检流计中无电流流过，故
整理得：
(8-1)
或
(8-2)
通常称 为比例臂，而 称为比较臂，所以电桥由桥臂、检流计和电源三部分组成。
原理二：用交换法计算该更准确值。
误差来源有两个：一是、、本身的误差；一是电桥的灵敏度。
（1）用交换法（互易法）消除、本身的误差对测量结果的影响。
2．检流计指针偏向一边。出现这种情况，原因有三种：
原因之一，比例系数（倍率）Kr取值不当，改变Kr的取值，故障即便消失。不论Kr和Rs取何值，检流计指针始终偏向一边，则有：
原因之二，四个桥臂中必定有一个桥臂断开；
原因之三，四个桥臂中某两个相对的桥臂同时断开。对于后两种原因引起的故障，只需用一根完好的导线便可检查确定。检查时，首先将Rn调至最大，减小桥臂电流。然后用一根导线将四个桥臂中任一桥臂短路，若检流计指针反向偏转，则说明被短路的桥臂是断开的，可用此导线替换原导线，检查出导线是否断开及电阻是否损坏；若检流计指针偏转方向不变，则说明，被短路桥臂是完好的；若检流计指针不再偏转，则说明对面桥臂是断开的，可进一步判明是导线还是电阻故障，接通后，用同样方法再检查开始被短路的桥臂是否完好。最后，将查出的断开桥臂中坏的导线或电阻更换，故障便被排除。

惠斯通电桥测电阻实验报告
实验目的：
通过惠斯通电桥的测量，掌握电桥的原理和测量电阻的方法。

实验器材：
1. 惠斯通电桥
2. 直流电源
3. 电流表
4. 变阻器
5. 锰铜电阻丝
6. 手摇绕线器
7. 电阻箱
8. 其他小工具
实验原理：
惠斯通电桥是用电桥平衡法测量电阻值的一种常用仪器。

其原理是基于在均衡时，桥路电势差为零的原理。

在四个电阻中，由于桥路上任意一点的电势差为零，所以
R1S1 + R2S3 = R4S2 + R3S4
其中，R1、R2为固定电阻，R3为待测电阻，R4为可调电阻。

实验步骤：
1. 搭建惠斯通电桥，将电流表接在辅助臂上，调整可调电阻使电流表示数为零；
2. 调整可调电阻，使电流表示数为最小，这时测出的电阻值为未知电阻的阻值；
3. 将变阻器代替未知电阻，调整电阻箱的电阻值，直到电流表显示的数值为零；
4. 测量电流表的电流值I、电流表电动势E和总电阻值R，计算出待测电阻的电阻值R3。

实验结果：
我们测得辅助臂中电流为0时的可调电阻值为400Ω，转化为
基本电桥后，可求得待测电阻的电阻值为180Ω。

实际应用时应将
这个值与手动调节时的误差进行比较，以确定待测电阻的准确性。

实验结论：
本次实验通过惠斯通电桥的测量方法，成功测得了待测电阻的
电阻值。

此方法具有测量精度高、测量范围广、测量稳定等优点。

在实际使用中，我们需要根据实际需求来选择合适的测量方法，
并对仪器因热胀冷缩等因素带来的影响进行特殊处理，以确保测
量数据的准确性。

惠斯通电桥测电阻实验报告一、实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会使用箱式惠斯通电桥测量中值电阻。

3、了解电桥灵敏度的概念及提高电桥灵敏度的方法。

二、实验原理惠斯通电桥是一种用于精确测量电阻的电路。

它由四个电阻 R1、R2、Rx 和 Rs 组成，一个直流电源和一个检流计构成，如图 1 所示。

当电桥平衡时，检流计中无电流通过，B、D 两点电位相等。

此时有：＼＼frac{R1}｛R2} ＝＼frac{Rx}｛Rs}＼通过交换 R1 和 R2 的位置，可以消除比例臂电阻的误差。

电桥的灵敏度定义为：＼S ＝＼frac{＼Delta n}｛＼frac{＼Delta Rx}｛Rx}｝＼其中，Δn 是检流计指针偏转的格数，ΔRx 是电阻 Rx 的改变量。

三、实验仪器1、箱式惠斯通电桥。

2、直流电源。

3、检流计。

4、标准电阻。

5、待测电阻。

四、实验步骤1、熟悉箱式惠斯通电桥的结构和使用方法。

2、按照电路图连接电路，注意电源、检流计、电阻的正负极连接正确。

3、估计待测电阻的阻值，选择合适的比例臂 R1 和 R2 的比值。

4、调节比较臂电阻 Rs，使电桥平衡，检流计指针指零。

5、记录 R1、R2 和 Rs 的值，计算待测电阻 Rx 的值。

6、改变比例臂的比值，重复步骤 4 和 5，测量多组数据。

7、测量电桥的灵敏度，在电桥平衡后，改变 Rs 的值，使检流计指针偏转一定的格数，记录ΔRs 和相应的Δn，计算电桥的灵敏度。

五、实验数据及处理1、测量待测电阻 Rx｜次数｜ R1（Ω）｜ R2（Ω）｜ Rs（Ω）｜ Rx（Ω）｜｜｜｜｜｜｜｜ 1 ｜ 100 ｜ 100 ｜ 3568 ｜ 3568 ｜｜ 2 ｜ 500 ｜ 500 ｜ 17852 ｜ 17852 ｜｜ 3 ｜ 1000 ｜ 1000 ｜ 35725 ｜ 35725 ｜平均值：Rx ＝（3568 ＋ 17852 ＋ 35725）／ 3 ＝ 190483（Ω）2、电桥灵敏度的测量｜ΔRs（Ω）｜Δn（格）｜ S（格/Ω）｜｜｜｜｜｜ 01 ｜ 5 ｜ 50 ｜｜ 02 ｜ 10 ｜ 50 ｜｜ 03 ｜ 15 ｜ 50 ｜平均值：S ＝（50 ＋ 50 ＋ 50）／ 3 ＝ 50（格/Ω）六、误差分析1、电阻箱本身存在误差，其刻度的准确度有限。

肇 庆 学 院肇 庆 学 院电子信息与机电工程 学院 普通物理实验 课 实验报告级 班 组 实验合作者 实验日期姓名: 学号 老师评定实实验原理：1．桥式电路的基本结构。

电桥的构成包括四个桥臂（比例臂R 2和R 3，比较臂R 4，待测臂R x ），“桥”——平衡指示器（检流计）G 和工作电源E 。

在自组电桥线路中还联接有电桥灵敏度调节器R G （滑线变阻器）。

2．电桥平衡的条件。

惠斯通电桥(如图1所示)由四个“桥臂”电阻（R 2、R 3、R 4、和R x ）、一个“桥”（b 、d 间所接的灵敏电流计）和一个电源E 组成。

b 、d 间接有灵敏电流计G 。

当b 、d 两点电位相等时，灵敏电流计G 中无电流流过，指针不偏转，此时电桥平衡。

所以，电桥平衡的条件是：b 、d 两点电位相等。

此时有U ab =U ad ，U bc =U dc ， 由于平衡时0=g I ，所以b 、d 间相当于断路，故有I 4=I 3 I x =I 2所以 44R I R I x x = 2233R I R I =可得x R R R R 324= 或 432R R R R x = 一般把K R R =32称为“倍率”或“比率”，于是 R x =KR 4要使电桥平衡，一般固定比率K ，调节R 4使电桥达到平衡。

3．自组电桥不等臂误差的消除。

实验中自组电桥的比例臂（R 2和R 3）电阻并非标准电阻，存在较大误差。

当取K=1时，实际上R 2与R 3不完全相等，存在较大的不等臂误差，为消除该系统误差，实验可采用交换测量法进行。

先按原线路进行测量得到一个R 4值，然后将R 2与R 3的位置互相交换（也可将R x 与R 4的位置交换），按同样方法再测一次得到一个R ’4值，两次测量，电桥平衡后分别有：432R R R R x ⋅='423R R R R x ⋅= 联立两式得： '44R R R x ⋅=由上式可知：交换测量后得到的测量值与比例臂阻值无关。

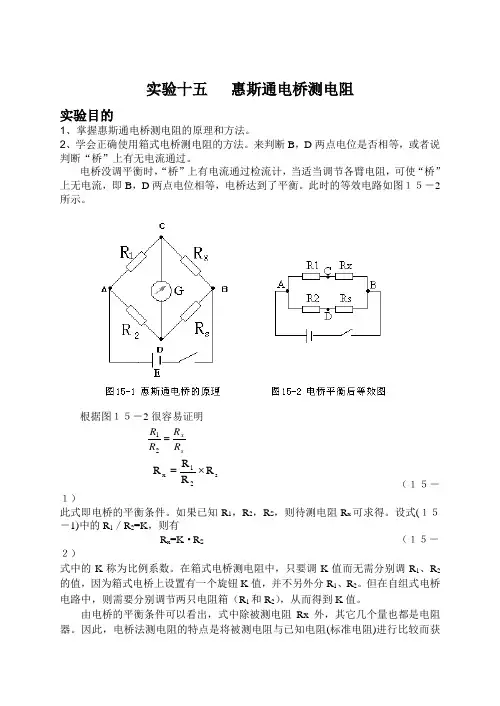

实验十五 惠斯通电桥测电阻实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会正确使用箱式电桥测电阻的方法。

来判断B ，D 两点电位是否相等，或者说判断“桥”上有无电流通过。

电桥没调平衡时，“桥”上有电流通过检流计，当适当调节各臂电阻，可使“桥”上无电流，即B ，D 两点电位相等，电桥达到了平衡。

此时的等效电路如图１５－2所示。

根据图１５－2很容易证明s xR R R R =21s 21x R R R R ⨯=（１５－１）此式即电桥的平衡条件。

如果已知R 1，R 2，R S ，则待测电阻R x 可求得。

设式(１５－1)中的R 1／R 2=K ，则有R x =K ·R S （１５－２）式中的K 称为比例系数。

在箱式电桥测电阻中，只要调K 值而无需分别调R 1、R 2的值，因为箱式电桥上设置有一个旋钮K 值，并不另外分R 1、R 2。

但在自组式电桥电路中，则需要分别调节两只电阻箱（R 1和R 2），从而得到K 值。

由电桥的平衡条件可以看出，式中除被测电阻Rx 外，其它几个量也都是电阻器。

因此，电桥法测电阻的特点是将被测电阻与已知电阻(标准电阻)进行比较而获得被测值的。

因而测量的精度取决于标准电阻。

一般来说，标准电阻的精度可以做的很高，因此，测量的精度可以达到很高。

伏安法测电阻中测量的精度要依赖电流表和电压表，而电流表和电压表准确度等级不可能作的很高，因此，测量精度不可能很高。

惠斯通电桥测电阻中，测量的精度不依赖电表，故其测量精度比伏安法的测量精度高。

2．电桥的灵敏度及影响因素电桥测量电阻，仅在电桥平衡时才成立的，而电桥的平衡是依据检流计的偏转来判断的，由于判断时受到眼睛分辨能力的限制而存在差异，会给测量结果带来误差，影响测量的准确性。

这个影响的大小取决于电桥的灵敏度。

所谓电桥灵敏度，就是在已经平衡的电桥里，当调节比较臂的电阻R S ，使改变一个微小量△R S ，使检流计指针离开平衡位置△d 格，则定义电桥灵敏度S 为S S R /R dS ∆∆=（１５－３）式中：R S 是电桥平衡时比较臂的电阻值，△R S ／R S 是比较臂的相对改变量。

惠斯通电桥实验报告标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-学院 3 班 学号 姓名实验日期 教师签字 成绩【实验名称】【实验目的】（1）掌握惠斯通电桥的基本原理。

（2）学会自组惠斯通电桥测电阻，掌握QJ23型箱式电桥的使用方法。

（3）了解直流电桥的灵敏度及影响它的因素，平衡电桥测量电阻的误差来源。

【实验仪器】ZX21电阻箱、检流计（或数字电压表）、QJ23型箱式电桥、滑线变阻器、待测电阻、保护电阻、直流稳压电源、导线、开关等。

【实验原理】（1） 惠斯通电桥原理惠斯通电桥就是一种直流单臂电桥，适用于测中值电阻，其原理电路如图7-4所示。

若调节电阻到合适阻值时，可使检流计G 中无电流流过，即B 、D 两点的电位相等，这时称为“电桥平衡”。

电桥平衡，检流计中无电流通过，相当于无BD 这一支路，故电源E 与电阻1R 、x R 可看成一分压电路；电源和电阻2R 、S R 可看成另一分压电路。

若以C 点为参考，则D 点的电位D V 与B 点的电位B V 分别为XXD SSB R R R EV R R R EV +=+=12 因电桥平BD V V =故解上面两式可得SXR R R R =21上式叫做电桥的平衡条件，它说明电桥平衡时，四个臂的阻值间成比例关系。

如果x R 为待测电阻，则有S X R R R R 21=。

选取1R 、2R 简单的比例如（11，惠斯通电桥原理图 （2） 电桥的灵敏度电桥的灵敏程度定义：S S R R nS ∆∆=灵敏度S 越大，对电桥平衡的判断就越容易，测量结果也越准确。

S 的表达式21S S R R I I nR R n S SS g gS S ⋅=⎪⎪⎭⎫ ⎝⎛∆∆∆∆=∆∆=()⎪⎪⎭⎫⎝⎛+++⎪⎪⎭⎫ ⎝⎛+++⎪⎪⎭⎫ ⎝⎛⋅++++=x s E s x g X g E x s R R R R R R R R R R R R R R R R R R ES S 21212211221（3）电桥的测量误差电桥的测量误差其来源主要有两方面，一是标准量具引入的误差，二是电桥灵敏度引入的误差。

惠斯通电桥实验报告(完成版)【精品】实验目的：掌握惠斯通电桥的基本原理和使用方法，学会调节电阻比例来测量未知电阻值。

实验器材：惠斯通电桥、标准电阻箱、未知电阻器、万用表。

实验原理：惠斯通电桥是一种测量电阻值的仪器，它利用交流电的品质来测量电阻。

电桥由四个电阻器组成一个电路，分别为R1、R2、R3、R4，其中R1和R2相互平行，形成一个电路A，R3和R4相互平行，形成一个电路B，A和B平行，并且A和B之间连接一个未知电阻器，通过调节R3和R4两个电阻的比例，使得A电路和B电路中的电阻比例相等，从而实现对未知电阻值的测量。

实验步骤：1.将电桥的四个电阻分别接好。

2.将未知电阻器接在A和B电路之间。

3.调整R3和R4两个电阻的比例，使得万用表读数最小。

4.调整电阻比例，以减小万用表读数，直到读数为0。

5.记录下R3和R4的比例值和电桥的平衡电阻值。

6.用标准电阻箱测量未知电阻器的电阻值，并与电桥的平衡电阻值比较，计算出未知电阻器的电阻值。

实验注意事项：1.在进行电桥平衡前，要先将未知电阻器调节到适当的阻值范围内。

2.调整电桥平衡时，要慢慢调整，避免过度调节导致万用表产生超过量程范围的读数。

3.在进行测量时，要注意保持电桥和未知电阻器的连接稳定，避免导线和接头接触不良。

实验结果：已知标准电阻值为330Ω，未知电阻值为XΩ，调节比例后，电桥平衡电阻值为150Ω，R3和R4的比例为1:4.3。

根据公式R1/R2=R3/R4，可得到R1/R2=4.3。

则可通过等效电路的公式：X=(R1+R2)/R2 * R4-R3 来计算出未知电阻的电阻值，代入数据可得：X=(1+4.3)/4.3 * (330-150) = 123.3Ω。

实验结论：通过惠斯通电桥的实验，我们成功测量出了一个未知电阻的电阻值，实验结果与标准电阻值基本一致。

同时，我们也掌握了惠斯通电桥的基本原理和使用方法，学习了调节电阻比例来测量未知电阻值的技能。

惠斯通电桥实验报告一、实验目的：1.了解惠斯通电桥实验的基本原理和操作方法；2.学习使用惠斯通电桥测量未知电阻的方法。

二、实验原理：实验所用的惠斯通电桥由四个电阻R1、R2、Rx、R4构成，接在一起形成一个平衡电桥。

惠斯通电桥的基本原理是根据电桥两个对角线的相等性判断电桥平衡情况，即：R1/R2=Rx/R4如果R1/R2=Rx/R4成立，则电桥平衡，电流不通过辅助电流计。

通过改变R1或R4或直流电压源电压，可实现电桥的平衡。

在平衡状态下，我们可以根据已知电阻R1、R2、R4和电源电压，计算出未知电阻Rx的阻值。

三、实验器材：1.电桥主机2.可调式直流电源3.标准电阻箱4.未知电阻箱5.电阻选择开关四、实验步骤：1.按照电桥连接原理，将电桥主机、可调式直流电源和标准电阻箱连接好。

2.将未知电阻箱和电阻选择开关连接到电桥主机的Rx端口。

3.设定合适的电桥平衡参数，如将R1、R2、R4的阻值设定为已知值，保证电桥平衡。

4.测量平衡时的电桥主机侧的电流值，记录下来。

5.根据电桥平衡条件的公式R1/R2=Rx/R4，计算未知电阻Rx的阻值。

五、实验数据记录与分析：根据实验步骤记录实验数据，然后进行数据分析，计算出未知电阻Rx的阻值。

六、实验结果与讨论：1.将计算得到的未知电阻Rx的阻值与实际标准阻值进行比较，从而评价测量的准确性。

2.分析实验误差产生的原因，并提出改进方法。

七、实验结论：通过实验测量，我们可以利用惠斯通电桥准确地测量未知电阻Rx的阻值，并根据实验数据进行数据分析和误差分析。

实验的结果可以得出判断未知电阻的阻值，并评价测量的准确性。

八、实验心得体会：通过本次实验，我了解了惠斯通电桥的基本原理和操作方法。

实验要求我们掌握测量电桥平衡时的参数设定和数据计算方法。

通过实验，我也体会到了实验过程中的注意事项和数据处理的重要性。

这个实验对于我深入了解电路中电阻的测量方法和电桥的应用具有很大的帮助。

惠斯通电桥测电阻实验报告-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII2惠斯通电桥测电阻实验目的1．了解惠斯通电桥的构造和测量原理 2．熟悉调节电桥平衡的操作步骤 3．了解提高电桥灵敏度的几种途径 实验仪器万用电表、电阻箱、检流计、滑动变阻器、直流电源、待测电阻、电键、导线、箱式电桥实验原理1．惠斯通电桥工作原理图（一）是惠斯通电桥电路。

四个电阻R 1（R x ）、R 2、R 3、R 4，称作电桥的四个桥臂，组成四边形abcd 。

对角bd 之间连接检流计G ，构成“桥”，用以比较桥两端的电位。

当b 和d 两点的电位相等时，检流计G 指零，即 I G ＝0，电桥达到了平衡状态。

此时有AD AB U U = DC BC U U = （1）即 4211R I R I ⋅=⋅ （2）3221R I R I ⋅=⋅ （3）c图（一）惠斯通电桥原理图3两式相除，得 3421R R R R = （3’）或者 4231R R R R ⋅=⋅ （4）上两式表明：当电桥达到平衡时，电桥相邻臂电阻之比相等，或者说电桥相对臂电阻之乘积相等。

若R 2、R 3、R 4为已知，则待测电阻R 1（R x ）可由下式求出x R R R R R ==2341 （5） 通常称R 1为测量臂，R 4、R 3为比例臂，R 2为比较臂。

所以电桥由四臂（测量臂、比较臂和比例臂）、检流计和电源三部分组成。

与检流计串联的限流电阻R G 和电键K G 都是为在调节电桥平衡式保护检流计，不使其在长时间内有较大电流通过而设置的。

2．换位测量法的原理R 1与R 2位置对换，当I G ＝0时，x R R R R R ==,2431 （6） 由式（5）和式（6）可知,22R R R x = （7）通过换位测量法求出的R x 的值仅仅与R 2和R 2'有关，这就修正了由于电阻丝阻值不均匀所带来的系统误差。

用惠斯通电桥测电阻_实验报告实验名称：用惠斯通电桥测电阻实验目的：1.了解惠斯通电桥的工作原理；2.掌握用惠斯通电桥测量电阻的方法；3.通过实验验证电阻的测量结果。

实验器材：1.惠斯通电桥2.电阻箱3.能量电池4.电流表5.电压表6.手动调节器7.实验导线实验原理：惠斯通电桥是一种测量电阻的电路，其基本原理是通过调节电桥中的电阻，使得电桥平衡，即两侧空穴的电位差为零。

在电桥平衡状态下，根据桥路中的电阻关系可以计算出待测电阻的值。

根据惠斯通电桥的平衡条件，可得到以下公式：R1/R2=Rx/R3实验步骤：1.将电阻箱的接线端与惠斯通电桥的ABCD四个接线端相连，将能量电池的正极与A点相连，负极与D点相连。

2.打开电桥上的开关，调整手动调节器使电桥平衡。

3.读取电流表和电压表上的数值，记录下来。

4.根据电流表和电压表的读数计算所测电阻的大小。

实验数据：已知R1=100Ω，R2=200Ω，R3=300Ω测得电流表读数I=0.5A，电压表读数U=1.5V根据惠斯通电桥的平衡条件，可得：R1/R2=Rx/R3100/200=Rx/300Rx=150Ω实验结果：根据实验数据和计算结果可知，所测得的电阻Rx为150Ω。

实验讨论与分析：在实验中，通过调节电桥中的电阻，使得电桥平衡，即使两侧的电位差为零。

通过读取电流表和电压表的数值，可以计算出待测电阻的大小。

实验结果与计算结果相符，验证了电桥测量电阻的有效性。

然而，在实际操作中可能会存在误差。

例如，电桥的灵敏度可能不够高，导致测量结果不够准确。

此外，电路的接线、电阻箱的调节等也可能产生误差。

为提高测量的准确性，可以多次测量求平均值，或者采用更精密的仪器。

实验总结：通过本次实验，我们了解了惠斯通电桥的工作原理，并学会了用惠斯通电桥测量电阻的方法。

实验结果与计算结果相符，说明惠斯通电桥在测量电阻方面具有一定的准确性和可靠性。

在实际应用中，惠斯通电桥常用于精密测量电路中，为电路设计和维护提供了有力的工具。

惠斯通电桥实验报告
惠斯通电桥实验旨在证明一个理论：每只电桥的电路参数均为未知的情况下，根据一
定的测试电流和电压结果，电路参数可以准确求得。

由此，可以准确测试出未知电路参数。

惠斯通电桥实验用四只电阻、一只电容和一只可调电阻作为电桥的构件，构成一个实
验水平的惠斯通电桥。

实验过程如下：首先，使得可调电阻的初始电阻等于已知电阻的中值，并设置两个电源，一个为正电源，一个为负电源。

同时，观察A、B、C、D四个回路之间的电束比，并
按此比例调整负极和正极上的电源电压值，直至比例达到一定值。

此时正(负)极和已知电
阻之间的负(正)极叶脉冲就形成了一个四线回路，其中可调电阻有四段模拟环路，而四段
环路与其他电阻和电容之间形成了一个非线性分布开关。

如此得到实验的结果，通过求解
实验得到的电压和电流数据中的误差，最终可以准确确定电桥的电路参数，从而完成惠斯
通电桥实验的目的。

实验结果表明，采用惠斯通电桥的方法，可以准确的求得由未知因素构成的未知电桥
参数。

通过惠斯通电桥实验，可以有效开发和测试电子元件及电子设备，也可用于测量某
些特性或检测信号，建立信号分析。

物理试验-用惠斯通电桥测电阻-试验汇报首都师范大学物理实验报告班级___信工C班___ 组别______D______姓名____李铃______ 学号__日期___.4.24__ 指导教师___刘丽峰___【试验题目】_________用惠斯通电桥测电阻___【试验目旳】1.掌握惠斯通(Wheastone)电桥测电阻旳原理;2.学会对旳使用惠斯通电桥测量电阻旳措施;3.理解提高电桥敏捷度旳几种措施;4.学会测量单电桥旳敏捷度。

【试验仪器】QJ- 23型箱式电桥, 滑线电阻, 转柄电阻箱(0,99999.9Ω), 检流计, 直流电源, 待测电阻, 开关, 导线若干。

【试验原理】1(惠斯通电桥测量电阻旳原理图5.1是惠斯通电桥旳原理图。

图中R1.R2和R0是已知阻值旳电阻, 它们和被测电阻Rx连成一种四边形, 每一条边称作电桥旳一种臂。

四边形旳对角A和B 之间接电源E;对角C和D之间接有检流计G, 它像桥同样。

电源接通, 电桥线路中各支路均有电流通过。

当C.D两点之间旳电位不相等时, 桥路中旳电流IG?0, 检流计旳指针发生偏转;当C.D两点之间旳电位相等时,“桥”路中旳电流IG=0, 检流计指针指零, 这时我们称电桥处在平衡状态。

当电桥平衡时, ,两式相除可得到Rx旳测量公式(5-1)电阻R1R2为电桥旳比率臂, R0为比较臂, Rx为待测臂。

只要检流计足够敏捷, 等式(1)就能相称好地成立, 被测电阻值Rx可以仅从三个已知电阻旳值来求得, 而与电源电压无关。

由于R1、R2和R0可以使用原则电阻, 而原则电阻可以制作得十分精密, 这一过程相称于把Rx和原则电阻相比较, 因而测量旳精确度可以到达很高。

首都师范大学物理实验报告2(电桥旳敏捷度电桥平衡后, 将R0变化?R0, 检流计指针偏转?n格。

假如一种很小旳?R0能引起较大旳?n偏转, 电桥旳敏捷度就高, 电桥旳平衡就可以判断得更精细。

电表(检流计)旳敏捷度是以单位电流变化量所引起电表指针偏转旳格数来定义旳, 即(5-2)同样在完全处在平衡旳电桥里, 若测量臂电阻Rx变化一种微小量?Rx, 将引起检流计指针所偏转旳格数?n, 定义为电桥敏捷度, 即(5-3) 不过电桥敏捷度不能直接用来判断电桥在测量电阻时所产生旳误差, 故用其相对敏捷度来衡量电桥测量旳精确程度, 即有(5-4)定义为电桥旳相对敏捷度。
