直流电桥测电阻实验报告数据
直流电桥测电阻实验报告数据需要根据具体的实验过程和结果进行记录和分析。
以下是一些可能的实验数据记录和处理的示例：
实验目的：
•了解单电桥测电阻的原理，初步掌握直流单电桥的使用方法。
•单电桥测量铜丝的电阻温度系数，学习用作图法和直线拟合法处理数据。
•了解数字电表的原理和线性化设计的方法。
实验原理：
•惠斯通电桥测电阻：惠斯通电桥是最常用的直流电桥。
其中，R1和R2
是已知阻值的标准电阻，他们和被测电阻构成四个“臂”，对角B和C上的电流相同（即：I1=I4），根据惠斯通电桥原理，可得被测电阻R3=R1*R2/R4。
实验步骤：
1.准备实验器材，包括单电桥、数字电表、铜丝、热敏电阻等。
2.将铜丝固定在单电桥的“臂”上，连接数字电表。
3.调整单电桥的“臂”的长度和角度，使数字电表的读数达到最大值。
4.记录数字电表的读数，根据实验原理计算铜丝的电阻值。
5.改变实验条件（如温度），重复步骤3和4，记录多组数据。
实验数据：
实验结论：
•通过本次实验，我们使用直流电桥法测量了铜丝的电阻值，并且掌握了直流电桥法的实验操作方法和原理。
•实验结果表明，铜丝的电阻值随温度变化而变化，符合金属电阻随温度升高而增大的规律。
•在实验过程中，我们学习了用作图法和直线拟合法处理数据的方法，对数字电表的原理和线性化设计有了更深入的了解。
实验十八直流电桥测电阻实验报告一、实验目的1.掌握直流电桥的基本结构、原理和使用方法；2.学习使用直流电桥测量电阻。
二、实验仪器与器材1.直流电桥主体：包括电源、电桥、电流计等组成；2.高精度套装电阻箱；3.电导线；4.多用表；5.尺子。
三、实验原理直流电桥的基本原理就是根据欧姆定律，利用电桥平衡条件来测电阻值。
在实验中，通过调整电桥的阻值，使得电流为零，即在两端读取到相同电压，此时被测电阻值等于设置的阻值。
四、实验步骤1.将直流电桥接通电源，并将高精度套装电阻箱接入电桥的两个相反支路上；2.调节电阻箱阻值，使得电桥两侧的电流为零；3.记录此时电阻箱上的阻值，即为被测电阻值；4.通过多用表检查测量结果的准确性。
五、实验数据记录与处理1.实验数据记录使用直流电桥对5个不同电阻进行测量，分别记录电桥两侧的电阻值和电阻箱上的设定阻值，并计算误差。
被测电阻（Ω）电桥两侧电阻（Ω）设定阻值（Ω）误差（Ω）R1 2.98 3 0.02R2 4.01 4 0.01R3 10.03 10 0.03R4 20.05 20 0.05R5 50.02 50 0.022.数据处理将每次测量得到的数据进行误差计算，如下所示：误差=电桥两侧电阻-设定阻值每次测量的误差都小于0.1Ω，符合实验的要求。
六、实验结果分析与讨论通过本实验，我们掌握了使用直流电桥测量电阻的方法，并且对测得的数据进行了处理分析。
由于实验所用的仪器与器材都是高精度的，所以测量结果的误差较小，符合要求。
在实际应用中，直流电桥是一种常用的测试电阻的工具，其精度可以达到0.1%以上，比其他测量方法更为准确和稳定。
因此，掌握直流电桥的原理和操作方法对于电阻的测量和实验研究非常重要。
七、实验总结通过本实验，我们学会了使用直流电桥测量电阻，并对测量结果进行了处理和分析。
实验过程中，注意到电阻的接触是否良好，避免一些干扰因素对测量结果的影响。
并且在实验结束后，对仪器进行了正确的关闭和清理。
直流平衡电桥测电阻实验报告记录实验目的：1. 了解直流平衡电桥的基本原理和测量电阻的方法3. 验证欧姆定律和串联与并联规律实验器材：电池、电阻箱、电流表、电压表、直流平衡电桥实验原理：直流平衡电桥是一种测量电阻的仪器，其原理基于基尔霍夫电路定律。
当桥路四个电阻相等时，桥路两端电压差为零，此时称为平衡状态。
在平衡状态下，另外一个待测电阻可以由电桥电路中其余电阻值的关系计算出来。
电桥误差主要来源于电桥的非线性和接触电阻，可以通过合理选择电桥和精确校准电桥来减小误差。
实验步骤：1. 搭建电桥电路，具体见图1。
2. 调节电阻箱，使得电桥两侧电压差为零。
3. 记录电桥电路中各个电阻箱的电阻值，计算出待测电阻值。
4. 重复以上步骤多次，计算出待测电阻的平均值。
5. 用电流表和电压表测量电桥电路中的电流和电压，验证欧姆定律和串联与并联规律。
6. 记录实验结果并进行分析。
实验结果：在电桥电路中，选取R1=R2=100Ω，R3=600Ω，R4为待测电阻，测得电桥两侧电压差为零时，R4的电阻值为：R4= ( R3 × R2 ) / R1 = 600 × 100 / 100 = 600Ω重复测量多次，得到待测电阻平均值为600Ω。
误差分析：电桥误差主要来自电桥本身非线性和接触电阻等因素。
在实验中，应该通过合理选择电桥和精确校准电桥来减小误差。
并且，在操作电阻箱时需要小心，尽量保证电阻箱内接触良好。
在测量电流和电压时，应该注意测量仪器的精度，以免误差。
本实验采用直流平衡电桥测量电阻的方法，实验结果表明该方法可行。
经过多次测量和计算，得出的待测电阻值与理论值相符。
在实验中，应该注意减小电桥误差，并且保证电阻箱内接触良好，测量仪器的精度，以免误差。

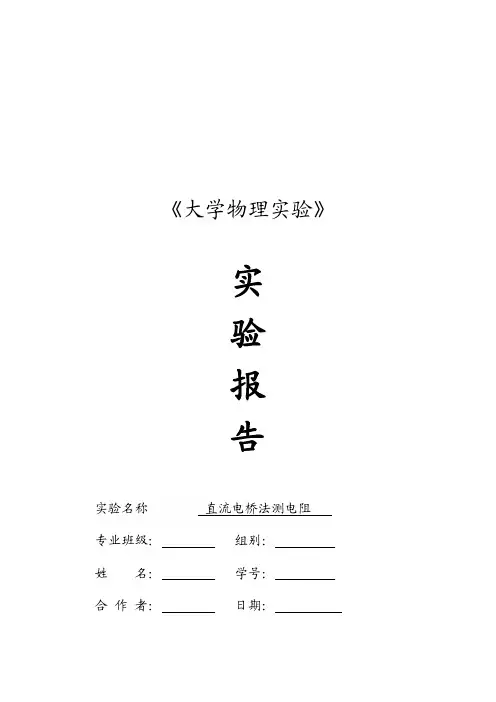

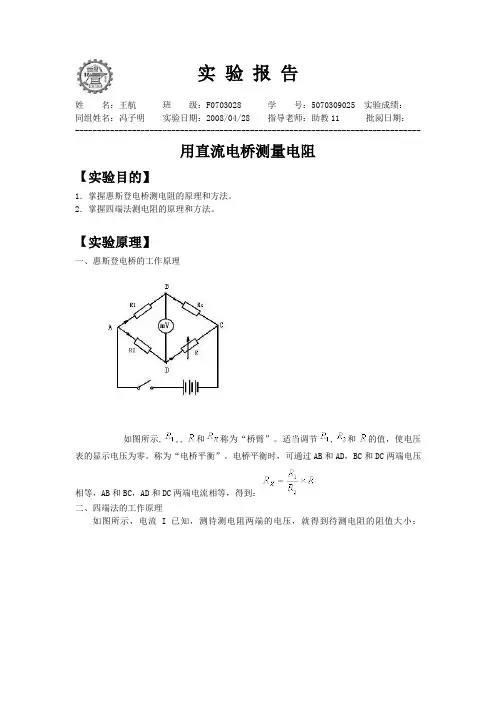

实验报告实验名称直流电桥法测电阻专业班级：组别：姓名：学号：合作者：日期：12x s R R R R =(2)此式即为惠斯通电桥测中值电阻的原理。
实验内容与数据处理1.惠斯通电桥测中值电阻测量数据及处理取工作电压3V ,使用惠斯通单臂电桥测量标称值分别为75.0Ω、6.20Ω、470Ω、110750⨯Ω、210910⨯Ω的电阻,将测量结果与万用表的测量结果做对比，数据记录如表1所示：表1箱式惠斯通电桥测电阻数据被测电阻标称值Ω/万用表读数惠斯通电桥测量值倍率KΩ/s R Ω/x R Ω∆/仪１％±⨯1-1075076.6Ω2-10744074.40±0.1508１％±⨯2-10620 6.2Ω3-106246 6.246±0.12692１％±⨯0104700.496Ωk 1-104684468.4±0.9568１％±⨯1107507.51Ωk 175037503±15.206１％±⨯21091091.3Ωk 10912191210±461.052.开尔文双臂电桥测铜导线的电阻率（1）铜导线几何尺寸数据记录表表2铜导线待测部位长度和直径123456平均值初D (mm)0.0010.0020.0020.0020.0010.001末D (mm)2.965 2.952 2.927 2.944 2.9502943铜线直径D (mm)2.964 2.950 2.925 2.942 2.9492942 2.945测量部位长度(mm)32.9032.5632.7833.0632.6632.8232.80（2）铜导线电阻测量数据及计算表表3箱式开尔文电桥测铜导线电阻数据及计算表倍率k读数盘值R S铜丝电阻R X (Ω)R X 平均值(Ω)110-4 3.50 3.50⨯10-4 3.58⨯10-4210-4 3.35 3.35⨯10-4310-4 3.65 3.65⨯10-4410-4 3.40 3.40⨯10-4510-4 3.78 3.78⨯10-4610-43.823.82⨯10-4在此图中还增加了桥臂电阻R3、R4，这样把P2和P3两点的接触电阻并入了较高值的R3、R4中；C2和C3用短粗导线相连，设其电阻为r。

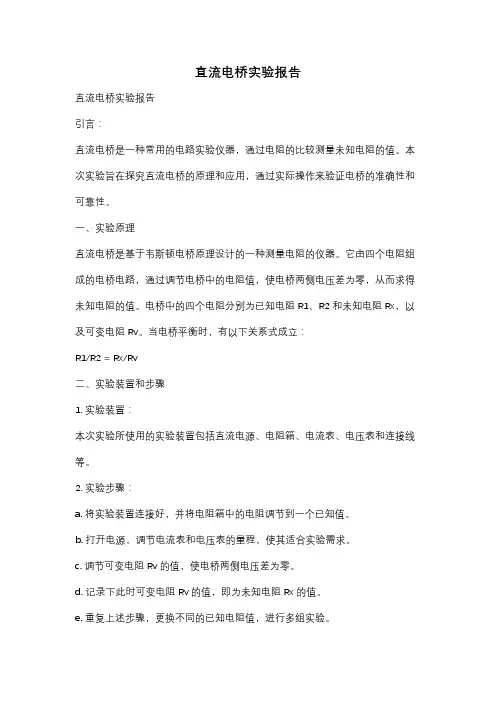

直流电桥测电阻实验报告实验目的本实验的目的是通过直流电桥方法测量给定电阻的阻值，并熟悉电桥的工作原理和使用方法。
实验原理直流电桥是一种广泛应用于测量电阻的仪器。
其基本原理是利用电桥平衡条件来测量待测电阻的阻值。
一个典型的直流电桥由四个电阻组成，分别是R1、R2、R3和Rx。
其中R1和R2称为标准电阻，R3称为电位器。
电桥的基本工作原理是通过改变电位器的电阻，使电桥两对端电压为零，即平衡状态。
根据直流电桥的平衡条件公式可得：R1 / R2 = Rx / R3通过这个公式，可以求解出待测电阻Rx的阻值。
为了提高测量的准确性，通常会取多个平衡点进行测量，并取平均值作为最终结果。
实验步骤1.按照实验要求，搭建直流电桥电路。
2.通过调整电位器，使得电桥两端电压为零，记录下此时电位器的阻值。
3.重复步骤2，至少取三组平衡点，记录下每次电位器的阻值。
4.计算每次测量得到的待测电阻Rx的平均值。
5.比较测量结果与标准值，计算误差并分析原因。
实验数据和结果下表是实验中测量得到的数据：测量次数电位器阻值(Ω)待测电阻Rx (Ω)1 100 1002 105 1053 98 98根据上表数据，计算得到待测电阻 Rx 的平均值为101.00 Ω。
计算误差和分析假设标准值为100 Ω，根据测量结果与标准值的差异计算出相对误差：误差 = | (测量值 - 标准值) / 标准值 | × 100%= | (101.00 - 100) / 100 | × 100%= 1%从计算结果可以看出，测量结果的误差为 1%。
这种误差可能来自于实验中存在的一些不确定因素，比如接线不良、电源波动等。
结论通过直流电桥方法测量得到的待测电阻 Rx 的阻值为101.00 Ω，相对误差为 1%。
这个结果与预期的标准值接近，说明实验的准确性较高。
但仍需注意实验中存在的不确定因素，以提高测量结果的可靠性。
实验总结本次实验中，我们通过搭建直流电桥电路并调整电位器，成功测量了给定电阻的阻值。
直流电桥法测电阻实验报告实验目的：1.了解直流电桥法测量电阻的原理；2.掌握直流电桥法测量电阻的实验操作方法；3.探究不同测量条件下对测量结果的影响。
实验原理：实验器材：直流电源、电桥、标准电阻、待测电阻、电阻箱、导线等。
实验步骤：1.连接电路：将直流电源的正负极分别连接到电桥电路的相应接口；2.调节滑动变阻器：通过调节滑动变阻器的滑片，使电流表的示数尽量接近零，并固定滑片位置；3.加入标准电阻：在电桥电路上加入一个已知电阻的标准电阻；4.测量电阻：将待测电阻连入电桥电路中，通过调节电桥电路中的标准电阻使电流表示数最接近零；5.记录实验数据：记录标准电阻值、电阻箱设置值以及调节滑动变阻器时的示数；6.重复实验：根据实验需要，可以多次重复实验获取更准确的结果。
实验数据处理：1.计算未知电阻值的实验结果：根据电桥电路中的已知电阻值和相应示数，可以通过比值关系计算出待测电阻的值；3.讨论实验结果：根据实验数据和误差分析，讨论实验结果的准确性，分析实验中可能存在的问题和改进措施。
实验结果和误差分析：实验中我们使用直流电桥法测量了一个未知电阻的值，记录了实验数据如下：标准电阻值：1000Ω电阻箱设置值：500Ω调节滑动变阻器的示数：50我们通过计算得到的待测电阻值为：500Ω×1000Ω/50=1000Ω1.电桥电路的接线不稳定，会对实验结果产生影响；2.电阻箱的阻值可能存在一定的误差，会对实验结果产生影响；3.实验中可能存在读数误差和实验操作误差等。
为了提高实验结果的准确性，我们可以采取以下改进措施：1.保持电桥电路的接线稳定，并检查电路中的连接情况；3.实验中要仔细读数，减小读数误差的影响；4.多次重复实验，取平均值来减小随机误差的影响。
结论：。
实验报告实验名称直流电桥法测电阻专业班级：组别：姓名：学号：合作者：日期：12x s R R R R =(2)此式即为惠斯通电桥测中值电阻的原理。
实验内容与数据处理1.惠斯通电桥测中值电阻测量数据及处理取工作电压3V ,使用惠斯通单臂电桥测量标称值分别为75.0Ω、6.20Ω、470Ω、110750⨯Ω、210910⨯Ω的电阻,将测量结果与万用表的测量结果做对比，数据记录如表1所示：表1箱式惠斯通电桥测电阻数据被测电阻标称值Ω/万用表读数惠斯通电桥测量值倍率KΩ/s R Ω/x R Ω∆/仪１％±⨯1-1075076.6Ω2-10744074.40±0.1508１％±⨯2-10620 6.2Ω3-106246 6.246±0.12692１％±⨯0104700.496Ωk 1-104684468.4±0.9568１％±⨯1107507.51Ωk 175037503±15.206１％±⨯21091091.3Ωk 10912191210±461.052.开尔文双臂电桥测铜导线的电阻率（1）铜导线几何尺寸数据记录表表2铜导线待测部位长度和直径123456平均值初D (mm)0.0010.0020.0020.0020.0010.001末D (mm)2.965 2.952 2.927 2.944 2.9502943铜线直径D (mm)2.964 2.950 2.925 2.942 2.9492942 2.945测量部位长度(mm)32.9032.5632.7833.0632.6632.8232.80（2）铜导线电阻测量数据及计算表表3箱式开尔文电桥测铜导线电阻数据及计算表倍率k读数盘值R S铜丝电阻R X (Ω)R X 平均值(Ω)110-4 3.50 3.50⨯10-4 3.58⨯10-4210-4 3.35 3.35⨯10-4310-4 3.65 3.65⨯10-4410-4 3.40 3.40⨯10-4510-4 3.78 3.78⨯10-4610-43.823.82⨯10-4在此图中还增加了桥臂电阻R3、R4，这样把P2和P3两点的接触电阻并入了较高值的R3、R4中；C2和C3用短粗导线相连，设其电阻为r。
直流电桥测电阻实验报告一、实验目的（1）了解单电桥测量电阻的原理，利用此原理测量电阻以及铜丝电阻的温度系数。
（2）通过处理实验所得数据，学习作图法与直线拟合法。
（3）利用电阻与温度关系，构造非平衡互易桥组装数字温度计，并学习其应用分析设计方法。

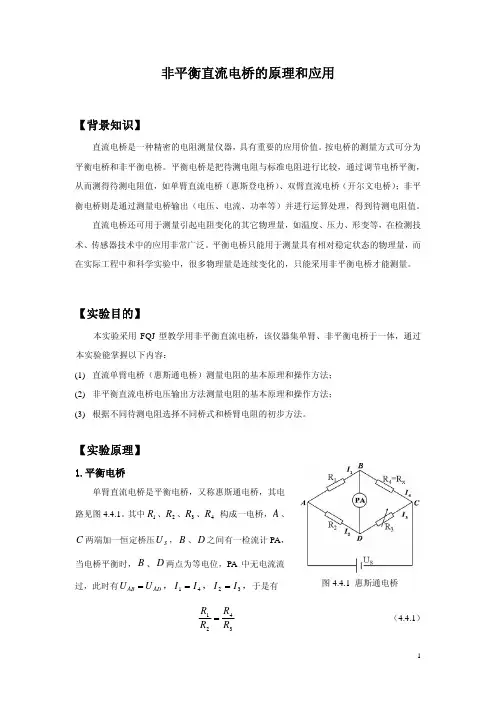

二、实验原理（1）惠斯通电桥测量电阻（1-1）电桥原理：当桥路检流计中无电流通过时，表示电桥已经达到平衡，此时有Rx/R2 = R/R1，即Rx = (R2/R1)*R。
其中将(R2/R1)记为比率臂C，则被测电阻可表示为Rx=C*R。
（1-2）实际单电桥电路在实际操作中，通过调节开关c位置，改变比率臂C；通过调节R中的滑动变阻器，改变R。
调节二者至桥路检流计中无电流通过，已获得被测电阻阻值。
（2）双电桥测低电阻（2-1）当单电桥测量电阻阻值较低时，由于侧臂引线和接点处存在电阻，约为10^-2~10^-4Ω量级，故当被测电阻很小时，会产生较大误差。
故对单电桥电路进行改进，被测电阻与测量盘均使用四段接法：，同时增设两个臂R1'和R2'。
（2-2）电路分析：由电路图知：① I3*Rx + I2*R2’ = I1*R2 ② I3*R + I2*R1’ = I1*R1 ③ I2*(R2’+R1’) = (I3=I2)*r 综合上式可知：⎪⎭⎫ ⎝⎛-+++='1'212'2'1'*121R R R R R r R R r R R R R x 利用电桥结构设计，可满足⎪⎭⎫⎝⎛='1'212R R R R ，同时减小r ，可是Rx 仍满足Rx = (R2/R1)*R ，即Rx=C*R 。
（3）铜丝的电阻温度特性及数字温度计设计 （3-1）铜丝的电阻温度特性∵一般金属电阻均有：Rt = R0(1+αR*t)，且纯铜αR 变化小 ∴αR = (Rt - R0)/(R0*t) （3-2）数字温度计设计 （3-2-1）非平衡电桥将检流计G 换为对其两端电压的测量，满足：⎪⎭⎫⎝⎛+-+=Rt R Rt R R R E t 21U 。
