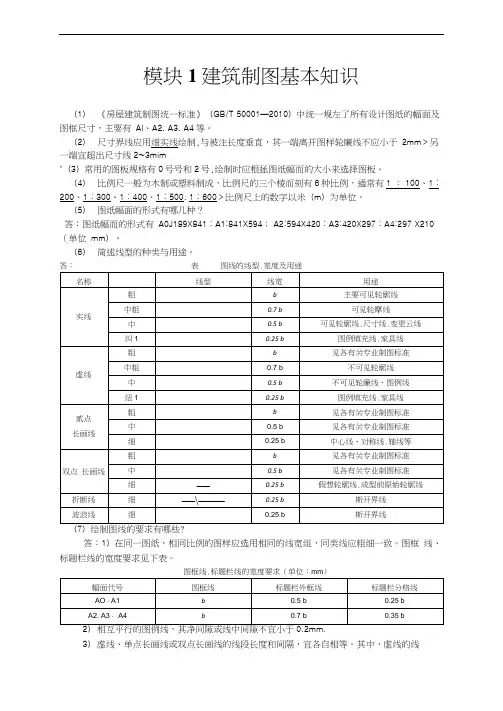

模块1建筑制图基本知识
（1） 《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规左了所有设计图纸的幅面及
图框尺寸，主要有 Al、A2. A3. A4等。
（2） 尺寸界线应用细实线绘制,与被注长度垂直，其一端离开图样轮廉线不应小于 2mm＞另一端宜超出尺寸线2~3mim
"（3）常用的图板规格有0号号和2号,绘制时应根拯图纸幅而的大小来选择图板。
（4） 比例尺一般为木制或塑料制成，比例尺的三个棱而刻有6种比例，通常有1 ： 100、1 :
200、1 : 300、1 : 400、1 : 500. 1 : 600＞比例尺上的数字以米（m）为单位。
（5） 图纸幅面的形式有哪几种？
答：图纸幅而的形式有 A0J189X841 : A1:841X594； A2:594X420 : A3:420X297 : A4:297 X210
（单位 mm）。
（6） 简述线型的种类与用途。
答： 表 图线的线型.宽度及用途
名称
线型 线宽 用途
实线 粗
b 主要可见轮廓线
中粗
0.7 b 可见轮摩线
中
0.5 b 可见轮廓线.尺寸线.变更云线
纠1
0.25 b 图例填充线.家具线
虚线 粗
b 见各有关专业制图标准
中粗
0.7 b 不可见轮廓线
中
0.5 b 不可见轮廉线、图例线
纽1
0.25 b 图例填充线.家具线
贰点
长画线 粗
b 见各有关专业制图标准
中
0.5 b 见各有关专业制图标准
细
0.25 b 中心线、对称线.轴线等
双点 长画线 粗
b 见各有关专业制图标准
中
0.5 b 见各有关专业制图标准
细 — 0.25 b 假想轮廓线.成型前原始轮廓线
折断线 细 —\—— 0.25 b 斯开界线
波浪线 细
0.25 b 斯开界线
（7）绘制图线的要求有哪些?
答：1）在同一图纸，相同比例的图样应选用相同的线宽组，同类线应粗细一致。图框 线、标题栏线的宽度要求见下表。
建筑识图与构造复习

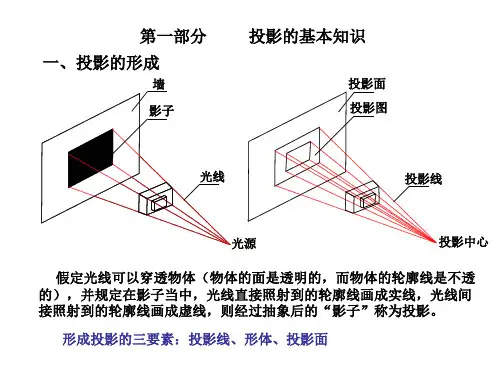

一、投影法的分类
中心投影法
平行投影法
斜投影法
正投影法
二、正投影的基本特征：真实性、积聚性、类似性。
三、三个投影图之间存在的投影关系： 长对正
高平齐
宽相等
四、直线对H面的倾角用α表示，对V面的倾角用β表示，对W面的
倾角用γ表示。
五、剖面图的形成
定义：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分像投影面进行投影，所成的图形为剖面图。
六、断面图的形成
假想用一个剖切平面将物体剖开，只绘出剖切平面到部分的图形称为断面图。
七、建筑的概念
建筑物=建筑物＋构造物 建筑物的构成要素：建筑功能（主导）、建筑技术（先提条件）、建筑形象（艺术性）。
建筑的使用功能是建筑的目的，是主导因素。技术和物质条件是实现建筑使用功能的手段，而建筑的艺术形象是建筑功能、技术、艺术内容的综合体现。
八、建筑按照使用性质分为：民用建筑（非生产性建筑）、工业建筑、农业建筑。
九、建筑按照结构所用的材料分类：木结构，混合结构，钢筋混凝土结构，钢结构，钢、钢筋混凝土结构。
十、按照建筑的层数或总高度分类：
1·单多层建筑〖27m以下的住宅建筑，建筑高度不超过24m（或超过24m的单层）的公共建筑和工业建筑。〗
2·高层建筑〖建筑高度大于27m的住宅建筑和其他建筑高度大于24m非单层建筑〗。
3·超高层建筑〖建筑总高度超过100m时，为超高层建筑〗。
十一、建筑的耐火等级
耐火等级：非燃烧体、难燃烧体、燃烧体、易燃烧体。
耐火极限是指：对任一建筑结构件按时间－温度标准曲线进行耐火试验，构件从受到火的作用时起到失去支持能力或完整性破坏或失去隔火作用时止的这一段时间，以小时为单位。
十二、建筑的组成构件与作用
1·基础：是墙或柱下面的承重构件。承受建筑物的全部荷载并将这些荷载传给地基。
建筑构造与识图
建筑构造是指建筑物的组成和结构方式。它是建筑设计和施工的重要组成部分。一个优秀的建筑构造能够保证建筑物的稳定性、安全性和寿命。而为了更好地理解和应用建筑构造，识图是一个必不可少的技能。
建筑构造的分类
建筑构造按照不同的标准和要素可以有不同的分类方式。按结构形式分类，可以分为框架结构、筒状结构、悬索结构等；按构造材料分类，可以分为混凝土构造、钢结构、木结构、玻璃幕墙等；按建筑功能分类，可以分为住宅、商业、工业等。
在设计过程中，理解建筑构造非常重要。设计师需要考虑建筑的使用情况和环境影响，为了确保建筑物的安全和持久性，必须选择最适合的结构类型和材料。
建筑识图的意义
建筑识图是指通过对建筑物的各种构造图纸进行解析和应用，来理解建筑结构和形体，掌握建筑造型和施工流程的技能。
建筑识图不仅是设计师和建筑师的必备技能，更是施工和项目管理人员的必备技能。识图可以帮助工程师深入理解设计方案、检查施工质量、规划合理的施工工序，同时也可以帮助监理人员对施工进度进行管理和评估。
常用的建筑识图
平面图
平面图是一张展示建筑物内部各个空间在水平方向上的结构图纸，包括房间数量、大小和位置等。平面图是设计和规划各种功能区域的基础，也是建立各种空间关系和流线的重要依据。
立面图
立面图是一张展示建筑物外观及构造的垂直视图图纸。通过立面图，可以看到建筑物的立面外貌主要特征，规划建筑外部材料和颜色，确定建筑物构造和外部细节。
剖面图
剖面图是一张沿着建筑房间和墙壁的切面展示建筑物内部结构和细节的图纸。剖面图是设计师和工程师之间沟通设计意图和施工方式效果的桥梁。 细节图
细节图是一张展示建筑物内部结构和细节的详细图纸。它包括构造和装饰细节，如窗户和门的细节部分等。
建筑构造和识图技能的重要性在建筑项目过程中不言自明。设计、施工、监理等多个职业岗位都需要相关的技能。建筑构造和识图还是一个复杂的学科，需要不断的学习和实践，方可真正掌握。
博学笃行 自强不息
1
建筑识图与构造
摘要:
建筑识图与构造是一门重要的建筑学科，它关注建筑设计与建筑施工的相关技术和知识。本文将介绍建筑识图与构造的基本概念、原理和应用，以帮助读者更好地了解和应用这一领域的知识。
1. 引言
建筑识图与构造是建筑学科中非常重要的一个领域。它关注建筑设计与建筑施工的相关技术和知识，是建筑师和建筑工程师必备的基础知识和技能之一。本文将从建筑识图和建筑构造两个方面来介绍这一学科的基本概念和原理。
2. 建筑识图
建筑识图是指通过图纸和图像来表达建筑设计的过程。它是建筑设计师与建筑施工者之间沟通的桥梁，也是建筑设计师表达自己设计意图的重要手段。建筑识图包括平面图、立面图、剖面图、细部图等。平面图用于展示建筑设计在平面方向的布局和构造，立面图用于展示建筑设计在立面方向的外观和构造，剖面图用于展示建筑设计在剖面方向的构造和材料使用，细部图用来展示建筑设计中的细节构造和材料组合。建筑识图的准确与否直接影响到建筑设计的实施和施工的顺利进行。
博学笃行 自强不息
2
3. 建筑构造
建筑构造是指建筑物各构件之间的连接和组合方式。建筑构造包括结构构造、外墙构造、屋面构造等。结构构造是建筑物的骨架，主要包括梁、柱、墙等。外墙构造是建筑物外部的墙体构造，主要包括砖墙、石墙、玻璃幕墙等。屋面构造是建筑物的顶部构造，主要包括瓦片屋面、金属屋面、混凝土屋面等。建筑构造的选择和设计要考虑到力学原理和结构安全，以及建筑外观的美观和功能的实现。
4. 建筑识图与构造的应用
建筑识图与构造的应用非常广泛。它可以应用于建筑设计中，帮助建筑师更好地表达自己的设计意图。它也可以应用于建筑施工中，帮助施工人员理解和实施建筑设计。此外，建筑识图与构造还可以应用于建筑改造与维修中，帮助维修人员理解和实施维修工作。建筑识图与构造在建筑学科中的地位和作用不可忽视。
5. 建筑识图与构造的发展趋势
随着科技的不断进步，建筑识图与构造也在不断发展和创新。虚拟现实技术和三维建模技术的应用使得建筑识图更加直观和具体。BIM技术的发展使得建筑识图与构造更加精确和高效。建筑识图与构造的发展趋势是向数字化、智能化和可持续发展的方向发展。
