一、概述
QTZ5515塔式起重机，为水平臂架，小车行走变幅，上旋转自升式
塔式起重机，其臂长分别为40米，45米，50米和55米最大起重量为6吨，更适用于中高层建筑施工。
本机根据建筑施工的需要，可用不同的部件，构件组成行走式、内
爬式、固定式和附着式等多种形式的塔机，具有一机多能的特点，最大
起升高度可达176米。
本机塔身分第一节架、标准节架、套架、套架Ⅰ节架，塔身的标准节架采用片状拼装，便于运输（每辆5吨载重汽车可运四个标准节架），堆
放占地面积小，可放在仓库里便于保管和维修，延长使用寿命。
本机起升机构采用电磁离合器变速，涡流制动器调速的起升方案，
起升速度快，慢就位准确可靠；回转机构采用涡流电动机和行星齿轮传
动，传动比大，起制动平稳：行走机构采用圆弧齿圆柱蝸杆减速器，传动比大，机构紧凑，起动平稳。操作室设在塔机回转上支承左侧，视野开阔，
联动台操作方便、舒适。
塔机的机构传动部分大都采用了通用件和标准件，便于维修、更換。
二、起重机技术性能
1、主要技术参数见附表2-1 2、起重特性曲线见附表2-2
3、供电设备性能
(1) 电动机功率：全机482千瓦
( 2) 供电电压：380伏，允差±1 0%
(3) 供电频率：50赫兹 4、起升速度与最大起重量，操作关系表见附表2-3
三、塔机构造简介
本塔机由金属结构、机械传动机构、液压顶升装置、电气控制系统及安全
保护装置等组成。观分别简述如下：
1、金属结构：包括底座、塔身、臂架、平衡臂、（附着时带附考架）等主要构件。
(1)底座有两种形式，一种是可拆运的X型梁底座，由对角梁和半对角梁、
固定销和拉杆等组成。一种是预埋螺栓式的基础节。
(2)塔身包括第一节架、标准节架、内套架、套架Ⅰ节架、上下回转支承架、

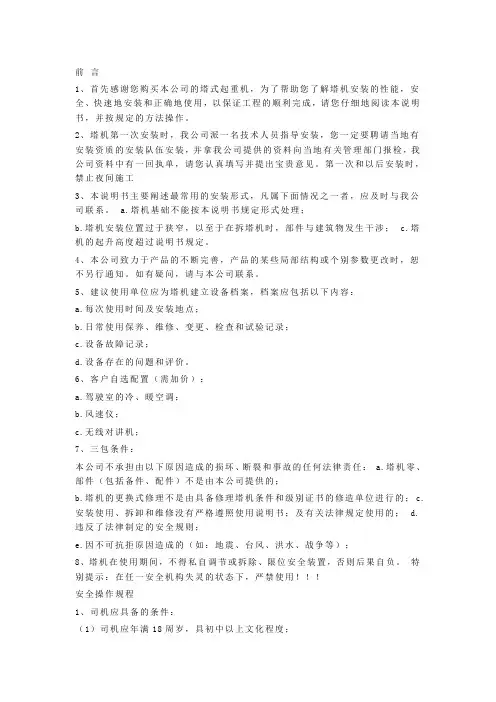

前 言
1、首先感谢您购买本公司的塔式起重机，为了帮助您了解塔机安装的性能，安全、快速地安装和正确地使用，以保证工程的顺利完成，请您仔细地阅读本说明书，并按规定的方法操作。
2、塔机第一次安装时，我公司派一名技术人员指导安装，您一定要聘请当地有安装资质的安装队伍安装，并拿我公司提供的资料向当地有关管理部门报检，我公司资料中有一回执单，请您认真填写并提出宝贵意见。第一次和以后安装时，禁止夜间施工
3、本说明书主要阐述最常用的安装形式，凡属下面情况之一者，应及时与我公司联系。 a.塔机基础不能按本说明书规定形式处理；
b.塔机安装位置过于狭窄，以至于在拆塔机时，部件与建筑物发生干涉； c.塔机的起升高度超过说明书规定。
4、本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。如有疑问，请与本公司联系。
5、建议使用单位应为塔机建立设备档案，档案应包括以下内容：
a.每次使用时间及安装地点；
b.日常使用保养、维修、变更、检查和试验记录；
c.设备故障记录；
d.设备存在的问题和评价。
6、客户自选配置（需加价）：
a.驾驶室的冷、暖空调；
b.风速仪；
c.无线对讲机；
7、三包条件：
本公司不承担由以下原因造成的损坏、断裂和事故的任何法律责任： a.塔机零、部件（包括备件、配件）不是由本公司提供的；
b.塔机的更换式修理不是由具备修理塔机条件和级别证书的修造单位进行的； c.安装使用、拆卸和维修没有严格遵照使用说明书；及有关法律规定使用的； d.违反了法律制定的安全规则；
e.因不可抗拒原因造成的（如：地震、台风、洪水、战争等）；
8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。 特别提示：在任一安全机构失灵的状态下，严禁使用！！！
安全操作规程
1、司机应具备的条件：
（1）司机应年满18周岁，具初中以上文化程度； （2）不得患有色盲、听觉障碍等病症，视力不得低于；
