高中物理部分电路欧姆定律常见题型及答题技巧及练习题(含答案)及解析

  • 格式：doc
  • 大小：483.00 KB
  • 文档页数：10

高中物理部分电路欧姆定律常见题型及答题技巧及练习题(含答案)及解析 一、高考物理精讲专题部分电路欧姆定律 1．以下对直导线内部做一些分析：设导线单位体积内有n个自由电子,电子电荷量为e，自由电子定向移动的平均速率为v．现将导线中电流I与导线横截面积S的比值定义为电流密度，其大小用j表示．

(1)请建立微观模型,利用电流的定义qIt，推导：j=nev; (2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电

场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式．

【答案】（1）j=nev（2）Ej＝

【解析】 【分析】 【详解】 （1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子

都将从此截面通过，由电流及电流密度的定义知：IqjStSVV＝＝ ，其中△q=neSv△t， 代入上式可得：j=nev （2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl＝；

电流密度的定义为IjS＝，

将UIR＝代入，得UjSR＝；

导线的电阻lRS＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ej＝

【点睛】 本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．

2．一根镍铬合金丝的两端加6V的电压时，通过它的电流是2A，求： （1）它的电阻是多少？ （2）若通电时间为20s，那么有多少库仑的电荷量通过它？ （3）如果在它两端加8V的电压，则这合金丝的电阻是多少？ 【答案】（1）3Ω（2）40C（3）3Ω 【解析】 试题分析：（1）根据欧姆定律得，合金丝的电阻R=U/I=3Ω （2）通过合金丝的电荷量Q=It=2×20=40C （3）导体的电阻与其两端的电压及通过它的电流无关，所以电阻仍为R＝3Ω。 考点：电流；欧姆定律 【名师点睛】题考查欧姆定律以及电流的定义，要注意明确电阻是导体本身的性质，与导体两端的电压和电流无关。

3．科技小组的同学们设计了如图18甲所示的恒温箱温控电路（用于获得高于室温，控制在一定范围内的“室温”）包括工作电路和控制电路两部分，其中R＇为阻值可以调节的可变电阻，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图18乙所示，继电器线圈电阻R0为50欧姆：

（1）如图18甲所示状态，加热器是否处于加热状态？ （2）已知当控制电路的电流达到0.04 A时继电器的衔铁被吸合；当控制电路的电流减小0.036A时，衔铁被释放。当调节R＇＝350欧姆时，恒温箱内可获得最高温度为100℃的“恒温”。如果需要将恒温箱内的温度控制在最低温度为50℃的“恒温”，则应该将R＇的阻值调为多大？ （3）使用该恒温箱，获得最低温度为50℃“恒温”与获得最高温度为100℃的“恒温”，相比较，哪一个温度的波动范围更小？为什么？ 【答案】(1)处于加热状态(2) 50 (3) 50℃附近 【解析】(1)图示加热器回路闭合，处于加热状态。 (2)设控制电路中电源两端电压为U 由图18乙，当温度为100℃时，热敏电阻R的阻值为500Ω 故U=I1(R0+R+R＇)=0.04A×(50Ω+500Ω+350Ω)=36V 由图18乙所示，当温度为50℃时，热敏电阻R的阻值为900Ω

因此'2

3690050500.036UVRIA

(3)获得最低温度为50℃的“恒温”温度波动范围更小，因为在50℃附近，热敏电阻的阻值随着温度变化更显著。

4．（11分）如图示电路中，电阻R1=R2=6Ω，R3=4Ω，R4=3Ω。电源内阻r=2Ω。不计电压表

和电流表的影响。S断开时，电压表的示数为2.25V。求： （1）电源电动势E； （2）S合上后，电流表的示数。 【答案】（1）6V ；（2）0.8A 【解析】试题分析：（1）S断开时，其等效电路如图所示，

外电路 上的电阻 电压表的示数为R4两端的电压，根据分压公式： 解得 E=6V （2）S闭合时，其等效电路如图所示，

R1和R4并联后再与 R3串联，R2直接并联在电源两端，外电路的总电阻

电路总电流： =3.6V 根据分压公式：=1.2V 流过R4的电流 流过电流表的电流为R1和R2，即 考点：串联及并联电路的特点；全电路的欧姆定律.

5．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求

接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？

【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．

【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V 100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分

压110V，使电灯都正常发光． 由公式P=UI得L1、L2、L3的额定电流分别为：

I1==A=A，I2==A=A，I3=A=A

则通过电阻R的电流为 I=I1﹣I2﹣I3=A=A R==Ω=806.7Ω 答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A． 【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．

6．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可

视为理想电表。只接通S1时，电流表示数为10A，电压表示数为12V，再接通S2，启动电动机时，电流表示数变为8A，求：

（1）汽车蓄电池的电动势； （2）接通S2时，通过启动电动机的电流。 【答案】（1）12.5V（2）50A 【解析】试题分析：（1）只接通S1时，汽车车灯电阻：R=U1/I1=1.2Ω，电源电动势：E=U1+Ir=12.5V （2）再接通S2，车灯两端的电压：U2=I2R=9.6V，电源内电压U内=E-U2=2.9V，干路电流I=U

内/r=58A，

过启动电动机的电流为I启=58A-8A=50A。 考点：全电路的欧姆定律 【名师点睛】此题考查案了全电路的欧姆定律的应用；关键是搞清电路的结构，根据全电路的欧姆定律列出两种情况下的方程即可求解未知量.

7．在如图所示的电路中，电源内阻r=0.5Ω，当开关S闭合后电路正常工作，电压表的读数U=2.8V，电流表的读数I=0.4A。若所使用的电压表和电流表均为理想电表。求：

①电阻R的阻值； ②电源的内电压U内； ③电源的电动势E。

【答案】①7Ω；②0.2V；③3V 【解析】 【详解】 ①由欧姆定律UIR得 2.8Ω7Ω0.4URI

电阻R的阻值为7Ω。 ②电源的内电压为 0.40.50.2VUIr内

电源的内电压为0.2V。 ③根据闭合电路欧姆定律有 2.8V0.40.5V3VEUIr 即电源的电动势为3V。

8．如图所示的电路中， 1

8R， 24R， 36R， 43R．

(1)求电路中的总电阻；

(2)当加在电路两端的电压42UV时，通过每个电阻的电流是多少？

【答案】（1）电路中的总电阻为14Ω （2）当加在电路两端的电压U=42V时，通过四个电阻的电流分别为：3A；3A；1A；2A． 【解析】 【分析】 分析电路图，电阻R3、R4并联，再和R1和R2串联，根据欧姆定律和串并联电路的特点求解． 【详解】 (1)电路中的总电阻为

3412

34

638463RRRRRRR

Ω=14Ω

(2)根据欧姆定律得：

I=423A14UR

R1和R2串联且在干路上，所以

I1=I2=3A 对于R3、R4则有： I3+I4=3A

34

43

1

2IRIR

所以 I3=1A，I4=2A 答：(1)电路中的总电阻为14Ω (2)当加在电路两端的电压U=42V时，通过四个电阻的电流分别为：3A；3A；1A；2A．

9．图（a）中的图像表示加在某灯泡上电压与通过它的电流之间的关系，如果忽略电池及电流表的内阻，试问： （1）按图（b）的方式把三个相同的灯泡接在电动势为12V的电池组上，则电路中的电流强度和灯泡的阻值R为多少? （2）把其中两只灯泡和一只010R的定值电阻以及电动势为8V的电池组按图（c）的方式连接，则流过电流表的电流AI和此时灯泡的电阻R为多大?

【答案】（1）0.5A，8；（2）0.6A，203

【解析】 【详解】 （1）按图（b）的方式把三个相同的灯泡接在电动势为12V的电池组上，则每盏灯泡的电压为4V，由图可知此时灯泡的电流为0.5A；灯泡电阻为 480.5LR .

（2）设灯泡两端电压为U，电流为I，则E=U+2IR0，即U=8-20I，将此函数图像画在灯泡的伏安曲线上，如图：

由图可知两图的交点为I=0.3A，U=2V，则电流表读数为2I=0.6A，灯泡电阻 2200.33LURI

10．如图，是一个电热毯示意电路图．R0是电热毯中的电阻丝，R是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W”字样，S是控制电热毯处于加热状态或保温状态的开关．

合集下载

高中物理部分电路欧姆定律常见题型及答题技巧及练习题(含答案)(1)

高中物理部分电路欧姆定律常见题型及答题技巧及练习题(含答案)(1)

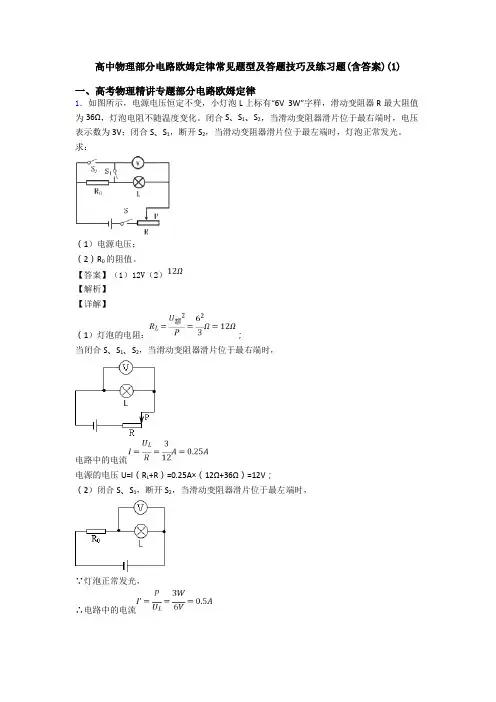

高中物理部分电路欧姆定律常见题型及答题技巧及练习题(含答案)(1)一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，滑动变阻器R最大阻值为36Ω，灯泡电阻不随温度变化。

闭合S、S1、S2，当滑动变阻器滑片位于最右端时，电压表示数为3V；闭合S、S1，断开S2，当滑动变阻器滑片位于最左端时，灯泡正常发光。

求：（1）电源电压；（2）R0的阻值。

【答案】（1）12V（2）【解析】【详解】（1）灯泡的电阻：；当闭合S、S1、S2，当滑动变阻器滑片位于最右端时，电路中的电流电源的电压U=I（R L+R）=0.25A×（12Ω+36Ω）=12V；（2）闭合S、S1，断开S2，当滑动变阻器滑片位于最左端时，∵灯泡正常发光，∴电路中的电流R0两端的电压U0=U-U L=12V-6V=6V，【点睛】本题考查了串联电路的特点和欧姆定律、电功率的应用，关键是开关闭合、断开时电路变化的判断和知道额定电压下灯泡正常发光。

2．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0-10V，当使用a、c两个端点时，量程为0-100V。

已知电流表的内阻Rg为500，满偏电流Ig为1mA，求电阻R1,R2的值。

【答案】；【解析】试题分析：接a、b时，为串联的，则接a、c时，为串联的和，则考点：考查了电表的改装原理点评：做本题的关键是理解电表的改装原理3．（11分）如图示电路中，电阻R1=R2=6Ω，R3=4Ω，R4=3Ω。

电源内阻r=2Ω。

不计电压表和电流表的影响。

S断开时，电压表的示数为2.25V。

求：（1）电源电动势E；（2）S合上后，电流表的示数。

【答案】（1）6V ；（2）0.8A【解析】试题分析：（1）S断开时，其等效电路如图所示，外电路上的电阻电压表的示数为R4两端的电压，根据分压公式：解得 E=6V（2）S闭合时，其等效电路如图所示，R1和R4并联后再与 R3串联，R2直接并联在电源两端，外电路的总电阻电路总电流：=3.6V根据分压公式：=1.2V流过R4的电流流过电流表的电流为R1和R2，即考点：串联及并联电路的特点；全电路的欧姆定律.4．AB两地间铺有通讯电缆，它是由两条并在一起彼此绝缘的均匀导线组成，通常称为双线电缆。

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小；(2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V【解析】【分析】【详解】（1）由楞次定律得电流的方向为B A →由法拉第电磁感应定律得B E n n S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9E I A R r==+ （2）电阻R 两端的电压为U=IR=47V2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。

设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。

手电筒使用的小灯泡的电阻R =4.4Ω。

求：(1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压；(3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。

【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。

因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】【分析】【详解】(1)两节新电池串联时，电流 11A 2=20.6E I R r =+ 灯泡两端的电压 2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++ 灯泡两端的电压 1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析

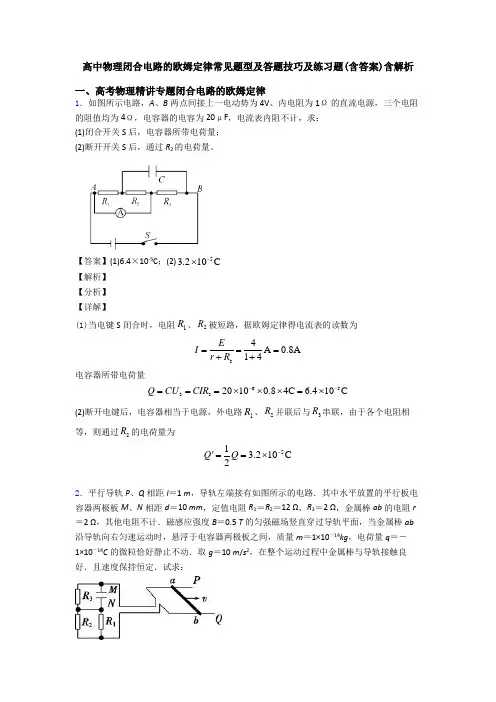

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差 (2)ab 两端的路端电压； (3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s . 【解析】 【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MNU E d＝所以U MN ＝mgdq＝0.1 V（2）由欧姆定律得通过R 3的电流为I ＝3MNU R ＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V . （3）由法拉第电磁感应定律得感应电动势E ＝BLv 由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V 联立解得v ＝1 m /s .3．如图所示电路，电源电动势为1.5V ，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A ； 1.38V 【解析】 【分析】 【详解】闭合开关S 后，由闭合电路欧姆定律得： 电路中的电流I 为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V ）4．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgE I R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．5．如图所示，质量m=1 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1 m 的光滑绝缘框架上。

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)

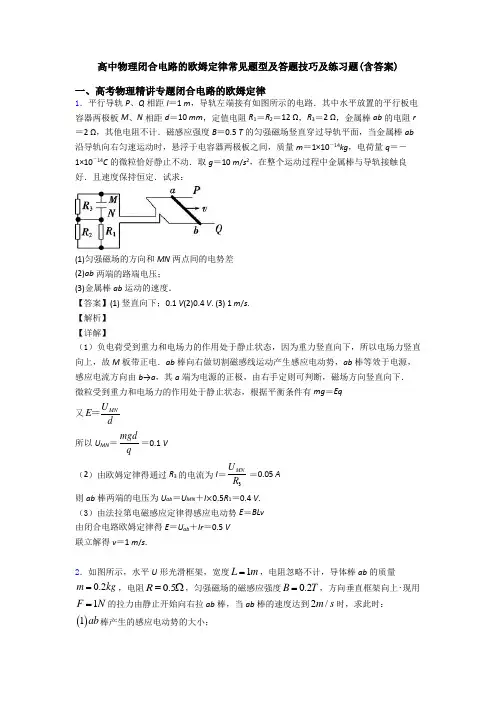

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差 (2)ab 两端的路端电压； (3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s . 【解析】 【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MNU E d＝所以U MN ＝mgdq＝0.1 V（2）由欧姆定律得通过R 3的电流为I ＝3MNU R ＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V . （3）由法拉第电磁感应定律得感应电动势E ＝BLv 由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V 联立解得v ＝1 m /s .2．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小；()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s 【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===3．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求：（1）电源的内电阻r ；（2）开关2S 闭合时电动机的效率。
