欧姆定律(高中物理)

闭合电路欧姆定律的内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

闭合电路欧姆定律公式：I=E/(R+r)，I表示电路中电流，E表示电动势，R表示外总电阻，r表示电池内阻。

常用闭合电路欧姆定律公式变形式有：E=I(R+r);E=U外+U内;U 外=E-Ir。

对闭合欧姆定律的理解①用电压表接在电源两极间测得的电压是路端电压U外，不是内电路两端的电压U内，也不是电源电动势，所以U外②当电源没有接入电路时，因无电流通过内电路，所以U内=0，此时E=U外，即电源电动势等于电源没有接入电路时的路端电压。

③式E=I(R+r)只适用于外电路为纯电阻的闭合电路。

U外=E-Ir和E=U外+U内适用于所有的闭合电路。

闭合电路欧姆定律相关的定义①内电路：电源内部的电路叫做闭合电路的内电路。

②内阻：内电路的电阻叫做电源的内阻。

③内电压：当电路中有电流通过时，内电路两端的电压叫内电压，用U内表示。

④外电路：电源外部的电路叫闭合电路的外电路。

⑤外电压：外电路两端的电压叫外电压，也叫路端电压，用U外表示。

⑥电动势：电动势表示在不同的电源中非静电力做功的本领，常用符号E(有时也可用ε)表示。

电动势与电压的区别电动势是对电源而言的，它描述移送单位电量时非静电力做功的多少，即移送1库电量时其他形式的能转化为电能的多少。

电压是对某一段电路而言的，它描述在这段电路中移送单位电量时电场力做功的多少，即移送1C电量时电能转化为其他形式能的多少。

两者是截然不同的物理量，万勿混淆，顺便指出，从能量转化观点来说，电势差、电压、电压降、电压损失等，都表示电场力移送单位电量时电能转化为其他形式能的多少，只不过是几种形式不同的说法而已，习惯上在静电学中常用“电势差”的说法;在电路问题中常用“电压”的说法;在串联分压电路中，常把分压电阻上的电压叫做“电压降”;在远距离输电问题中，输电导线上的电压是没有利用价值的，常叫做“电压损失”。

高中物理：闭合电路的欧姆定律【知识点的认识】1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。

（2）公式：①I＝（只适用于纯电阻电路）；②E＝U外+Ir（适用于所有电路）。

2．路端电压与外电阻的关系：一般情况U＝IR＝•R＝，当R增大时，U增大特殊情况（1）当外电路断路时，I＝0，U＝E＝，U＝0（2）当外电路短路时，I短【命题方向】（1）第一类常考题型是对电路的动态分析：如图所示，电源电动势为E，内阻为r，当滑动变阻器的滑片P处于左端时，三盏灯L1、L2、L3均发光良好。

在滑片P从左端逐渐向右端滑动的过程中，下列说法中正确的是（）A．小灯泡L1、L2变暗B．小灯泡L3变暗，L1、L2变亮C．电压表V1、V2示数均变大D．电压表V1、V2示数之和变大分析：在滑片P从左端逐渐向右端滑动的过程中，先分析变阻器接入电路的电阻如何变化，分析外电路总电阻的变化，由闭合电路欧姆定律分析干路电流的变化，即可由欧姆定律判断L2两端电压的变化，从而知道灯泡L2亮度的变化和电压表V2示数的变化。

再根据路端电压的变化，分析灯泡L3亮度的变化和电压表V1示数的变化；根据干路电流与L3电流的变化，分析L1电流的变化，即可判断灯泡L1亮度的变化。

根据路端电压的变化，判断两电压表示数之和的变化。

解：B、滑片P向右滑动的过程中，滑动变阻器接入电路的电阻变大，整个闭合回路的总电阻变大，根据闭合欧姆定律可得干路电流I＝变小，灯泡L2变暗，故B错误。

C、灯泡L2两端电压U2＝IR2变小，即电压表V2示数变小，电压表V1的读数为U1＝E﹣I （r+R2），变大，故C错误。

A、小灯泡L3变亮，根据串、并联电路的特点I＝I1+I3，I减小，I3＝变大，则通过小灯泡L1的电流I1减小，小灯泡L1变暗，故A正确。

D、电压表V1、V2示数之和为U＝E﹣Ir，I减小，U增大，故D正确。

故选AD。

点评：本题首先要搞清电路的连接方式，搞懂电压表测量哪部分电路的电压，其次按“局部→整体→局部”的思路进行分析。

欧姆定律公式讲解
欧姆定律公式：
标准式：I=U/R
部分电路欧姆定律公式：I=U/R或I=U/R=GU(I=U：R)
公式说明：
定义：在电压一定时,导体中通过的其中G= I/R,电阻R的倒数G叫做电导,其国际单位制为西门子(S).
其中：I、U、R——三个量是属于同一部分电路中同一时刻的电流强度、电压和电阻.
I=Q/t电流=电荷量/时间(单位均为国际单位制）
也就是说：电流=电压/电阻
或者电压=电阻×电流『只能用于计算电压、电阻,并不代表电阻和电压或电流有变化关系』
注意：在欧姆定律的公式中,电阻的单位必须用欧姆、电压的单位必须用伏特.如果题目给出的物理量不是规定的单位,必须先换算,再代入计算.这样得出来的电流单位才是安培。

欧姆定律适用于纯电阻电路,金属导电和电解液导电,在气体导电和半导体元件等中欧姆定律将不适用。

高中物理欧姆定律
欧姆定律（Ohm's law）是描述电流、电压和电阻之间关系的基本物理定律。

它由德国物理学家Georg Simon Ohm在19世纪提出，被称为欧姆定律以纪念他的贡献。

欧姆定律可以用以下公式表示：
V = I × R
其中，
V表示电压（单位为伏特，V），
I表示电流（单位为安培，A），
R表示电阻（单位为欧姆，Ω）。

欧姆定律说明了在一条电阻为恒定值的导线中，电流与电压之间的关系是线性的。

具体来说，当电压V施加在电阻R上时，电流I通过电路的大小与电压和电阻成正比。

根据欧姆定律，我们可以推导出其他两个量之间的关系。

例如，如果我们已知电流I和电阻R，可以用以下公式计算电压V：
V = I × R
如果我们已知电压V和电阻R，可以用以下公式计算电流I：
I = V / R
同样地，如果我们已知电压V和电流I，可以用以下公式计算电阻R：
R = V / I
欧姆定律适用于各种电路，包括直流电路和某些交流电路。

然而，需要注意的是，欧姆定律只适用于线性电阻，即电阻值在整个电流范围内保持不变的情况。

对于非线性元件，欧姆定律不成立。

欧姆定律在解决电路中的问题时非常有用。

通过利用该定律，我们可以计算电路中的电流、电压和电阻，或者根据已知的两个量来推断第三个量。

这使得欧姆定律成为理解和分析电路行为的基础。

欧姆定律一、电阻的大小1、电阻的计算式（欧姆定律）U R I =2、电阻的决定式（电阻定律）l R Sρ= 微观解释：电阻产生的原因，是定向移动的自由电子与原子核碰撞。

长度越长，碰撞概率越大 横截面积越大，碰撞概率越小 3、电阻率与温度的关系：0(1)t ρρα=+微观解释：对于金属：温度高，分子热运动剧烈，碰撞概率大，电阻升高，α为正值 对于绝缘体：温度高，更多电子挣脱束缚，成为自由电子，电阻降低，α为负值二、网络电阻的化简1、利用电路的对称性进行折叠、翻转、合并拆分（1）设网络电阻的两端点为A 和B 。

AB 的这根对称轴两侧的对称是“完全对称”。

可以看成是两条支路并联，因此只需计算一条支路的电阻，并将总电阻除以2，相当于将原电路沿AB 折叠，电阻变粗，电阻值减半。

如果电阻就在对称轴上，相当于是中间一条支路上的电阻，则折叠过程中不受影响 （2）AB 中垂线的两侧具有不完全的对称性。

虽然电阻网络的分布是对称的，但是电路中电势的分布是不对称的，一边高一边低。

由这种不完全的对称性可以得到： <1>中垂线上各点电势相等①等电势的点之间，可以用导线任意连接②等势点间若存在电阻，则此支路上电流为0，可将此支路断开 <2>对称的支路上电流大小相等，因此可以将节点处的电路分离 2、利用电路的自相似性进行化简弄清究竟谁和谁自相似自相似性一般适用于半无限网络。

注意相似比的大小 3、等效电路在不改变电路性质的情况下，可以对电路进行变形、翻转，导线可以伸缩移动（节点移动不能跨过电路元件），三维图形可以“压扁”为二维图形。

4、电流注入法用均匀电阻线做成的正方形回路，如图，由九个相同的小正方形组成．小正方形每边的电阻均为r=8Ω．(1)在A 、B 两点问接入电池，电动势E=5.7V ，内阻不计，求流过电池的电流强度．(2)若用导线连接C 、D 两点，求通过此导线的电流(略去导线的电阻)．电阻丝无限网络如图所示，每一段金属丝的电阻均为r，试求A、B两点间的等效电阻R AB．由十二个相同的电阻连接成一个立方体框架，若每个电阻的阻值均为R问从立方体八个顶点中的任意两个顶点测量时立方体的总电阻等于多少？1.三个相同的金属圈两两相交地焊接成如图所示的形状，若每一金属圈的原长电阻（即它断开时测两端的电阻）为R，试求图中A、B两点之间的电阻.【解析】从图看出，整个电阻网络相对A、B两点具有上、下对称性，因此可上、下压缩成如图所示的等效简化网络，其中r为原金属圈长度部分的电阻，即有:r=R/4图网络中从A点到O点电流与从O点到B点的电流必相同；从A′点到O点的电流与从O点到B′点电流必相同.因此可将O点断开，等效成图所示简化电路.rB′A′Ar/2r/2r/2r/2r rrOBA继而再简化成如图所示的电路:最后可算得: R AB =1225512r r r -+=（） 即有R AB =5R/48.如图所示，无限旋转内接正方形金属丝网络由一种粗细一致、材料相同的金属丝构成，其中每个内接正方形的顶点都在外侧正方形四边中点上．已知与最外侧正方形边长相同的同种金属丝A'B'的电阻为R 0，求网络中：(1)A 、C 两端间等效电阻R AC ． (2)E 、G 两端间等效电阻R EG ．例1. 如图所示，框架是用同种金属丝制成的，单位长度的电阻为ρ，一连串内接等边三角形的数目可认为趋向无穷，取AB 边长为a ，以下每个三角形的边长依次减小一半，则框B ′BA ′Ar rrrr/2r/2 r/2r/2Arr B ′BA ′r/2r/2架上A 、B 两点间的电阻为多大？从对称性考虑原电路可以用如图所示的等效电路来代替，同时我们用电阻为2ABR 的电阻器来代替由无数层“格子”所构成的“内”三角，并且电阻是RAB 这样的，AB x R R =，R αρ=因此/2/2()()/2/2x x x x x RR RR R R R R R R R R R =+⋅++++解此方程得到：111)33AB x R R R a ρ===如图所示是一个由电阻丝构成的平面正方形无穷网络，各小段的电阻为R ，求A 、B 两点间的等效电阻.若将A 、B 间的一小段电阻丝换成电阻为4R 的另一小段电阻丝.试问换后A 、B 间的等效电阻是多少?解析:设想内阻极大的电源加在A 和地(或无穷远)之间,使由A 点流进网络的电流为I ，则由对称性可知,流过AB 的电流为4I.假设拆去此电源,在B 点和地(或无究远)之间加上另一内AB BR2/阻极大的电源,使由B 点流出网络的电流强度为I,由对称性可知,流过AB 的电流仍为4I.若把上述电源同时加上,则由叠加原理可知,流过AB 的电流为442I I I+=.设AB 间的等效电阻为R AB ，所以：2AB I IR R =⋅2AB R R =外的其它电阻丝构成的网络的电阻为R0，则整个电阻可以看成是除A 、B 间电阻丝与R0的并联.则:002AB R R RR R R ==+ 0R R =当A 、B 间的一小段电阻丝换成电阻为4R 时,则:004'0.84AB R RR R R R⋅==+.有一无限平面导体网络，它由大小相同的正六边形网眼组成，如图所示．所有六边形每边的电阻均为R 0． (1)求结点a 、b 间的电阻．(2)如果有电流I 由a 点流入网络，由g 点流出网络，那幺流过de 段电阻的电流I de 为多大?【解析】（1）设有电流I 自a 点流入，流到四面八方无穷远处，那么必有3/I 电流由a 流向c ，有6/I电流由c 流向b .再假设有电流I 由四面八方汇集b 点流出，那么必有6/I 电流由a 流向c ，有3/I电流由c 流向b .将以上两种情况综合，即有电流I 由a 点流入，自b 点流出，由电流叠加原理可知263II I I ac =+=（由a 流向c ） 263I I I I cb =+=（由c 流向b ）因此，a 、b 两点间等效电阻000R I R I R I I U R cb ac AB AB =+==（2）假如有电流I 从a 点流进网络，流向四面八方，根据对称性，可以设 A I I I I ===741B I I I I I I I ======986532应该有I I I A =+B 63因为b 、d 两点关于a 点对称，所以A be deI I I 21=='同理，假如有电流I 从四面八方汇集到g 点流出，应该有 BdeII =''最后，根据电流的叠加原理可知()I I I I I I I I B A B A de dede 61636121=+=+=''+'=如图，有一三角形的无穷长电路其中每个电阻阻值均为R ，求AB 间的等效电阻R AB 。

欧姆定律 （选修3—1第二章：恒定电流的第三节欧姆定律）★★○○○1、部分电路欧姆定律（1)内容：导体中的电流I 跟导体两端的电压U 成正比,跟导体的电阻R 成反比.（2）公式：I ＝错误!.（3）适用条件:适用于金属和电解液导电，适用于纯电阻电路。

2、伏安特性曲线：在直角坐标系中，用纵轴表示电流I ，用横轴表示电压U ，画出I 。

U 的关系图象，叫做导体的伏安特性曲线.1、对欧姆定律的理解(1）欧姆定律不同表达式的物理意义① R U I =是欧姆定律的数学表达式，表示通过导体的电流I 与电压U 成正比,与电阻R 成反比．②公式IU R =是电阻的定义式,在物理学中用电压与电流的比值表示电阻;它表明了一种测量电阻的方法，不能错误地认为“电阻跟电压成正比，跟电流成反比”．2、对伏安特性曲线的理解(1）图线的意义①由于导体的导电性能不同,所以不同的导体有不同的伏安特性曲线.②伏安特性曲线上每一点的电压坐标与电流坐标的比值，对应这一状态下的电阻。

(2）图线的区别①图甲中图线a、b表示线性元件，图乙中图线c、d表示非线性元件。

②在伏安特性曲线中，线性元件图线的斜率表示电阻的倒数，斜率越大,电阻越小，故Ra<Rb(如图甲所示)。

③图线c的斜率增大，电阻减小；图线d的斜率减小，电阻增大（如图乙所示）。

3、注意的问题（1）在I －U 曲线上某点切线的斜率不是电阻的倒数．（2)要区分是I －U 图线还是U －I 图线．(3)对线性元件：I U I UR ∆∆==；对非线性元件：I UI UR ∆∆≠=.应注意，线性元件不同状态时比值不变，非线性元件不同状态时比值不同．(4）运用伏安特性曲线求电阻应注意的问题如图所示，非线性元件的I .U 图线是曲线，导体电阻R n ＝错误!，即电阻要用图线上点(U n ，I n ）的坐标来计算，而不能用该点的切线斜率来计算.（2015-2016学年天津市第一中学高二上学期期中考试)如图所示，为A 、B 两电阻的伏安特性曲线，关于两电阻的描述正确的是( ）A. 电阻A的电阻随电流的增大而增大，电阻B阻值不变B。

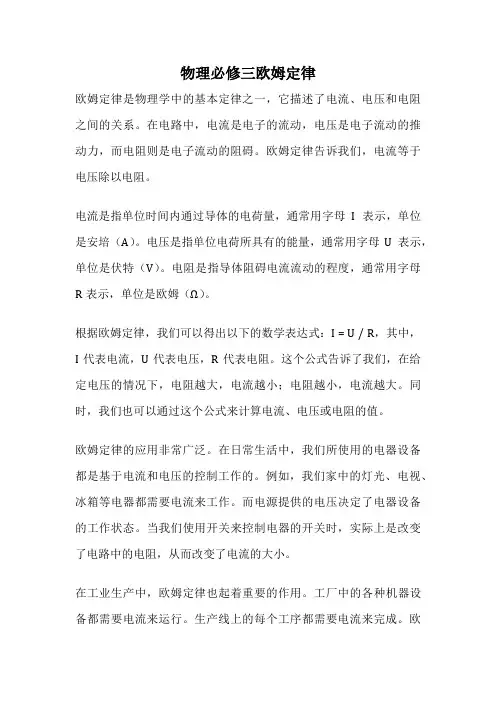

物理必修三欧姆定律
欧姆定律是物理学中的基本定律之一，它描述了电流、电压和电阻之间的关系。

在电路中，电流是电子的流动，电压是电子流动的推动力，而电阻则是电子流动的阻碍。

欧姆定律告诉我们，电流等于电压除以电阻。

电流是指单位时间内通过导体的电荷量，通常用字母I表示，单位是安培（A）。

电压是指单位电荷所具有的能量，通常用字母U表示，单位是伏特（V）。

电阻是指导体阻碍电流流动的程度，通常用字母R表示，单位是欧姆（Ω）。

根据欧姆定律，我们可以得出以下的数学表达式：I = U / R，其中，
I代表电流，U代表电压，R代表电阻。

这个公式告诉了我们，在给定电压的情况下，电阻越大，电流越小；电阻越小，电流越大。

同时，我们也可以通过这个公式来计算电流、电压或电阻的值。

欧姆定律的应用非常广泛。

在日常生活中，我们所使用的电器设备都是基于电流和电压的控制工作的。

例如，我们家中的灯光、电视、冰箱等电器都需要电流来工作。

而电源提供的电压决定了电器设备的工作状态。

当我们使用开关来控制电器的开关时，实际上是改变了电路中的电阻，从而改变了电流的大小。

在工业生产中，欧姆定律也起着重要的作用。

工厂中的各种机器设备都需要电流来运行。

生产线上的每个工序都需要电流来完成。

欧
姆定律帮助工程师们设计出合适的电路，确保电器设备的正常工作。

欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。

了解欧姆定律可以帮助我们更好地理解电路的工作原理，为我们的生活和工作提供便利。

高中物理欧姆定律教案（优秀9篇）欧姆定律教案篇一一、教学目标知识与技能：掌握解欧姆定律，并能运用欧姆定律解决简单的电路问题。

过程与方法：通过对欧姆定律的探究学习，学会“控制变量法”研究问题，并加强了电路实验的操作能力。

情感、态度与价值观：通过本节内容的学习和实验操作，培养实事求是的科学态度，体会到物理与生活密切联系。

二、教学重难点重点：欧姆定律的概念和表达式。

难度：实验探究欧姆定律的过程和欧姆定律的应用。

三、教学过程环节一：新课导入多媒体展示：教师用多媒体展示城市夜晚灯光璀璨，霓虹灯闪烁的情景，引导学生注意观察场景中灯光的变化，学生根据知识经验能得出变化的灯光是由电流的变化引起的。

教师引导：进一步引导学生思考电路中的电流是如何轻易改变的？以及电流、电压和电阻之间到底存在这怎样的关系？进而引出课题——《欧姆定律》。

环节二：新课讲授探究实验：电流跟电阻电压的关系提出问题：电压能使电路产生电流，电阻表示导体对电流的阻碍作用。

那么，电压、电阻是怎样影响电流的大小呢？教师引导学生通过实验，探究电流与电压、电阻的关系。

猜想与假设：学员根据之前所学电压和电阻的概念和特点，可能会猜想电流跟导体两端电压成正比，跟导体的电阻成反比。

制定计划与设计实验：首先设计实验电路，教师通过向学生提出问题，请学生思考讨论，完成实验方案的制定。

①电流与电阻和电压均有关系，如何确定电流的变化是由电压还是电阻引起的？（控制变量法）②如何保持电阻不变，而改变电阻两端的电压？（电阻不变，更换电池数量或改变滑动变阻器阻值）③如何保持电压不变，而改变导体电阻？（更换不同阻值的电阻，并改变滑动变阻器的阻值，使电阻两端电压保持不变）④为了更好的找到规律，应该如何测量实验数据？（测量多组实验数据）学生根据之前学习有关电压和电阻的知识，交流谈论问题答案，确定实验方案。

教师总结得出要探究电流跟电压、电阻的关系，可以分成两个课题分别探究。

课题一：控制电阻不变，改变电阻两端电压，探究电流与电压的关系；课题二：控制电阻两端电压不变，改变电阻，探究电流与电阻的关系。

高中物理闭合电路欧姆定律
一.电源电动势 .
1. 电源的供电原理：在电源内部非静电力做功，其他形式的能转化为电能。

在电源的外部电路，
电场力做功，电能转化为其他形式的能。

2. 电源的作用 : 把其他形式的能转变为电能的装置 .转换本领的大小用电动势的数值来表示 .
3.电动势用字母ε来表示 .
4.电动势数值的计算方法 : 电路中通过 1C 电量时电源所提供的能量. ε = w/q( 对于同一个电源来说
电动势的值是不变的 )
5.单位 : 1J/C = 1 V
6.性质 : 标量 ,但有方向 . 规定其方向是 (在电源内部 )从负极指向正极 .
和电源内部的电流方向一致 .
二.电源内阻 .
电流通过电源内部也受阻碍作用 ,用字母 r 表示 .(一般认为是不变的 )
三.电路组成 .
电阻电压电流功率
闭合电路总电阻 R 总电动势ε 由于内外电路是串联
所以总电流内外电流
均相等 I 总=I 内=I 外
总功率 P 总
内电路内电阻 r 内电压 U 内内电阻消耗的功率 P 内
外电路外电阻 R 外路端 (两极间 )电压 U 外外电阻消耗的功率 P 外
相互关系 R 总 = r +R 外ε=U内 + U 外 P 总=P 内+P 外
注意：电动势和路端 (两极间 )电压虽然有相同的单位且有时数值也相同，但两者有本质的不同。

电动势反映了电源将其他形式的能转化为电能的本领大小，路端 (两极间 )电压反映了外电路中电
能转化为其他形式的能的本领大小。

四.闭合电路欧姆定律
1.公式内容: I= ε /( R外+r)
2.适用范围 : 外电路是纯电阻。

高中物理闭合电路欧姆定律1. 认识电路的基本概念1.1 电路的基础大家好，今天我们聊聊电路中的一个基本概念——欧姆定律。

想象一下，你家里的灯泡，电池、导线组成了一个闭合电路。

这个电路就像一条通道，电流在里面流动，就像水流在管道里一样。

1.2 电流、电压和电阻在电路里，电流（I）就像水流的速度；电压（V）像水流的压力；而电阻（R）则像管道的粗细。

如果管道很细，水流就会被挡住，流速变慢。

电阻大的地方，电流流动也会受阻。

电压高，电流流动也会更强劲。

明白了吗？2. 欧姆定律的核心2.1 欧姆定律的公式欧姆定律告诉我们，电流、电压和电阻之间有一个简单的关系：V = I × R。

也就是说，电流等于电压除以电阻。

就像你买东西的时候，知道了价格和折扣，就能算出实际花费。

这个公式是电路设计的“宝典”，了解了它，你就能掌握电路的“脉搏”。

2.2 实际应用举例举个例子吧，假设你有一节1.5伏的电池和一个10欧姆的电阻。

根据欧姆定律，电流就是电压除以电阻，也就是1.5伏除以10欧姆，结果是0.15安培。

明白了吧？这个公式让我们能预测电流的大小，帮我们设计电路。

3. 欧姆定律在生活中的应用3.1 电器的选择在生活中，我们常常需要根据欧姆定律选择合适的电器。

比如，家里的电灯泡有不同的功率，功率越大，电阻一般也越小，这样就能让电流更强劲，灯泡更亮。

用电器的时候，理解电压、电流和电阻的关系，能让你更好地选择和使用这些设备。

3.2 安全使用电器欧姆定律还能帮助我们避免电路问题。

例如，如果你知道电流和电压，就能计算出电阻，防止电路过载。

家里电器的电线选择也是基于电流和电阻的计算，如果电线太细，电流过大，就有可能引发危险。

所以说，了解欧姆定律，不仅能帮助你更好地使用电器，还能确保你的安全哦！4. 总结总的来说，欧姆定律是电路中的一个基础而重要的规律。

它让我们能够理解电流、电压和电阻之间的关系，帮助我们设计电路，选择合适的电器，保障使用安全。

欧姆定律-难点剖析一、对欧姆定律的理解1.R 是一个跟导体本身有关的量，与导体两端电压U 和通过的电流I 无关，绝不能由R=I U 而错误地认为“R 与U 成正比，R 与I 成反比”. 2.I=RU 中的I 、U 、R 是同一时刻对同一导体或同一段不含电源的电路而言的. 3.欧姆定律是一个实验定律，是在金属导电的基础上总结出来的.使用欧姆定律时应注意：（1）对象准确.电压U 必须是导体R 两端的电压，电流I 才是通过R 的电流.（2）欧姆定律并不适用于所有导电现象.除金属外，对电解液导电也是适用的，但对气体导电就不适用了.欧姆定律适用于“线性电阻”.（3）将欧姆定律变形得R=IU ，是电阻的定义式，表明了一种量度和测量电阻的方法，并不说明“电阻与导体两端的电压成正比，与通过导体的电流成反比”.R=I U 适用于所有导体，无论是“线性电阻”还是“非线性电阻”.4.“I=R U ”与“I=t q ”两者是不同的，I=tq 是电流的定义式，只要导体中有电流，不管是什么导体在导电，都适用，而I=R U 是欧姆定律的表达式，只适用于特定的电阻（线性电阻），不能将两者混淆. 【例1】根据欧姆定律，下列说法中错误的是（ ）A.从关系式R=IU可知，对于一个确定的导体来说，如果通过的电流越大，则导体两端的电压也越大 B.从关系式R=IU 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C.从关系式I=RU 可知，导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比 D.从关系式R=I U 可知，对一个确定的导体来说，所加的电压跟通过的电流的比值是一确定值思路分析：将欧姆定律的数学表达式I=R U 转换成公式R=I U 和公式U=IR ，其中公式I=RU 表示电流的决定式，即I 与U 成正比，与R 成反比；公式R=I U 是电阻的定义式，即R 与U 、I 皆无关；公式U=IR 只是电流I 经过电阻R 的电压降，即U 与I 成正比(R 一定时)，与R 成正比(I 一定时)，所以A 、C 、D 都是正确的说法.答案：B温馨提示：对I=R U 和R=IU 我们一定要理解其本质的物理含义，而不能仅仅只从数学的角度来进行理解. 【例2】若加在某导体两端的电压变为原来的53时，导体中的电流减小了0.4 A.如果所加电压变为原来的2倍，则导体中的电流是多大?思路分析：本题考查欧姆定律的应用，我们可以用多种方法进行解决.解法一：依题意和欧姆定律得：R=4.05/30000-=I U I U ，所以I 0=1.0 A又因为R=20002I U I U =,所以I 2=2I 0=2.0 A. 解法二：由R=4.05/201100U I U I U =∆∆=，得I 0=1.0 A 又R=2200I U I U ∆∆=，所以ΔI 2=I 0,I 2=2I 0=2.0 A. 解法三：画出导体的I-U 图象，如图2-3-2所示，设原来导体两端的电压为U 0时，导体中的电流为I 0，导体两端的电压为53U 0时，导体中的电流为I ，则I=I 0-0.4图2-3-2当U ′=2U 0时，电流为I 2.由I-U 图象可知，02000002524.0534.0U I U U I U I ===-,所以I 0=1.0 A,I 2=2I 0=2.0 A. 答案:2.0 A温馨提示：(1)用I-U 图象结合比例式解题，显得更直观、简捷,物理意义更鲜明.（2）导体的电阻是导体自身的一种属性，与U 、I 无关，因而R=I U =IU ∆∆，用此式讨论问题更简捷明了. 【例3】某电流表的电阻约为0.1 Ω，它的量程是0.6 A ，如将这个电流表直接连接到2 V 的蓄电池的两极上，会产生什么后果？思路分析：因为电流表的电阻很小，直接连到电源的两极上后，会因通过电流表的电流过大而烧坏电流表.该题只需计算出在2 V 的电压下通过电流表的电流值，然后跟电流表的量程进行比较即可.答案：根据欧姆定律，I=R U =1.02 A=20 A 20 A>>0.6 A,会将电流表烧坏.温馨提示：由于电流表的电阻都很小，所以实验中绝不允许直接把电流表接到电源的两极上.而电压表的电阻都很大（数千欧以上），如把电压表直接连到电源的两极上，通过电压表的电流很小（约几毫安）可忽略，所以实验中可以用电压表直接测电源电压.【例4】将10 V 电压加在阻值为500 Ω的金属导体两端，在1 min 内有多少电子通过导体的横截面？ 思路分析：根据欧姆定律求出金属导体中的电流，再结合电流的定义式即可求出1 min 内通过导体横截面的电荷量，最后求出电子数目.答案：根据欧姆定律知，通过导体的电流：I=R U =50010 A=0.02 A 在1 min 内通过导体横截面的电荷量q=I ·t=ne即0.02×60=n ×1.6×10-19可解在1 min 内通过导体横截面的电子数为：n=7.5×1018（个）.温馨提示：本题将欧姆定律和电流的意义综合在一起考查，解决本题的关键是抓住电流是联系欧姆定律和电荷量的中间纽带.二、伏安特性曲线和U-I 曲线伏安特性曲线上各点与原点连线的斜率表示电阻的倒数，而U-I 特性曲线上各点与原点连线的斜率表示电阻.在作导体的伏安特性曲线时，坐标轴标度的选取是任意的，因此利用图线的斜率求电阻大小时，不能用tan θ，必须利用ΔU 和ΔI 的比值计算.【例5】图2-3-3所示的图象所对应的两个导体：图2-3-3(1)电阻关系R 1∶R 2为__________；(2)若两个导体中的电流相等（不为零）时，电压之比U 1∶U 2为__________；(3)若两个导体的电压相等（不为零）时，电流之比I 1∶I 2为__________.思路分析：本题考查欧姆定律和I-U 图象的综合应用，我们只要清楚欧姆定律的内容及I-U 图象的意义，题目即可解决.解析：（1）由I-U 图象可知 R=IU k ∆∆==θtan 11 所以R 1=331051010--⨯⨯ Ω=2 Ω R 2=3310151010--⨯⨯ Ω=32 Ω 因此R 1∶R 2=2∶（32）=3∶1. （2）由欧姆定律得U 1=I 1R 1,U 2=I 2R 2.由于I 1=I 2,则U 1∶U 2=R 1∶R 2=3∶1.（3）由欧姆定律得I 1=11R U ,I 2=22R U 由于U 1=U 2所以I 1∶I 2=R 2∶R 1=1∶3.答案:(1)3∶1 (2)3∶1 (3)1∶3温馨提示：分析I-U 图象或U-I 图象时，首先要明确是什么图象，再明确图线斜率k 的意义，究竟是k=R 还是k=R1. 【例6】如图2-3-4所示，为导体a 、b 的U-I 图线，由此判断（ ）图2-3-4A.导体a 的电阻大于导体b 的电阻B.导体a 的电阻小于导体b 的电阻C.若将两导体串联，导体a 的发热功率大于导体b 的发热功率D.若将两导体并联，导体a 的发热功率大于导体b 的发热功率思路分析：导体的电阻R=IU 在导体a 、b 的U-I 图线上分别取横坐标相同（即电流值相同）的两点.由图知导体a 的U-I 图上该点的纵坐标较大，故导体a 的电阻R=I U 较大.故选项A 正确，B 错误. 在串联电路中，各段电路上损耗的电功率跟电路电阻成正比，而在并联电路中，每条支路上损耗的电功率跟支路电阻成反比.由于R a ＞R b ，故C 正确，D 错误.答案：AC温馨提示：判断两根导体电阻的大小还可以这样分析：方法一，在a 、b 导体的U-I 图线上，取纵坐标相同的两点（即电压值相同的两点）.由图可知，b 图线上该点的横坐标较大，即电流较大，据电阻定义R=IU知，导体b 的电阻较小.方法二，在某一图线上取一点，设其坐标为（I,U ），由电阻定义知，该图线描述的导体电阻R=IU ，即为该图线的斜率，即R=tan α（α为图线的倾角），由图知，a 的斜率较大，故导体a 的电阻较大.注意：R=tan α结论仅适用于纵轴表示电压，横轴表示电流时的U-I 图线.若纵轴表示电流，横轴表示电压，则R=cot α.解图象问题时一定要注意纵轴和横轴分别表示什么物理量，其斜率的物理意义是什么.若该图象为I-U 图象，则答案就不同了.【例7】如图2-3-5所示，为某小灯泡的电流与其两端的电压关系图线，试分别计算出其电压为5 V 、10 V 时小灯泡的电阻，并说明电阻的变化规律.图2-3-5思路分析：我们可以先由伏安特性曲线结合欧姆定律解出两个状态的电阻，然后再说明电阻的变化规律. 答案：根据图象，当电压为5 V 时，电流为0.5 A ，所以有：R=I U =5.05 Ω=10 Ω 当电压为10 V 时，电流为0.7 A ，所以R 2=I U =7.010 Ω≈14.3 Ω 随着电压的升高，曲线的斜率越来越小，电阻越来越大，因此其电阻是非线性电阻，不是一个固定的值.实际上我们生活中用的白炽灯泡都是这样一种情况，只不过在电压变化不大的情况下不考虑罢了. 温馨提示：对于非线性元件其I-U 图象为曲线，不遵守欧姆定律，但对于某一确定的电压和相应的电流，其间的关系仍满足欧姆定律.。

高中物理欧姆定律重点归纳1、欧姆定律定义常见简述：在同一电路中，通过某一导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比,这就是欧姆定律。

标准式：(变形公式U=IR;R=U/I)注意：公式中物理量的单位：I：(电流)的单位是安培(A)、U：(电压)的单位是伏特(V)、R：(电阻)的单位是欧姆(Ω)。

部分电路公式：I=U/R，或I=U/R=P/U(I=U：R)(由欧姆定律的推导式【U=IR;R=U/I】不能得到①：电压即为电流与电阻之积;②：电阻即为电压与电流的比值。

所以，这些变形公式仅作计算参考，并无具体实际意义。

)欧姆定律成立时，以导体两端电压为横坐标，导体中的电流I为纵坐标，所做出的曲线，称为伏安特性曲线。

这是一条通过坐标原点的直线，它的斜率为电阻的倒数。

具有这种性质的电器元件叫线性元件，其电阻叫线性电阻或欧姆电阻。

欧姆定律不成立时，伏安特性曲线不是过原点的直线，而是不同形状的曲线。

把具有这种性质的电器元件，叫作非线性元件。

全电路公式：I=E/(R+r)E为电源电动势，单位为伏特(V);R是负载电阻，r是电源内阻，单位均为欧姆符号是Ω.I的单位是安培(A).2、电压电压的作用1.电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装2.电路中获得持续电流的条件：①电路中有电源(或电路两端有电压);②电路是连通的。

注：说电压时，要说“某某”两端的电压，说电流时，要说通过“某某”的电流。

3.在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究“类比法”电压的单位国际单位：伏特(V)常用单位：千伏(kV)、毫伏(mV)、微伏(μV)换算关系：1Kv=103V1V=103mV1mV=103μV记住一些电压值：一节干电池1.5V一节蓄电池2V家庭电压220V人体的安全电压不高于36V电压测量：1.仪器：电压表，符号：V量程和分度值:电压表有三个接线柱，两个量程.使用“-”和“3”两个接线柱时，量程是0～3V，分度值“0.1V”;使用“-”和“15”两个接线柱时，量程是0～15V，分度值“0.5V”.(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系3.使用规则：两要、一不①电压表要并联在电路中。

3欧姆定律1．欧姆定律（1）内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．(2）表达式:I＝错误!.（3）适用条件：实验表明，除金属外，欧姆定律对电解质溶液也适用,对气体导体和半导体元件不适用．探究在U。

I图象中，图线的斜率表示的物理意义是什么?提示:在U­I图象中，图线的斜率表示导体的电阻，k＝错误!＝R,图线的斜率越大，电阻越大．2．导体的伏安特性曲线(1)伏安曲线:在实际应用中,常用纵坐标表示电流I、横坐标表示电压U，这样画出的I.U图象叫做导体的伏安特性曲线．（2）线性元件：金属导体在温度没有显著变化时，电阻几乎是不变的，它的伏安特性曲线是通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件．(3)非线性元件：伏安特性曲线不是过原点的直线，也就是说，电流与电压不成正比，这类电学元件叫做非线性元件(例如:气体和半导体）．探究在I。

U图象中，伏安特性曲线的斜率表示的物理意义是什么？提示：在I­U图象中，伏安特性曲线的斜率表示导体电阻的倒数，k＝ΔIΔU＝错误!。

图线的斜率越大，电阻越小．3．实验：测绘小灯泡的伏安特性曲线（1)实验器材：小灯泡(2.5 V,0。

5 W)、电压表、电流表、滑动变阻器、电源（3 V)、开关、导线若干．(2）实验原理：为小灯泡提供两端能从零连续变化的电压，连成如图所示的电路．（在虚线方框内画出滑动变阻器的连接电路）（3)实验步骤：①按图连好电路，开关闭合前滑动变阻器的滑片应滑至左端(选填“左”或“右"）．②闭合开关，右移滑片到不同的位置，并分别记下电压表和电流表的多组数据．③依据实验数据在坐标纸上作出小灯泡的伏安特性曲线．考点一对欧姆定律的理解1．对导体的电阻的理解导体的电阻大小是由导体本身的因素（如:长度、材料、横截面积、温度)决定的；而电阻的定义式R＝错误!，表明了一种量度和测量电阻的方法，并不说明“电阻与导体两端的电压成正比，与通过导体的电流成反比”．I＝错误!只适用于线性元件，变形后的R＝错误!适用于所有的导体,无论是线性元件还是非线性元件．2．对公式I＝UR及I＝q/t，R＝错误!和U＝IR的含义的理解物理意义适用条件I＝错误!某段导体电流、电压和电阻的关系仅适用于纯电阻电路I＝错误!电流定义式已知q和t情况下,可计算I的大小R＝错误!导体电阻定义式，反映导体对电流的阻碍作用R由导体本身决定，与U、I无关，适用于所有导体U＝IR 沿电流方向电势逐渐降低，电压降等于I和R乘积计算导体两端电压，适用于金属导体、电解液同体性：公式反映的是同一段导体上，或同一段电路上的电压、电流和电阻之间的关系.，同时性：公式反映的是同一时刻同一段导体或同一段电路上电阻、电流与电压的关系。
