高中物理闭合电路的欧姆定律解题技巧和训练方法及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。
电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。
【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小勇同学设计了一种测定风力大小的装置，其原理如图所示。
E 是内阻不计、电动势为6V 的电源。
0R 是一个阻值为40Ω的定值电阻。
V 是由理想电压表改装成的指针式测风力显示器。
R 是与迎风板A 相连的一个压敏电阻，其阻值可随风的压力大小变化而改变，其关系如下表所示。
迎风板A 的重力忽略不计。
试求：压力F /N 0 50 100 150 200 250 300 … 电阻/R Ω30282624222018…（1）利用表中的数据归纳出电阻R 随风力F 变化的函数式；（2）若电压表的最大量程为5V ，该装置能测得的最大风力为多少牛顿； （3）当风力F 为500N 时，电压表示数是多少；（4）如果电源E 的电动势降低，要使相同风力时电压表测得的示数不变，需要调换0R ，调换后的0R 的阻值大小如何变化？（只写结论）【答案】（1）300.04()R F =-Ω；（2）m 550F N =；（3） 4.8V U =；（4）阻值变大 【解析】 【分析】 【详解】（1）通过表中数据可得：Fc R∆=∆，故R 与F 成线性变化关系设它们的关系式为： R kF b =+代入数据得：300.04(Ω)R F =-①（2）由题意，0R 上的电压05V R U =，通过0R 的电流为00R U I R =②R R E U U R I I-==③ 解①~④式，得，当电压表两端电压R U 为5V 时，测得的风力最大m 550F N =④（3）由①式得10ΩR =004.8V R EU R R ==+⑤（4）阻值变大3．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11PU =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.4．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s 【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===5．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。
高考物理高考物理闭合电路的欧姆定律的基本方法技巧及练习题及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
若不计电源内阻，求： (1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。
【答案】(1)2mgdE q=(2)03gd v =【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gdv =2．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求： (1)I r ∶I 1∶I 2等于多少 (2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。
【解析】 【详解】(1)设干路电流为I ，流过R 1和R 2的电流分别为I 1和I 2。
由题，R 1和R 2并联，电压相等，电阻也相等，则电流相等，故I 1=I 2=12I 即I r ∶I 1∶I 2=2：1：1(2)根据公式P =I 2R ，三个电阻相等，功率之比等于电流平方之比，即P r ：P 1：P 2=4：1：13．如图所示，电路中电源内阻不计，水平放置的平行金属板A 、B 间的距离为d ，金属板长为L ，在两金属板左端正中间位置M ，有一个小液滴以初速度v 0水平向右射入两板间，已知小液滴的质量为m ，带负电，电荷量为q ．要使液滴从B 板右侧边缘射出电场，电动势E 是多大？(重力加速度用g 表示)【答案】220222md v mgdE qL q=+ 【解析】 【详解】由闭合电路欧姆定律得2E EI R R R ==+ 两金属板间电压为U BA ＝IR ＝2E 由牛顿第二定律得qBAU d－mg ＝ma 液滴在电场中做类平抛运动，有L ＝v 0t 21 22d at =联立解得220222md v mgdEqL q=+ 【点睛】题是电路与电场两部分知识的综合，关键是确定电容器的电压与电动势的关系，掌握处理类平抛运动的分析方法与处理规律．4．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？ 【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E U r R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r=1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；5．如图所示电路中，电源电动势E ＝16V ，内电阻r ＝1.0Ω，电阻R 1＝9.0Ω，R 2＝15Ω。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。
求：（1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时U E Ir=-=12V==P UI120W（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。
（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。
高考物理闭合电路的欧姆定律及其解题技巧及练习题 (含答案)含解析 —、咼考物理精讲专题闭合电路的欧姆定律1.如图所示，R I =R 2=2.5傢滑动变阻器 R 的最大阻值为10 Q,电压表为理想电表。
闭合电 键S,移动滑动变阻器的滑片 P ,当滑片P 分别滑到变阻器的两端 a 和b 时，电源输出功 率均为4.5W 。
求(1) 当P滑到a 端时, R R 2电源输出功率:E 、2()R 外1 R 外 1 r 当P 滑到b 端时,⑵当P 滑到b 端时,0.6A电压表示数:2.如图所示的电路中，电源电动势E = 12 V ,内阻r = 0.5第电动机的电阻 R o = 1.0 Q 电阻R 1 = 2.0 Q 电动机正常工作时，电压表的示数 U 1= 4.0 V ,求：电源输出功率:得:R 外 2R 1R 12.57.5 E12VE Ir 7.5V(1)电源电动势; 【详解】(1) 流过电动机的电流；(2) 电动机输出的机械功率;(3) 电源的工作效率。
【答案】(1) 2A ;( 2) 14W ; ( 3) 91.7%【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为U 1I =- = 2ARU = E — Ir — U i =(12 — 2 X 05 4.0) V = 7 VP 电=Ul = 7X 2 W= 14 WP 热=I 2R o = 22X 1 W= 4 WP 机=P 电一 P 热=10 WP 释=El = 12X 2 W= 24 WP 有= Ul I 2R 1 22W=91.7%3.爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。
随着冬季气候的变 化，12月6号起，阳泉开始实行机动车单双号限行。
我市的公交和出租车，已基本实现全 电动覆盖。
既节约了能源，又保护了环境。
电机驱动的原理，可以定性简化成如图所示的 电路。
在水平地面上有 B 5T 的垂直于平面向里的磁场，电阻为1 Q 的导体棒ab 垂直放在宽度为0.2m 的导体框上。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。
求： （1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】(1) 电动机未启动时12V U E Ir =-= 120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2UR I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
高考物理部分电路欧姆定律解题技巧讲解及练习题(含答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图25甲为科技小组的同学们设计的一种静电除尘装置示意图，其主要结构有一长为L 、宽为b 、高为d 的矩形通道，其前、后板使用绝缘材料，上、下板使用金属材料．图25乙是该主要结构的截面图，上、下两板与输出电压可调的高压直流电源(内电阻可忽略不计)相连．质量为m 、电荷量大小为q 的分布均匀的带负电的尘埃无初速度地进入A 、B 两极板间的加速电场．已知A 、B 两极板间加速电压为U0，尘埃加速后全都获得相同的水平速度，此时单位体积内的尘埃数为n ．尘埃被加速后进入矩形通道，当尘埃碰到下极板后其所带电荷被中和，同时尘埃被收集．通过调整高压直流电源的输出电压U 可以改变收集效率η（被收集尘埃的数量与进入矩形通道尘埃的数量的比值）．尘埃所受的重力、空气阻力及尘埃之间的相互作用均可忽略不计．在该装置处于稳定工作状态时：（1）求在较短的一段时间Δt 内，A 、B 两极板间加速电场对尘埃所做的功； （2）若所有进入通道的尘埃都被收集，求通过高压直流电源的电流； （3）请推导出收集效率η随电压直流电源输出电压U 变化的函数关系式． 【答案】（1）nbd ΔtqU 02qU m （2）02qU m （3）若y <d ，即204L U dU <d ，则收集效率η＝y d ＝2204L U d U (U < 2024d U L) ；若y ≥d 则所有的尘埃都到达下极板，收集效率η＝100% (U ≥2024d U L )【解析】试题分析：（1）设电荷经过极板B 的速度大小为0v ，对于一个尘埃通过加速电场过程中，加速电场做功为00W qU =在t ∆时间内从加速电场出来的尘埃总体积是0V bdv t =∆ 其中的尘埃的总个数()0N nV n bdv t ==∆总故A 、B 两极板间的加速电场对尘埃所做的功()000W N qU n bdv t qU ==∆总 对于一个尘埃通过加速电场过程，根据动能定理可得20012qU mv = 故解得02qU W nbd tqU m=∆（2）若所有进入矩形通道的尘埃都被收集，则t ∆时间内碰到下极板的尘埃的总电荷量()0Q N q nq bdv t ∆==∆总通过高压直流电源的电流002qU QI nQbdv nQbdt m∆===∆ （3）对某一尘埃，其在高压直流电源形成的电场中运动时，在垂直电场方向做速度为0v 的匀速直线运动，在沿电场力方向做初速度为0的匀加速直线运动 根据运动学公式有：垂直电场方向位移0x v t =，沿电场方向位移212y at = 根据牛顿第二定律有F qE qU a m m md=== 距下板y 处的尘埃恰好到达下板的右端边缘，则x=L解得204L Uy dU =若y d <，即204L U d dU <，则收集效率2202204()4d U y L UU d d U Lη==< 若y d ≥，则所有的尘埃都到达下极板，效率为100％2024()d U U L≥ 考点：考查了带电粒子在电场中的运动【名师点睛】带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同．先分析受力情况再分析运动状态和运动过程（平衡、加速、减速，直 线或曲线），然后选用恰当的规律解题．解决这类问题的基本方法有两种，第一种利用力和运动的观点，选用牛顿第二定律和运动学公式求解；第二种利用能量转化 的观点，选用动能定理和功能关系求解2．在如图所示的电路中，电源的电动势E=6．0V ，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S ．求：（1）通过电阻R 的电流Ⅰ； （2）在内电阻r 上损耗的电功率P ； （3）电源的总功率P 总．【答案】（1）通过电阻R 的电流为0．5A ；（2）在内电阻r 上损耗的电功率P 为0．25W ；（3）电源的总功率P 总为3W ． 【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R 的电流为：，（2）r 上损耗的电功率为：P=I 2r=0．5×0．5×1=0．25W ，（3）电源的总功率为：P 总=IE =6×0．5=3 W ． 考点：闭合电路的欧姆定律；电功、电功率．3．如图所示，灵敏电流计的内阻Rg 为500Ω，满偏电流为Ig 为1mA 。

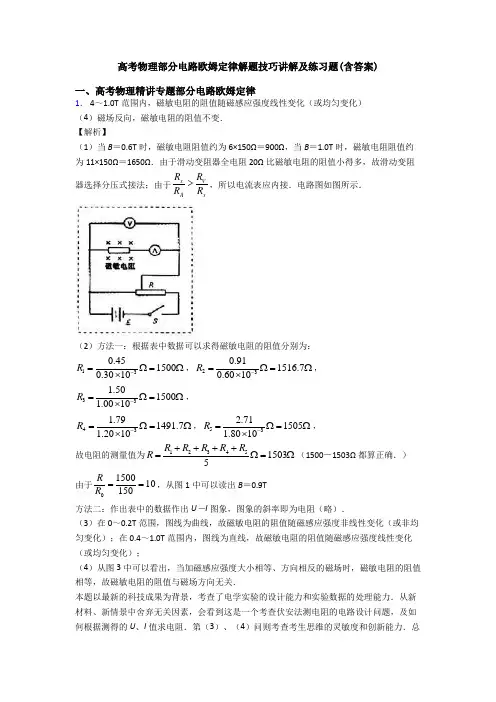

高考物理部分电路欧姆定律解题技巧讲解及练习题(含答案)一、高考物理精讲专题部分电路欧姆定律1． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．2．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)3．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A，电压表的量程为3 V．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？（3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有U＝I1R传′＋U1根据第二次实验记录数据有U＝I2R传′＋U2代入数据解得R传′＝9．5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用4．如图所示，一段长方体金属导电材料，厚度为a、高度为b、长度为l，内有带电量为e 的自由电子。

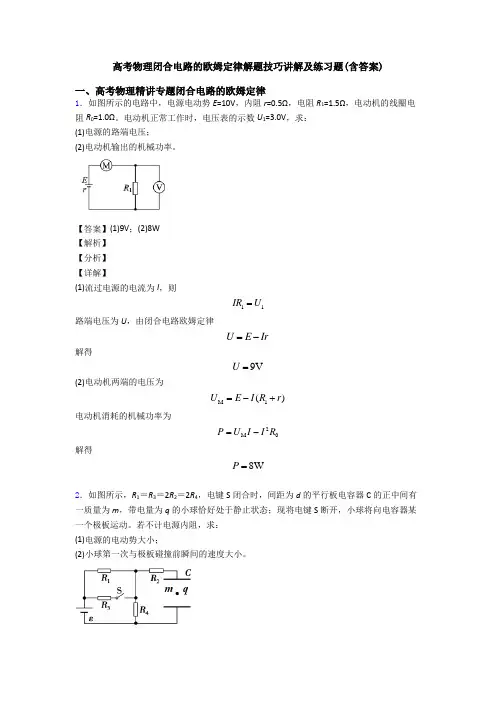

高考物理闭合电路的欧姆定律解题技巧讲解及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。
电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。
【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
若不计电源内阻，求： (1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。
【答案】(1)2mgdE q=(2)03gd v = 【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gdv =3．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。
现把一质量m ＝0.1kg 的导体棒ab 放在导轨上，导体棒与导轨接触的两点间距离L ＝2m ，电阻R ＝2.5Ω，金属导轨电阻不计。
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。
【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．3．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =4．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。
高中物理部分电路欧姆定律解题技巧讲解及练习题(含答案)一、高考物理精讲专题部分电路欧姆定律1．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻的理解其物理本质。
一段长为l 、电阻率为ρ、横截面积为S 的细金属直导线，单位体积内有n 个自由电子，电子电荷量为e 、质量为m 。
（1）当该导线通有恒定的电流I 时：①请根据电流的定义，推导出导线中自由电子定向移动的速率v ；②经典物理学认为，金属的电阻源于定向运动的自由电子与金属离子（即金属原子失去电子后的剩余部分）的碰撞，该碰撞过程将对电子的定向移动形成一定的阻碍作用，该作用可等效为施加在电子上的一个沿导线的平均阻力。
若电子受到的平均阻力大小与电子定向移动的速率成正比，比例系数为k 。
请根据以上的描述构建物理模型，推导出比例系数k 的表达式。
（2）将上述导线弯成一个闭合圆线圈，若该不带电的圆线圈绕通过圆心且垂直于线圈平面的轴匀速率转动，线圈中不会有电流通过，若线圈转动的线速度大小发生变化，线圈中会有电流通过，这个现象首先由斯泰瓦和托尔曼在1917年发现，被称为斯泰瓦—托尔曼效应。
这一现象可解释为：当线圈转动的线速度大小均匀变化时，由于惯性，自由电子与线圈中的金属离子间产生定向的相对运动。
取线圈为参照物，金属离子相对静止，由于惯性影响，可认为线圈中的自由电子受到一个大小不变、方向始终沿线圈切线方向的力，该力的作用相当于非静电力的作用。
已知某次此线圈匀加速转动过程中，该切线方向的力的大小恒为F 。
根据上述模型回答下列问题：① 求一个电子沿线圈运动一圈，该切线方向的力F 做功的大小；② 推导该圆线圈中的电流 'I 的表达式。
【答案】（1）①I v neS=；② ne 2ρ；（2）① Fl ；② 'FS I e ρ=。
【解析】【分析】【详解】（1）①一小段时间t ∆内，流过导线横截面的电子个数为： N n Sv t ∆=⋅∆对应的电荷量为：Q Ne n Sv t e ∆=∆=⋅∆⋅根据电流的定义有：Q I neSv t ∆==∆ 解得：I v neS= ②从能量角度考虑，假设金属中的自由电子定向移动的速率不变，则电场力对电子做的正功与阻力对电子做的负功大小相等，即：0Ue kvl -=又因为：neSv l U IR nev l Sρρ⋅=== 联立以上两式得：2k ne ρ=（2）①电子运动一圈，非静电力做功为：2W F r Fl π=⋅=非②对于圆线圈这个闭合回路，电动势为：W Fl E e e==非 根据闭合电路欧姆定律，圆线圈这个闭合回路的电流为： E I R '=联立以上两式，并根据电阻定律：l R S ρ= 解得：FS I e ρ'=2．地球表面附近存在一个竖直向下的电场，其大小约为100V /m 。
在该电场的作用下，大气中正离子向下运动，负离子向上运动，从而形成较为稳定的电流，这叫做晴天地空电流。
地表附近某处地空电流虽然微弱，但全球地空电流的总电流强度很大，约为1800A 。
以下分析问题时假设地空电流在全球各处均匀分布。
（1）请问地表附近从高处到低处电势升高还是降低？（2）如果认为此电场是由地球表面均匀分布的负电荷产生的，且已知电荷均匀分布的带电球面在球面外某处产生的场强相当于电荷全部集中在球心所产生的场强；地表附近电场的大小用E 表示，地球半径用R 表示，静电力常量用k 表示，请写出地表所带电荷量的大小Q 的表达式；（3）取地球表面积S =5.1×1014m 2，试计算地表附近空气的电阻率ρ0的大小；（4）我们知道电流的周围会有磁场，那么全球均匀分布的地空电流是否会在地球表面形成磁场？如果会，说明方向；如果不会，说明理由。
【答案】（1）降低 （2）2ER Q k= （3）2.8×1013Ω·m （4）因为电流关于地心分布是球面对称的，所以磁场分布也必将关于地心球面对称，这就要求磁感线只能沿半径方向；但是磁感线又是闭合曲线。
以上两条互相矛盾，所以地空电流不会产生磁场【解析】试题分析：（1）沿着电场线方向，电势不断降低；（2）根据点电荷的电场强度定义式进行求解电量；（3）利用微元法求一小段空气层为研究对象，根据电阻定律和欧姆定律进行求解电阻率；（4）根据地球磁场的特点进行分析。
（1）由题意知，电场方向竖直向下，故表附近从高处到低处电势降低。
（2）由2Q E k R =，得电荷量的大小2ER Q k = （3）如图从地表开始向上取一小段高度为Δh 的空气层（Δh 远小于地球半径R ）则从空气层上表面到下表面之间的电势差为·U E h =∆这段空气层的电阻0h r S ρ∆=，且U I r = 三式联立得： 0ES Iρ= 代入数据解： 130 2.810?m ρ=⨯Ω （4）方法一：如图，为了研究地球表面附近A 点的磁场情况可以考虑关于过A 点的地球半径对称的两处电流1I 和2I ，根据右手螺旋定则可以判断，这两处电流在A 点产生的磁场的磁感应强度刚好方向相反，大小相等，所以1I 和2I 产生的磁场在A 点的合磁感应强度为零。
同理，地球上各处的地空电流在A 点的合磁感应强度都为零，即地空电流不会在A 点产生磁场。
同理，地空电流不会在地球附近任何地方产生磁场。
方法二：因为电流关于地心分布是球面对称的，所以磁场分布也必将关于地心球面对称，这就要求磁感线只能沿半径方向；但是磁感线又是闭合曲线。
以上两条互相矛盾，所以地空电流不会产生磁场。
【点睛】根据电场的性质确定电势的变化情况，根据点电荷的电场强度公式求解电量，取一小段空气层为研究对象，根据电阻定律和欧姆定律求解电阻率， 根据地球磁场的特点进行分析即可。
3．一根镍铬合金丝的两端加6V 的电压时，通过它的电流是2A ，求：（1）它的电阻是多少？（2）若通电时间为20s ，那么有多少库仑的电荷量通过它？（3）如果在它两端加8V 的电压，则这合金丝的电阻是多少？【答案】（1）3Ω（2）40C （3）3Ω【解析】试题分析：（1）根据欧姆定律得，合金丝的电阻R=U/I=3Ω（2）通过合金丝的电荷量Q=It=2×20=40C（3）导体的电阻与其两端的电压及通过它的电流无关，所以电阻仍为R＝3Ω。
考点：电流；欧姆定律【名师点睛】题考查欧姆定律以及电流的定义，要注意明确电阻是导体本身的性质，与导体两端的电压和电流无关。
4．如图所示，AB和A′B′是长度均为L＝2 km的两根输电线(1 km电阻值为1 Ω)，若发现在距离A和A′等远的两点C和C′间发生漏电，相当于在两点间连接了一个电阻．接入电压为U＝90 V的电源：当电源接在A、A′间时，测得B、B′间电压为U B＝72 V；当电源接在B、B′间时，测得A、A′间电压为U A＝45 V．由此可知A与C相距多远？【答案】L AC＝0.4 km【解析】【分析】【详解】根据题意，将电路变成图甲所示电路，其中R1=R1′，R2=R2′，当AA′接90V，BB′电压为72V，如图乙所示（电压表内阻太大，R2和R′2的作用忽略，丙图同理）此时R1、R1′、R串联，∵在串联电路中电阻和电压成正比，∴R1：R：R1′=9V：72V：9V=1：8：1---------------①同理，当BB′接90V，AA′电压为45V，如图丙所示，此时R2、R2′、R串联，∵在串联电路中电阻和电压成正比，∴R2：R：R2′=22.5V：45V：22.5V=1：2：1=4：8：4---②联立①②可得：R1：R2=1：4由题意，R AB=2km×11km=2Ω=R1+R2∴R1=0.4Ω，R2=1.6ΩAC相距s=1 1/R km=0.4km ． 【点睛】本题考查了串联电路的电阻、电流特点和欧姆定律的应用；解决本题的关键：一是明白电压表测得是漏电电阻两端的电压，二是知道电路相当于三个串联．5．如图甲所示，电源由n 个电动势E="1.5" V 、内阻均为r （具体值未知）的电池串联组成，合上开关，在变阻器的滑片C 从A 端滑到B 端的过程中，电路中的一些物理量的变化如图乙中Ⅰ、Ⅱ、Ⅲ所示，电表对电路的影响不计。
（Ⅰ图为输出功率与路端电压关系曲线；Ⅱ图为路端电压与总电流关系图线；Ⅲ图为电源的输出效率与外电阻的关系图线）甲 乙(1)求组成电源的电池的个数以及一个电池的内阻；(2)求滑动变阻器的总阻值；(3)写出图Ⅰ、Ⅱ中a 、b 、c 三点的坐标（不要求计算过程）．【答案】(1)n=4,r=0.5Ω；(2)R m =8Ω；(3)a 点坐标为(0.6 A,4.8 V)；b 点的坐标为(3 V,4.5 W)；c 点的坐标为(4.8 V,2.88 W)。
【解析】试题分析：（1）设串联的电池个数为n ，则电源的电动势为n1.5V ，内阻为nr ； 由图Ⅰ可知，当变阻器的电阻与电池的内阻相等时，变阻器的电功率P=4.5W ， 即=4.5W ；由图Ⅱ可知，当变阻器的电阻为0时，电路中的电流为3A ，故3A=，故r=0.5Ω；联立得n=4，一个电池的内阻为r=0.5Ω。
（2）由图Ⅲ可知，当变阻器的阻值最大时，电源的效率为80%，故=80%， 解之得R=8Ω；（3）图Ⅱ中a 点的坐标是变阻器的阻值最大时对应的电流与电压值。
电流Ia==0.6A ；路端电压为Ua=0.6A×8Ω=4.8V ，故a 点的坐标为(0.6 A,4.8V)； 图Ⅰ中b 点的坐标是功率最大时的路端电压与功率，c 点的坐标是变阻器最大时的路端电压和对应的电功率。
b点的外电路电阻为2Ω，故路端电压为3V；所以b点的坐标为(3 V,4.5 W)；c点的外电路电阻为8Ω，故路端电压为4.8V，电流为0.6A，故此时的电功率为P=4.8V×0.6A=2.88W；所以c点的坐标为(4.8 V,2.88 W)。
考点：全电路欧姆定律，输出电功率，电源效率，最大电功率的问题。
【名师点晴】该题通过图像提供了已知条件，有些抽象，需要我们认识到这都是在某种情况下的一些电流、电压和电功率的值；然后就可以确定不同情况下的电路；题中的求坐标的思路比较新颖，其实这也是求某种情况下的电路中的物理量而己。
6．如图所示，U=10V，电阻R1=4Ω，R2=6Ω，电容C=30μF。
（1）闭合开关S，电路稳定后，求通过R1的电流强度；（2）然后断开S，求这以后流过R1的电量是多少？【答案】（1）1A；（2）【解析】试题分析：（1）S闭合，电路稳定后（即电容器充电完毕）即为R1与R2的串联电路，所以通过R1的流为，此时电容C与R2并联，两极间电压U1=IR2=1×6=6V，且上板带电荷。
