最新高中物理部分电路欧姆定律题20套(带答案)

物理欧姆定律练习题20篇及解析一、欧姆定律选择题1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）A. 电流表示数变小，小灯泡变亮B. 电压表示数变大，小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．3．如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”.滑动变阻器R2的规格为“20Ω1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0. 2A～0. 5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8 W～3WA. ①③B. ①④C. ②③D. ②④【答案】 A【解析】【解答】滑动变阻器最大时电流最小，此时 =0.2A,定值电阻的功率判断最大电功率为0.9W,最小为0.4W，答案①对。

（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）（4）磁场反向，磁敏电阻的阻值不变．【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x V A xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯， 431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．2．如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，滑动变阻器R最大阻值为36Ω，灯泡电阻不随温度变化。

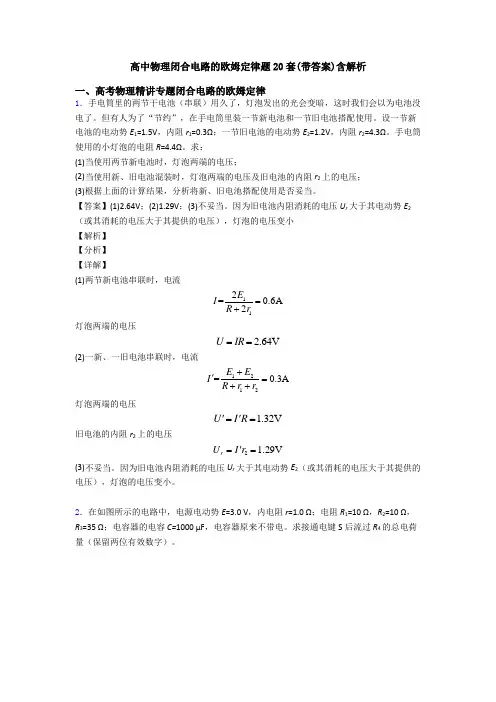

高中物理闭合电路的欧姆定律题20套(带答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。

设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。

手电筒使用的小灯泡的电阻R =4.4Ω。

求： (1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压； (3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。

【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。

因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小 【解析】 【分析】 【详解】(1)两节新电池串联时，电流11A 2=20.6E I R r =+ 灯泡两端的电压2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++灯泡两端的电压1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。

因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小。

2．在如图所示的电路中，电源电动势E =3.0 V ，内电阻r =1.0 Ω；电阻R 1=10 Ω，R 2=10 Ω，R 3=35 Ω；电容器的电容C=1000 μF ，电容器原来不带电。

求接通电键S 后流过R 4的总电荷量（保留两位有效数字）。

【答案】2.0×10-3C 【解析】 【详解】接通电键S 前，R 2与R 3串联后与R 1并联，所以闭合电路的总电阻：123123()R R R R r R R R +=+++由闭合电路欧姆定律得，通过电源的电流：E I R=电源的两端电压：U E Ir =－则R 3两端的电压：3323R U U R R =+ 接通电键S 后通过R 4的总电荷量就是电容器的电荷量。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电动势、内电阻、1R 、2R 均未知，当a 、b 间接入电阻/1R ＝10Ω时，电流表示数为11A I =；当接入电阻/218R =Ω时，电流表示数为20.6A I =．当a 、b 间接入电阻/3R ＝118Ω时，电流表示数为多少？【答案】0.1A 【解析】 【分析】当a 、b 间分别接入电阻R 1′、R 2′、R 3′时，根据闭合电路欧姆定律列式，代入数据，联立方程即可求解． 【详解】当a 、b 间接入电阻R 1′=10Ω时，根据闭合电路欧姆定律得：E ＝(I 1+112I R R ')(R 1+r )+I 1R 1′ 代入数据得：E=(1+210 R )(R 1+r )+10① 当接入电阻R 2′=18Ω时，根据闭合电路欧姆定律得：E ＝(I 2+222I R R ')(R 1+r )+I 2R 2′ 代入数据得：E=(0.6+210.8R )(R 1+r )+10.8② 当a 、b 间接入电阻R 3′=118Ω时，根据闭合电路欧姆定律得：E ＝(I 3+332I R R ')(R 1+r )+I 3R 3′ 代入数据得：E ＝(I 3+32118 I R )(R 1+r )+118I 3③ 由①②③解得：I 3=0.1A 【点睛】本题主要考查了闭合电路欧姆定律的直接应用，解题的关键是搞清楚电路的结构，解题时不需要解出E 、r 及R 1、R 2的具体值，可以用E 的表达式表示R 2和r+R 1，难度适中．2．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B 、R 0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在3．如图甲所示，电源由n个电动势E="1.5" V、内阻均为r（具体值未知）的电池串联组成，合上开关，在变阻器的滑片C从A端滑到B端的过程中，电路中的一些物理量的变化如图乙中Ⅰ、Ⅱ、Ⅲ所示，电表对电路的影响不计。

（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON 固定在水平面内，ON 与x 轴重合，一根与ON 垂直的长导体棒在水平向右的外力作用下沿导轨MON 向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O 处；导体棒的质量为m=2kg ；OM 、ON 接触处O 点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E 与时间t 的关系如图3所示，图线是过原点的直线．求：（1）t=2s 时流过导体棒的电流强度I 2的大小； （2）1～2s 时间内回路中流过的电量q 的大小；（3）导体棒滑动过程中水平外力F （单位：N ）与横坐标x （单位：m ）的关系式． 【答案】（1）t=2s 时流过导体棒的电流强度I 2的大小为8A ； （2）1～2s 时间内回路中流过的电量q 的大小为6C ；（3）导体棒滑动过程中水平外力F 与横坐标x 的关系式为F=（4+4）N ．【解析】试题分析：（1）根据E —t 图像中的图线是过原点的直线特点 有：EI R=得：28I A =（2分） （2）可判断I —t 图像中的图线也是过原点的直线 （1分） 有：t=1s 时14I A =可有：122I I q I t t +=∆=∆（2分） 得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．2．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

高中欧姆定律试题及答案
一、选择题
1. 欧姆定律的公式是（）
A. V = IR
B. V = RI
C. P = IV
D. P = VI
答案：A
2. 在电阻不变的情况下，电流与电压的关系是（）
A. 成正比
B. 成反比
C. 不变
D. 不确定
答案：A
3. 一个电阻为10Ω的电阻器，在5V的电压下，通过电阻的电流是（）
A. 0.5A
B. 1A
C. 2A
D. 5A
答案：B
二、填空题
4. 当电阻为定值时，电压与电流的比值是一个常数，这个常数就是电阻的______。

答案：阻值
5. 欧姆定律表明，通过电阻的电流与电阻两端的电压成______，与电阻的阻值成______。

答案：正比，反比
三、计算题
6. 一个电阻为20Ω的电阻器，接在12V的电源上，求通过电阻的电流。

答案：通过电阻的电流为0.6A。

四、实验题
7. 在实验室中，给你一个未知电阻，一个电源，一个电流表，一个电压表，如何测量电阻的阻值？
答案：将未知电阻接入电路，使用电流表测量通过电阻的电流，使用电压表测量电阻两端的电压。

根据欧姆定律公式V = IR，计算出电阻的阻值R = V/I。

五、简答题
8. 欧姆定律在实际应用中有哪些重要性？
答案：欧姆定律是电学中的基本定律，它揭示了电压、电流和电阻之间的关系。

在实际应用中，欧姆定律可以帮助我们计算电路中的电流和电压，设计和分析电路，以及进行电路故障诊断等。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

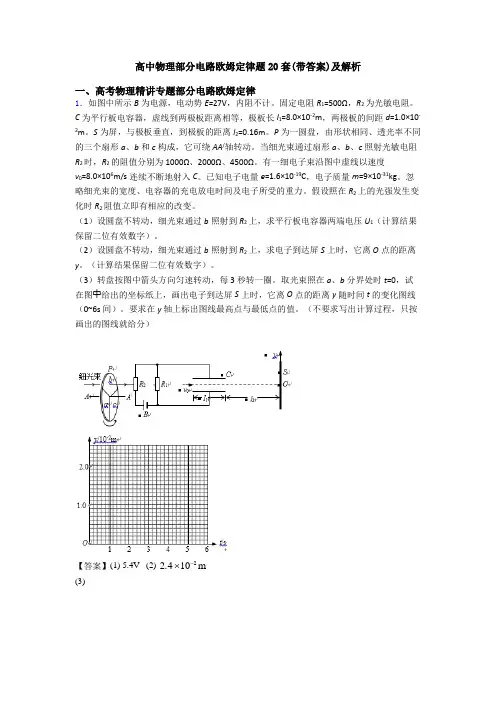

高中物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图中所示B 为电源，电动势E=27V ，内阻不计。

固定电阻R 1=500Ω，R 2为光敏电阻。

C 为平行板电容器，虚线到两极板距离相等，极板长l 1=8.0×10-2m ，两极板的间距d =1.0×10-2m 。

S 为屏，与极板垂直，到极板的距离l 2=0.16m 。

P 为一圆盘，由形状相同、透光率不同的三个扇形a 、b 和c 构成，它可绕AA /轴转动。

当细光束通过扇形a 、b 、c 照射光敏电阻R 2时，R 2的阻值分别为1000Ω、2000Ω、4500Ω。

有一细电子束沿图中虚线以速度v 0=8.0×106m/s 连续不断地射入C 。

已知电子电量e =1.6×10-19C ，电子质量m =9×10-31kg 。

忽略细光束的宽度、电容器的充电放电时间及电子所受的重力。

假设照在R 2上的光强发生变化时R 2阻值立即有相应的改变。

（1）设圆盘不转动，细光束通过b 照射到R 2上，求平行板电容器两端电压U 1（计算结果保留二位有效数字）。

（2）设圆盘不转动，细光束通过b 照射到R 2上，求电子到达屏S 上时，它离O 点的距离y 。

（计算结果保留二位有效数字）。

（3）转盘按图中箭头方向匀速转动，每3秒转一圈。

取光束照在a 、b 分界处时t =0，试在图中给出的坐标纸上，画出电子到达屏S 上时，它离O 点的距离y 随时间t 的变化图线（0~6s 间）。

要求在y 轴上标出图线最高点与最低点的值。

（不要求写出计算过程，只按画出的图线就给分）【答案】(1) 5.4V (2) 22410m .-⨯ (3)【解析】 【分析】由题意可知综合考查闭合电路欧姆定律、牛顿第二定律和类平抛运动，根据欧姆定律、类平抛运动及运动学公式计算可得。

【详解】解：(1) 设电容器C 两极板间的电压为U 1，U 1=112R R R +E =27500V=5.4V 500+2000⨯ (2) 设电场强度大小为E ′E ′=1U d， 电子在极板间穿行时加速度大小为a ，穿过C 的时间为t ，偏转的距离为y o ． 根据牛顿第二定律得：a==eE eU m md'电子做类平抛运动，则有：l 1=v 0t ， y o =12at 2， 联立得：y o =202eE mv （112R R R +） 21l d， 当光束穿过b 时，R 2=2000Ω，代入数据解得:y o =4.8×10-3m由此可见，y 1＜12d ， 电子通过电容器C ，做匀速直线运动，打在荧光屏上O 上方y 处．根据三角形相似关系可得1o12y 22l l yl =+ 代入数值可得:y =22410m .-⨯(3) 当光束穿过a 时，R 2=1000Ω，代入数据解得y =8×10-3m由此可见，y ＞d ，电子不能通过电容器C 。

物理闭合电路的欧姆定律题20套(带答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。

（1）求电源的内阻。

（2）当滑动变阻器R 为多大时，电源的总功率最大?最大值P m 是多少?【答案】（1）5Ω；（2）当滑动变阻器R 为0时，电源的总功率最大，最大值P m 是4W 。

【解析】 【分析】 【详解】（1）电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A ，根据闭合电路欧姆定律可知：0EIR R r=++得：r =5Ω（2）电源的总功率P=IE得：20E P R R r=++当R =0Ω，P 最大，最大值为m P ，则有：4m P =W3．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L ∆=+【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．4．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求：（1）电源的内电阻r ；（2）开关2S 闭合时电动机的效率。

高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)2．为了检查双线电缆CE、FD中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。

用导线将AC、BD、EF连接，AB为一粗细均匀的长L AB=100厘米的电阻丝，接触器H可以在AB上滑动。

当K1闭合移动接触器，如果当接触器H和B端距离L1=41厘米时，电流表G中没有电流通过。

试求电缆损坏处离检查地点的距离（即图中DP的长度X）。

其中电缆CE=DF=L=7．8千米，AC、BD和EF段的电阻略去不计。

【答案】6.396km【解析】【试题分析】由图得出等效电路图，再根据串并联电路规律及电阻定律进行分析，联立可求得电缆损坏处离检查地点的距离．等效电路图如图所示：电流表示数为零，则点H和点P的电势相等。

由得，则又由以上各式得：X=6.396km【点睛】本题难点在于能否正确作出等效电路图，并明确表头电流为零的意义是两端的电势相等．3．如图25甲为科技小组的同学们设计的一种静电除尘装置示意图，其主要结构有一长为L、宽为b、高为d的矩形通道，其前、后板使用绝缘材料，上、下板使用金属材料．图25乙是该主要结构的截面图，上、下两板与输出电压可调的高压直流电源(内电阻可忽略不计)相连．质量为m、电荷量大小为q的分布均匀的带负电的尘埃无初速度地进入A、B两极板间的加速电场．已知A、B两极板间加速电压为U0，尘埃加速后全都获得相同的水平速度，此时单位体积内的尘埃数为n．尘埃被加速后进入矩形通道，当尘埃碰到下极板后其所带电荷被中和，同时尘埃被收集．通过调整高压直流电源的输出电压U 可以改变收集效率η（被收集尘埃的数量与进入矩形通道尘埃的数量的比值）．尘埃所受的重力、空气阻力及尘埃之间的相互作用均可忽略不计．在该装置处于稳定工作状态时：（1）求在较短的一段时间Δt 内，A 、B 两极板间加速电场对尘埃所做的功； （2）若所有进入通道的尘埃都被收集，求通过高压直流电源的电流； （3）请推导出收集效率η随电压直流电源输出电压U 变化的函数关系式． 【答案】（1）nbd ΔtqU 02qU m （2）02qU m（3）若y <d ，即204L U dU <d ，则收集效率η＝y d ＝2204L U d U (U < 2024d U L) ；若y ≥d 则所有的尘埃都到达下极板，收集效率η＝100% (U ≥2024d U L) 【解析】试题分析：（1）设电荷经过极板B 的速度大小为0v ，对于一个尘埃通过加速电场过程中，加速电场做功为00W qU =在t ∆时间内从加速电场出来的尘埃总体积是0V bdv t =∆ 其中的尘埃的总个数()0N nV n bdv t ==∆总故A 、B 两极板间的加速电场对尘埃所做的功()000W N qU n bdv t qU ==∆总 对于一个尘埃通过加速电场过程，根据动能定理可得20012qU mv = 故解得02qU W nbd tqU m=∆（2）若所有进入矩形通道的尘埃都被收集，则t ∆时间内碰到下极板的尘埃的总电荷量()0Q N q nq bdv t ∆==∆总通过高压直流电源的电流002qU QI nQbdv t m∆===∆ （3）对某一尘埃，其在高压直流电源形成的电场中运动时，在垂直电场方向做速度为0v 的匀速直线运动，在沿电场力方向做初速度为0的匀加速直线运动 根据运动学公式有：垂直电场方向位移0x v t =，沿电场方向位移212y at =根据牛顿第二定律有F qE qU am m md ===距下板y处的尘埃恰好到达下板的右端边缘，则x=L解得24L UydU=若y d<，即24L UddU<，则收集效率22224()4d Uy L UUd d U Lη==<若y d≥，则所有的尘埃都到达下极板，效率为100％224()d UUL≥考点：考查了带电粒子在电场中的运动【名师点睛】带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同．先分析受力情况再分析运动状态和运动过程（平衡、加速、减速，直线或曲线），然后选用恰当的规律解题．解决这类问题的基本方法有两种，第一种利用力和运动的观点，选用牛顿第二定律和运动学公式求解；第二种利用能量转化的观点，选用动能定理和功能关系求解4．一台电动机额定电压为220V，线圈电阻R=0．5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作10s，求：（1）消耗的电能．（2）产生的热量．（3）输出的机械功率．【答案】（1）消耗的电能为8800J；（2）产生的热量为80J；（3）输出的机械能为8720J．【解析】试题分析：（1）电动机额定电压为220V，电流为4A，电动机正常工作10s，消耗的电能：W=UI t=220×4×10=8800J；（2）产生的热量：Q=I2Rt=42×0．5×10=80J；（3）根据能量守恒定律，输出的机械能为：E机=W﹣Q=8800﹣80=8720J；考点：电功、电功率．5．如图所示电路中，灯L标有“6V，3W”，定值电阻R1=4Ω，R2=10Ω，电源内阻r=2Ω，当滑片P滑到最下端时，理想电流表读数为1A，此时灯L恰好正常发光，试求：（1）滑线变阻器最大值R；（2）当滑片P 滑到最上端时，电流表的读数 【答案】 【解析】试题分析：（1）灯L 的电阻为：R L =LLP U 2=12Ω当P 滑到下端时，R 2被短路，灯L 与整个变阻器R 并联，此时灯正常发光，通过灯L 的电流为：I L =LLU P =0．5A 通过变阻器R 的电流为：I R =I A -I L =1A-0．5A=0．5A 则I R =I L ，即得滑线变阻器最大值为：R=R L =12Ω （2）电源电动势：1()12V L LRR E I R r R R =++=+=当P 滑到上端时，灯L 、变阻器R 及电阻R 2都被短路，此时电流表的读数为：I′=r R E+=2A 考点：【名师点睛】闭合电路的欧姆定律6．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，一个电子电量为e ．该导线通有恒定电流时，导线两端的电势差为U ，假设自由电子定向移动的速率均为v ． （1）求导线中的电流I ；（2）所谓电流做功，实质上是导线中的恒定电场对自由电荷的静电力做功．为了求解在时间t 内电流做功W 为多少，小红和小明给出了不同的想法：小红记得老师上课讲过，W =UIt ，因此将第（1）问求出的I 的结果代入，就可以得到W 的表达式．但是小红不记得老师是怎样得出W =UIt 这个公式的．小明提出，既然电流做功是导线中的恒定电场对自由电荷的静电力做功，那么应该先求出导线中的恒定电场的场强，即=U E l ，设导体中全部电荷为q 后，再求出电场力做的功=UW qEvt q vt l=，将q 代换之后，小明没有得出W =UIt 的结果．请问你认为小红和小明谁说的对？若是小红说的对，请给出公式的推导过程；若是小明说的对，请补充完善这个问题中电流做功的求解过程．（3）为了更好地描述某个小区域的电流分布情况，物理学家引入了电流密度这一物理量，定义其大小为单位时间内通过单位面积的电量．若已知该导线中的电流密度为j ，导线的电阻率为ρ，试证明：Uj lρ=． 【答案】（1）I neSv =（2）见解析（3）见解析【解析】（1）电流定义式QI t=，在t 时间内，流过横截面的电荷量Q nSvte =，因此I neSv =； （2）小红和小明说的都有一定道理a.小红说的对．由于QI t=，在t 时间内通过某一横截面的电量Q =It ，对于一段导线来说，每个横截面通过的电量均为Q ，则从两端来看，相当于Q 的电荷电势降低了U ，则W QU UIt ==．b.小明说的对．恒定电场的场强UE l=，导体中全部电荷为q nSle =， 电场力做的功=U UW qEvt qvt nSel vt nSevUt l l===； 又因为I neSv =，则W UIt =．（3）由欧姆定律：、U IR =，、由电阻定律：lR Sρ=； 则l U I S ρ=，则U I l Sρ=； 由电流密度的定义：Q Ij St S==； 故Uj lρ=；7．如图所示，P 是一个表面镶有很薄电热膜的长陶瓷管，其长度为L ，直径为D ，镀膜的厚度为d .管两端有导电金属箍M 、N .现把它接入电路中，测得它两端电压为U ，通过它的电流为I .则金属膜的电阻为多少？镀膜材料的电阻率为多少？【答案】U IU Dd IL π【解析】 【详解】根据欧姆定律得，金属膜的电阻U R I=． 由于金属膜的厚度很小，所以，在计算横截面积时，近似的计算方法是：若将金属膜剥下，金属膜可等效为长为L ，宽为πD （周长），高为厚度为d 的长方体金属膜的长度为L ，横截面积s =πDd ;根据LR sρ=，求得 Rs DdU L ILπρ==.【点睛】解决本题的关键掌握欧姆定律的公式和电阻定律的公式，并能灵活运用．8．如图所示，A 为电解槽，M 为电动机，N 为电炉子，恒定电压U ＝12V ，电解槽内阻R A ＝2Ω，当S 1闭合，S 2、S 3断开时，电流表示数为6A ；当S 2闭合，S 1、S 3断开时，电流表示数为5A ，且电动机输出功率为35W ；当S 3闭合，S 1、S 2断开时，电流表示数为4A ．求：(1)电炉子的电阻及发热功率； (2)电动机的内阻；(3)在电解槽工作时，电能转化为化学能的功率为多少． 【答案】(1)2 Ω 72 W (2)1 Ω (3)16 W 【解析】试题分析：（1）电炉子为纯电阻元件，由欧姆定律U I R= 得12UR I ==Ω 其发热功率为：1126?W=72?W R P UI ==⨯ （2）电动机为非纯电阻元件，由能量守恒定律得222M UI I r P =+输出所以2221M UI P r I -==Ω输出（3）电解槽工作时，由能量守恒定律得：23316?W A P UI I r =-=化考点：闭合电路欧姆定律点评：注意纯电阻电路与非纯电阻电路在的区别9．用一个标有额定电压为12V 的灯泡做实验，测得灯丝电阻随灯泡两端电压变化关系图线如图所示，求：（1）设灯丝电阻与绝对温度成正比，室温为300K ，求正常发光条件下灯丝的温度。

高中物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =2．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。

若不计电源内阻，求： (1)电源的电动势大小；(2)小球第一次与极板碰撞前瞬间的速度大小。

【答案】(1)2mgdE q=(2)03gd v = 【解析】 【详解】(1)电键S 闭合时，R 1、R 3并联与R 4串联，(R 2中没有电流通过)U C ＝U 4＝12E 对带电小球有：2C qU qEmg d d== 得：2mgdE q=(2)电键S 断开后，R 1、R 4串联，则233CE mgd U q==' 小球向下运动与下极板相碰前瞬间，由动能定理得21222C U d mg q mv ⋅-⋅=' 解得：03gdv =3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。

（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．一电瓶车的电源电动势E ＝48V ，内阻不计，其电动机线圈电阻R ＝3Ω，当它以v ＝4m/s 的速度在水平地面上匀速行驶时，受到的阻力f ＝48N 。

高中物理闭合电路的欧姆定律题20套(带答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =3．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6Vr =2Ω.4．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？ 【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E Ur R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r =1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；5．利用如图所示的电路可以测量电源的电动势和内电阻．当滑动变阻器的滑片滑到某一位置时，电流表和电压表的示数分别为0.20A 和2.90V ．改变滑片的位置后，两表的示数分别为0.40A 和2.80V ．这个电源的电动势和内电阻各是多大？【答案】E =3.00V ，r =0.50Ω 【解析】 【分析】 【详解】根据全电路欧姆定律可得：；，联立解得：E=3.00V ，r=0.50Ω6．如图甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100Ω，R 2阻值未知，R 3为滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．计算： （1）定值电阻R 2的阻值； （2）滑动变阻器的最大阻值； （3）电源的电动势和内阻．【答案】（1）5Ω（2）300Ω （3）20V ；20Ω 【解析】 【详解】（1）当R 3的滑片滑到最右端时，R 3、R 1均被短路，此时外电路电阻等于R 2，且对应于图线上B 点，故由B 点的U 、I 值可求出R 2的阻值为：2450.8B B U R I ==Ω=Ω （2）滑动变阻器的滑片置于最左端时，R 3阻值最大．设此时外电路总电阻为R ，由图像中A 点坐标求出：16800.2A A U R I ==Ω=Ω 13213++R R R R R R =代入数据解得滑动变阻器最大阻值3300R =Ω（3）由闭合电路欧姆定律得：+E U Ir =将图像中A 、B 两点的电压和电流代入得：16+0.2E r =4+0.8E r =解得20V E = 20r =Ω7．如图所示，合上电键S 1。

高考物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图，竖直平面内放着两根间距L = 1m 、电阻不计的足够长平行金属板M 、N ，两板间接一阻值R= 2Ω的电阻，N 板上有一小孔Q ，在金属板M 、N 及CD 上方有垂直纸面向里的磁感应强度B 0= 1T 的有界匀强磁场，N 板右侧区域KL 上、下部分分别充满方向垂直纸面向外和向里的匀强磁场，磁感应强度大小分别为B 1=3T 和B 2=2T ．有一质量M = 0.2kg 、电阻r =1Ω的金属棒搭在MN 之间并与MN 良好接触，用输出功率恒定的电动机拉着金属棒竖直向上运动，当金属棒达最大速度时，在与Q 等高并靠近M 板的P 点静止释放一个比荷的正离子，经电场加速后，以v =200m/s 的速度从Q 点垂直于N 板边界射入右侧区域．不计离子重力，忽略电流产生的磁场，取g=．求：（1）金属棒达最大速度时，电阻R 两端电压U ； （2）电动机的输出功率P ；（3）离子从Q 点进入右侧磁场后恰好不会回到N 板，Q 点距分界线高h 等于多少． 【答案】（1）2V （2）9W （3）21.210m -⨯ 【解析】试题分析：（1）离子从P 运动到Q ，由动能定理：①解得R 两端电压② （2）电路的电流③安培力④受力平衡⑤由闭合电路欧姆定律⑥感应电动势⑦ 功率⑧联立②-⑧式解得：电动机功率⑨(3)如图所示，设离子恰好不会回到N板时，对应的离子在上、下区域的运动半径分别为和,圆心的连线与N板的夹角为φ．在磁场中，由⑩解得运动半径为11在磁场中，由12解得运动半径为13由几何关系得1415解⑩--15得:16考点：带电粒子在匀强磁场中的运动.2．（11分）如图示电路中，电阻R1=R2=6Ω，R3=4Ω，R4=3Ω。

电源内阻r=2Ω。

不计电压表和电流表的影响。

S断开时，电压表的示数为2.25V。

求：（1）电源电动势E；（2）S合上后，电流表的示数。

高中物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图所示的闭合电路中，电源电动势E=12V，内阻r=1Ω，灯泡A标有“6V，3W”，灯泡B标有“4V，4W”．当开关S闭合时A、B两灯均正常发光．求：R1与R2的阻值分别为多少？【答案】R1与R2的阻值分别为3Ω和2Ω【解析】试题分析：流过及B灯的电流，所以流过A灯的电流，由闭合电路欧姆定律：解得：．考点：闭合电路的欧姆定律【名师点睛】对于直流电路的计算问题，往往先求出局部的电阻，再求出外电路总电阻，根据欧姆定律求出路端电压和总电流，再计算各部分电路的电压和电流．2．两根材料相同的均匀直导线a和b串联在电路上，a长为，b长为。

（1）若沿长度方向的电势随位置的变化规律如图所示，求：①a、b两导线内电场强度大小之比；②a、b两导线横截面积之比。

（2）以下对直导线内部做进一步分析：设导线单位体积内有n个自由电子，电子电荷量为e，自由电子定向移动的平均速率为v。

现将导线中电流I与导线横截面积S的比值定义为电流密度，其大小用j表示。

①请建立微观模型，利用电流的定义推导：；②从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动。

设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式。

（解题过程中需要用到的物理量要在解题时作必要的说明）【答案】（1）①②（2）①见解析②见解析【解析】（1）①根据，由图像知：，代入可得，同理根据，由已知代入可得：②因为两导线串联，所以电流，由欧姆定律，电阻定律将，长度分别为和代入可得：（2）①在直导线内任选一个横截面S，在时间内以S为底，为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：，其中代入可得：②（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则电流密度的定义为，将代入，得导线的电阻联立可得j、ρ、E三者间满足的关系式为：3．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r 上损耗的电功率P 为0．25W ；（3）电源的总功率P 总为3W ． 【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R 的电流为：，（2）r 上损耗的电功率为：P=I 2r=0．5×0．5×1=0．25W ，（3）电源的总功率为：P 总=IE =6×0．5=3 W ． 考点：闭合电路的欧姆定律；电功、电功率．4． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯， 431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．）由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U、I值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．5．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是调光台灯的简化电路图,L标有“220V40W”。

闭合开关S,不考虑灯泡电阻的变化,则（）A. 当滑片P从b端向a端移动时,电路总电阻变大B. 当滑片P从a端向b端移动时,灯泡变亮C. 当滑片P在a端时,灯泡正常发光D. 当滑片P在b端时,电路总功率最大【答案】C【解析】【解答】由电路图知道，灯泡和滑动变阻器串联在一起；当滑片P从b端向a端移动时，滑动变阻器接入电路的电阻减小，所以电路总电阻变小，A不符合题意；当滑片P从a端向b端移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电流减小，由P=I2R知道，灯泡的实际功率减小，灯泡亮度会变暗，B不符合题意；当滑片P在a端时，滑动变阻器接入电路的电阻为0，灯泡两端的电压等于电源电压220V，所以灯泡正常发光，C符合题意；当滑片P在b端时，总电阻最大，电路中电流最小，由P=UI知道，电路总功率最小，D不符合题意，故答案为：C。

【分析】灯泡和滑动变阻器串联，根据滑片移动的方向判定电阻的变化，根据欧姆定律和电功率公式判定灯泡亮度的变化.2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．4．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

高中物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E U r R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r=1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；3．利用电动机通过如图所示的电路提升重物，已知电源电动势6E V =，电源内阻1r =Ω，电阻3R =Ω，重物质量0.10m kg =，当将重物固定时，理想电压表的示数为5V ，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V ，(不计摩擦，g 取210/).m s 求：()1串联入电路的电动机内阻为多大？()2重物匀速上升时的速度大小．()3匀速提升重物3m 需要消耗电源多少能量？【答案】（1）2Ω；（2）1.5/m s （3）6J 【解析】 【分析】根据闭合电路欧姆定律求出电路中的电流和电动机输入电压.电动机消耗的电功率等于输出的机械功率和发热功率之和，根据能量转化和守恒定律列方程求解重物匀速上升时的速度大小，根据W EIt =求解匀速提升重物3m 需要消耗电源的能量． 【详解】()1由题，电源电动势6E V =，电源内阻1r =Ω，当将重物固定时，电压表的示数为5V ，则根据闭合电路欧姆定律得 电路中电流为6511E U I A r --===电动机的电阻51321M U IR R I --⨯==Ω=Ω ()2当重物匀速上升时，电压表的示数为 5.5U V =，电路中电流为''0.5E U I A r-==电动机两端的电压为()()'60.5314M U E I R r V V =-+=-⨯+= 故电动机的输入功率'40.52M P U I W ==⨯= 根据能量转化和守恒定律得2''M U I mgv I R =+代入解得， 1.5/v m s =()3匀速提升重物3m 所需要的时间321.5h t s v===， 则消耗的电能'60.526W EI t J ==⨯⨯=【点睛】本题是欧姆定律与能量转化与守恒定律的综合应用.对于电动机电路，不转动时，是纯电阻电路，欧姆定律成立；当电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立．4．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。

高考物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】当开关接a 时，电路中的电流为I 1=11P U=2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.3．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。

随着冬季气候的变化，12月6号起，阳泉开始实行机动车单双号限行。

我市的公交和出租车，已基本实现全电动覆盖。

既节约了能源，又保护了环境。

电机驱动的原理，可以定性简化成如图所示的电路。

在水平地面上有5B T 的垂直于平面向里的磁场，电阻为1Ω的导体棒ab 垂直放在宽度为0.2m 的导体框上。

电源E 是用很多工作电压为4V 的18650锂电池串联而成的，不计电源内阻及导体框电阻。
