时间平均及时间计权
在声学及振动测量或测量其它电信号的有效值时，常用时间平均电路或平均
的处理方法对整流后的信号进行平均，以滤除整流后信号的波动，获得较准确的
测量结果，在信号处理系统中也常用平均的方法提高测量精度。平均的处理方法
主要有指数平均和线性平均两大类，当平均方法确定后时间平均的特性主要取决
于时间常数。在IEC61672：2002《声级计》中对这两种平均方法均有明确规定，
采用F、S时间计权测量时间计权声级就是使用指数平均测量声压的有效值，测
量等效连续声级就是使用线性平均测量一段时间的声压有效值。
指数平均的特性
指数平均在电路上采用在-1/τ上具有一个实数极点的低通滤波器实现，也就
是一个RC电路，因此指数平均也叫RC平均。叫这种电路为指数平均是因为这
种电路的阶跃信号响应如下：
Vc=V（1-e(-t/τ)）
V-------输入值
Vc-----指数平均后的输出值
τ----时间常数
指数平均的阶跃信号响应
0
0.2
0.4
0.6
0.8
1
1.2

00.511.522.53
时间(t/τ)

输入电压
输出电压

当输入信号停止时，输出信号的输出由下式给出：
Vc=V0e
(-t/τ)

V-----输入信号停止时的输出信号
Vc-----指数平均后的输出值
τ----时间常数

指数衰减

0
0.2
0.4
0.6
0.8
1
1.2

00.511.522.53
时间(t/τ)

指数平均的衰减速率为：
(Lp1-Lp0)=10log(VC1)- 10log (VC0)=10log(V e(-1/τ)/Ve(-0/τ))
=10 log( e(-1/τ) )=-10/(ln(10)*τ)=4.34/τ （dB/s）
指数平均线路也是一个一阶低通滤波器，其在频域的响应如下：

指数平均的频域响应

-35
-30
-25
-20
-15
-10
-5
0

0.000.040.190.833.66
相对频率(f×τ)

输
出
(
d
B
)

当输入指数平均电路的信号波动频率较高时，可以被指数平均电路较好的平
均掉，当输入信号波动频率较低时，则指数平均电路的输出将还有一定的波动或
没有改善。因此在测量低频信号时应选用较大的指数平均时间常数，输出信号需
要较长的时间才能接进真值。
在数字信号处理系统中，指数平均用下式进行计算：
Yn=(1-α)Yn-1+αXn
Xn----输入数字序列的第n个值
Yn----输出数字序列的第n个值
α----小于1的时间常数,等于Δt/τ. Δt为采样间隔，一般设为1.
上式是一个递推公式，如令Y0为0并将其展开，则可变为：
Yn=αXn +(1-α)αXn-1+(1-α)2αXn-2+…+(1-α)nαX0
可见在指数平均，最后一个输入数据的权重最大，越早输入数据的权重越小。
指数平均的权重系数
0
0.2
0.4
0.6
0.8
1
1.2

0-5-10-15-20-25-30-35
时间( Δt)

α
/
α

线性平均的特性
线性平均是对平均时间内的所有数据均有相同的权重，采用模拟电路是不可
能实现的，常采用数字信号处理的方法实现，计算公式如下：

Yn=
2
1

N
ΣYi

线性平均的权重系数

0
0.2
0.4
0.6
0.8
1
1.2

0-5-10-15-20-25-30-35
时间(Δt)

1
/
T

线性平均的阶跃信号响应如下：
线性平均的阶跃信号响应
0
0.2
0.4
0.6
0.8
1
1.2

00.511.522.53
时间(t/T)

输入电压
输出电压

线性平均在频域的响应如下：
线性平均的频域响应

-35
-30
-25
-20
-15
-10
-5
0

0.000.040.190.833.66
相对频率(f×T)

输
出
(
d
B
)

线性平均时当平均时间T是输入信号的波动周期的整数倍时输出信号与真
值的误差最小，当是1.5n倍（n为大于0的整数）时输出信号与真值的误差最
大，这个误差与时间常数为T/2的指数平均的误差相同。
两种平均方式的比较：
稳定时间：
指数平均是一种IIR型滤波器，理论上需要无限响应时间，当允许误差小于
5%时，需要3τ的响应时间。
线性平均的稳定时间为线性平均时间。
输出的最大纹波：
当线性平均的时间为指数平均时间常数的2倍时两种方法有相同的纹波。
实现方法：
指数平均可以用RC电路或数字信号处理方法实现，线性平均只能用数字信
号处理的方法实现。
平均方式的选择：
指数平均比较容易采用电路实现，线性平均常采用数字信号处理的办法实
现，所以许多测量仪器有指数平均功能而无线性平均功能。采用RC电路实现的
指数平均时间常数一般比较短，而线性平均时间一般比较长。
测量时如要求平均方式的稳定时间较短，则应优先选用线性平均。例如：在
混响时间测量时，采用线性平均比采用指数平均可以测量到更小的混响时间。
测量较短持续时间的信号时，应选较短的平均时间，例如：测量脉冲性噪声
常用脉冲档，脉冲档的上升沿时间常数为35ms。
当把带宽为B的窄带噪声加到平均时间为T的有效值检波器上时，被测有
效值的相对标准偏差由下式表示，按下列公式，根据所要求偏差的大小，选择平
均时间。

ε=4.34BT dB （BT》1）
T----线性平均时为线性平均时间，指数平均时为2倍指数平均时间常数
当用户测量低频信号的有效值时，也有类似公式成立，其中B改为低频信
号的频率f。因此应根据低频信号的频率、所要求偏差的大小，选择平均时间。
ε=1.1fT dB （fT》1）
T----线性平均时为线性平均时间，指数平均时为2倍指数平均时间常数
在倍频程及分数倍频程频谱分析时，由于不同中心频率下的带通滤波器有不
同的带宽，当选取相同的平均时间时，较低中心频率下的被测有效值的相对标准
偏差较大，数据起伏较大，而较高中心频率下的偏差较小，数据起伏也较小，因
此还有一种平均方式叫恒误差，它实际上也是一指数平均，但平均时间不是恒定
的，而是较高中心频率时平均时间较短，较低中心频率时平均时间较长，从而保
证在不同的中心频率下，被测有效值的相对标准偏差是恒定的。

合集下载

EIAN10计算说明

EIAN10计算说明

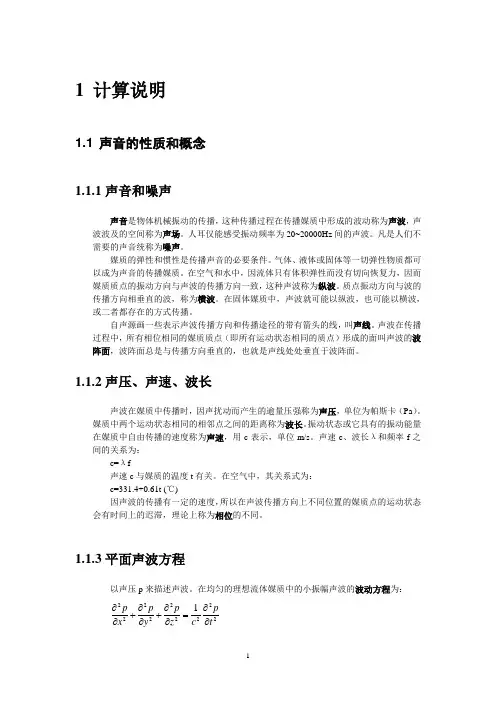

1 计算说明1.1 声音的性质和概念1.1.1 声音和噪声声音是物体机械振动的传播，这种传播过程在传播媒质中形成的波动称为声波，声波波及的空间称为声场。
