门窗与遮阳构造(1)

1 修订门窗标准的目的意义1.1 门窗应用存在的问题门窗是建筑物围护结构中保温和气密性能最差、单位面积耗热或冷量最大、对室外气候变化最敏感的构件。

门窗的传热耗热量和冷风渗透耗热量约占建筑物采暖耗热量的50%。

门窗作为建筑的主要配套产品，其质量直接影响建筑物的使用功能。

因此，门窗应具备持久、良好的与建筑物使用功能相适应的物理性能及安全性能。

近年来，在建筑节能政策的推动下，建筑节能设计标准不断提高，各种形式的节能门窗不断涌现、新品迭出。

但由于种种原因使得节能门窗名不副实，并未达到预期的节能效果，存在主要问题如下：1.1.1 建筑设计人员不了解满足使用功能的门窗所应达到的技术性能指标，以致在设计中随便标注，错误百出。

由于建筑设计和图审人员认为：图纸上标注什么样的门窗传热系数，工程上就能用到满足其设计的门窗，在建筑设计中，普遍直接照抄或依据节能设计标准中的传热系数限值进行设计或图审。

有的设计人员是将各朝向外窗最小传热系数(最大窗墙面积比的外窗传热系数)限值标注在设计图中；有的设计人员是将各朝向外窗的传热系数限值通通标注在设计图中。

如某设计院依据《天津市公共建筑节能设计标准》(DB 29-153-2005)进行公共建筑的设计，在图纸上标注各朝向窗墙比：南向0.36；东向0.48；西向0.65；北向0.48，均≤0.7。

采用Low-E中空玻璃隔热铝合金外窗，各朝向外窗传热系数：东向K＝2.30 W/(m2·K)，综合遮阳系数0.60；南向K＝2.70 W/(m2·K)，综合遮阳系数0.70；西向K＝2.00 W/(m2·K)，综合遮阳系数0.50；北向K＝2.30 W/(m2·K)。

这样的做法，第一，Low-E中空玻璃隔热多腔铝合金外窗的传热系数检测值为2.5 W/(m2·K)，即使是采用Low-E充氩气中空玻璃隔热多腔铝合金外窗，其传热系数检测值也只能达到2.2 W/(m2·K)，仍不能满足上述传热系数为2.0 W/(m2·K)的要求。

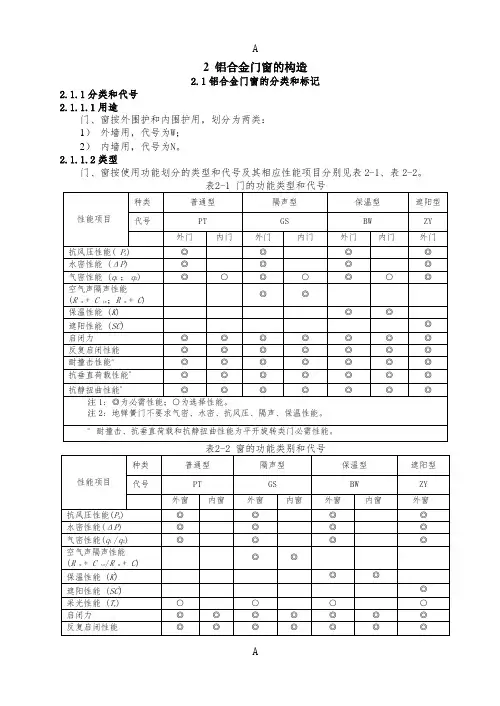

铝合金门窗的构造2 铝合金门窗的构造2.1铝合金门窗的分类和标记2.1.1分类和代号2.1.1.1用途门、窗按外围护和内围护用，划分为两类：1）外墙用，代号为W；2）内墙用，代号为N。

2.1.1.2类型门、窗按使用功能划分的类型和代号及其相应性能项目分别见表2-1、表2-2。

表2-1 门的功能类型和代号性能项目种类普通型隔声型保温型遮阳型代号PT GS BW ZY 外门内门外门内门外门内门外门抗风压性能( P3) ◎◎◎◎水密性能 (ΔP) ◎◎◎◎气密性能 (q1 ；q2) ◎○◎○◎○◎空气声隔声性能(R w + C tr；R w + C)◎◎保温性能 (K) ◎◎遮阳性能 (SC)◎启闭力◎◎◎◎◎◎◎反复启闭性能◎◎◎◎◎◎◎耐撞击性能a ◎◎◎◎◎◎◎抗垂直荷载性能a ◎◎◎◎◎◎◎抗静扭曲性能a ◎◎◎◎◎◎◎注1: ◎为必需性能；○为选择性能。

注2: 地弹簧门不要求气密、水密、抗风压、隔声、保温性能。

a 耐撞击、抗垂直荷载和抗静扭曲性能为平开旋转类门必需性能。

表2-2 窗的功能类别和代号性能项目种类普通型隔声型保温型遮阳型代号PT GS BW ZY外窗内窗外窗内窗外窗内窗外窗抗风压性能(P3) ◎◎◎◎水密性能(ΔP) ◎◎◎◎气密性能(q1 /q2) ◎◎◎◎空气声隔声性能(R w + C tr/R w + C)◎◎保温性能 (K)◎◎遮阳性能 (SC)◎采光性能 (T r) ○○○○启闭力◎◎◎◎◎◎◎反复启闭性能◎◎◎◎◎◎◎注：◎为必需性能；○为选择性能2.1.1.3品种按开启形式划分门、窗品种与代号分别见表2-3、表2-4。

表2-3 门的开启形式品种与代号平开旋转类推拉平移类折叠类开启形式(合页)平开地弹簧平开平开下悬(水平)推拉提升推拉推拉下悬折叠平开折叠推拉代号P DHP PX T ST TX ZP ZT表2-4 窗的开启形式品种与代号开启类别平开旋转类开启形式(合页)平开滑轴平开上悬下悬中悬滑轴上悬平开下悬立转代号P HZP SX XX ZX HSX PX LZ开启类别推拉平移类折叠类开启形式(水平)推拉提升推拉平开推拉推拉下悬提拉折叠推拉代号T ST PT TX TL ZT2.1.1.4产品系列以门、窗框在洞口深度方向的设计尺寸—门、窗框厚度构造尺寸（代号为C2，单位为毫米）划分。

2 铝合金门窗的构造2.1铝合金门窗的分类和标记2.1.1分类和代号2.1.1.1用途门、窗按外围护和内围护用，划分为两类：1）外墙用，代号为W；2）内墙用，代号为N。

2.1.1.2类型门、窗按使用功能划分的类型和代号及其相应性能项目分别见表2-1、表2-2。

按开启形式划分门、窗品种与代号分别见表2-3、表2-4。

2.1.1.4产品系列以门、窗框在洞口深度方向的设计尺寸—门、窗框厚度构造尺寸（代号为C2，单位为毫米）划分。

门、窗框厚度构造尺寸符合1/10M（10mm）的建筑分模数数列值的为基本系列；基本系列中按5mm进级插入的数值为辅助系列。

门、窗框厚度构造尺寸小于某一基本系列或辅助系列值时，按小于该系列值的前一级标示其产品系列。

(如门、窗框厚度构造尺寸为72mm时，其产品系列为70系列；门、窗框厚度构造尺寸为69mm时，其产品系列为65系列)2.1.1.5 规格以门窗宽、高的设计尺寸—门、窗的宽度构造尺寸（B2）和高度构造尺寸（A2）的千、百、十位数字，前后顺序排列的六位数字表示。

例如，门窗的B2、A2分别为1150mm和1450mm 时，其尺寸规格型号为115145。

2.1.2 命名和标记2.1.2.1命名方法按门窗用途（可省略）、功能、系列、品种、产品简称（铝合金门，代号LM；铝合金窗,代号LC）的顺序命名。

2.1.2.2标记方法按产品的简称、命名代号—尺寸规格型号、物理性能符号与等级或指标值（抗风压性能P3－水密性能ΔP－气密性能q1 /q2－空气声隔声性能R w C tr/R w C－保温性能K－遮阳性能SC—采光性能T r）、标准代号的顺序进行标记。

2.1.2.3命名与标记示例示例1：命名—（外墙用）普通型50系列平开铝合金窗，该产品规格型号为115145，抗风压性能5级，水密性能3级，气密性能7级，其标记为：铝合金窗 WPT50PLC-115145（P35－ΔP3－q17） GB/T ×××－200×。

④百叶窗、上悬窗及可部分开启的卷帘等不同窗 户形式对室内气流模式的影响如图示。
⑤ 遮阳设施在一定程度上影响室内气流。如图。
（三）利用绿化改变气流状况：
建筑物周围的绿化，不仅对降低周围空气温度和 太阳辐射的影响有显著作用，当安排合理时，也能 改变房屋通风状况。
四、建筑平面布置与剖面处理基本原则 1.建筑布局采用交错排列或前低后高，或前后逐层加高 的布置； 2.正确选择平面的组合形式，主要使用房间应布置在夏 季迎风面，背风向则布置辅助房。并以建筑构造措施 改善通风效果； 3.利用天井、楼梯间等增加建筑内部的开口面积，并利 用这些开口引导气流，组织自然通风； 4.开口位置的布置应使室内流场分布均匀； 5.改进门窗及其它构造，使其有利于导风、排风和调节 风量、风速等。
二、遮阳的形式及其效果
（一）遮阳的形式：
① 水平式遮阳：能有效遮挡高度角较大的、从窗口上 方投射下来的阳光，适用于接近南向的窗口，或北回 归线以南低纬地区的北向附近的窗口。
②垂直式遮阳：能有效遮挡高度角较小的、从窗侧斜 射的阳光，但对于高度角较大的、从窗口上方投射的 阳光，或接近日出、日没时平射窗口的阳光不起遮挡 作用；主要适用于东北、北和西北向附近的窗口。
③综合式遮阳：能有效遮挡高度角中等的、从窗前斜 射下来的阳光，遮阳效果比较均匀；主要适用于东南 或西南向附近的窗口。
④挡板式遮阳：能有效遮挡高度角较小、正射窗口的 阳光；主要适用于东、西向附近的窗口。
（二）遮阳的效果： ① 遮阳对太阳辐射热量的阻挡。
遮阳设施遮挡太阳辐射热量的效果还与遮阳设施的构造处 理、安装位置、材料与颜色等因素有关。
当扩大面积有一定限度时，可在进气口采用调节百叶 窗，以调节开口比，使室内增加流速或气流分布均匀。
