1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识.本规范适用于工业生产中非地下埋没的气体和液体的输送管道.3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色.识别符号：用以识别工业管道内的物质名称和状态的记号.危险标识：表示工业管道内的物质为危险化学品.消防标识：表示工业管道内的物质专用于灭火.4.基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表.其他液体黑-氧淡黄PB06基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择.a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识.当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m.中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定.当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位.5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a 物质全称.例如：氮气、硫酸、甲醇.b 化学分子式.例如：N 2、H 2SO 4、CH 3OH. 物质流向的标识5.2.1工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示.5.2.2当基本识别色的标识方法采用中d 和e 时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的.物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用. 和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定.6.安全标识 危险标识a 适用范围：管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识.b 表示方法：在管道上涂150mm 宽黄色,在黄色两侧各涂25mm 宽黑色的色环或色带,安全色范围应符合GB2893的规定.c 表示场所：基本识别色的标识上或附近. 消防标识工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号.标识部位、最小字体应分别符合、的规定.7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表对于采暖装置一律涂刷银漆,不注字.通风管道塑料管除外一律涂灰色.对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色.对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色.对于保温涂沥青的防腐管道,均不涂色.。

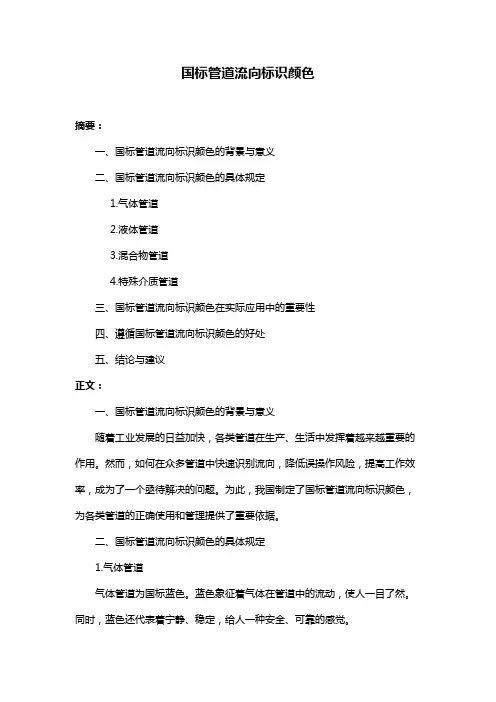

国标管道流向标识颜色摘要：一、国标管道流向标识颜色的背景与意义二、国标管道流向标识颜色的具体规定1.气体管道2.液体管道3.混合物管道4.特殊介质管道三、国标管道流向标识颜色在实际应用中的重要性四、遵循国标管道流向标识颜色的好处五、结论与建议正文：一、国标管道流向标识颜色的背景与意义随着工业发展的日益加快，各类管道在生产、生活中发挥着越来越重要的作用。
然而，如何在众多管道中快速识别流向，降低误操作风险，提高工作效率，成为了一个亟待解决的问题。
为此，我国制定了国标管道流向标识颜色，为各类管道的正确使用和管理提供了重要依据。
二、国标管道流向标识颜色的具体规定1.气体管道气体管道为国标蓝色。
蓝色象征着气体在管道中的流动，使人一目了然。
同时，蓝色还代表着宁静、稳定，给人一种安全、可靠的感觉。
2.液体管道液体管道为国标红色。
红色代表液体流动，具有强烈的视觉冲击力，易于辨认。
此外，红色还代表着热情、活跃，与液体的特性相符。
3.混合物管道混合物管道为国标黄色。
黄色象征着警示，提醒人们在操作时注意混合物的特性，防止发生意外。
4.特殊介质管道特殊介质管道根据介质性质选择标识颜色。
如：腐蚀性介质管道为国标绿色，有毒介质管道为国标黑色等。
三、国标管道流向标识颜色在实际应用中的重要性国标管道流向标识颜色在实际应用中具有重要作用。
首先，它能帮助操作人员迅速识别管道流向，降低误操作风险。
其次，在紧急情况下，可有效指导救援人员迅速了解现场情况，提高救援效率。
最后，遵循国标颜色标识有利于提高企业安全管理水平，保障生产安全。
四、遵循国标管道流向标识颜色的好处1.提高工作效率：清晰、统一的标识颜色有助于提高操作人员的工作效率，降低误操作风险。
2.保障生产安全：遵循国标管道流向标识颜色，有助于提高企业安全管理水平，预防生产事故。
3.易于维护和检修：在设备检修、维护过程中，国标管道流向标识颜色有利于快速定位故障部位，提高维修效率。
4.提升企业形象：严格遵守国家标准，展现企业对安全生产的重视，提升企业形象。
精心整理1.目的
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围
4.2基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
求：
5.1 物质名称的标识
a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N
2、H
2
SO
4
、CH
3
OH。
5.2 物质流向的标识
5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双
向箭头表示。
5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应
工业管道涂颜色和注字规定表
7.1对于采暖装置一律涂刷银漆，不注字。
7.2通风管道（塑料管除外）一律涂灰色。
7.3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
7.4对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
7.5对于保温涂沥青的防腐管道，均不涂色。
1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识，如果管道内物质的流向是双向的，则以双向箭头表示。
，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

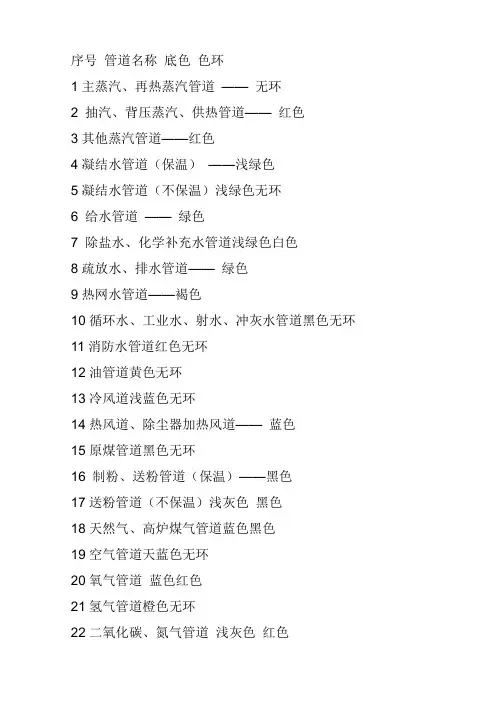

序号管道名称底色色环
1主蒸汽、再热蒸汽管道——无环
2 抽汽、背压蒸汽、供热管道——红色
3其他蒸汽管道——红色
4凝结水管道（保温）——浅绿色
5凝结水管道（不保温）浅绿色无环
6 给水管道——绿色
7 除盐水、化学补充水管道浅绿色白色
8疏放水、排水管道——绿色
9热网水管道——褐色
10循环水、工业水、射水、冲灰水管道黑色无环11消防水管道红色无环
12油管道黄色无环
13冷风道浅蓝色无环
14热风道、除尘器加热风道——蓝色
15原煤管道黑色无环
16 制粉、送粉管道（保温）——黑色
17送粉管道（不保温）浅灰色黑色
18天然气、高炉煤气管道蓝色黑色
19空气管道天蓝色无环
20氧气管道蓝色红色
21氢气管道橙色无环
22二氧化碳、氮气管道浅灰色红色
23 乙炔管道白色红色
24 埋地管道黑色无环
25 工业水箱黑色无环
26 硫酸亚铁和硫酸铝管道褐色无环
27 盐水管道6 白色雪青色
28 氯气管道深绿色白色
29 石灰浆浅灰色白色
30 过滤水浅蓝色无环
31 磷酸三钠溶液3 绿色红色
32 碱液浅灰色雪青色
33 酸液浅灰色橙色
34 氨气管道黄色黑色
35 支吊架、平台扶梯银灰色无环压缩空气管道???。
国标管道流向标识颜色摘要：1. 国标管道流向标识的背景和意义2. 国标管道流向标识的颜色规定3. 国标管道流向标识颜色的应用和实例4. 国标管道流向标识颜色的作用和重要性正文：一、国标管道流向标识的背景和意义在我国，管道运输已成为工业生产和日常生活中不可或缺的一部分。
为了确保管道运输的安全和效率，国家标准化管理委员会制定了一系列关于管道的规范和标准，其中就包括了管道流向标识颜色。
管道流向标识颜色，顾名思义，就是在管道上用颜色来标识流向，以提醒工作人员和相关人员注意管道中流体的方向，防止因为操作不当导致的事故发生。
这不仅对于工业生产，特别是危险品运输有着重要的意义，对于日常生活中的水管、燃气管等也是必不可少的。
二、国标管道流向标识的颜色规定根据我国的《工业管道设计规范》GB 50253-2014，国标管道流向标识颜色规定如下：1. 流向标识应明显，易于观察，其颜色应与管道颜色形成鲜明对比。
2. 液体管道的流向标识颜色应为箭头指向的一端颜色，气体管道的流向标识颜色应为箭头指向的一端颜色。
3. 在有特殊要求的情况下，可以在管道上使用其他颜色或标志来标识流向。
三、国标管道流向标识颜色的应用和实例在实际应用中，国标管道流向标识颜色被广泛使用。
例如，工业生产中的油气管道、城市中的供水管道、燃气管道等，都会按照国标规定，用特定的颜色来标识流向。
以燃气管道为例，一般来说，流向标识颜色会采用蓝色，而箭头指向的一端则使用黄色。
这样，工作人员在操作时，就能够一目了然地知道燃气的流向，从而避免可能的事故。
四、国标管道流向标识颜色的作用和重要性国标管道流向标识颜色的作用和重要性不言而喻。
它可以有效地提醒工作人员管道中流体的流向，防止因为操作不当导致的事故发生，保障了工业生产的安全和效率。

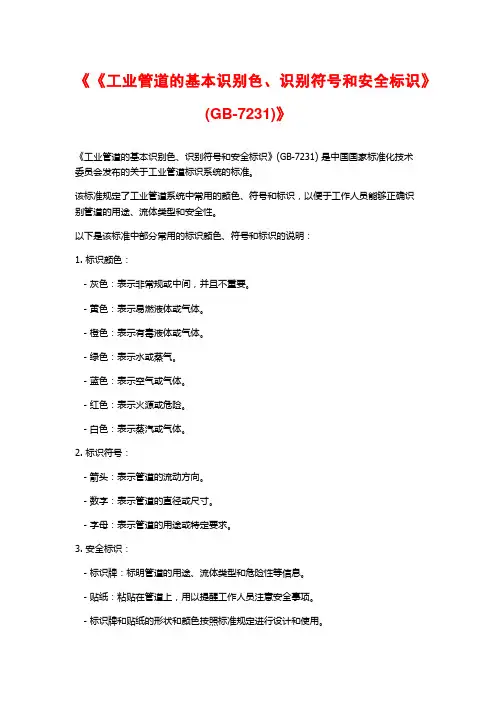

《《工业管道的基本识别色、识别符号和安全标识》
(GB-7231)》
《工业管道的基本识别色、识别符号和安全标识》(GB-7231) 是中国国家标准化技术
委员会发布的关于工业管道标识系统的标准。
该标准规定了工业管道系统中常用的颜色、符号和标识，以便于工作人员能够正确识
别管道的用途、流体类型和安全性。
以下是该标准中部分常用的标识颜色、符号和标识的说明：
1. 标识颜色：
- 灰色：表示非常规或中间，并且不重要。
- 黄色：表示易燃液体或气体。
- 橙色：表示有毒液体或气体。
- 绿色：表示水或蒸气。
- 蓝色：表示空气或气体。
- 红色：表示火源或危险。
- 白色：表示蒸汽或气体。
2. 标识符号：
- 箭头：表示管道的流动方向。
- 数字：表示管道的直径或尺寸。
- 字母：表示管道的用途或特定要求。
3. 安全标识：
- 标识牌：标明管道的用途、流体类型和危险性等信息。
- 贴纸：粘贴在管道上，用以提醒工作人员注意安全事项。
- 标识牌和贴纸的形状和颜色按照标准规定进行设计和使用。
以上是《工业管道的基本识别色、识别符号和安全标识》(GB-7231) 的部分内容，详细的内容可以参考该标准的具体规定。
管道防腐及油漆：1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。
涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。
2．溢、泄水管外壁刷蓝色调和漆二道。
3．雨水管外壁刷白色调和漆二道。
4．压力排水管外壁刷灰色调和漆二道。
5．消火栓管刷樟丹二道，红色调和漆二道。
自动喷水管刷樟丹二道，红色黄环调和漆二道。
6．管道支架除锈后刷樟丹二道，灰色调和漆二道。
但铜管应在管道与支架之间加橡胶垫隔绝。
7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。
管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

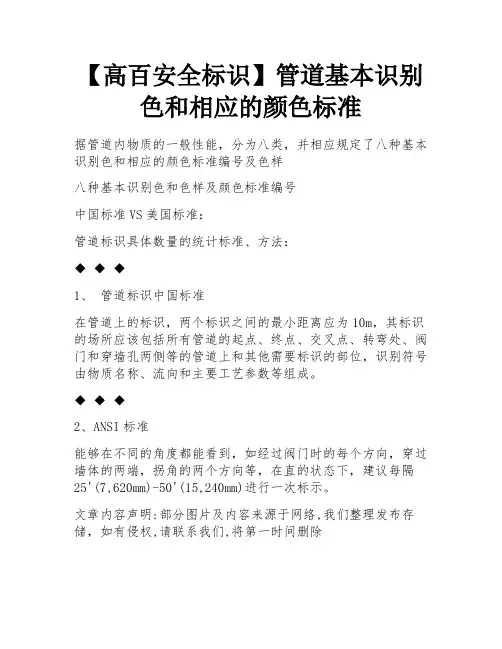

【高百安全标识】管道基本识别色和相应的颜色标准
据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样
八种基本识别色和色样及颜色标准编号
中国标准VS美国标准：
管道标识具体数量的统计标准、方法：
◆ ◆ ◆
1、管道标识中国标准
在管道上的标识，两个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向和主要工艺参数等组成。
◆ ◆ ◆
2、ANSI标准
能够在不同的角度都能看到，如经过阀门时的每个方向，穿过墙体的两端，拐角的两个方向等，在直的状态下，建议每隔25'(7,620mm)-50'(15,240mm)进行一次标示。
文章内容声明:部分图片及内容来源于网络,我们整理发布存储，如有侵权,请联系我们,将第一时间删除。
1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
编号
版次
1.1.利用颜色区分确定各接管，避免误接.
1.2.利于维修人员明确接管用途避免安全顾虑.
1.3.各管道颜色区分明确,标准化.
1.4.根据国家GB 7231—2003标准对管道进行安全目视化标识管理。
适用于全厂生产中非地下埋没的气体和液体的输送管道。
3.识别色：
NO
1
2
3
4
5
6
4.管道的标识方法
4.1.在管道上进行带箭头的色环标识，其宽度根据管道的直径而定。
4.2.管道是直线时，两个标识之间的最小距离应为10m。
4.3.标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等
管道上和其他需要标识的部位。(如图1)
4.4.管道应注明物质的名称，标在两个带箭头的色环标识之间。
4.5.管道标明的字体或字母，以及箭头的最小尺寸应能以清楚观察识别符号来确定。
基本识别色和识别符号标识方法应用举例
图1图2
无要求管外用黑底白箭头标示（如图2）涂色淡灰艳绿中黄红色黑色对象物文字箭头标注红底黑箭头文字箭头标注黑底白箭头备注文字箭头标注灰底白箭头对于不锈钢管、有色金属管、塑料管以均不涂色文字箭头标注绿底白字文字箭头标注黄底黑箭头污水管道作业要领书 1.目的: 2. 范围:WIRL122892.0版管道颜色区分标准颜色式样 丰生（福州）制动器有限公司空压气管水管液化气管道 消防管粉尘、烟道管
作成审查核
准
输入
输出
表单编号：FM07RD010
表单编号：FM07RD010
管道外径或保
温层外径
ABC备注
管道外径或保
温层外径
ABC备注
＜50mm25mm--
采用单色环不
做文字说明
50～100mm51mm400mm102mm
101～300mm51mm600mm152mm
＞300102mm800mm152mm
文字标识
表单编号：FM07RD010
＜50mm25mm--
采用单色环不
做文字说明
50～100mm51mm400mm102mm
101～300mm51mm600mm152mm
＞300102mm800mm152mm
表单编号：FM07RD010
表单编号：FM07RD010
表单编号：FM07RD010
