左岸ZPD1层灌浆平洞远端设置排水孔 专项施工技术方案

审核： 校核： 编写： 中国水利水电第八工程局有限公司黔中水利水源项目部 2015年1月26日 目录 1. 编制说明 ........................................................................................................................................................ 1 1.1概述 .............................................................................................................................................................. 1 1.2施工目的 ...................................................................................................................................................... 1 1.3编制依据： .................................................................................................................................................. 1

2. 主要工程量 .................................................................................................................................................... 1 3. 施工准备 ........................................................................................................................................................ 1 3.1 工作场面、设备布置 ................................................................................................................................ 1 4. 排水孔施工 .................................................................................................................................................... 2 4.1测量放样 ...................................................................................................................................................... 2 5. 施工资源配置 ................................................................................................................................................ 3 6. 安全施工 ........................................................................................................................................................ 3 1

左岸ZPD1层灌浆平洞远端设置排水孔 专项施工技术方案 1. 编制说明 1.1概述 根据前期勘查成果及灌浆孔揭露的地质条件，经设计研究后决定在左岸ZPD1层灌浆平洞（帷幕后）设置底部排水孔。 1.2施工目的 通过灌浆孔揭露桩号左帷1+728.00~左帷1+791.00，孔深20~30m出现溶洞迹象，雨季时，库内侧加密灌浆孔出现冒水现象，通过设计联通试验证明，此溶洞与KS6岩溶管道系统及臭泉连通，帷幕形成后，截断原有的岩溶管道系统，造成幕后地下水位抬升，同时可能造成幕后洼地暂时性淹没。为了降低隧洞衬砌混凝土的外水压力，以及避免洼地淹没问题，在可能有溶洞发育部位设置排水孔，迅速排出及降低幕后地下水。 1.3编制依据： ①设计通知：《关于左岸ZPD1层灌浆平洞远端设置排水孔的通知》（编号：SCH-QZ1-2015设通-水工（水源）-01）。

2. 主要工程量 左岸ZPD1层平洞远端设置排水孔主要工程量见表2-1。 表2-1 左岸ZPD1层平洞远端设置排水孔主要工程量 序号 项目 单位 数 量 备 注 1 钻孔工程量 m 120 孔径91mm，20~30°斜孔，设计通知估算量

2 Φ89PVC管 m 122 外露50cm，设计通知估算量

3 Φ89PVC管接头加工 个 60 每根管长2m，接头加工成螺丝口，每孔需加工15个，预估值

4 Φ89PVC花管加工 m 120 人工将PVC管加工成花管

注：实际工程量以监理工程师签证的工程量为准。

3. 施工准备 3.1 工作场面、设备布置 施工场地布置：工作场地布置在ZPD1平洞远端左帷1+728.00~左帷1+791.00桩号。 2

地质钻孔利用装载机自ZPD1平洞营地转运至施工面，距离950m。 施工供电：采用帷幕灌浆时所用供电线路。 施工供水：采用帷幕灌浆时所用水管，合适地方开口，安装1″管头供钻机取水使用。

4. 排水孔施工 4.1测量放样 根据监理提供的测量控制网点，以及设计图纸提供孔位布置图，由测量人员用全站仪将每排两端孔位及转折点排水孔孔位放出，根据排水孔间距布置排水孔。详见表4-1。 表4-1 ZPD1平洞远端排水孔统计表 序号 桩号 加密灌浆孔号 初定孔深（m） 备 注 1 左帷1+725 1#孔旁 30

以监理工程师核定为准 2 左帷1+740 5#~6#孔之间 30 3 左帷1+779 18#~19#孔之间 30 4 左帷1+785 20#~21#孔之间 30 4.2排水孔施工 （1）ZPD1平洞远端新增排水孔均为斜孔，向背水侧倾斜20~30°，背水侧底板排水沟位置开孔，桩号详见表4-1。 （2）排水孔采用300地质钻机回转式钻进，孔径为ф91。 （3）钻孔过程中遇破碎带需在钻孔记录注明，若出现塌孔、掉钻等地质情况而无法钻进时，该孔即可停止施工。 （4）钻孔完成经验收合格后，对钻孔过程中遇到破碎带或溶缝、溶槽时，需进行孔内保护，孔内保护采用Φ89PVC排水管。具体位置根据钻进情况进行确定。 （5）新增排水孔施工时应严格控制孔斜。 （6）将PVC管人工利用电钻加工成花管，花眼呈50cm的环形间距布置，以便幕后地下水通过花眼进入排水管内排水。 （7）因平洞净空尺寸仅3m×3.5m，为便于安装，需将PVC管裁截成2m一节，每节两端均进行接头加工，并且在接头处粘上强力胶水，以保证其牢固性。 （8）PVC管口比平洞底板高50cm以上，便于排水。 3

5. 施工资源配置 5.1主要施工人员配置 根据施工进度要求及现场实际情况，本项目工程拟配置1个施工机组进行施工作业，按每天2班作业，每班8小时进行配置，现场施工人员共6人。其中现场技术质检人员1人，专职安全员1人，钻孔施工人员4人，普工2人。 表5-1 生产人员配置表 序号 岗位或工种 人数 备注 1 电工 1 2 司机 1 3 钻工 4 4 管理人员 1 5 安全员 1 6 技工 2 花管及接头加工 7 普工 2

5.2施工主要设备配置 根据本项目工程施工内容、工作量和施工进度的要求，结合施工机械的生产能力综合考虑，拟选取本工程主要施工设备见表5-2。 表5-2 主要设备资源配置表 序号 设备名称 规格 数量 备注 1 装载机 PC-300 1台 转移钻机 2 皮卡车 江铃皮卡 1辆 运输 3 地质钻机 300型 1台 4 管子螺纹车床 Q1319 1台 接头加工 5 电钻 1台 花管加工 6. 安全施工 1、特种机械设备须执证上岗，严禁酒后上岗。 2、专职安全人员全权负责现场安全工作，解决临时出现的安全工作，监督并督促现场施工人员的安全工作，积极做好安全生产检查，发现事故隐患，要及时整改。 3、进入现场的施工人员必需戴好安全帽。 4、施工场地内的电力线路敷设及电器设施安装按《施工现场临时用电安全技术规范》的要求进行，凡可能漏电伤人或易受雷击的电器设备及建筑物均将设置接地装置或

合集下载

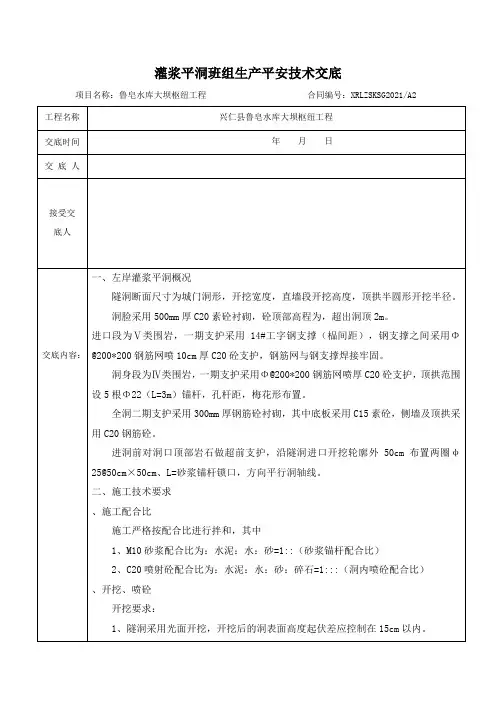

灌浆平洞平安技术交底
