ThinkpadT43完全拆机手册下面就让我们一起把这台ThinkpadT43拆个彻底，精确到每一颗镙丝（拆机有风险，Into笔记本频道提议：如果没有驾驭请勿随心拆解笔记本pc）■镙丝纯粹认识T4X的架构是纯粹一样的,也就是说.接口.布局.功效键.镙丝.等所有机关都是纯粹一样的,是以下面的图片适合所有IBMT4X全系列机型!（出格鸣谢：鸿利在线供给拆机图片）在举行拆机之前，我们有须要把T43上边的各个镙丝认识一下，详细环境请见上图（本文图片点击都可放大）这些个是呆板所有的镙丝，如果大家再拆完以后再装的时候不懂得具体某个镙丝应该在哪个位置的话，很容易会多几个镙丝,或几个镙丝位置上错了,把外壳打穿了这点必得注重，下面会详细介绍■底壳详细阐发下面我们就要开始拆喽，先把T43翻过来，让我们一起认识一下镙丝的位置：（如果看不清图的别忘记点击放大哦）镙丝详细介绍：1.最大号镙丝为最整个呆板中最长的镙丝,镙丝穿过呆板扇骨子,直接拧到U形筐上边了,整个呆板统共有二个最大号镙丝! 2.电池锁扣电池锁扣有二个,拔电池的时候将两个锁扣往右边拨动,然后电池就能轻松取下,平时两个锁扣最佳都锁上,否则电池松动的间隙比较大! 3.锁光驱镙丝这个镙丝出厂的时候没有上在呆板上,而是放在仿单的袋子里面,这个镙丝是六棱的,镙丝刀不好找,一般没须要上上去，如果上上去的话光驱就拔不下于来了,有时由于波动震动呆板认不到光驱,将光驱重新插拔就可以认到了! 4.内存槽镙丝违面哪个是个内存槽,如果想加再呆板别的加条内存拆这个一个镙丝即可将内存盖子打开,T4X统共二个内存槽,键盘下面一个,呆板后面一个,呆板后面哪个是方便客户本身加内存的! 5.三号键盘镙丝如果想换键盘下面的内存,或加装蓝牙模块,或加装无线模块,或拆扳子必须拆键盘了,锁键盘的镙丝为3号镙丝,统共4颗镙丝锁着键盘,将4个3号镙丝拧下后,将键盘往上推,然后键盘就下来了! 6.三号镙丝这个镙丝规格同锁键盘的镙丝是一样的,3号镙丝呆板违面有3颗,这3颗镙丝分别锁着左边条形扇骨子,就是电扇散热孔那里哪个,下面的二个3号是锁在喇叭上边的7.四号镙丝这个镙丝长度仅次于最大号镙丝,如果想拆U性筐板子与掌拖必须拆掉违面的4颗4号镙丝!8.一号圆头镙丝这个镙丝呆板违面统共有2颗,这个装的时候时常弄错,大家装的时候注重就是了!9.一号平头镙丝呆板违面统共有4颗,是锁掌拖的,镙丝在呆板违面图片中黑色胶垫下面!10.二号白的色彩镙丝这个镙丝整个呆板只有一个,由于哪个位置是接近PCMCI接口,是以造成了那里强度必得大,以是比1号镙丝要长一些,大家不要装的不要弄错了,一般这个镙丝时常弄错!11.蓝圈中为键盘漏水口大家不要认为这个是镙丝孔装呆板的时候将镙丝拧进去....■外部镙丝介绍上边图片中,红圈中为3号镙丝,有个键盘的标记,意思是锁键盘的,如果拆键盘必须拆掉这个镙丝蓝圈中的内存镙丝边上有个IC的标记.绿圈中4号镙丝也有一个IC的标记,如果拆无线模块,电扇等啥子的必须拆这个镙丝上边这个就不消多说了，是固定硬盘用的，拆下来硬盘就可以拿下来了光驱最佳拆了不消镙丝刀，拨一下开关，弹出一个把手拉出光驱即可这个是2号镙丝，拆手托时这个要拧下来■超长的镙丝此中一颗大号镙丝位置，如果弄错的话呆板被打穿别的一条大号镙丝外观与位置锁屏轴的2颗镙丝,这个镙丝统共4颗呆板外部的几个镙丝届介绍到这，下面该进入内部了■内部结构详细介绍如果根据上边介绍的步调顺利的话，此刻你已纪能把手托和键盘拆掉了，呆板的主板和内部结构展此刻面前了（图片点击放大） 1.U形筐图片中所示,一个黑色的U 形的工程塑料就是U形筐,拆完违部所有镙丝,拿掉键盘掌拖以后,U形筐就剩左下角一个镙丝了,拆完那一个镙丝U形筐就可以取下■装卸CPU散热器上图拆掉掌拖,键盘后唯逐一颗锁U形筐的镙丝位置,这个镙丝是1号圆头镙丝,拆掉这一个镙丝即可将U形筐取下!电扇有3颗3号镙丝锁着拧下来的时候注重力度要合适上图为U形筐最后一个镙丝的位置,值当提示的是红圈中的位置,装的时候没有经验的往往装错,必得注重:红圈中,工程塑料U形筐在上,PCMCI扇骨子在中,呆板左条状扇骨子在下如果PCMCI扇骨子在上的话,会造成呆板哪个部分缝隙比正常的大0.5毫米摆布,这个细微差距大家不会察觉,可是呆板在用半年摆布左边掌拖会断开,男士的手用力猛,半年一般哪个部位就断开了，牢牢记住！■内部部件拆解下面开始拆内部部件了：两个红圈中为锁蓝牙的2颗3号镙丝,蓝色的3号镙丝是锁蓝牙与板子间绝缘垫片的!上边两个图片分别介绍了光驱扇骨子的3颗小号白镙丝的位置,和3颗3号镙丝的位置上图中左边锁屏轴的为3号镙丝,右边锁屏线的为4号镙丝,拆掉这二个整个荧幕就可以拆下来了,前提是违面锁屏轴的4颗镙丝已经拆掉了■T43纯粹肢解上图为拆下来的荧幕,红圈内为无线模块,蓝圈内为蓝牙或猫模块,黄圈中的工程塑料为无线天线蓝牙天线走线槽上边图片中的2颗1号圆头镙丝是起分别锁电池扇骨子与VGA视频文件输出数值线效用的上边图片红圈中的黑色软塑料是包管MIC杰出接管语音输入的一个工具,这个工具在装机的时候必得记清位置上边图片中白的色彩短平头镙丝整个呆板只有2颗,一颗锁电池扇骨子黄色电源头,别的一颗锁主扳的USB口与D壳!■Thinkpad怎么装起来？下面要做的工作就简略多了：先来看看这些个主板上的东东都是干啥子用的最后一步，把主板拿下！恭喜你，已经乐成的肢解了一台Thinkpad当你打理好你的本本然后，最头痛工作来了，看着如许一堆零件，不要心慌只要看这搭就能让你快速装好一台小黑，里面另有荧幕内部的详细结构，拆本本只要记住一句话“胆大心细”怎么样？还不拿着你的小黑赶快尝尝手。

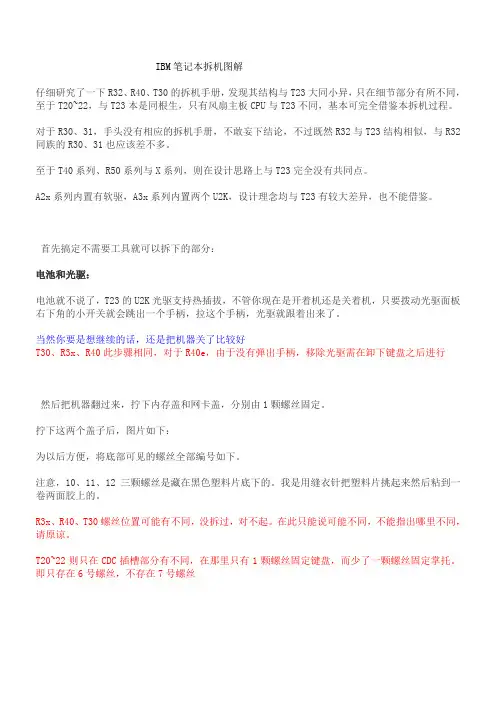

IBM笔记本拆机图解仔细研究了一下R32、R40、T30的拆机手册，发现其结构与T23大同小异，只在细节部分有所不同，至于T20~22，与T23本是同根生，只有风扇主板CPU与T23不同，基本可完全借鉴本拆机过程。

对于R30、31，手头没有相应的拆机手册，不敢妄下结论，不过既然R32与T23结构相似，与R32同族的R30、31也应该差不多。

至于T40系列、R50系列与X系列，则在设计思路上与T23完全没有共同点。

A2x系列内置有软驱，A3x系列内置两个U2K，设计理念均与T23有较大差异，也不能借鉴。

首先搞定不需要工具就可以拆下的部分：电池和光驱：电池就不说了，T23的U2K光驱支持热插拔，不管你现在是开着机还是关着机，只要拨动光驱面板右下角的小开关就会跳出一个手柄，拉这个手柄，光驱就跟着出来了。

当然你要是想继续的话，还是把机器关了比较好T30、R3x、R40此步骤相同，对于R40e，由于没有弹出手柄，移除光驱需在卸下键盘之后进行然后把机器翻过来，拧下内存盖和网卡盖，分别由1颗螺丝固定。

拧下这两个盖子后，图片如下：为以后方便，将底部可见的螺丝全部编号如下。

注意，10、11、12三颗螺丝是藏在黑色塑料片底下的。

我是用缝衣针把塑料片挑起来然后粘到一卷两面胶上的。

R3x、R40、T30螺丝位置可能有不同，没拆过，对不起。

在此只能说可能不同，不能指出哪里不同，请原谅。

T20~22则只在CDC插槽部分有不同，在那里只有1颗螺丝固定键盘，而少了一颗螺丝固定掌托。

即只存在6号螺丝，不存在7号螺丝在以上步骤中，可以把两条内存先拿下来保存好。

至于miniPCI设备和CDC网卡暂且搁置不管。

键盘拧下5号、6号螺丝，注意6号螺丝是在CDC网卡上面的。

然后用手指顶电池接口下方的金属片（其实是鼠标键背面），从正面掀开键盘。

对于T30、R3x、R40，键盘是使用软线连接，与T2x不同。

先掀起键盘，再拔下软线。

硬盘用一枚1元硬币拧下8号螺丝，把上盖打开一个小角度，水平抽出硬盘2下一步是屏轴盖板拧下1号、2号螺丝，翻到正面，U2K盖板上方靠近屏轴处还有一颗螺丝固定屏轴盖板。

ThinkPadT430详细拆机教程-联想t430i拆机ThinkPad T430 详细拆机教程联想 t430i 拆机在日常使用电脑的过程中，有时我们可能需要对电脑进行拆机，比如清理灰尘、更换硬件等。

今天，我就来为大家详细介绍一下ThinkPad T430 的拆机过程。

首先，拆机前我们需要准备好一些工具，如螺丝刀（大小不同的十字螺丝刀）、镊子、塑料撬棒等。

另外，找一个干净、光线充足的工作台面，将电脑关机并拔掉电源适配器和电池。

第一步，先拆卸电脑的后盖。

在后盖上，有几颗螺丝固定，用对应的螺丝刀将它们一一拧下。

注意螺丝的大小和位置，以免安装时混淆。

拧下螺丝后，用塑料撬棒沿着后盖的缝隙轻轻撬开，后盖就能顺利取下。

取下后盖后，我们可以看到电脑内部的一些主要部件，如硬盘、内存、无线网卡等。

接下来，我们先拆卸硬盘。

硬盘通常有一颗螺丝固定，拧下螺丝后，轻轻将硬盘向一侧拉出。

如果您要更换硬盘，记得将硬盘上的支架和接口转接板拆下安装到新硬盘上。

然后是内存的拆卸。

在内存插槽两端有金属卡扣，将其向外掰开，内存会自动弹起，然后小心地取出即可。

如果要添加内存，注意内存的规格和频率要与原内存兼容。

无线网卡的拆卸也比较简单。

拧下固定无线网卡的螺丝，拔掉天线连接线，就可以将无线网卡取出。

第三步，我们来拆卸散热器和风扇。

先将连接风扇和主板的电源线拔掉，然后拧下固定散热器的螺丝。

在拆卸散热器时，可能会因为硅脂的粘性而有些阻力，小心用力，慢慢将其取下。

取下散热器后，我们可以看到 CPU 和显卡芯片，此时可以对芯片上残留的硅脂进行清理，并重新涂抹新的硅脂，以提高散热效果。

风扇的拆卸需要小心一些，因为风扇上可能有一些排线。

先将排线拔掉，然后拧下风扇的螺丝，就可以将风扇取下。

清理风扇上的灰尘可以有效地降低电脑运行时的噪音。

第四步，拆卸主板。

在拆卸主板之前，需要先将连接主板的各种排线和数据线拔掉，如显示屏排线、键盘排线等。

然后拧下固定主板的螺丝，小心地将主板取出。
