单相电源转换为三相电源的设计 1 基于电路理论原理的单相电源转换为三相电源的设计

广西大学电力工程学院 杨光亮 0926211522

摘要：通过网上的学习和研究，现掌握了一种利用电感和电容实现单相电源变成三相电源的电路（L-C裂相电路）。其从理论上说明了裂相的具体方法。所选用的电感和电容的大小视三相对称负载的参数而定。本文将对此电路做简单的介绍。 关键字：单相电源；三相电源；裂相电路；三相对称负载。

A Study of the Conversion from Single-phase Source into Three-phase Source Based on Circuit Theory

Abstract: For realizing the conversion from single-phase source into three-phase source, I have searched the internet and found a basic method. Now I am going to do a simple introduction about this method in this article. Based on L-C splitting phase circuit, we can split the single phase into three phases, and the parameter of inductance or capacity is based on the symmetrical three-phase load. Key words: single-phase source; three-phase source; phase splitting circuit; symmetrical loads.

正文：三相电动机相比于单相电动机有很大的优势。比如效率高，转动方向调节方便等，但在许多地方，并没有三相电源供应，所以，在查阅了相关资料之后，设计了以下裂相电路，以实现单相电源向三相电源的转换。 首先，为了研究的方便，文章所用的均为理想化的电元件，由于三相电源主要用于驱动三相电机，所以我设三相负载为理想化的三相感性对称负载，并以此为出发做主要讨论。由电路理论可知，电容元件和电感元件是最容易改变交流电相位，而且只储存能量，不消耗能量，因此事最适合用作裂相电路的裂相元件。所谓裂相，即将适当的电容、电感与三相对称负载配接，使三相负载从单相电源处获得三相对称电压。最基本的电路时图一所示的电路。本文以图一的电路作为主要说明。

由图一可知,CLyIII，且xyU比

LI的相位超前90度，yzU比CI的相位落后

90度。 以xU为参考量，则有相量图（图二）。

∵ 由三相电路的特性，相电压对称且有效值VU220：VUx0220；VUy120220；VUz120220

线电压有效值为相电压的3倍，即：VUUxxy3803

ZI

NEZ

Z

XYZ

X

CXL

图一 三角形LC裂相电路I

I

I

IX

YZ

L

C单相电源转换为三相电源的设计

2 ∴ CLyIII；由相量图和余弦定理可得：

∴ 代入数据后，不难得到： )sin33(cosyLII；

)sin33(cosyCII 而LLIUX3；CCIUX3，代入后即得匹配电感和电容的参数。 

XRXRZXL33sincos3322

；

XRXRZXC33sincos3322

；

∴且三相电压与电源电压的有效值满足如下关系：

VUEzx30380。

以上用于讨论的为三相对称感性负载，但此结论对于三相对称的容性负载也同样适用，只需将X或φ变成负值即可。其相量图如图三所示。 同理，可得星形连接的LC裂相电路。其电路图如图四所示。

60sin)60sin(yLII60sin)60sin(yCIIxU

yU

zUxyU

yzUzx

U

30





yIxI

zI

LICICILI60

60

60

图二 三角形LC裂相电路相量图

xUyU

zUxyU

yzUzx

U

30





yI

xIzI

LICI

CI60

6060

图三 容性负载相量图xI

yI

zI

X

Y

ZZ

Z

图四 星形LC裂相电路ELU

CU单相电源转换为三相电源的设计 3 由图，XI的相位比LU落后90度，yI的相位比CU超前90度，且有CLxyUUU。 令相电压VUx0220，则有如图五的相量图。有：60sin)60sin()60sin(xyCLUUU ∴ xyCyCyCUXZUXIU60sin)60sin(； xyLxLxLUXZUXIU60sin

)60sin(；

∴ XRZXL33)sincos3(3； XRZXC33

)sincos3(3

由单相电源和三相电源的关系，联系图四和图五，可知单相电源满足：yzLUUE； ∴ UUjjUE33)30sin()30)(cos(sincos3( 以下使用EWB仿真软件做的仿真实验。 所选用的负载参数为1010Zj

xUyU

zUxyU

yzUzxU

30yIxI

zI







60

6060

图五 星形LC裂相电路相量图LU

CU单相电源转换为三相电源的设计

4 在三角形LC裂相电路中，由公式算出： 8210103)1010(3332222XRXRXL；

2210103)1010(3332222XRXRXC；

所以： mHfXXLLL9.2602；FXfCC8.14421

其结果如下图(图六)所示

其示波器波形如图七所示：不难看出，绿线的相位比红线落后120度。 下面再对星形接法进行演示。 同样，由公式算得：

32.27101033XRXC

；

32.7101033XRXL；

mHfXLL3.232；FfXCC5.11621

图六 三角形LC裂相电路演示图 单相电源转换为三相电源的设计 5 电源电压大小：VjjjUjjUE)231.2134.0(2203)75sin75)(cos45sin45cos3(2203)30sin()30)(cos(sincos3(，得到：VE7.491 其结果如图八所示：

（补充：由于本文包含大量的公式和Office VISIO的调用图表，如果老师显示不出这些信息请与告知我。）

图八 星形LC裂相电路演示图

合集下载

电路综合实验裂项实验论文

电路综合实验裂项实验论文

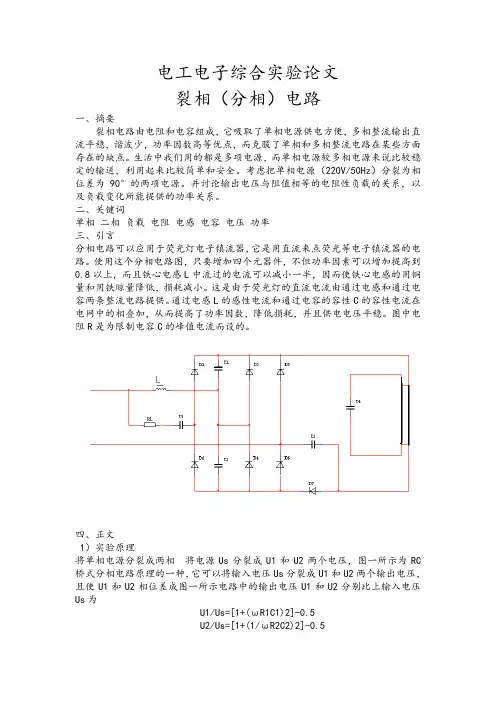

电工电子综合实验论文裂相（分相）电路一、摘要裂相电路由电阻和电容组成，它吸取了单相电源供电方便，多相整流输出直流平稳，谐波少，功率因数高等优点，而克服了单相和多相整流电路在某些方面存在的缺点。
